ShockTec 600SG3
Grade 3
Installation Instructions
E N G L I S H
Introduction

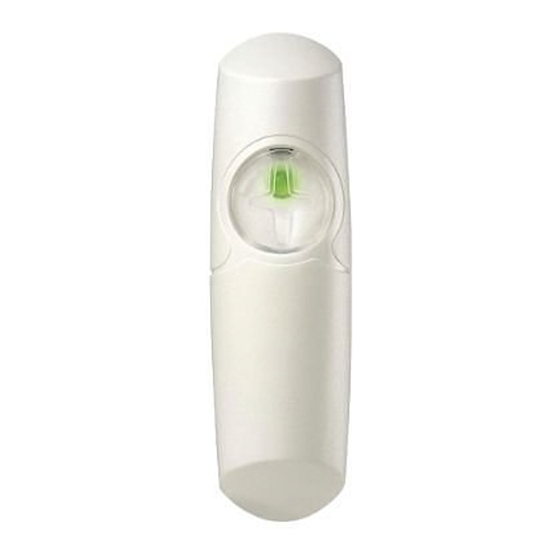

ShockTec 600SG3 is a digital shock detector provides reliable 24-hour perimeter protection.
A break-in is detected as soon as the intruder attempts to force, smash, drill or even saw
through the protected window, door, wall or roof. ShockTec employs an advanced digital
microprocessor to analyze the vibration signal received from the piezo electric sensor.
A unique feature of ShockTec 600SG3 is digital sampling of the signal simultaneously in two
separate channels, each channel amplified at a different gain. This provides an extremely
wide dynamic range of the sampled signal, enabling precise measurement and analysis of
the shock signal.
Main Features
• Digital Microprocessor with Intelligent Digital Signal Processing
• Tri-color LED enables accurate and reliable calibration, with "over - sensitive" and "under-
sensitive" indications
• Gross attack detection
• Encapsulated bi-morph piezo electric sensor
• Dual stage adjustment potentiometer
• Cover anti-tamper protection
• Compatibility with most control panels
Terminal Wiring
(See Figure 1)
-12V+ 12V power connection, reverse polarity protected
ALARM NC Alarm output contact
LED Connection for +12V remote latch control signal
TAMPER NC Anti-Tamper and Anti-Magnet contact
Modes of LED Indication
The LED of the ShockTec 600SG3 has three operational modes. The NC alarm contacts
are non-latching in all modes of operation. On alarm activation, the alarm contacts open
the circuit for 2.5 seconds.
1. Normal Operational Mode
No voltage is applied to the LED Terminal. The LED illuminates while the ALARM contact
is open in response to an input signal.
• GREEN: Indicates an alarm condition.
• RED: Under -Sensitive indication.
• ORANGE: Over-Sensitive indication.
2. Any to Latch Mode
12V is applied to the LED terminal causing it to be inhibited. Upon removal of the
12V, the detector switches to a Normal Operation Mode and a continuously
flashing ORANGE LED indicates if an alarm is detected (Alarm memory).
Reapplication of 12V resets the latch (Alarm memory) and extinguishes the LED.
3. First to Latch Mode
12V is applied to the LED terminal via a 47k resistor (see Figure 2) causing it to be
inhibited. Operation is the same as in Any to Latch Mode with the exception that only the
first detector to detect an alarm is indicated by a continuous flashing Orange LED, whereas
any subsequent detector is indicated by a steady Orange LED.
F R A N Ç A I S
Introduction
Le détecteur intérieur de chocs numériques ShockTec Plus Grade 3 avec contact
magnétique assure une protection périmétrique fiable 24h sur 24h. La détection est
immédiate lorsqu'un intrus essaie de s'introduire en forçant, brisant, forant ou encore en
sciant à travers des portes, fenêtres, murs ou plafonds protégés. Le ShockTec 600SG3
utilise un micro processeur numérique de pointe pour analyser le signal de vibration reçu
du capteur piezo électrique.
L'échantillonnage digital simultané du signal en deux canaux séparés - chaque canal
amplifié à un gain différent - est une caractéristique exclusive du ShockTec. Ceci fournit une
portée particulièrement large et dynamique du signal échantillonné, en permettant une
mesure de précision et l'analyse du signal de choc.
Caractéristiques Principales
• Micro processeur numérique pour le traitement digital intelligent des signaux
• Une LED à trois couleurs permet un calibrage précis et fiab le, fournissant des
indications de "haute-sensibilité" et "basse-sensibilité"
• Détections des attaques flagrantes
• Capteur piézoélectrique encapsulé à double morphologie
• Potentiomètre d'ajustement à deux étapes
• Autoprotection à l'ouverture et à l'arrachement
• Compatible avec tout type de centrale d'alarme
Câblage Aux Bornes
(Fig. 1: Diagramme de Connexions de Bornes)
-12V+ 12V connexion de l'alimentation, polarisation inverse protégée
ALARM Contact NF de sortie d'alarme
LED Connexion pour signal de commande de verrouillage déport é
TAMPER Contact NF anti-sabotage
Modes d'Indication LED
La LED du ShockTec 600SG3 fonctionne en trois modes opérationnels. Les contacts NF
d'alarme n'appliquent aucun verrouillage dans tous les modes opérationnels. Lorsque
l'alarme est activée, les contacts d'alarme ouvrent le circuit pendant 2,5 secondes.
1. Mode Opérationnel Normal
On n'applique aucune tension aux bornes LED. La LED s'illumine pendant que le contact
ALARME s'ouvre en réponse à un signal d'entrée.
• VERT indique une condition d'alarme
• ROUGE indique une sensibilité trop basse
• ORANGE indique une sensibilité trop haute
2. Mode Sans verrouillage
On applique une tension de 12V aux bornes de la LED ce qui pro
En retirant les 12V, le détecteur passe au Mode Opérationnel Normal et une LED
ORANGE clignote continuellement ce qui indique qu'une alarme est détectée (Mémo ire
d'alarme). Une nouvelle application de 12V règle à nouveau le verrouillage (Mémoire
d'alarme) et éteint le LED.
Contacting RISCO Group
RISCO Group is committed to customer service and product support.
You can contact us through our website www.riscogroup.com or as
follows:
United Kingdom USA
Tel:+44-161-655-5500 Tel:+1-631-719-4400
technical@riscogroup.co.uk support-usa@riscogroup.com
Italy Brazil
Tel:+55-11-3661-8767
Tel: +39-02-66590054
support-br@riscogroup.com
support@riscogroup.it
Spain China
Tel: +86-21-52-39-0066
Tel:+34-91-490-2133
support-cn@riscogroup.com
support-es@riscogroup.com
France Poland
Tel: +33-164-73-28-50 Tel: +48-22-500-28-40
support-fr@riscogroup.com support-pl@riscogroup.com
Belgium Israel
Tel: +32-2522 7622 Tel: +972-3-963-7777
support-be@riscogroup.com support@riscogroup.com
Installation Procedure
1 Select the intended position for installation, ensuring the surface is clean and clear of
any irregularities. Refer to Table 1 for details about detection ranges for the different
surface types.
2 Remove the cover of the detector by unscrewing the lens using the special key supplied
and then unscrewing the single captive screw, until the cover is easily removed from the
base.
3 Carefully lift the printed circuit board from the base by releasing the restraining catch.
4 Place the base on the mounting position and mark the desired fixing holes.
5 If rear cable entry is required, thread the cables through the rear of the base by
removing the appropriate knockout.
6 Fix the base in position.
7 Carefully clip the printed circuit onto the base.
8 If side cable entry is required, draw the cable through the rubber grommet and complete
the electrical connection.
9 Set the detector's sensitivity as follows:
NOTE: The LED terminal should not be connected to 12V supply during the
sensitivity test.
i With the unit set for normal operation, use a suitable instrument to bang or tap
the protected area.
ii If the sensitivity needs adjustment, use a screwdriver to adjust the trimmer (turn
the trimmer control clockwise to increase sensitivity or counter-clockwise to
reduce sensitivity).
iii Repeat steps i and ii until the desired sensitivity level is achieved. If required,
you can turn off the DIP1 to reduce sensitivity range (High sensitivity - DIP1 ON,
Low sensitivity - DIP1 OFF).
* DIP2 not used.
10 Replace the cover of the sensor (including the rubber grommet) and tighten the captive
screw.
11 Recheck the detector's response to the desired impact.
12 Insert and screw the lens into the cover using the special key supplied for this purpose.
Multiple Unit Connection Procedure
3. Mode Premier Verrouillage
On applique 12 V aux bornes de la LED à travers une résistance de 47k (voir Fig.2) ce qui
provoque son inhibition. La mise en marche est la même qu'en Mode sans verrouillage sauf
que seul le premier détecteur, prévient des alarmes par le clignotement continuel de la LED
ORANGE, tandis que tout autres détecteurs signalent les alarmes par une LED Orange
stable.
Etapes d'Installation
1 Choisir la position d'installation, en s'assurant que la surface est propre et libre
d'irrégularités. Consulter le Tableau 1 pour des détails au sujet des portées de détection
pour les différents types de surface.
2 Retirer le couvercle du détecteur en dévissant la lentille au moyen d'une clé spéciale
fournie, et puis en dévissant la seule vis captive, jusqu'à ce que le couvercle se détache
facilement de la base.
3 Soulever délicatement le PCB de la base en le libérant du crochet qui le retient.
4 Placer la base en position de montage et marquer les trous de fixation désirés.
5 En cas de besoin d'entrée de câble par l'arrière du détecteur, enfiler les câbles à travers
la partie arrière de la base en faisant sauter la fermeture provisoire appropriée.
6 Fixer la base dans sa position.
7 Placer soigneusement le circuit imprimé sur la base.
8 En cas de besoin d'entrée câble par la partie latérale, tirer du câble à travers la rondelle
passe fil en caoutchouc et compléter la connexion électrique.
9 Régler la sensibilité détecteur comme suit:
NOTE: Ne pas appliquer 12V aux bornes de la LED pendant le test de sensibilité.
i Une fois l'appareil réglé pour la mise en marche normale, frapper avec un
instrument adequate sur la zone protégée.
ii Si la sensibilité demande un réglage, régler le potentiomètre ajustable au moyen
d'un tournevis (tourner dans le sens horaire pour augmenter la sensibilité et dans
le sens anti-horaire pour la réduire).
iii Répéter les étapes i et ii jusqu'à obtention du niveau de sensibilité voulu.
Si nécessaire, vous pouvez agir sur l'interrupteur DIP 1 pour réduire le niveau de
sensibilité (Sensibilité élevée - DIP1 ON, sensibilité faible - DIP1 OFF).
* DIP 2 n'est pas utilisé.
10 Remettre le couvercle du capteur (ainsi que le passe fil en caoutchouc) et serrer la vis.
11 Vérifier encore une fois la réponse du détecteur à l'impact désiré.
12 Insérer et visser la lentille dans le couvercle au moyen de la clé spéciale fournie.
Note: Ajustement de la sensibilité
Sensibilité Cavalier J1
Max (par Défaut) Fermé
3/4 Fermé
1/2 Ouvert
1/4 Ouvert
Min Ouvert
voque son inhibition.
Procédure Pour Connecter Plusieurs Appareils
Ne PAS utiliser de résistance si le mode "sans verrouillage" est utilisé.
RISCO Group Limited Warranty
RISCO Group and its subsidiaries and affiliates ("Seller") warra nts its products to be free from defects in materials and workmanship under
normal use for 24 months from the date of production. Because Seller does not install or connect the product and because the product may
be used in conjunction with products not manufactured by the Seller, Seller can not guarantee the performance of the security system which
uses this product. Sellers obligation and liability under this warranty is expressly limited to repairing and replacing, at Sellers option, within a
reasonable time after the date of delivery, any product not meeting the specifications. Seller makes no other warranty, expressed or implied,
and makes no warranty of merchantability or of fitness for any particular pur pose. In no case shall seller be liable for any consequential or
incidental damages for breach of this or any other warranty, expressed or implied, or upon any other basis of liability whatsoever. Sellers
obligation under this warranty shall not include any transportation charges or costs of installation or any liability for direct, indirect, or
consequential damages or delay. Seller does not represent that its product may not be compromised or circumvented; that the product will
prevent anypersona; injury or property loss by intruder, robbery, fire or otherwise; or that the product will in all cases provide adequate
warning or protection. Buyer understands that a properly installed and maintained alarm may only reduce the ri sk of intruder, robbery or fire
without warning, but is not insurance or a guaranty that such will not occur or that there will be no personal injury or property loss as a result.
Consequently seller shall have no liability for any personal injury, property damage or loss based on a claim that the product fails to give
warning. However, if seller is held liable, whether directly or indirectly, for any loss or damage arising from under this limited warranty or
otherwise, regardless of cause or origin, sellers maximum liability shall not exceed the purchase price of the product, which shall be complete
and exclusive remedy against seller. No employee or representative of Seller is authorized to change this warranty in any way or grant any
other warranty.
WARNING: This product should be tested at least once a week.
All rights reserved. No part of this document may be reproduced in any form without prior written permission from the publisher.
- see figure 2.
Potentiomètre P1 Valeur [g]
Max 20
Milieu 40
Max 60
Milieu 100
Min 120
- Voir figure 2.
Appovals: PD6662:2010,
EN50131-2-8 Security Grade 3,
Environmental Class II
© RISCO Group 04/14
Table 1: Typical Detection Range
Surface Concrete Brick Wall Steel Glass
Radius 1.5m 2.5m 3m 3.5m
The above values are typical and are subject to practical testing, which must be
performed for each installation. In some environments, these values may differ
from the values listed above.
Dipswitches
Dipswitch Dipswitch Position Sensitivity
ON (Default) High
1 OFF
Low
NOTE: For fine tuning use sensitivity trimmer.
2
Not used.
Technical Data
ShockTec 600SG3
Supply voltage 9V - 16V DC
Current drain 8.5 mA Typical (17 mA Max)
Operational temperature -20°C to +55°C (-4°F to 131°F)
Storage temperature -20°C to +60°C (-4°F to 140°F)
Maximum humidity 95% non-condensing
Sensitivity settings Dual stage potentiometer
Tri-colour LED indicator Orange: Over-sensitive
Green: Alarm & correct calibration
Red: Under-sensitive
Relay contact ratings:
Alarm relay 100mA at 24VDC, NC, Opto relay
Tamper Relay 500mA at 24VDC, NC
Time relay open in alarm 2.5 seconds
Latching modes Any 1st to latch operation modes
Max. no. of units on Any Latch loop 80
Max. no. of units on 1st to Latch loop 10
False alarm protection Digital microprocessor signal processing
and noise reduction circuits with maximum
ground plane
Electrostatic discharge No false alarms up to 8kV
RF immunity According to EN 50130-4
Enclosure material Flame retardant ABS
Enclosure dimensions 25x28x95mm - detector
Tableau 1: Portée de détection type
Surface Béton Mur en briques Acier Verre
Rayon 1.5m 2.5m 3m 3.5m
Les valeurs précédentes sont standards et sont susceptibles de subir des adaptations
pratiques, en fonction de chaque installation. Dans certaines circonstances, les
valeurs ainsi obtenues peuvent être différentes des valeurs mentionnées ci-dessus.
Dipswitches
Dipswitch Position du DIP Sensibilité
ON ( par défaut ) Elevée
1 OFF Faible
NOTE : Pour un réglage fin, utiliser le potentiomètre de sensibilité.
2
Inutilisés.
Données Techniques
ShockTec 600SG3
Tension d'alimentation 9V - 16 VCC
Puissance de consommation 8.5mA au repos (17mA Max)
Température opérationnelle -20º C jusqu'à +55°C (-4°F jusqu'à 131°F)
Température de stockage -20°C jusqu'à +60°C (-4°F jusqu'à 140°F)
Taux d'humidité max. 95% sans condensation
Réglages de sensibilité Potentiomètre à deux niveaux
Indicateur LED tricolore Orange: trop de sensibilité
Vert: calibrage alarme et connexion
Rouge: basse sensibilité
Réglages de contact relais: 100m A à 24VCC, NF, optorelais
Relais d'alarme 500m A à 24VCC, NF
Relais Autoprotection
Temps d'ouverture du relais en alarme 2.5 secondes
Taille du càble à utiliser
Fil de diamètre au moins 0.5 mm pour une
longueur ne dépassant pas 300 mètres
Etat ouvert : plus que 10 8 ohm
Résistance de la boucle de détection
Etat fermé : moins que 1 ohm
Ondulations résiduelles maximales
0.25V créte à créte
admissibles
Indice de protection
IP 31/K 02
Environnement Intérieur Général
Max. nb. d'ap pareils sur chaque circuit
de verrouillage
80
Max. nb. d'ap pareils sur 1er jusqu'au
10
circuit de verrouillage
Protection contre fausses alarmes
Traitement de signaux par micro processeur
numérique et circuits de réduction de brui ts
avec plan de masse max.
Décharge électrostatique Pas de fausses alarmes jusqu'à 8KV
Immunité RF Selon EN50130-4
Boîtier ABS ignifugé
25x28x95mm - détecteur 10x12x58mm - aimant
Dimensions du boîtier
5IN2109 B
Wood Plywood
3.5m 4m
Bois Contre-plaqué
3.5m 4m
