2.5 Conexiones
El equipo se configura de acuerdo con las especificaciones del cliente. Las ubicaciones definidas en
el equipo se aplican a las opciones y características seleccionadas.
Pos : 88 /Anl eitungen/Elek tronik/FU und Starter/2. M ontage und Ins tall ati on/M ontage/FD S [SK xxx E-FDS]/Ans chl üss e_M otormonti ert [SK 3xxP] @ 79\m od_1630334869724_2870.doc x @ 2818325 @ 333 @ 1

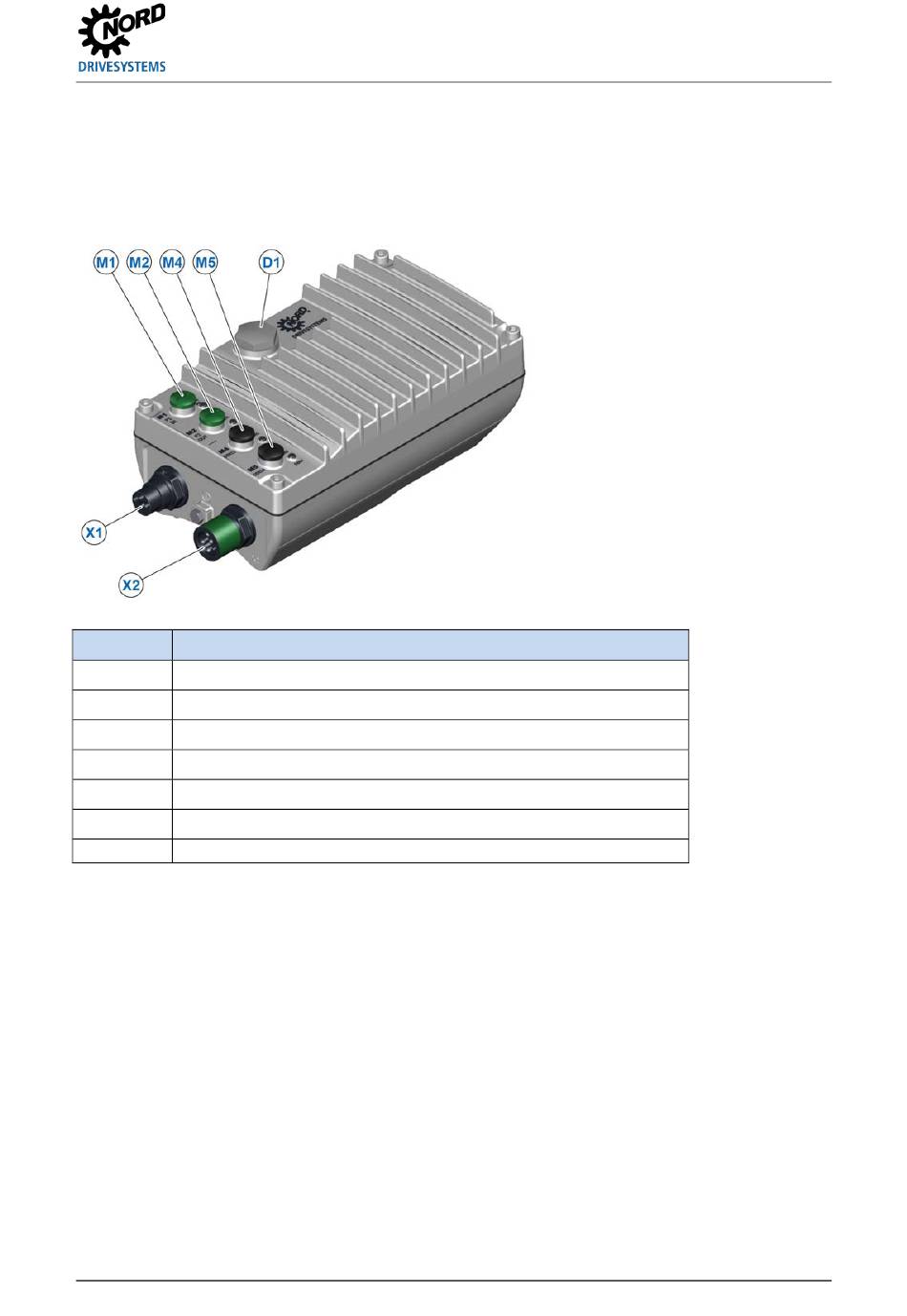

2.5.1 NORDAC ON montado en el motor tamaño 1
Conexión
M1
M2
M4
M5
D1
LED de diagnóstico e interfaz de diagnóstico RS485/RS232
X1
Entrada de red/24 V (conexión de potencia entrada de red)
X2
Salida de red/24 V (conexión de potencia salida de red)
BU 0800 es-0822
Función
Ethernet-In
Ethernet-Out
DIN1 y DIN2 o DIN1 y DOUT1
DIN3 y DIN4 o DIN3 + DOUT2
2 Montaje e instalación
