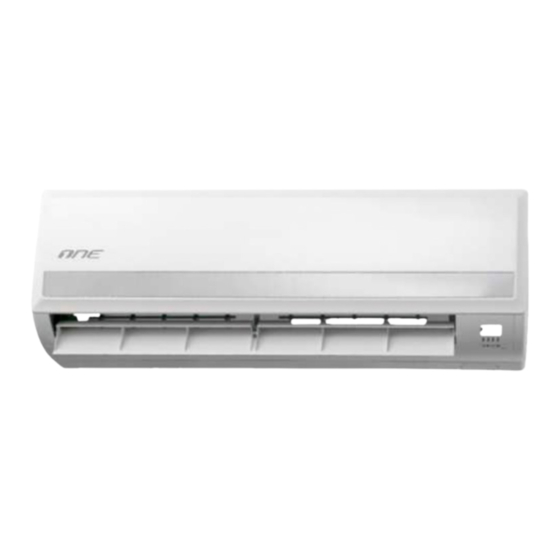

Sistema de aire acondicionado tipo minisplit

Publicidad

CONFORT NATURAL, FRESCURA RENOVADA
SISTEMA DE AIRE ACONDICIONADO
TIPO MINISPLIT

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Carrier ONE 53OPC121A

  • Página 1 CONFORT NATURAL, FRESCURA RENOVADA SISTEMA DE AIRE ACONDICIONADO TIPO MINISPLIT...
  • Página 2 SISTEMA DE AIRE ACONDICIONADO TIPO MINISPLIT Por favor lea este manual detenidamente antes de hacer funcionar la unidad. El contenido del correcto uso del aparato le brindará mayor seguridad y funcionamiento óptimo mas prolongado. Guarde este manual en lugar seguro para futuras referencias.
  • Página 3 208-230 ~60 Condensadora 38FRQ183A-C 2 TON 53FRQ243A Evaporadora 40FRQ243A-E 208-230 ~60 Condensadora 38FRQ243A-C IMPORTADO POR CARRIER ENTERPRISE MEXICO S DE RL DE CV RFC: CEM110616B59 EJERCITO NACIONAL 418, 901 COL. CHAPULTEPEC MORALES MEXICO DF., CP. 11570 www.carrier.com.mx Escribenos a: atencionmx@carrierenterprise.com...
  • Página 4: Tabla De Contenido

    CONTENIDO Instrucciones de Seguridad ..................1 ....................3 Visor de la unidad interior ....................4 Funciones “Emergencia” y “ Autorestart” ............5 Control remoto ........................6 Modos de funcionamiento ..................9 Protecciones ..........................14 Manual de instalación ....................15 Mantenimiento ........................24 Análisis de problemas ....................25 De acuerdo con la política de mejora continua de producto por parte de nuestra companía, las características estéticas y dimensionales, datos técnicos y accesorios de este aparato pueden...
  • Página 5 NORMAS DE SEGURIDAD Y RECOMENDACIONES PARA EL INSTALADOR Lea atentamente este manual antes de instalar y Controle que el equipo se encuentre correcta- usar esta unidad. mente conectado a tierra. Durante la instalación de las unidades interior y No instale la unidad a una distancia menor de exterior se debe impedir el acceso al área de trabajo a niños.
  • Página 6 NORMAS DE SEGURIDAD Y RECOMENDACIONES PARA EL USUARIO También recomendamos desconectarlo si el Si siente olor a quemado o el aparato emite humo, equipo no va ser usado por un período de desconecte inmediatamente la energía eléctrica y tiempo prolongado. llame a un Centro de Servicio.
  • Página 7: Identificación De Las Partes

    IDENTIFICACIÓN DE LAS PARTES EVAPORADORA Descripción Panel frontal Filtro de aire Filtro opcional ( si corresponde). LED Visor Receptor de señal control remoto Tapa terminales de conexión Ionizador ( si corresponde) Control auxiliar de emergencia. Etiqueta de ide cación de la unidad. de aire direccional.
  • Página 8: Visor De La Unidad Evaporadora

    VISOR DE LA UNIDAD EVAPORADORA Función Indica que la unidad esta conectada. POWER Modo sueño activado. SLEEP Temperatura seleccionada en Indicador de temperatura TIMER Modo TIMER activado Unidad funcionando La forma y posición de las llaves e indicadores pueden variar de acuerdo al modelo, pero sus funciones son las mismas.
  • Página 9: Función De Reencendido Automático

    CONTROL DE OPERACIÓN DE EMERGENCIA Y FUNCIÓN "AUTO RESTART” Función de reencendido automático Esta función viene seleccionada de fábrica. Con esta función el equipo mantiene en su memoria las funciones ON / OFF y valores programadas para seguir funcionando en estas condiciones luego de un corte de energía.
  • Página 10: Control Remoto

    CONTROL REMOTO Función Botón (TEMP UP) Sube la temperatura o el tiempo en 1 unidad (TEMP DN) Baja la temperatura o el tiempo en 1 unidad ON/OFF Enciende o apaga el equipo. Para seleccionar la velocidad de ventilación entre AUTO/LOW/MID/HIGH. Programa el encendido o apagado automático TIMER SLEEP...
  • Página 11 CONTROL REMOTO Pantalla del control remoto Símbolo Indicador del modo Feel Indicador de modo REFRIGERACIÓN Indicador de modo DESHUMIDIFICACIÓN Indicador de modo SOLO VENTILACIÓN Indicador de modo CALEFACCIÓN Indicador de emisión de señal Indicador de TEMPORIZADOR DE O F F T I M E R APAGADO Indicador de TEMPORIZADOR DE...
  • Página 12: Indicaciones Previas

    CONTROL REMOTO Indicaciones previas Como colocar las baterías Deslice la tapa del compartimiento de las baterías en sentido indicado Inserte las 2 baterías asegurándose de colocarlas en el sentido correcto de acuerdo con la polaridad. Vuelva a colocar la tapa de las mismas deslizandola. Use 2 pilas LRO AAA (1,5V).
  • Página 13: Modos De Funcionamiento

    MODOS DE FUNCIONAMIENTO Su sistema de aire acondicionado se encuentra diseñado para crear condiciones climáticas confortables para personas dentro de un ambiente. Filtros los modelos frío-calor) en forma totalmente automática. Intercambiador de calor El aire es aspirado por el panel frontal y pasa a través de los Filtros, los que retienen el polvo del aire.
  • Página 14: Modo Refrigeración (Cool)

    MODOS DE FUNCIONAMIENTO MODO REFRIGERACIÓN (COOL) Esta función habilita al equipo a enfriar la COOL habitación al mismo tiempo que reduce la humedad del aire. Feel Cool Heat Para activar esta función ( COOL), presione el botón Timer MODE hasta que la función (COOL ) se Timer muestre en la pantalla.
  • Página 15: Encendido Automático (Timer On)

    MODOS DE FUNCIONAMIENTO ENCENDIDO AUTOMÁTICO (TIMER ON) Feel Cool Heat TIMER Timer Para programar el encendido automático, el equipo Timer debe estar apagado. IMPORTANTE Auto Mi d High Sleep Swing Antes de comenzar con la programación de encendido, deber seleccionar el modo y la velocidad del ventilador SLEEP con los que desee que arranque el equipo .
  • Página 16: Modo Ventilación (Fan)

    MODOS DE FUNCIONAMIENTO MODO VENTILACIÓN (FAN) Esta función habilita al equipo solo a hacer circular el aire. Feel Cool Heat Para activar esta función presione el botón MODE Timer hasta que la función (FAN ) se muestre en la Timer pantalla.
  • Página 17: Modo Automático (Feel)

    MODOS DE FUNCIONAMIENTO MODO AUTOMÁTICO (FEEL) FEEL MODO AUTOMATICO (FEEL) Feel Cool Heat Timer Para activar esta función presione el botón MODE Timer hasta que la función (FEEL ) se muestre en la pantalla. Auto Mi d High Sleep Swing En esta función, el equipo selecciona automáticamente, el modo de funcionamiento, las velocidades de ventilador y la temperatura para proveer el confort necesario...
  • Página 18: Protecciones

    PROTECCIONES Un dispositivo interno de protección puede detener el funcionamiento del equipo en los siguientes casos: Para modelos de condición climática T1 MODO Temperatura de aire exterior mayor a 24ºC Temperatura de aire exterior menor a -7ºC CALEFACCIÓN Temperatura de habitación mayor a 27ºC Temperatura de aire exterior mayor a 43ºC REFRIGERACIÓN Temperatura de habitación menor a 21ºC...
  • Página 19: Manual De Instalación

    MANUAL DE INSTALACIÓN - SELECCIÓN DEL LUGAR DE INSTALACIÓN EVAPORADORA Instale la unidad nivelada y sobre una pared lo Placa de montaje No debe haber obstrucciones a la entrada y salida del aire. El aire debe poder circular libremente a través de la habitación No instale la unidad cerca de fuentes de calor, vapor o Manguera de condensado...
  • Página 20: Instalación De La Placa De Montaje

    MANUAL DE INSTALACIÓN - DE LA UNIDAD EVAPORADORA Antes de comenzar la instalación, decida la ubicación de las evaporadoras y condensadoras, teniendo en cuenta los espacios mínimos requeridos alrededor de las unidades. Instale la evaporadora dentro de la habitación a acondicionar.
  • Página 21: Tuberías De Refrigerante

    MANUAL DE INSTALACIÓN - DE LA UNIDAD EVAPORADORA Tuberías de refrigerante Los tubos podrán salir de la unidad en las 3 direcciones hacia algún lateral, se deberán cortar las tapas troqueladas en los laterales. Direccione las tuberías hacia el ori cio en la pared y encinte junto con las mismas, los cables de interconexión y la manguera de drenaje.
  • Página 22: Drenaje Del Condensado De La Unidad Exterior

    MANUAL DE INSTALACIÓN - DE LA UNIDAD EVAPORADORA INSTALACIÓN DE LA EVAPORADORA Luego de haber conectado las tuberías de acuerdo a las Cubrir con cinta vinilica instrucciones, conecte los cables de interconexión. Luego conecte la manguera de drenaje. Aislación Cable de conexión Acomode el conjunto de interconexión como se muestra Tubo refrigerante Cable adicional...
  • Página 23 MANUAL DE INSTALACIÓN - DE LA UNIDAD CONDENSADORA Conexiones eléctricas Diagrama eléctrico 1. Retire la tapa de la caja de conexiones. tras la tapa. 2. Conecte los cables en el borne, usando los mismos números que en la evaporadora. ubicado en la parte posterior de la tapa. 4.
  • Página 24: Purgado De Las Tuberías

    MANUAL DE INSTALACIÓN - DE LA UNIDAD CONDENSADORA Purgado de las tuberías Válvula de 3 vías (1) Desenrosque y quite las tapas de las válvulas de dos y Conectar a evaporadora tres vías. (2) Desenrosque y quite la tapa de la válvula de servicio. Posisión abierta (3) Conecte la manguera de la bomba de vacío a la válvula de servicio.
  • Página 25 MANUAL DE INSTALACIÓN - INFORMACIÓN PARA EL INSTALADOR UNIDADES DE VELOCIDAD FIJA MODELO capacidad (Btu/h) Diámetro tubo de líquido ( 6) ( 6) ( 9.52) Diámetro tubo de gas ( 15.88) Largo de tuberías con la carga estandard Distancia máxima entre unidades 20g/m 30g/m 30g/m...
  • Página 26: Esquema De Conexiones Eléctricas

    MANUAL DE INSTALACIÓN - INFORMACIÓN PARA EL INSTALADOR Esquema de Conexiones eléctricas PARA UNIDADES SOLO FRÍO 12K-18K PARA UNIDADES FRÍO SOLO 24K (PARA UNIDADES FRÍO/CALOR DEL MERCADO NORTEAMERICANO 12K-18K-24K). EVAPORADORA EVAPORADORA SUMINISTRO CONDESADORA ELÉCTRICO CONDENSADORA SUMINISTRO ELÉCTRICO PARA UNIDADES FRÍO/CALOR 12K-18K PARA UNIDADES FRÍO/CALOR 24K (PARA UNIDADES FRÍO SOLO DEL MERCADO NORTEAMERICANO 12K-18K-24K).
  • Página 27 MANUAL DE INSTALACIÓN - INFORMACIÓN PARA EL INST ALADOR MODELO capacidad (Btu/h) Sección del cable 1.0mm 1.5mm 2.5mm (1.5mm ) AWG16 AWG14 AWG18 (AWG16) 1.0mm Cable de alimentación 1.5mm 2.5mm (1.5mm ) AWG18 AWG16 AWG14 (AWG16) 1.0mm 1.5mm 2.5mm (1.5mm ) AWG18 AWG16 AWG14...
  • Página 28: Mantenimiento

    MANTENIMIENTO El mantenimiento periódico de su equipo es fundamental Antes de llevar a cabo cualquier tarea de mantenimiento desconecte la alimentación eléctrica del equipo. EVAPORADORA FILTRO DE AIRE hacia abajo para retirarlos con la otra mano. engrasados, pueden ser limpiados con agua tibia ( no sobrepasar los 45ºC).
  • Página 29: Análisis De Problemas

    ANALISIS DE PROBLEMAS PROBLEMA POSIBLE CAUSA No llega ener gía eléctrica / La cha no hace contacto. Motor evaporador/condensador dañado. Protector térmico del compresore abierto. Llave térmica o fusibles abiertos. El equipo no enciende Algunas veces se puede detener momentaneamente para auto - proteger el aparato.
  • Página 30: Importante

    ¡Si después de la lectura usted todavía necesita información adicional, póngase en contacto con nosotros! Dirección de contacto: CARRIER ENTERPRISE MEXICO S DE RL DE CV Ejercito Nacional 418, 901 Col. Chapultepec Morales México DF, CP. 11570 comfort excellence Página web: www.carrier.com.mx...
