Connexion à un ordinateur (RgB analogique et numérique)

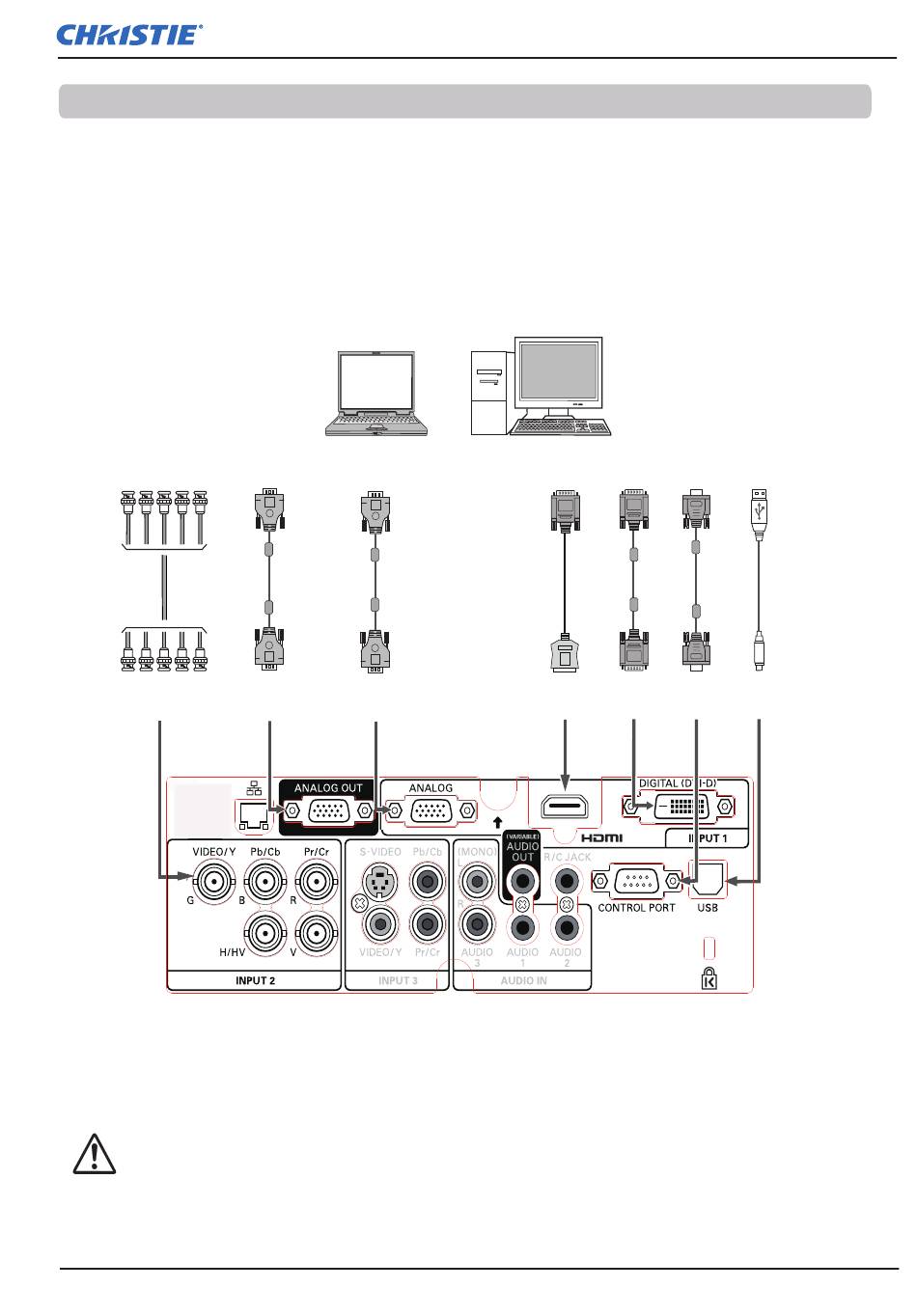

Câbles utilisés pour la connexion (  = Câbles non fournis avec ce projecteur.)
• Câble VGA (un câble fourni.)
• Câble HDMI-DVI 
• Câble BNC 
Sortie de
Entrée de
moniteur
moniteur*
Câble
Câble
VGA
BNC
ANALOG
G B R H/V V
Avant de brancher les câbles,
débranchez d'abord de la prise
secteur les cordons d'alimentation du
projecteur et de l'appareil extérieur.
LWU505 Mode d'emploi
020-000374-0
• Câble série croisé 
• Câble USB 
Sortie de
moniteur
Câble
VGA
ANALOG
OUT
IN
Sortie
Sortie de
DVI
moniteur
Câble câble
HDMI-
DVI-
DVI
Digital
DIGITAL
HDMI
IN
*
Reportez-vous à la page suivante pour les signaux
compatibles en sortie de la prise ANALOG OUT.
Installation
Port
Sortie
USB
série
Câble
Câble
série
USB
croisé
CONTROL
USB
PORT
