Terminale Posteriore - Christie LWU505 Manual Del Usuario

①
① RICEVITORE REMOTO A INFRAROSSI (posteriore)
Il ricevitore remoto a infrarossi si trova anch'esso nella
parte anteriore e superiore (pagg. 10, 15).
② TERMINALE CONNESSIONE LAN
Collegare il cavo LAN (consultare il Manuale dell'utente,
alla sezione "Configurazione e funzionamento della
rete").
③ TERMINALE ANALOG OUT
Il terminale può essere utilizzato per far uscire il segnale
analogico in ingresso RGB dal terminale INPUT 1-3
all'altro monitor (pagg. 19-20).
④ ANALOGICO (TERMINALE DI INGRESSO
COMPUTER)
Collegare il segnale di uscita del computer (o a scart
RGB) a questo terminale (pagg. 19-20).
⑤ JACK USCITA AUDIO (VARIABILE)
Da questo jack viene emesso il segnale audio proveniente da
computer, apparecchiatura video e HDMI o dai 5 jack BNC
INPUT diretto all'apparecchiatura audio esterna (pag. 21).
⑥ JACK R/C
Quando si usa il telecomando cablato, collegarlo a
questo jack con un cavo per telecomando (non in
dotazione) (pag. 15).
⑦ TERMINALE HDMI
Collegare il segnale HDMI (incluso il segnale sonoro)
dall'apparecchiatura video oppure il segnale DVI dal
computer a questo terminale (pagg. 19, 20).
H DMI è un marchio registrato di HDMI
Licensing, LLC.
⑧ TERMINALE DIGITAL (DVI-D)
Collegare il segnale digitale di uscita del computer a
questo terminale. Può essere collegato anche il segnale
HDTV (HDCP compatibile) (pagg. 19-20).
 Slot di sicurezza Kensington
Questo slot è usato per il lucchetto di sicurezza
Kensington per impedire il furto del proiettore.
* K ensington è un marchio registrato di ACCO Brands
Corporation.
LWU505 Manuale utente
020-000374-02 Rev.1 (04-2012)

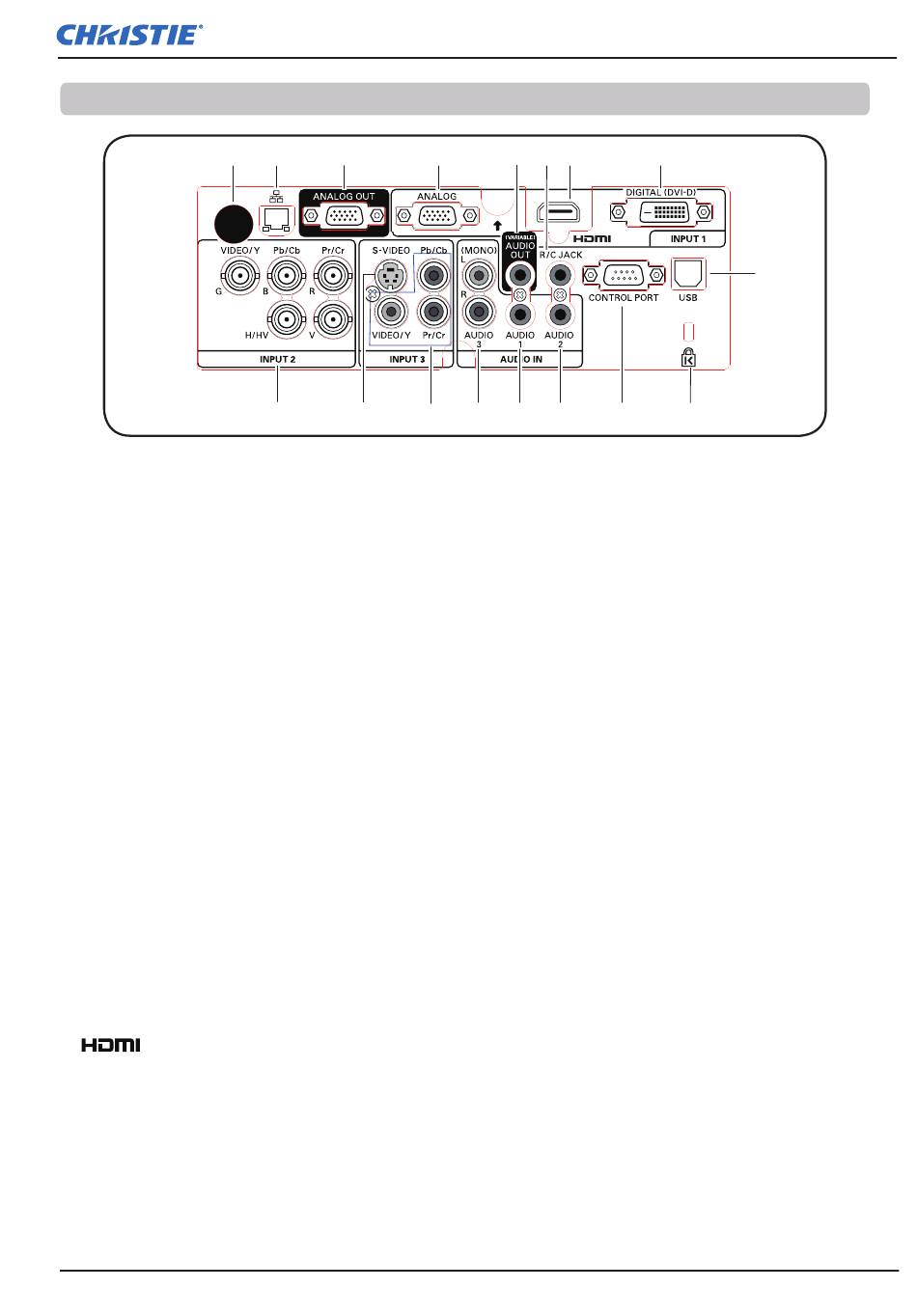

Terminale posteriore

② ③ ④
⑪
⑨
⑩
Funzioni e nomi dei componenti
⑤
⑥ ⑦
⑬ ⑭
⑫ ⑮
⑨ 5 JACK DI INGRESSO BNC
Collegare il segnale di uscita component o video
composito proveniente dall'apparecchiatura
video ai jack VIDEO/Y, Pb/Cb e Pr/Cr o collegare
il segnale di uscita del computer (5 tipo BNC
[verde, blu, rosso, sincron. orizzontale e sincron.
verticale]) ai jack G, B, R, H/V e V (pagg. 19-20).
⑩ JACK ENTRATA S-VIDEO
Collegare l'uscita S-VIDEO dell'apparecchiatura
video al connettore (pag. 20).
⑪ JACK ENTRATA VIDEO
Collegare il segnale component o video composito
proveniente dall'apparecchiatura video a questi
jack (pag. 20).
⑫ JACK AUDIO 3 (L(MONO)/R)
Collegare il segnale (stereo) di uscita audio
proveniente dall'apparecchiatura video connessa ai
jack INGRESSO 3 (pag. 21). Per un segnale audio
mono (un solo connettore audio), collegarlo alla
presa L (MONO).
⑬ JACK AUDIO 1
Collegare il segnale (stereo) di uscita audio
proveniente da un computer ai terminali
INGRESSO 1 (pag. 21).
⑭ JACK AUDIO 2
Collegare il segnale (stereo) di uscita audio
proveniente dai 5 jack BNC INPUT (jack
INGRESSO 2). (pag. 21)
⑮ CONNETTORE CONTROL PORT
Quando si controlla il proiettore con RS-232C,
collegare l'apparecchiatura di controllo a questo
connettore con il cavo di controllo seriale (pag. 19).
⑯ CONNETTORE USB (Serie B)
Usare questo connettore quando si controlla
un computer con il telecomando del proiettore.
Collegare il terminale USB del computer a questo
connettore con il cavo USB (pag. 19).
⑧
⑯

11
