Área De Comunicación De Datos - Fronius Tauro 50-3 Manual De Instrucciones

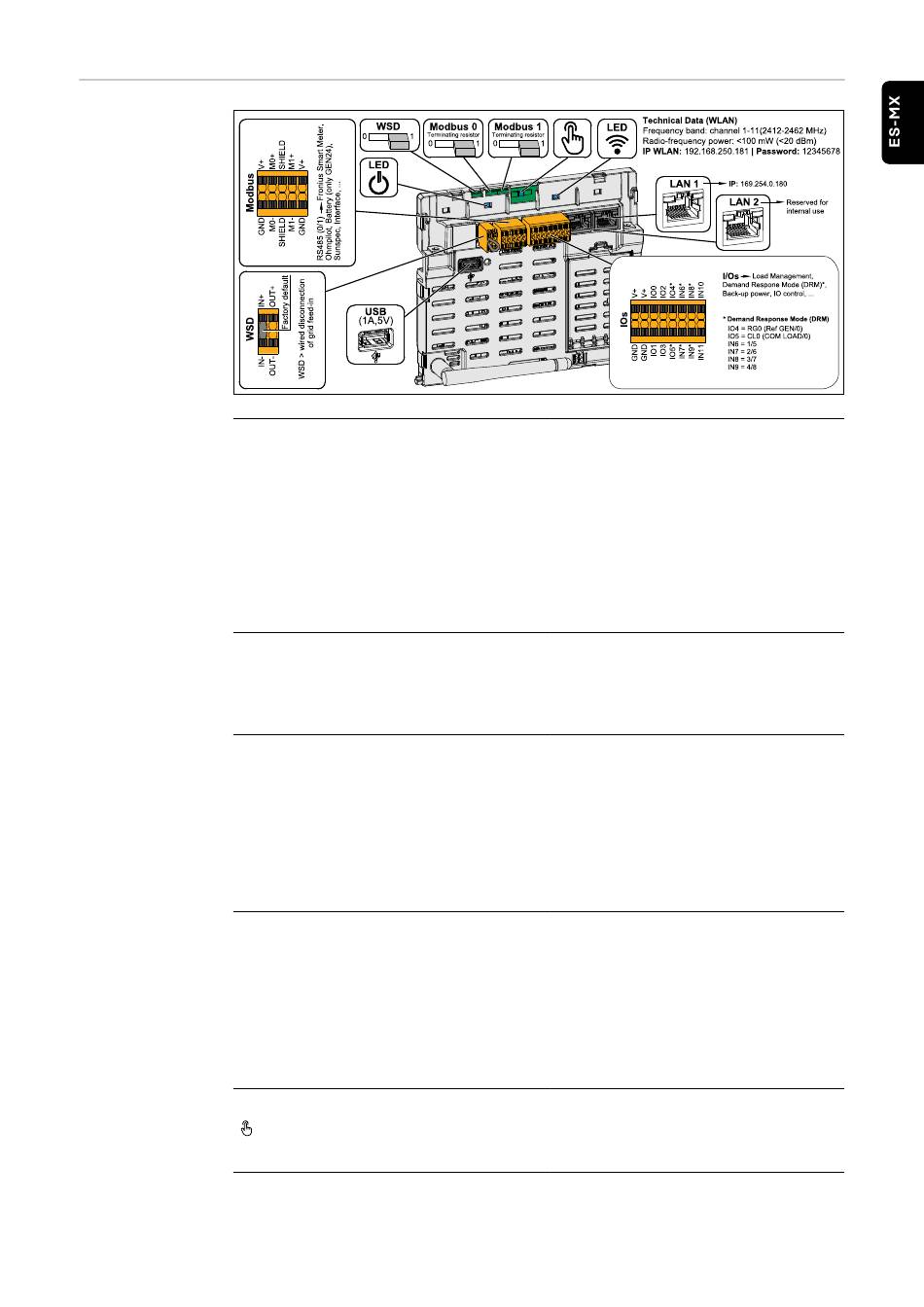

Área de comuni-
cación de datos
Borne Modbus
Interruptor WSD (apagado por ca-
ble)
Interruptor Modbus 0 (MB0)
Interruptor Modbus 1 (MB1)
Sensor óptico
Borne para instalación de Modbus 0,
Modbus 1, 12 V, y GND (tierra).
La conexión de datos a los compo-
nentes conectados se establece a
través del borne de Modbus. Las ent-
radas M0 y M1 se pueden seleccio-
nar para este propósito. Máximo 4
participantes de Modbus por entra-
da; vea capítulo Participantes de
Modbus en la página 57.
Define el inversor como dispositivo
primario WSD o esclavo WSD.
Posición 1: Dispositivo primario WSD
Posición 0: Esclavo WSD
Enciende la resistencia de clavija fi-
nal para Modbus 0 (MB0) encendido/
apagado.
Posición 1: Resistencia de clavija fi-
nal encendida (configuración de
fábrica)
Posición 0: Resistencia de clavija fi-
nal apagada
Enciende la resistencia de clavija fi-
nal para Modbus 1 (MB1) encendido/
apagado.
Posición 1: Resistencia de clavija fi-
nal encendida (configuración de
fábrica)
Posición 0: Resistencia de clavija fi-
nal apagada
Para operar el inversor. Consulte el
capítulo Funciones de los botones e
indicación del estado de LED
página 23.
en la
21
