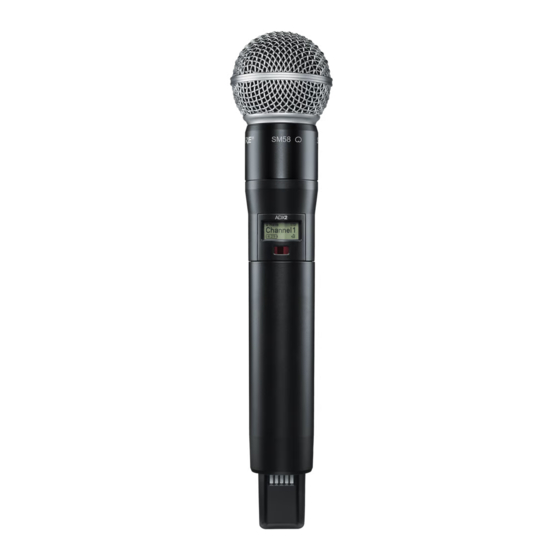

- Página 1 ADX2 Transmisor de mano User guide for the ADX2 Axient Digital transmitter Version: 9.5 (2022-B)
-
Página 2: Tabla De Contenido
Silenciamiento de RF Diseño Inicio seguro Alimentación Sobrecarga de entrada Componentes incluidos Una (1) de las siguientes cápsulas de micrófono Shure: 5 Generador de tonos Accesorios opcionales Niveles de audio coincidentes con compensación de mi crófono Cápsulas opcionales para micrófonos Shure: Prueba de ShowLink Descripción general del transmisor ADX2... - Página 3 Shure Incorporated Advertencia para sistemas inalámbricos en Australia 24 INFORMACION DE LICENCIA Information to the user Certificaciones 3/26...
-
Página 4: Adx2 Transmisor De Mano
• Embale la batería de forma segura para su transporte. Nota: Use solo con la fuente de alimentación incluida o una equivalente aprobada por Shure. Transmisor de mano ADX2 Los transmisores de la serie ADX ofrecen impecable calidad de audio y rendimiento de RF y están equipados con un control ®... -
Página 5: Diseño
• Bloqueo de menú y alimentación Alimentación • Baterías recargables Shure SB920 de hasta 9 horas de funcionamiento, medidas de precisión y efecto de memoria nulo • Contactos externos para conectar a estación de carga Componentes incluidos Batería recargable (2) Shure SB920... -
Página 6: Cápsulas Opcionales Para Micrófonos Shure
Shure Incorporated Botón de interruptor para hablar (negro) AD651B 90A37347B Adaptador de pedestal para micrófono WA371 Estación de conexión en red Shure de 2 puestos SBC240 Cápsulas opcionales para micrófonos Shure: SM58 (RPW112) SM86 (RPW114) SM87A (RPW116) BETA 58A (RPW118) -
Página 7: Controles Del Transmisor
Shure Incorporated Controles del transmisor Se usan para avanzar por los menús de parámetros y cambiar valores. Actúa como botón 'atrás' para regresar a menús o parámetros previos sin confirmar un cambio de valores Sirve para entrar a vistas de menús y confirmar cambios de parámetros ∨∧... -
Página 8: Bloqueo De La Interfaz
Baterías recargables de Shure Las baterías de iones de litio Shure ofrecen una opción recargable para alimentar a los transmisores. Las baterías se cargan hasta el 50 % de su capacidad en una hora y hasta su capacidad total en tres horas. -
Página 9: Revisión De La Información De La Batería
Shure Incorporated Revisión de la información de la batería Cuando se utiliza una batería recargable Shure, las pantallas de inicio del receptor y transmisor muestran la cantidad de horas y minutos restantes. Los detalles en cuanto a la batería se visualizan en el menú Batería del transmisor: Utilidades > Batería •... -
Página 10: Instalación De La Batería
Sugerencia: para extraer la batería, tire hacia arriba de la pestaña en la parte inferior de la batería. Tiempo de funcionamiento de la batería ADX2 SB920 Nota: los niveles de potencia de RF más altos acortan el tiempo de funcionamiento de la batería. El tiempo de funcionamiento de la batería varía según el tiempo que tenga la batería y las condiciones ambientales. -
Página 11: Instalación De La Cubierta De Contactos De Batería
Shure Incorporated Instalación de la cubierta de contactos de batería Use las cubiertas de contactos de batería para evitar las reflexiones causadas por los contactos de la batería durante una transmisión o presentación en vivo. Parámetros del menú El menú Main organiza los parámetros disponibles del transmisor en tres categorías: •... -
Página 12: Descripciones De Los Parámetros Del Menú
Shure Incorporated Descripciones de los parámetros del menú Menú del radio Frec. Presione el botón enter para habilitar la edición de un grupo (G:) canal (C:) o frecuencia (MHz). Utilice los botones de fle chas para ajustar los valores. Para editar la frecuencia, presione el botón O una vez para editar los primeros 3 dígitos, o dos veces para editar los siguientes 3 dígitos. -
Página 13: Sincronización Infrarroja
Shure Incorporated ◦ Menu: los parámetros del menú están bloqueados ◦ All: el interruptor de alimentación y los parámetros del menú están bloqueados Enlace de información Muestra la siguiente información sobre el enlace entre un transmisor y el receptor: ◦... -
Página 14: Configuración De La Frecuencia Manualmente
Shure Incorporated Nota: La banda del receptor debe coincidir con la banda del transmisor. Seleccione un canal del receptor. Sintonice el canal en una frecuencia disponible usando el escaneo en grupo o gire manualmente a una frecuencia abierta. Encienda el transmisor. -
Página 15: Inicio Seguro
Shure Incorporated En el menú Radio, navegue a Output. Elija una de las siguientes opciones: ◦ On: la señal de RF está activa ◦ Mute: la señal de RF está inactiva Presione O para guardar. Para restablecer Output a On apague el transmisor y vuélvalo a encender o extraiga y vuelva a colocar la batería. -
Página 16: Generador De Tonos
Shure Incorporated Generador de tonos El transmisor contiene un generador de tonos interno que produce una señal de audio continua. El tono es útil al realizar una revisión de sonido o para resolver problemas de la cadena de señal de audio. El nivel del tono se puede ajustar de –60 dB a 0 dB y la frecuencia, en 400 Hz o 1000 Hz. -
Página 17: Prueba De Showlink
El firmware es un software incorporado en cada componente que controla sus funciones. Periódicamente, se desarrollan nue vas versiones del firmware para incorporar características y mejoras adicionales. Para aprovechar las mejoras de diseño, pue de cargar e instalar las nuevas versiones del firmware con la herramienta Shure Update Utility disponible en la página de Shu... -
Página 18: Localización De Averías
Shure Incorporated Localización de averías Problema Vea la solución... Alimentación, cables, frecuencia de radio o Falta de sonido falta de coincidencia de cifrado Sonido débil o distorsión Ganancia, cables Falta de alcance, ráfagas de ruidos indeseados o pérdidas de señal Radiofrecuencia (RF) No se puede apagar el transmisor o cambiar las configuraciones de fre... -
Página 19: Batería De Tx Caliente
Shure Incorporated Batería de Tx caliente Si la batería del transmisor no se enfría, el transmisor se apagará. Deje que el dispositivo se enfríe y luego considere inter cambiar la batería del transmisor para que continúe en funcionamiento. Identifique cualquier posible fuente de calor externa al transmisor y ponga en funcionamiento el transmisor lejos de dichas fuentes de calor externas. -
Página 20: Eliminación De La Sobrecarga De Rf
Especificaciones Rango de compensación de micrófono 12 a 21 dB (En incrementos de 1 dB) Tipo de batería Shure SB920 Iones de litio recargable Tiempo de funcionamiento de la batería @ 10 mW Shure SB920 hasta 9 horas Consulte la tabla de tiempo de funcionamiento con baterías Dimensiones 254 mm x 51 mm (10,0 pulg x 2,0 pulg) L x Diám. -
Página 21: Entrada De Audio
Modo de alta densidad 125 kHz varía según la región Tipo de modulación Shure Axient digital patentado Alimentación 2 mW, 10 mW, 40 mW Consulte la tabla de rango de frecuencia y potencia de salida, varía según la región Tasa de absorción específica (SAR) <0,19 W/kg... -
Página 22: Tipo De Antena
Shure Incorporated Tipo de antena Zigbee Dual Conformal Rango de frecuencias 2,40 a 2,4835 GHz ( 24 Canales) Potencia RF de salida 10 dBm (Energía irradiada efectiva (ERP)) varía según la región Gama de frecuencias y nivel de salida del transmisor... - Página 23 Shure Incorporated *Con un espacio entre 608 a 614 MHz. **Con un espacio entre 608 y 614 MHz y con un espacio entre 616 y 653 MHz. ***Alimentación dirigida al puerto de antena. †El modo de operación varía según la región. En Brasil, se utiliza el modo de alta densidad. El nivel máximo de potencia para Perú...
-
Página 24: Certificaciones
Shure Incorporated K57 606-790 MHz Country Code Frequency Range Code de Pays Gamme de frequences Codice di paese Gamme di frequenza Código de país Gama de frequencias Länder-Kürzel Frequenzbereich A, B, BG, CH, CY, CZ, D, DK, EST, F FIN, GB, GR, H, HR, I, IRL, IS, L, LT... -
Página 25: Informacion De Licencia
Este producto cumple los requisitos esenciales de las directrices europeas pertinentes y califica para llevar el distintivo CE. Declaración de CE: Por la presente, Shure Incorporated declara que se ha determinado que este producto con el distintivo CE cumple con los requisitos de la Unión Europea. El texto completo de la declaración de conformidad de EU está disponible en nuestro sitio web: https://www.shure.com/en-EU/support/declarations-of-conformity. -
Página 26: Advertencia Para Sistemas Inalámbricos En Canadá
Shure Incorporated Advertencia para sistemas inalámbricos en Canadá Este dispositivo funciona sin protección ni interferencias. Si el usuario necesita protección frente a otros servicios de radio que actúen en la misma banda de televisión, se requiere una licencia de radio. Para obtener más información, consulte el docu...
