- Página 2 Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Prólogo Guía de la documentación SIMATIC Descripción del producto Cableado S7-1500/ET 200MP Módulo de salidas digitales Parametrización y direccionamiento DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Avisos de diagnóstico Manual de producto Datos técnicos Croquis acotado Registros de parámetros 12/2021...
-
Página 3: Personal Cualificado
Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma... -
Página 4: Prólogo
Prólogo Finalidad de la documentación El presente manual de producto complementa al manual de sistema S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/59191792). En este manual de sistema se describen las funciones que afectan a los sistemas de forma generalizada. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha los sistemas. -
Página 5: Información De Seguridad
Para obtener información adicional sobre las medidas de seguridad industrial que podrían ser implementadas, por favor visite (https://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de hacerlos más seguros. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. -
Página 6: Tabla De Contenido
Índice Prólogo ..............................3 Guía de la documentación ........................6 Descripción del producto ........................8 Características ........................8 Funciones .......................... 10 2.2.1 Contador de maniobras ...................... 10 Cableado .............................. 12 Parametrización y direccionamiento ....................13 Parámetro.......................... 13 Explicación de los parámetros .................... 14 Área de direcciones ...................... -
Página 7: Guía De La Documentación
SIMATIC S7-1500 y ET 200MP, p. ej., diagnóstico, comunicación, control de movimiento, servidor web, OPC UA. La documentación se puede descargar gratuitamente de Internet (https://support.industry.siemens.com/cs/ww/es/view/109742691). Los cambios y ampliaciones de los manuales se documentan en una información del producto. -
Página 8: Comparativa De Simatic S7-1500 Para Lenguajes De Programación
Para usar todas las funciones de "mySupport" es necesario registrarse una sola vez. Encontrará "mySupport" en Internet (https://support.industry.siemens.com/My/ww/es). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. -
Página 9: Descripción Del Producto

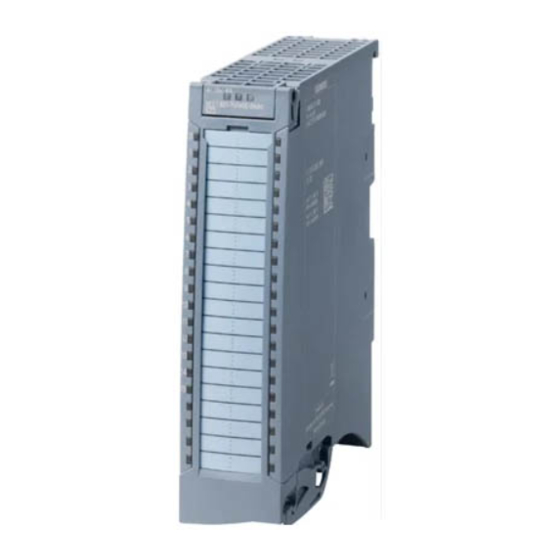

Descripción del producto Características Referencia 6ES7522-5FH00-0AB0 Vista del módulo Figura 2-1 Vista del módulo DQ 16x230VAC/1A ST Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC... -
Página 10: Accesorios
Descripción del producto 2.1 Características Características El módulo tiene las siguientes características técnicas: • 16 salidas digitales (Triac) • Tensión nominal de salida 120 V/230 V AC • Intensidad nominal de salida 1A (por canal) • Valores sustitutivos parametrizables (por canal) •... -
Página 11: 2.2 Funciones
Otros componentes El siguiente componente puede pedirse por separado: Conector frontal incl. puentes y bridas para cables Encontrará más información sobre los accesorios en el manual de sistema S7-1500, ET 200MP. (https://support.industry.siemens.com/cs/ww/es/view/59191792) Funciones 2.2.1 Contador de maniobras La función registra el número de ciclos de maniobras de la salida y, con ello, las maniobras de un actuador conectado, p. -
Página 12: Configuración
Descripción del producto 2.2 Funciones Configuración El contador de maniobras se configura con los siguientes parámetros: • Contador de maniobras activado/desactivado • Disparo de la alarma de mantenimiento al alcanzarse el valor límite • Definición del valor límite para la alarma de mantenimiento Funcionamiento El módulo cuenta los ciclos de maniobras evaluando los flancos ascendentes de una señal de salida. -
Página 13: Cableado
Encontrará información sobre cómo cablear el conector frontal, apantallar el cable, etc., en el manual de sistema S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/59191792), capítulo Conexión. Nota ¡No enchufar los puentes de potencial suministrados con el conector frontal! Esquema eléctrico y esquema de principio La figura siguiente muestra como ejemplo la asignación de conexiones y la asignación de los... -
Página 14: Parametrización Y Direccionamiento
Parametrización y direccionamiento Parámetro Parámetros del DQ 16x230VAC/1A ST Al parametrizar el módulo con STEP 7, se especifican las características del módulo mediante diferentes parámetros. Los parámetros ajustables figuran en la siguiente tabla. El ámbito de actuación de los parámetros ajustables depende del tipo de configuración. Son posibles las siguientes configuraciones: •... -
Página 15: Explicación De Los Parámetros
Parametrización y direccionamiento 4.2 Explicación de los parámetros Explicación de los parámetros Mantenimiento Contador de maniobras Con este parámetro se habilita la alarma de mantenimiento "Advertencia de valor límite" al rebasar el valor límite del contador de maniobras. El valor límite se parametriza con el parámetro "Valor límite Contador de maniobras" para cada canal CHx. -
Página 16: Área De Direcciones
Parametrización y direccionamiento 4.3 Área de direcciones Área de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales o distintas en la memoria imagen de proceso de las salidas/entradas. Opciones de configuración del DQ 16x230VAC/1A ST El módulo puede configurarse con STEP 7 o con un archivo GSD. - Página 17 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DQ 16x230VAC/1A ST de 16 canales La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 16 canales. La dirección inicial del módulo puede asignarse libremente. Las direcciones de los canales se derivan de la dirección inicial.
- Página 18 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DQ 16x230VAC/1A ST MSO de 1 x 16 canales Al configurar un módulo de 1 x 16 canales (Shared Output interna del módulo, MSO), los canales 0 a 15 del módulo se copian a varios submódulos. Así, los canales 0 a 15 están presentes con valores idénticos en distintos submódulos.
- Página 19 Parametrización y direccionamiento 4.3 Área de direcciones La siguiente figura muestra la asignación del espacio de direcciones para los submódulos 1 y 2 y la información de calidad. Figura 4-3 Espacio de direcciones en la configuración como DQ 16x230VAC/1A ST MSO de 1 x 16 canales con información de calidad Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC...
-
Página 20: Referencia
Referencia Encontrará información sobre la funcionalidad Shared Input/Shared Output (MSI/MSO) interna del módulo en el manual de funciones PROFINET (https://support.industry.siemens.com/cs/ww/es/view/49948856), capítulo Shared Input/Shared Output (MSI/MSO) interna del módulo. Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC... -
Página 21: Avisos De Diagnóstico
Avisos de diagnóstico Indicadores de estado y error Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de DQ 16x230VAC/1A ST. Figura 5-1 LED del módulo DQ 16x230VAC/1A ST Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC... -
Página 22: Significado De Los Indicadores Led
Avisos de diagnóstico 5.1 Indicadores de estado y error Significado de los indicadores LED En la tabla siguiente se explica el significado de los indicadores de estado y de error. LED RUN y ERROR Tabla 5- 1 Indicadores de estados y errores RUN y ERROR Significado Solución ERROR... -
Página 23: Avisos De Diagnóstico
Avisos de diagnóstico 5.2 Avisos de diagnóstico Avisos de diagnóstico Avisos de diagnóstico Con cada evento de diagnóstico se emite un aviso de diagnóstico y en el módulo parpadea el LED ERROR. Los avisos de diagnóstico pueden leerse, por ejemplo, en el búfer de diagnóstico de la CPU. -
Página 24: Datos Técnicos
Datos técnicos Datos técnicos del DQ 16x230VAC/1A ST La tabla siguiente contiene los datos técnicos (versión de 12/2021). Encontrará una hoja de datos técnicos, diariamente actualizada, en Internet (https://support.industry.siemens.com/cs/ww/es/pv/6ES7522-5FH00-0AB0/td?dl=es). Referencia 6ES7522-5FH00-0AB0 Información general Designación del tipo de producto DQ 16x230VAC/1A ST (Triac) Versión funcional del HW... - Página 25 Datos técnicos Referencia 6ES7522-5FH00-0AB0 Salidas digitales Tipo de salida digital Triac Número de salidas de tipo M Sí Tipo P Sí Salidas digitales parametrizables Sí Protección contra cortocircuito Fusible, 6,3 A, lento • Fusible incorporado Tamaño del arrancador de motor según NEMA, máx.
-
Página 26: Aislamiento
Datos técnicos Referencia 6ES7522-5FH00-0AB0 Alarmas/diagnósticos/información de estado Función de diagnóstico Valores de sustitución aplicables Sí Alarmas • Alarma de diagnóstico Sí • Alarma de mantenimiento Diagnósticos • Vigilancia de la tensión de alimentación • Rotura de hilo • Cortocircuito LED señalizador de diagnóstico Sí;... -
Página 27: Reducción De Potencia (Derating) De La Corriente Total De Las Salidas (Por Módulo)
Datos técnicos Reducción de potencia (derating) de la corriente total de las salidas (por módulo) Las curvas siguientes muestran la capacidad de carga de las salidas en función de la posición de montaje del sistema de automatización S7-1500/sistema de periferia descentralizada ET 200MP y la temperatura ambiente. -
Página 28: Croquis Acotado
Croquis acotado Este anexo incluye el croquis acotado del módulo montado en un perfil soporte, así como un croquis acotado con tapa frontal abierta. Deben tenerse en cuenta las dimensiones al montar en armarios, salas de equipos, etc. Figura A-1 Croquis acotado del módulo DQ 16x230VAC/1A ST Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC... - Página 29 Croquis acotado Figura A-2 Croquis acotado del módulo DQ 16x230VAC/1A ST , vista lateral con tapa frontal abierta Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC...
-
Página 30: Registros De Parámetros
1 no se pueden leer. Con los juegos de parámetros 0 y 1 leídos se obtienen los juegos de datos de diagnóstico 0 y 1. Encontrará información adicional en el manual de producto del módulo de interfaz PROFIBUS DP, capítulo Alarmas en Internet (http://support.automation.siemens.com/WW/view/es/78324181). Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC... -
Página 31: Asignación De Juego De Datos Y Canal
Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Asignación de juego de datos y canal En la configuración de 1 x 16 canales, los parámetros se encuentran en los juegos de datos 64 a 79 y están asignados de la siguiente manera: •... - Página 32 Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Estructura de los juegos de datos 64 a 79 La figura siguiente muestra un ejemplo de la estructura del juego de datos 64 para el canal 0. La estructura es idéntica para los canales 1 a 15. Los valores en los bytes 0 y 1 son fijos y no deben modificarse.
-
Página 33: Estructura Del Juego De Datos 129
Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Estructura del juego de datos 129 Los estados actuales de los contadores de maniobras se leen con el juego de datos 129. El estado del contador se suministra en formato UDINT para cada canal. La figura siguiente muestra la estructura del juego de datos 129. -
Página 34: Estructura Del Juego De Datos 130
Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Estructura del juego de datos 130 Los valores límite de los contadores de maniobras se leen con el juego de datos 130. El valor de ajuste se suministra en formato UDINT para cada canal. La figura siguiente muestra la estructura del juego de datos 130. -
Página 35: Estructura Del Juego De Datos 131
Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Estructura del juego de datos 131 La figura siguiente muestra la estructura del juego de datos 131. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura B-4 Estructura del juego de datos 131: bytes 0 a 7 Módulo de salidas digitales DQ 16x230VAC/1A ST Triac (6ES7522-5FH00-0AB0) Manual de producto, 12/2021, A5E34934223-AC...
