GUIA DEL PROPIETARIO E INSTRUCCIONES DE INSTALACIÓN
Pasacascos:
retraíble con válvula y temperatura

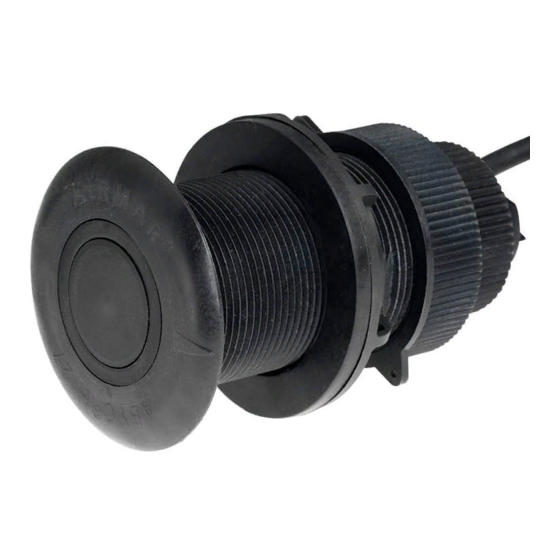

Transductor Tilted Element™
Ángulos de inclinación: 0 ° , 12 ° , 20 °
Modelo DT800
Patente http://www.airmar.com/patent.html
Para obtener unas prestaciones óptimas del producto y
reducir el riesgo de daños materiales, daños personales
o un accidente mortal, observe las precauciones si-
guientes.
ATENCIÓN: Utilice siempre gafas de seguridad, máscara
antipolvo, y protección auditiva durante la instalación.
ATENCIÓN: ¡La válvula no es una junta estanca! Utilice
siempre el inserto o el tapón obturador. Asegúrese de que el
inserto o el tapón obturador esté completamente insertado en
el casquillo y que le tapa roscada esté completamente
atornillada para lograr una junta estanca.
ATENCIÓN: Todas las juntas tóricas deben estar intactas y
bien lubricadas para resultar estancas. No coloque en seco el
inserto en le casquillo. Intentar instalar el inserto sin lubricar
todas las juntas tóricas puede dañarlas, posiblemente
impidiendo la inserción completa y para resultar estancas.
ATENCIÓN: La junta tórica AMARILLA debe estar colocada
cerca de la parte superior del inserto para resultar estanca.
ATENCIÓN: Para adaptar el inserto en un casquillo sin una
válvula, el inserto debe tener una junta tórica NEGRA cerca
de la parte superior para que la junta sea estanca.
ATENCIÓN: Coloque siempre el alambre de seguridad para
evitar que el inserto o el tapón obturador se salgan en el caso
improbable de que la tapa roscada se rompa o se rosque de
forma incorrecta.
ATENCIÓN: Cuando ponga el barco a flote, compruebe
inmediatamente si hay vía de agua. No deje el barco sin
comprobar durante más de tres horas. Incluso con la vía más
pequeña, la acumulación de agua puede ser considerable.
ATENCIÓN: Casquillo de acero inoxidable en casco de
metal—Verifique que la arandela toque el casco. No apriete
la tuerca del casco con la arandela contra el aislador, ya que
en tal caso el casquillo quedará flojo. Si es preciso, lije el
aislador hasta que la arandela repose contra el casco.
PRECAUCIÓN: No tire del sensor, ni lo lleve o sostenga por
el cable; podrían romperse las conexiones internas.
PRECAUCIÓN: La flecha en la parte superior del inserto
debe quedar orientada hacia la quilla o la línea de crujía del
barco. De este modo, el ángulo del elemento interior del
transductor quedará alineado con el ángulo de pantoque del
casco.
PRECAUCIÓN: Casquillo de plástico — No utilizar nunca
una barquilla con casquillo de plástico; el sensor que
sobresale quedaría expuesto a impactos.
PRECAUCIÓN: Casquillo de metal— No instale nunca un
casquillo metálico en un barco con sistema positivo de masa.
PRECAUCIÓN: Casquillo de acero inoxidable en casco
de metal—El casquillo de acero inoxidable debe aislarse del
casco de metal para prevenir la corrosión galvánica. Utilice el
aislador que se incluye.
PRECAUCIÓN: No utilice nunca disolventes. Los
limpiadores, los carburantes, los selladores, la pintura y otros
productos pueden contener disolventes fuertes, como la
acetona, que atacan a numerosos plásticos y reducen
considerablemente su resistencia.
PRECAUCIÓN: No utilice nunca chorro de arena ni agua a
presión para limpiar el sensor. Puede debilitar la estructura o
dañar los componentes internos.
Anote los datos que figuran en la etiqueta del cable para consultas posteriores.
Referencia N.º______________Fecha__________Frecuencia______kHz
Importante
Lea las instrucciones en su totalidad antes de proceder a la
instalación.En caso de discrepancia, estas instrucciones deben
prevalecer sobre otras instrucciones que pudiera contener el
manual del instrumento.
Aplicaciones
• El casquillo de plástico se recomienda únicamente para cascos
de fibra de vidrio o metal. No instale nunca un casquillo de plás-
tico en un casco de madera, ya que la expansión de la madera
puede fracturar el plástico.
• Para los cascos de fibra de vidrio o de madera se recomienda
el casquillo de bronce. No instale nunca un casquillo de bronce
en un casco de metal, ya que se producirá corrosión galvánica.
• Casquillo de acero inoxidable compatible con todos los mate-
riales de construcción del casco. Recomendado para prevenir
la corrosión galvánica en los cascos de metal, siempre que el
casquillo de acero inoxidable esté aislado del casco.
Adaptación del ángulo de inclinación del
transductor al ángulo de pantoque
Verifique que el modelo del transductor se corresponda con el
ángulo de pantoque del barco en el lugar en que se monte.
Compruebe el ángulo de inclinación indicado en la parte superior
de inserto del transductor (figura 1). Para medir el ángulo de
pantoque del casco en el lugar escogido para el montaje, utilice
un transportador de ángulos o un nivel digital (figura 2).
• Modelo de 0° para ángulos de pantoque de 0° a 7°
• Modelo de 12° para ángulos de pantoque de 8° a 15°
• Modelo de 20° para ángulos de pantoque de 16° a 24°
Figura 1. Parte superior del inserto del transductor
Copyright © 2006 Airmar Technology Corp.
Vista del espejo de popa
Figura 2. Ángulo de pantoque del casco
Copyright © 2005 Airmar Technology Corp.
Smart Sensor
™
casquillo plástico
perfil bajo
P617V
inclinación del casco
á
ngulo de pantoque
paralelo a la línea de
flotación
