Manejo
6.1 Guía de inicio rápido
Transmisión de la configuración de Trace al dispositivo
Procedimiento:
1. Transfiera la configuración de Trace al dispositivo con el botón
Se ejecutan las siguientes funciones:
– Se establece una conexión online con el dispositivo.
– La configuración de Trace se transfiere al dispositivo.
– Se activa la visualización.
– La vista cambia a la ficha "Cronograma".
Activación del registro
Procedimiento:
1. Haga clic en el botón
Visualización del registro

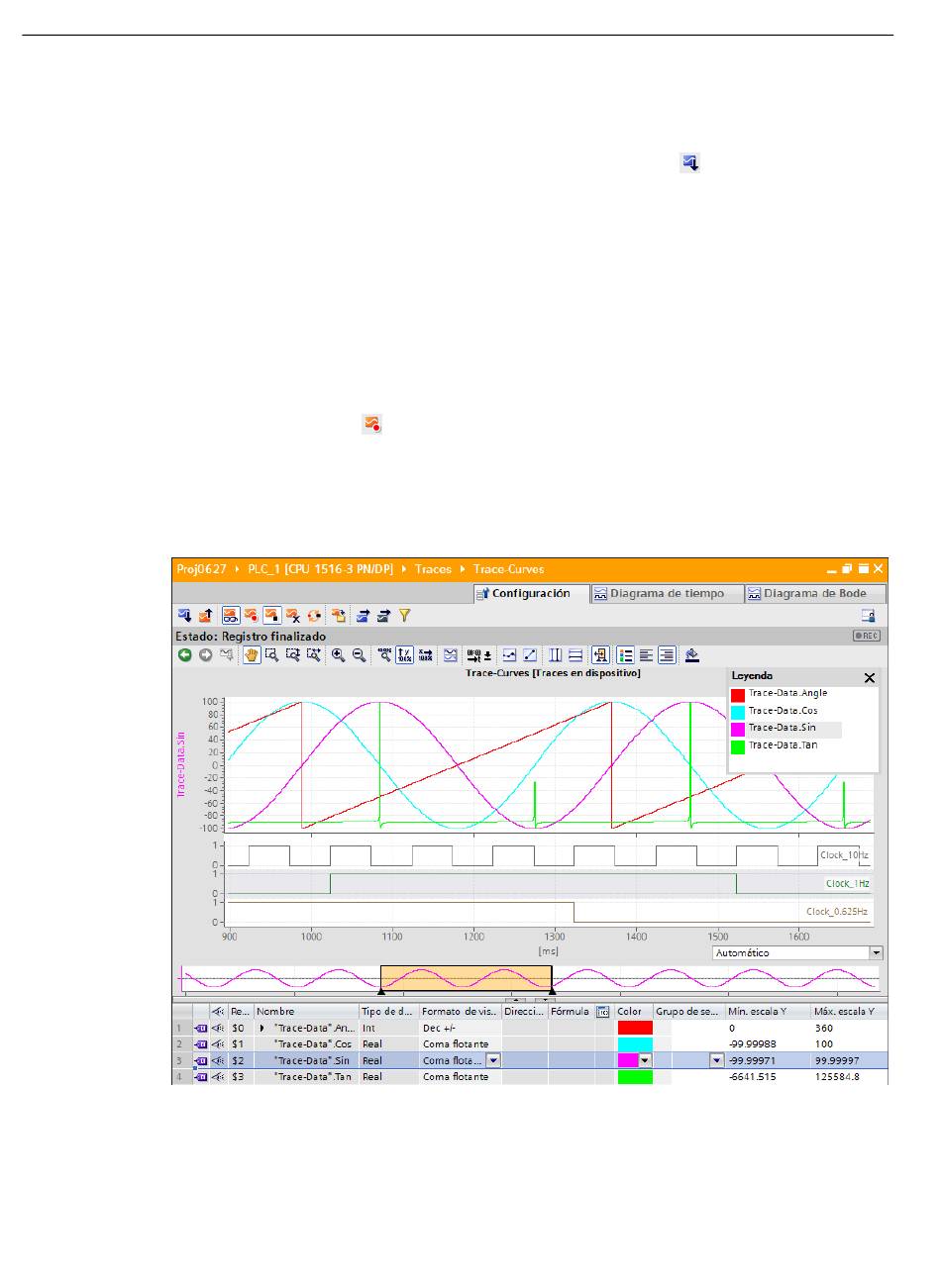

La siguiente figura muestra el diagrama de curvas con un registro:
