8-11. Ajuste del detenedor de bobina

1. Si se introduce demasiado el detenedor de bobina ① hacia la
dirección de la caja de bobina durante el corte de hilo, la
bobina dejará de girar acortando la longitud del hilo sobrante
por lo que puede producir costuras imperfectas.
2. Si no se introduce demasiado el detenedor de bobina ①
hacia la dirección de la caja de bobina, se suelta el hilo
superior del detenedor de bobina por lo que se acorta el hilo
produciendo costuras imperfectas.
3. Al hacer funcionar manualmente la función corta-hilo, la
cuchilla móvil se desliza y al coincidir el filo de la cuchilla
fija con la línea de ajuste del detenedor de bobina marcada
en la superficie superior de la cuchilla móvil, tal y como
muestra la figura 55, se para la máquina. Ajuste la parte de
conexión del detenedor de bobina ① de tal forma que se
sitúe en el centro de la parte saliente de la bobina ②
aflojando el tornillo ③. Compruebe si regresa sin problema
después del corte de hilo.
8-12. Ajuste de lubricación del gancho
(Modelo M
1. Acueste la máquina.
2. Si gira el tornillo de suministro de aceite ① en el sentido de
las agujas del reloj (+), aumenta el suministro de aceite en el
gancho.
3. Si gira el tornillo de suministro de aceite ① en el sentido
contrario de las agujas del reloj (-), disminuye el suministro
de aceite en el gancho.
y S de KM-2300)
①
②
①
③
①

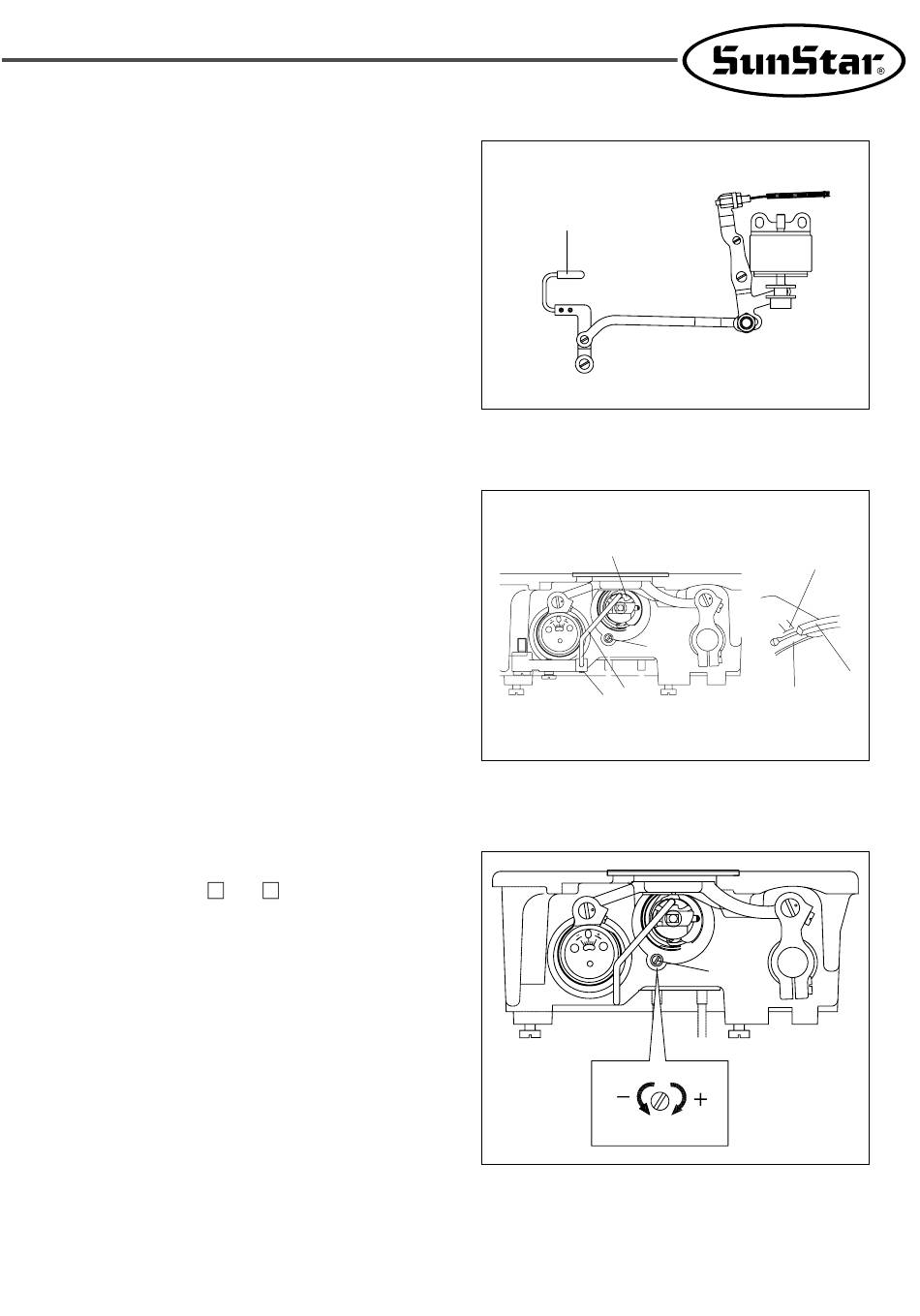

[Fig. 55]
Línea de ajuste del
detenedor de bobina
Cuchilla fija
Cuchilla móvil
[Fig. 56]
[Fig. 57]
