Conexión del cable de comunicación (RS-485)
Conecte la comunicación RS-485 cable (4 hilos) a la IntelliTouch, EasyTouch y SunTouch bordo del circuito.
1. Abra los cierres de resorte de la puerta que cierra del centro de carga, y abra la puerta.
2. Afloje los dos tornillos de retención del panel de control de exterior.
3. Baje el panel de control de exterior sobre sus bisagras para acceder a la placa personal situada detrás del
panel de control exterior.
4. Enrute el cable de cuatro conductores a través del orificio inferior del canal de conductores de baja tensión
desde el centro de carga hasta la placa personal.
5. Pele los conductores del cable ¼ de pulgada. Introduzca los hilos en los terminales enroscables
(proporcionados en el kit).
Asegure los cables con los tornillos. Asegúrese de que los códigos de los cables coincidan; Rojo = +15,
Amarillo = +DT, Verde = -DT, y GND = Negro.

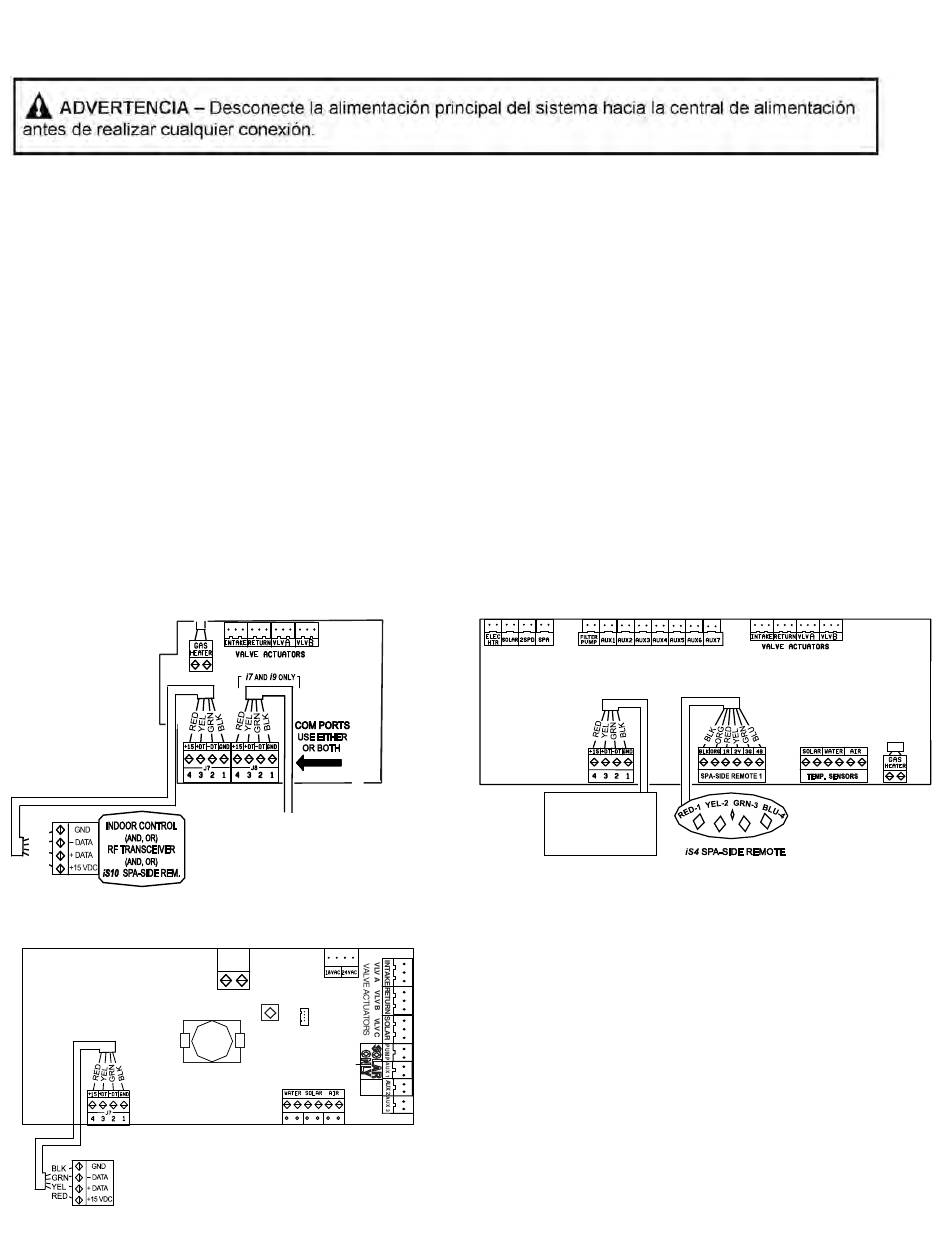

6. Introduzca el enchufe del cable en los conectores IntelliTouch COM PORTS (J7 o J8), EasyTouch J20, en
SunTouch (J11) situados en el lado izquierdo de la placa personal.
7. Cuando finalice la conexión, cierre el panel de control hasta su posición original y asegúrelo con los dos
tornillos de retención.
8. Cierre la puerta delantera del centro de carga. Ajuste los dos cierres con resorte.
9. Restaure la alimentación AC al sistema.
BLK
GRN
YEL
RED
Placa madre IntelliTouch
COM PORT
Placa madre SunTouch
Manual de instalación y guía del usuario del generador electrónico de cloro IntelliChlor
Personality board
(Connector J7 or J8)
GAS
HEATER
RESET
CLNR
Indoor Control Panel
IntelliChlor
IntelliFlo
RF Transceiver
Placa madre EasyTouch
Nota: EasyTouch / IntelliTouch de automatización de carga de
Centro Para obtener más información acerca de la conexión
IntelliChlor al centro de carga EasyTouch / IntelliTouch con una
función de SCG fuente de alimentación, consulte la EasyTouch ®
y IntelliTouch Piscina ® y el Sistema de Control de Spa (con el
IntelliChlor ® Generador de sal de cloro) Centro de carga de la
guía de instalación (P/N 521139).
31
