Retirada De La Plataforma Completa - Toro Workman HDX-D Manual Del Operador

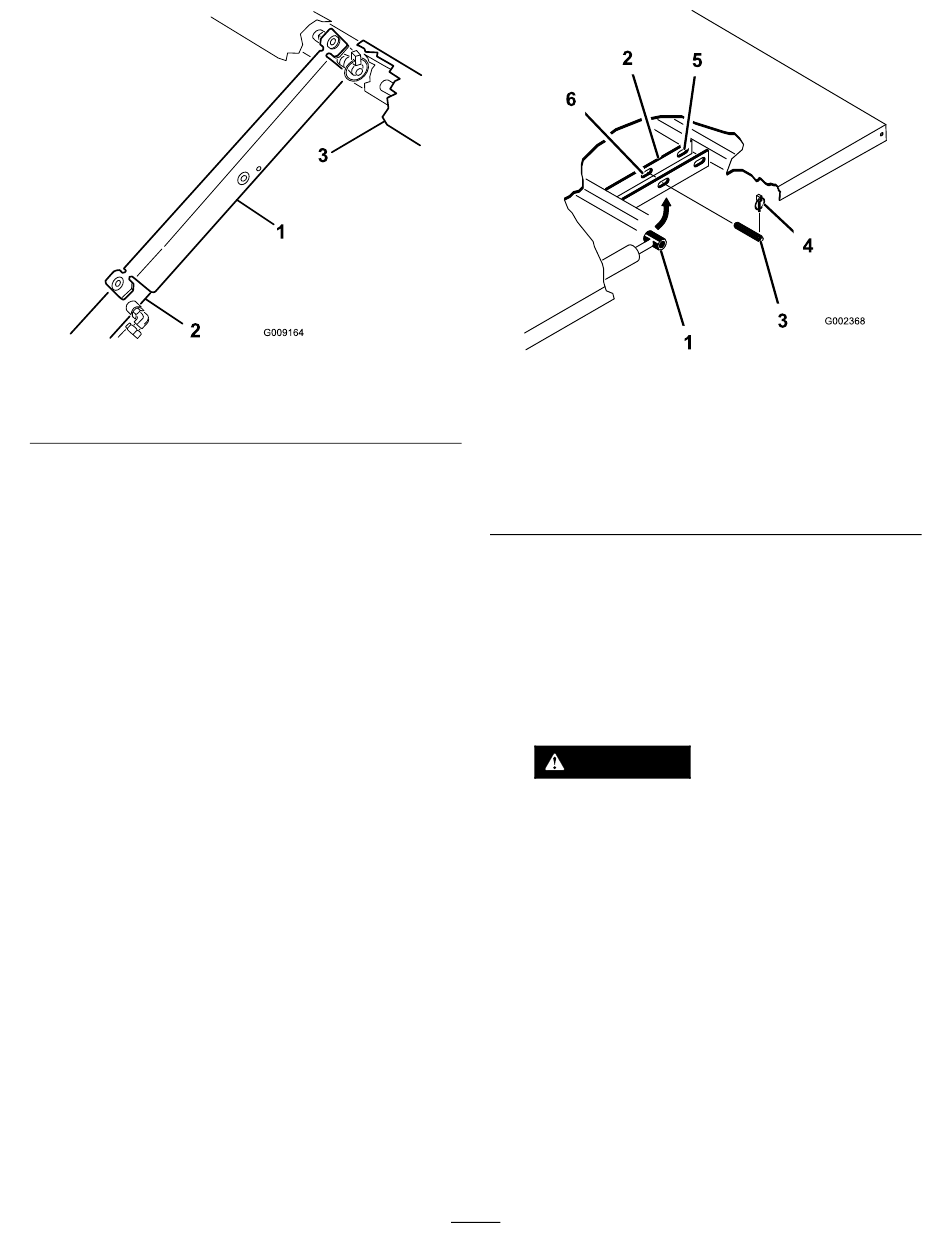

Figura 22
1. Soporte de la plataforma
2. Cuerpo del cilindro
4. Retire el soporte de la plataforma del cilindro e
insértelo en los soportes situados en la parte
trasera del panel del ROPS.
Importante:
No intente bajar la plataforma
con el soporte de seguridad de la plataforma
colocado sobre el cilindro.
Retirada de la plataforma
completa
1. Arranque el motor, engrane la palanca de
elevación hidráulica y baje la plataforma hasta
que los cilindros queden sueltos en las ranuras.
2. Suelte la palanca de elevación y pare el motor.
3. Retire las chavetas de los extremos exteriores
de los pasadores de las varillas de los cilindros
(Figura 23).
g009164
3. Plataforma
1. Rótula del cilindro
2. Chapa de montaje de la
plataforma
3. Pasador de horquilla
4. Retire los pasadores que fijan las rótulas de las
varillas de los cilindros a las chapas de montaje
de la plataforma empujando los pasadores hacia
dentro (Figura
5. Retire los pasadores de seguridad y los
pasadores que fijan las placas de giro al bastidor
(Figura 23).
6. Levante la plataforma de la máquina.
CUIDADO
La plataforma completa pesa
aproximadamente 148 kg, así que
no intente instalarla o retirarla usted
solo.
Utilice una grúa u obtenga la ayuda de
dos o tres personas más.
7. Guarde los cilindros en los clips de
almacenamiento.
8. Engrane la palanca de bloqueo de elevación
hidráulica de la máquina para evitar que se
extiendan accidentalmente los cilindros de
elevación.
36
Figura 23
4. Pasador de seguridad
5. Ranuras traseras
(plataforma completa)
6. Ranuras delanteras
(plataforma completa de
2/3)
23).
g002368
