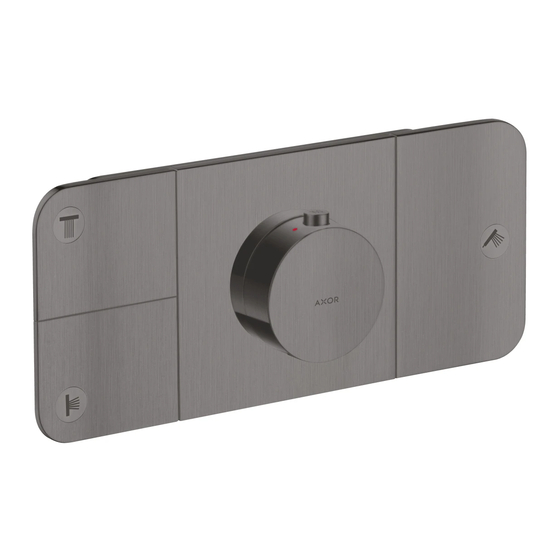

- Página 1 AXOR One 45711xx1 AXOR One 45712xx1 EN Installation / User Instructions / Warranty FR Instructions de montage / Mode d'emploi / Garantie AXOR One 45713xx1 ES Instrucciones de montaje / Manejo / Garantía I N S T A L L A T I O N...
-
Página 2: Technical Information
* Please know and follow all applicable local plumbing * Vous devez connaître et respecter tous les codes de plom- codes when setting the temperature on the water heater. berie locaux applicables pour le réglage de la température du chauffe-eau. I NSTALL ATI ON CO N SIDE R ATION S À PRE NDRE EN CO NSIDÉ RATION POUR ⁄ For best results, Hansgrohe recommends that this unit L’I NSTA LL ATION be installed by a licensed, professional plumber. ⁄ Pour de meilleurs résultats, Hansgrohe recommande ⁄ Please read over these instructions thoroughly que ce produit soit installé par un plombier profes- before beginning installation. Make sure that you sionnel licencié. -
Página 3: Datos Tecnicos
E S P A Ñ O L DATOS TEC N ICO S TOOLS REQUIRED / OUTILE S UTILES / HERRA MIENTA S ÚTIL ES Presión en servicio recomendada 15 - 75 PSI (0.1-0.5 MPa) máximo 145 PSI (1 MPa) Temperatura del agua caliente 12 mm recomendada 120°-140° F (49°- 60°C)* máximo 176°F (80° C)* Caudal máximo @ 44 PSI 45711xx1 5.8 GPM (21.9 L/min) 45712xx1, 45713xx1 1.75 GPM (6.6 L/min) * Debe conocer y cumplir todos los códigos locales apli- 17 mm cables para ajustar la temperatura del calentador de agua. 7 mm CO NSI D E R AC IO N E S PAR A L A I NSTA L AC IÓ... - Página 4 AXOR One 1" (25 mm) 9⅜" (238 mm) 45711xx1 2⅝" 4"(103 mm) 5⅜" (135 mm) (67 mm) AXOR One 10⅝" (270 mm) 1" 45712xx1 (25 mm) 2⅝" 5⁵⁄₁₆" (135 mm) 5⁵⁄₁₆" (135 mm) (67 mm) AXOR One 45713xx1 1" 10⅝" (270 mm) (25 mm) 2⅝"...
- Página 5 SU G G EST ED IN STALL AT IONS / SUGGE STIO NS D'IN STA LL ATION / SU G E R EN CI AS DE I NSTAL ACIÓN AXOR One AXOR One 45711xx1 45712xx1 NPT ½ NPT ½ NPT ½ NPT ½ NPT ½ NPT ½ NPT ½...
- Página 6 S UG G ESTED IN STAL L ATIONS / SUGGE STION S D' IN STALL ATION / S UG ER EN CI AS D E I NSTAL ACI Ó N AXOR One 45713xx1 NPT ½ NPT ½ NPT ½ NPT ½ NPT ½...
- Página 7 I N S T A L L A T I O N / I N S T A L L A T I O N / I N S T A L A C I Ó N ¹...
- Página 8 4 mm 17 mm E N G L I S H F R A N A I S E S P A Ñ O L Seal the wall around Scellez le mur autour du Selle la pared alrededor the plaster shield using protecteur à l'aide d'un del protector de waterproof sealant. agent d'étanchéité. yeso con un sellador impermeable. Remove the plug and the flush Retirez le bouchon et l'insert de Retire el conector y el inserto de insert. rinçage. lavado.
- Página 9 12 mm (2.9 ft-lb / 4 Nm) E N G L I S H F R A N A I S E S P A Ñ O L Remove the check valve covers. Retirez les caches des clapets Retire las tapas de la válvula de anti-retour. retención. Insert the check valves. Insérer les clapets anti-retour. Inserte las válvulas de retención. Install the check valve covers. Mettez les caches des clapets Instale las tapas de la válvula de Lightly lubricate the o-rings using anti-retour. retención. white plumber's grease. Lubrifiez légèrement les joints Lubrique ligeramente los retenes toriques en utilisant de la graisse...
- Página 10 I N S T A L L A T I O N / I N S T A L L A T I O N / I N S T A L A C I Ó N 4 5 7 11 X X 1 4 mm (1.47 ft-lb /...
- Página 11 4 5 7 11 X X 1 4 mm (0.74 ft-lb / M5x25 1 Nm) M5x10 4 mm (3.7 ft-lb / 5 Nm) E N G L I S H F R A N A I S E S P A Ñ O L Install the control panel. Installez le tableau de Instale el panel de control. commande.
- Página 12 4 5 7 11 X X 1 E N G L I S H F R A N A I S E S P A Ñ O L Turn the water on at the main. Ouvrez l'eau à la valve Abra el paso del agua en la principale. entrada del suministro. Rotate the thermostatic cartridge stem until the output water is Tournez la tige de la cartouche Gire el vástago del cartucho ter- 104°F (40 °C). thermostatique jusqu’à ce que mostático hasta que el agua de l’eau qui s’écoule atteigne 40 °C salida esté en 40 °C (104°F).
- Página 13 4 5 7 11 X X 1 2 mm E N G L I S H F R A N A I S E S P A Ñ O L Install the handle so that the Installez la poignée de sorte que Instale la manija de forma que safety stop override button is le bouton de surpassement de la el botón de vencimiento de tope aligned with the notch on the top butée de sécurité soit aligné avec de seguridad esté alineado con of the sleeve. l'encoche qui se trouve sur la la ranura en la parte superior del partie supérieure de la poignée.
- Página 14 I N S T A L L A T I O N / I N S T A L L A T I O N / I N S T A L A C I Ó N 4 5 7 1 2 X X 1 4 mm (1.47 ft-lb /...
- Página 15 4 5 7 1 2 X X 1 A XOR One A XOR One 45712XXX 45712XXX STEP 3 STEP B1 E N G L I S H A. If using the top and bottom ports, proceed to step 3. B. If using both top ports, first exchange the position of the cartridge on the left (Step B1 and SW 10 mm B2). Proceed to step 3. F R A N A I S SW 19 mm A. Si vous utilisez les ports supérieur et inférieur, passez à...
- Página 16 4 5 7 1 2 X X 1 4 mm (0.74 ft-lb / 1 Nm) M5x25 M5x10 4 mm (3.7 ft-lb / 5 Nm) E N G L I S H F R A N A I S E S P A Ñ O L Install the control panel. Installez le tableau de Instale el panel de control.
- Página 17 4 5 7 1 2 X X 1 E N G L I S H F R A N A I S E S P A Ñ O L Turn the water on at the main. Ouvrez l'eau à la valve Abra el paso del agua en la principale. entrada del suministro. Rotate the thermostatic cartridge stem until the output water is Tournez la tige de la cartouche Gire el vástago del cartucho ter- 104°F (40 °C). thermostatique jusqu’à ce que mostático hasta que el agua de l’eau qui s’écoule atteigne 40...
- Página 18 4 5 7 1 2 X X 1 2 mm E N G L I S H F R A N A I S E S P A Ñ O L Install the handle so that the Installez la poignée de sorte que Instale la manija de forma que safety stop override button is le bouton de surpassement de la el botón de vencimiento de tope aligned with the notch on the top butée de sécurité soit aligné avec de seguridad esté alineado con of the sleeve.
- Página 19 I N S T A L L A T I O N / I N S T A L L A T I O N / I N S T A L A C I Ó N 4 5 7 1 3 X X 1 4 mm (1.47 ft-lb /...
- Página 20 4 5 7 1 3 X X 1 4 mm (0.74 ft-lb / 1 Nm) M5x25 M5x10 4 mm (3.7 ft-lb / 5 Nm) E N G L I S H F R A N A I S E S P A Ñ O L Install the control panel. Installez le tableau de Instale el panel de control.
- Página 21 4 5 7 1 3 X X 1 E N G L I S H F R A N A I S E S P A Ñ O L Turn the water on at the main. Ouvrez l'eau à la valve Abra el paso del agua en la principale. entrada del suministro. Rotate the thermostatic cartridge stem until the output water is Tournez la tige de la cartouche Gire el vástago del cartucho ter- 104°F (40 °C). thermostatique jusqu’à ce que mostático hasta que el agua de l’eau qui s’écoule atteigne 40 °C...
- Página 22 4 5 7 1 3 X X 1 2 mm E N G L I S H F R A N A I S E S P A Ñ O L Install the handle so that the Installez la poignée de sorte que Instale la manija de forma que safety stop override button is le bouton de surpassement de la el botón de vencimiento de tope aligned with the notch on the top butée de sécurité soit aligné avec de seguridad esté alineado con of the sleeve.
- Página 23 SET THE HIGH TEMPERATURE LIMIT STOP, JUSTIFY THE HANDLE / RÉGLEZ LA BUTÉE DE LIMITE D’EAU CHAUDE, RÉGLEZ LA POIGNÉE / FIJE EL TOPE DE LÍMITE DE ALTA TEMPERATURA, AJUSTE LA MANIJA 2 mm 4 mm 7 mm...
- Página 24 **Follow all applicable local plumbing codes when setting the high temperature limit stop. To prevent scald injury, the maximum output temperature of the shower valve must be no higher than 120°F (49°C). In Massachusetts, the maximum output temperature can be no higher than 112°F (44°C). **Pour empêcher des blessures par ébouillantement, la température de sortie maximale du robinet de douche ne doit pas excéder 120°F (49°C). Au Massachusetts, la température de sortie maximale du robinet de douche ne doit pas excéder 112°F (44°C). **Al prevnent escalda herida, la temperatura de salida máxima de la válvula de chaparrón no debe ser más alto que 120°F (49°C). En Massachusetts: la temperatura de salida máxima de la válvula no puede ser más alto que 112°F (44°C). 7 mm 0.6 ft-lb 0.8 Nm 4 mm 0.74 ft-lb 1 Nm...
- Página 25 2 mm J U S T I F Y T H E H A N D L E / R É G L E Z L A P O I G N É E / A J U S T E L A M A N I J A 2 mm 2 mm...
- Página 26 R E P L A C E M E N T P A R T S / P I È C E S D É T A C H É E S / R E P U E S T O S AXOR One 98127000 45711xx1...
- Página 27 AXOR One 45713xx1 98127000 (11x2) 98282XX1 98913000 95758000 98128000 M5x55 (13x2) 97980000 92541000 98210000 95758000 (57x2) 95758000 98390000 92600XX1 (26x1.5) 97664000 92614000 (M5x25) 92613XX0 M5X10 92599XX1 98210000 (57x2) 97669000 95181000 XX = COLORS / COULEURS / ACABADOS 00 = Chrome 67 = Matte Black...
- Página 28 U S E R I N S T R U C T I O N S / I N S T R U C T I O N S D E S E R V I C E / M A N E J O ouvert fermé...
- Página 29 C H E C K V A L V E M A I N T E N A N C E / E N T R E T I E N D E L E S C L A P E T S A N T I - R E T O U R / M A N T E N I M I E N T O D E L A S V Á...
- Página 30 12 mm 12 mm 2.9 ft-lb / 4 Nm 4 mm (1.47 ft-lb / 19 mm 2 Nm) M5x55...
- Página 31 45711xx1 page / página 11 19 mm 45712xx1 page / página 16 45713xx1 page / página 20...
- Página 32 T R O U B L E S H O O T I N G FAU LT C AUS E RE MEDY Insufficient water — Supply pressure inadequate — Check water pressure (If a pump has been installed check to see if the pump is working). — Regulator filter dirty — Clean filter in front of the mixer and on the thermostat cartridge — Shower filter seal dirty — Clean filter seal between shower and hose Crossflow, hot water being forced into —...
-
