5
Antes de la puesta en servicio
5.1
Determinar terminación de red
Terminación

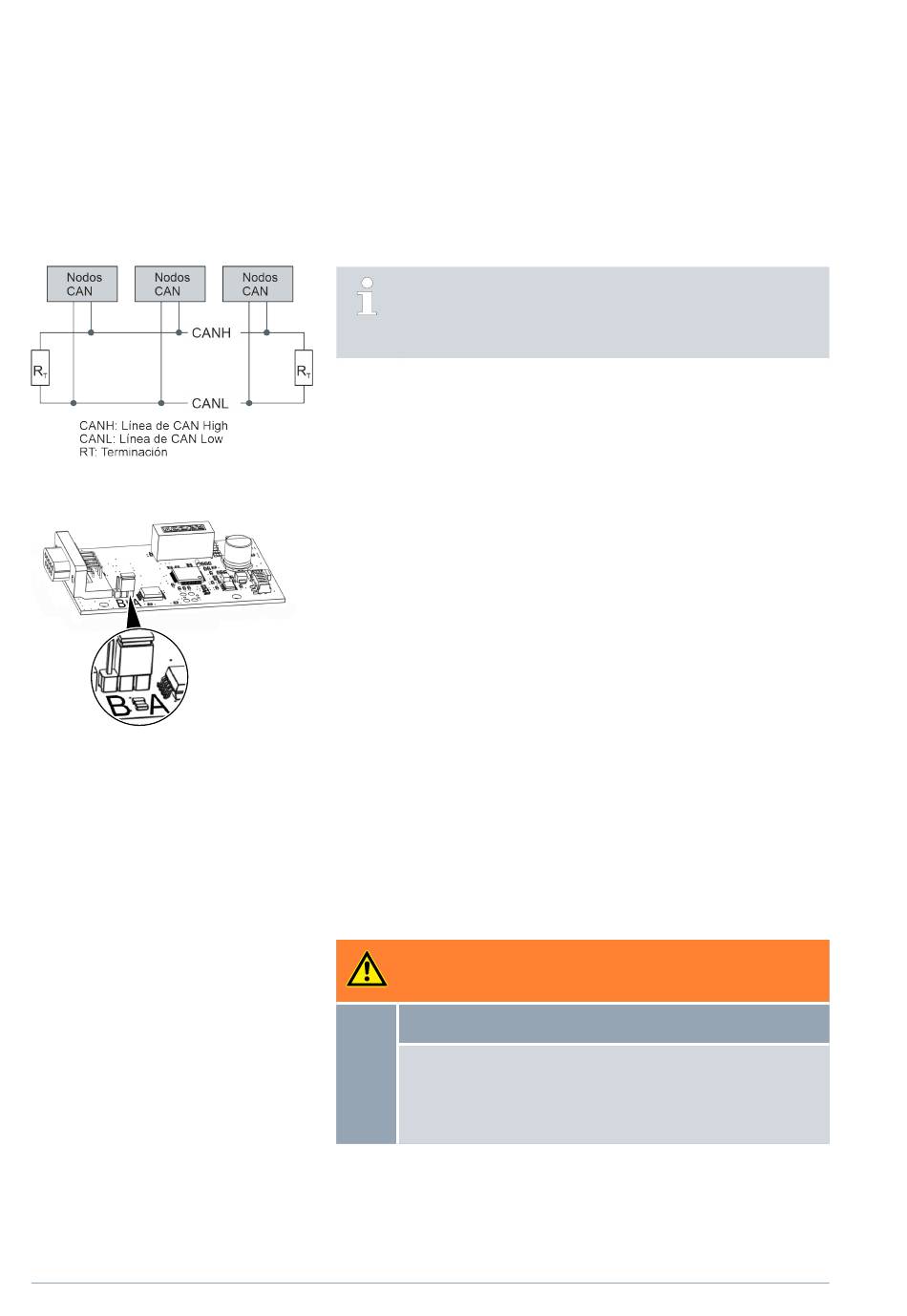

Fig. 2: Terminación de CAN
Fig. 3: Placa de circuito impreso del módulo
CAN
5.2
Montaje del módulo de interfaz
12 / 44
Un bus CAN requiere de forma imprescindible una terminación
de bus en forma de red de terminación (Fig. 2). Esto garantiza
un estado de reposo definido en las fases de alta impedancia del
funcionamiento del bus.
En la placa de circuito impreso del módulo insertable, debe haber un jumper.
Si el jumper está colocado en la posición A, la red tiene una terminación con
una resistencia de 120 Ohm (Fig. 3).
Si el jumper está colocado en la posición B, la red no tiene terminación
(ajuste de fábrica).
El módulo de interfaz se conecta a un cable plano LiBus interno y se
inserta en un compartimento modular libre. El número y la disposición de
los compartimentos modulares varían según el equipo. Los compartimentos
modulares se protegen con una tapa que se atornilla a la carcasa o se enchufa
en la abertura del compartimento.
¡ADVERTENCIA!
Contacto con componentes sometidos a tensión
Descarga eléctrica
Antes de cualquier trabajo de montaje, desconecte el
equipo de la red eléctrica.
Tenga siempre en cuenta las medidas de seguridad contra
las descargas electrostáticas.
Módulo de interfaz LRZ 933
V1
