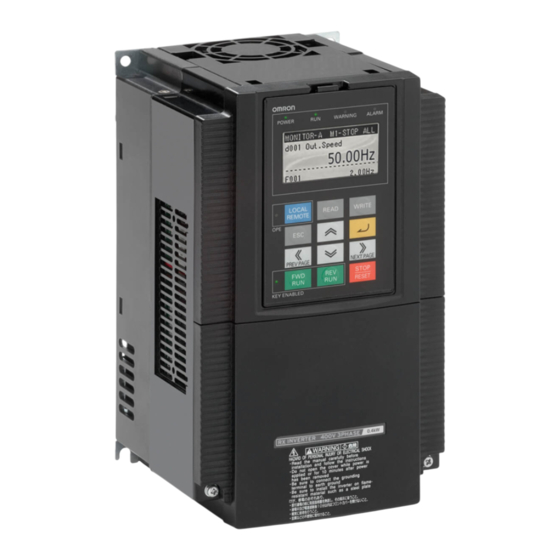

Omron 3G3RX Guía Básica

Control PID de un sistema de Ventilación
Guía básica de puesta en marcha
Introducción
Conexionado del circuito de control
Introducción
Conexionado del circuito de potencia
Según el modelo:
Baja potencia
Alta potencia
3G3RX
Descripción
Fuente de consigna de PID
A001
01: por Terminales (E. Analógica)
02: por Operador Digital (F001)
A002
Selección de comando de marcha
01: por Terminales (E. Digital)
02: por Operador Digital (Teclado)
A003
Frecuencia base del motor
Curva característica de V/f
A044
01: Par variable
03: Control vectorial sin sensor
b012
Corriente nominal del motor
Corriente límite de sobrecarga
b022
120% de la corriente nominal
Selección de condición de carga
00: Par constante (Para aplicaciones de turbina,
b049
modificar A044
01: Par variable (Aplicaciones generales)
C001
Entradas multifunción [1] - [8]
-
[2] C002 = 12 Fallo externo
C008
[3] C003 = 18 Reset de error
C021
Salidas multifunción [11] - [15]
-
[11] C021 = 00 Variador en marcha
C025
[12] C022 = 04 Desviación excesiva PID (C044)
C026
Función salida relé [AL1] - [AL2]
05: Variador en Alarma
H003
Selección de potencia del motor
H004
Selección de nº de polos del motor
Corriente de vacío del motor
H023
Aprox. 50% de la corriente nominal
F002
Tiempo de aceleración
F003
Tiempo de deceleración
CONTROL PID
A071
Habilitación de PID
A072
Ganancia Proporcional (P)
A073
Tiempo Integral (I)
A074
Tiempo Derivativo (D)
A075
Escalado de PID
Origen de realimentación de PID (PV)
A076
01: por Terminal OI (Entrada 4-20 mA)
Función PID inverso
A077
00: OFF (Error = SP – PV)
01: ON (Error = PV – SP)
Consigna de PID (SP)
F001
Si A001 = 02
BÚSQUEDA DE VELOCIDAD
Selecc. de reinicio tras micro corte o baja tensión
00: Sin reinicio, se muestra alarma
b001
02: Reinicio tras búsqueda de frecuencia (< b002)
04: Búsqueda de vel. por corriente
Selecc. de reinicio por sobrecorriente / sobretensión
00: Sin reinicio, se muestra alarma
b008
02: Por búsqueda de frecuencia
04: Búsqueda de vel. por corriente
Selección de parada
b091
00: Tiempo F003
Selecc. de reinicio tras parada por marcha libre
b088
00: a 0 Hz 01: Por búsqueda de frecuencia
02: Por búsqueda de velocidad por corriente
Selecc. de reinicio tras hacer reset de fallo
C103
00: a 0 Hz 01: Por búsqueda de frecuencia
02: Por búsqueda de velocidad por corriente
Corriente de salida en búsqueda de vel. por corriente
b028
Si el variador se bloquea por fallo, reducir
b029 Deceleración tras búsqueda de vel. por corriente
Frec. de inicio en búsqueda de vel. por corriente
b030
02: Frecuencia de consigna actual
Parámetro de motor
Ver Paso 1
Ver Paso 2
,,
,,
b012
= 3, a control vectorial)
Ver Paso 4
Ver Paso 3
Sistema de calor
Sistema de frío
* Escalable por A075
Ver Paso 5
(< b002)
(<b010 · b011)
(<b010 · b011)
01: Por marcha libre
b028
Valor final
50.00 Hz
01
A
A
01
-
-
-
A
10.00 s
10.00 s
01
(1.0)
(1.0) s
(0.0) s
-
01
00
- %*
02
02
01
01
01
(b012) A
(0.5) s
(02)
