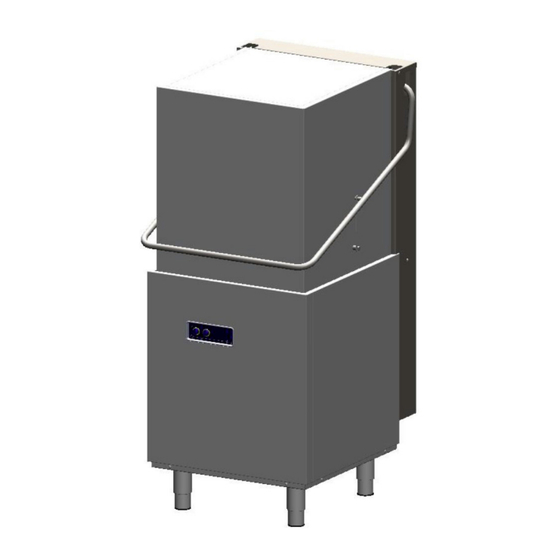

- Página 1 INSTRUCCIONES DE USO v2.6-04.2016 LAVAVAJILLAS DE CAMPANA Modell: 803025, 803026, 803027 Stalgast Radom sp. z o.o. ul. Staniewicka 5 03-310 Varsovia tel.: 022 517 15 75 fax: 022 517 15 77 www.stalgast.com email: stalgast@stalgast.com...
- Página 2 TABLE DES MATIÈRES 1. INSTRUCCIONES DE SEGURIDAD ...................3 2. DESTINO DEL EQUIPO ......................3 3. PARÁMETROS TÉCNICOS ......................4 4. CARACTERÍSTICAS DE DISEÑO DEL EQUIPO ...............5 5. INSTALACIÓN ..........................6 6. NORMAS DE SEGURIDAD E HIGIENE ..................7 7. MANEJO DEL DISPOSITIVO ......................8 7.1. Medidas a realizar antes de comenzar el proceso de lavado ................8 7.2.
-
Página 3: Instrucciones De Seguridad
Gracias por adquirir nuestro producto. Antes de realizar la primera puesta en marcha del equipo rogamos lea detenidamente las siguientes instrucciones de uso. Queda terminantemente prohibida la copia de las presentes instrucciones sin la autorización del fabricante. ATENCIÓN: Conserve las instrucciones en un lugar seguro, accesible al personal. Las fotografías y figuras presentadas en el manual tienen carácter orientativo y podrían diferenciarse del equipo adquirido. -
Página 4: Parámetros Técnicos
3. PARÁMETROS TÉCNICOS Modelo 803025, 803026, 803027 Dimensiones (ANCHxPROFxALT) 690x794x1500 mm Tensión de alimentación: 400 V/3+N Frecuencia 50 Hz Consumo máximo de energía 10000 W Presión del suministro de agua 200-600 kPa Temperatura del suministro de agua 15±5 °C Dureza del agua en la red de suministro de agua... -
Página 5: Instalación
4. INSTALACIÓN 1. Conexión del equipo con la fuente de energía eléctrica. La conexión del equipo a la red eléctrica únicamente puede ser realizada por un empleado del servicio técnico, conforme a la normativa vigente. Los parámetros eléctricos del equipo se muestran en la tabla del punto 3. No está permitida la realización de una protección eléctrica para dos dispositivos. -
Página 6: Normas De Seguridad E Higiene
Conserve los elementos del embalaje fuera del alcance de niños y animales, ya que podrían causar accidentes. Todos los materiales utilizados en el embalaje del equipo son respetuosos con el medio ambiente y pueden almacenarse de forma segura en un lugar adecuado. Los elementos destinados al reciclaje están marcados de la siguiente forma: •... -
Página 7: Manejo Del Dispositivo
No utilice disolventes como alcohol, trementina sobre el lavavajillas, ya que podría provocar una explosión. Evite utilizar el lavavajillas con vajillas llenas de restos de comida. El lavavajillas ni ninguno de sus elementos deberá utilizarse como escalera o pilar de soporte para otros dispositivos u objetos. - Página 8 Flecha hacia arriba - flecha hacia arriba C1-90 seg. C2-120 seg. C3-180 seg. Botón stop - apagado del equipo (no desconecta el dispositivo de la red eléctrica, la desconexión completa del aparato ocurre cuando se retira el enchufe del contacto o se desconecta el interruptor general, es decir, HEBLEM), detiene el proceso de lavado y aclarado.
-
Página 9: Configuración Recomendada
CONFIGURACIÓN DE FÁBRICA (se recomienda no cambiarla) Pulse de nuevo . En la pantalla aparece la información: - temperatura mínima de escaldado (50- 90oC). Con las flechas se puede cambiar la duración de entrada de agua en la pantalla 2. Pulse de nuevo . -
Página 10: Descripción De Errores
5. Tabla de errores Código de errores Descripción de errores EP 1 se ha sobrepasado el tiempo de llenado, inicio de segundo intento EP 2 se ha sobrepasado dos veces el tiempo de llenado, final del intento E1 LO temperatura demasiado baja en la sonda T1 (inferior a 0 grados) (o corte en el circuito de la sonda) E1 HI temperatura demasiado alta en la sonda T1 (superior a 110 grados) (o cortocircuito en el circuito... -
Página 11: Lavado Y Aclarado De La Vajilla
Su uso podría provocar la formación de una gran cantidad de espuma en el lavavajillas. • Le recomendamos productos de la empresa Stalgast. Están especialmente diseñados para los lavavajillas de nuestra empre- • Una vez relleno preste atención a que el detergente no entre en el recipiente del abrillantador y viceversa. -
Página 12: Vaciado Del Lavavajillas (Opción)
No mezcle distintos detergentes. Podría provocar, como efecto de la cristalización, la avería del dosificador. Abra la válvula Compruebe: Que el interruptor general está apagado, aparecerá El nivel de detergente Que los filtros estén “OFF” en la pantalla. líquido y de abrillantador en correctamente colocados, los recipientes. - Página 13 El equipo no lava Bomba de lavado averiada Teléfono del servicio técnico Presión de bomba baja Limpie los filtros de la bomba Temperatura de agua demasiado baja Corrija el periodo de calentamiento del agua Producto de lavado incorrecto Contacte con el fabricante Brazo cubierto de cal o presencia de cuerpos extraños Limpie el brazo y elimine los cuerpos...
-
Página 14: Mantenimiento
9. MANTENIMIENTO Antes de comenzar cualquier tarea de mantenimiento desconecte el aparato de la red eléctrica, El mantenimiento diario consiste en retirar los restos de la cámara y lavarla con un paño húmedo con líquido lavavajillas y secarla a continuación con un paño seco. Está prohibido lavar el equipo bajo agua corriente o utilizar aparatos de lavado a presión. -
Página 15: Embalado, Carga Y Transporte
El transporte debería realizarse en medios de transporte cubiertos. Durante el transporte el lavavajillas debería estar protegido contra el deslizamiento, fuertes vibraciones y otro tipo de posibles daños mecánicos. 11. LISTADO DE PIEZAS DE REPUESTO Nº. Nombre de la pieza Índice 803025 803026 803027 Calentador de agua 10kW_conjunto M72216 Cubierta del calentador de agua M72182 Cable de alimentación 400V... - Página 16 Guía de la cesta del lavavajillas M72170 Soporte de la guía de la cesta del lavavajillas M72158 Apriete de las juntas de desagüe M72187 Junta de desagüe M72189 Cuerpo del desagüe M72179 Adaptador de goma bomba de agua-cuerpo de desagüe M72228 Adaptador de goma bomba de agua-tubo de suministro M72230...
-
Página 17: Esquema Eléctrico
12. ESQUEMA ELÉCTRICO 12.1. Diagrama esquemático de corriente eléctrica - 17 -... -
Página 18: Diagrama Esquemático De Corriente Eléctrica De La Placa Ejecutiva
12.2. Diagrama esquemático de corriente eléctrica de la placa ejecutiva - 18 -... -
Página 19: Diagrama Esquemático De Corriente Eléctrica De La Placa De Control
12.3. Diagrama esquemático de corriente eléctrica de la placa de control Cámara Calentador de agua Calentador de agua - 19 -... -
Página 20: Eliminación Del Equipo
13. ELIMINACIÓN DEL EQUIPO Al acabar la vida útil del aparato o al comprar uno nuevo en la empresa Stalgast, usted puede entregar su viejo equipo. Envíenos su aparato usado y una empresa especializa llevará a cabo su eliminación conforme a la Ley sobre aparatos eléctricos y electrónicos usados (DO L.
