NOTE QUE...

O Zone Manager deve ir em uma zona seca e com os cuidados de qualquer elemento elétrico.
Qualquer conexão, desconexão ou manipulação de elementos no gerenciador de zona deve ser feita com o
sistema desconectado da rede elétrica.
É um sistema que funciona com vários elementos externos, caldeira, grupos de impulsão, sondas, etc., por
isso é extremamente importante que leia os manuais fornecidos e ligue todos os cabos correctamente.
É imprescindível uma boa comunicação entre os diferentes elementos da instalação, os cabos envolvidos
nessa comunicação devem estar devidamente protegidos e recomenda-se canalizá-los através de tubos ou calhas de
proteção para evitar a deterioração.
3. O QUE ESTÁ INCLUÍDO NA CAIXA.
Seu Zone Manager inclui o próprio gerenciador, bem como o manual de instruções.
Cabo de conexão entre o gerenciador, periferia e teclado.
Como a Ecoforest não pode proteger nem a área de montagem nem os elementos a serem montados no
sistema, o cliente executa o cabeamento, grupos e elementos externos.
4. INSTALAÇÃO DO ZONE MANAGER (GERENCIADOR DE ZONAS).
Dedique alguns minutos para planejar a instalação dos diferentes elementos que serão gerenciados através
da caldeira e do gerenciador de zonas (Zone Manager) para evitar repensar no futuro.
Aconselhamos começar pela instalação da caldeira por se tratar de um dos elementos maiores e daí partirão
os tubos e cabos para a instalação hidráulica e elétrica.
Abra o gerenciador de zonas em uma mesa para evitar que a tampa caia no chão, removendo os parafusos
na frente e, em seguida, removendo a tampa.
Localize os pontos de fixação do gerenciador e mova-os para a parede, verificando previamente que nem os
canos de água nem a rede elétrica passam pela parede, auxiliado por um detector de metais.
Recomendamos o uso de buchas de pelo menos 8 mm e parafusos adequados para essas buchas.
Depois de pendurada a caixa, passaremos os cabos de conexão pela parte inferior, pelos ilhós, após o corte
das referidas peças.
No prensa-cabo recomenda-se fazer apenas o corte certo, sendo preferível que os cabos passem estreitos.

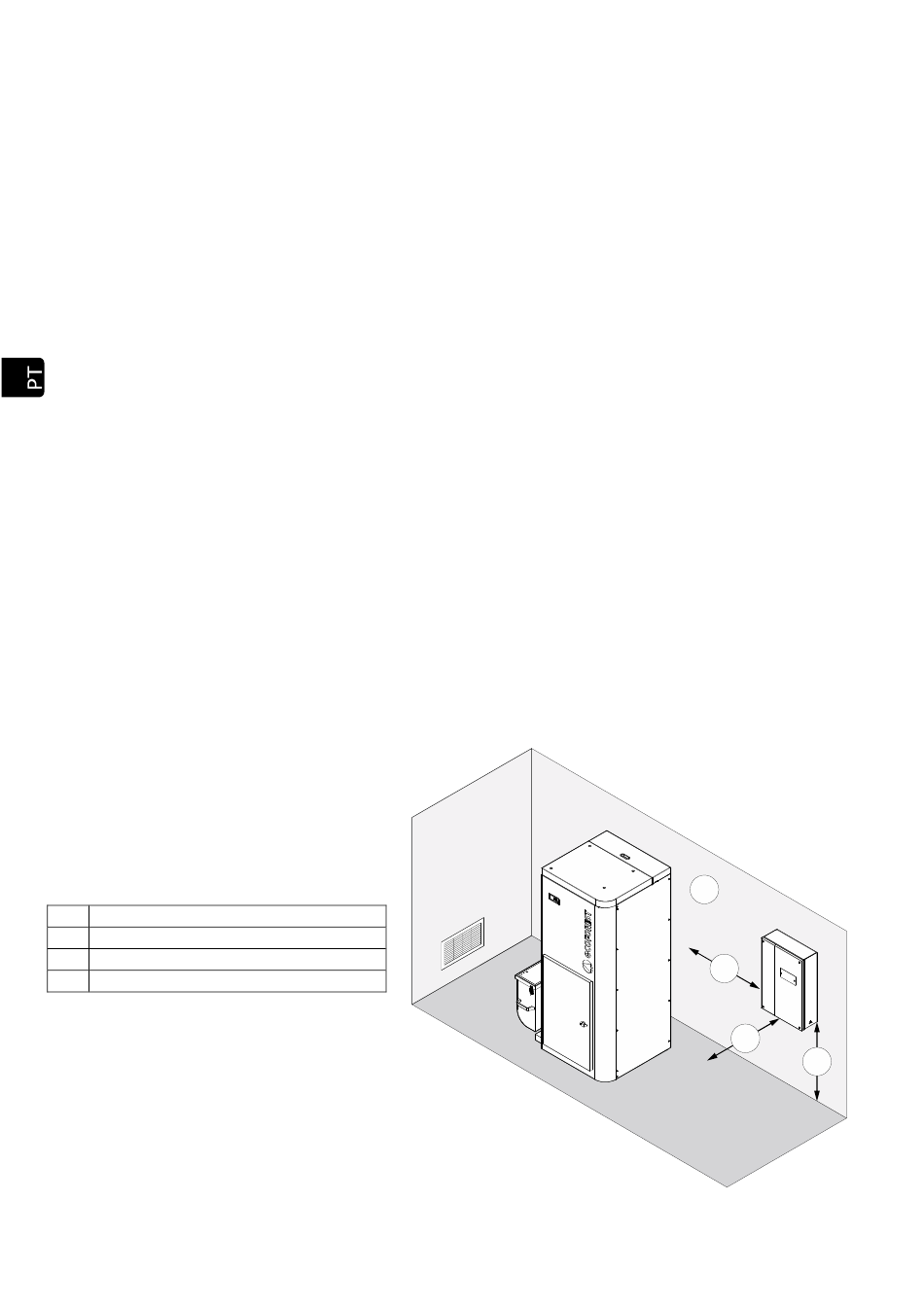

4.1.- Distâncias de segurança.
q
Instalação do gerenciador de zonas.
w
Distância do chão 1150/1500mm.
e
Separação lateral ≥750mm.
r
Separação frontal ≥750mm.
61
q
e
r
w
Figura 1
