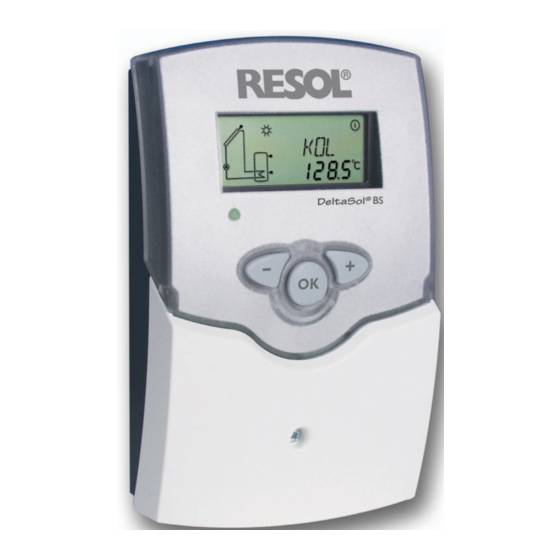

RESOL D e lt a S o l
Montaje
Conexión
Ejemplos de sistema
Manejo
Búsqueda de errores
Gracias por comprar este aparato de RESOL.
Por favor, lea detenidamente estas instrucciones para poder aprovechar óptimamente el
rendimiento de este equipo.
Conserve el manual de instrucciones cuidadosamente.
®
BS/4
(versión 2)
es
Manual
www.resol.de
Publicidad
Tabla de contenido
Manuales relacionados para Resol DeltaSol BS/4
Resumen de contenidos para Resol DeltaSol BS/4
- Página 1 ® RESOL D e lt a S o l BS/4 (versión 2) Montaje Conexión Ejemplos de sistema Manejo Búsqueda de errores Gracias por comprar este aparato de RESOL. Manual Por favor, lea detenidamente estas instrucciones para poder aprovechar óptimamente el rendimiento de este equipo.
-
Página 2: Tabla De Contenido
La empresa RESOL declina cualquier responsabilidad respec- to a la utilización incorrecta del producto. Se advierte al usuario del grave peligro al que se expone en Declaración de conformidad CE caso de no respeto de las consignas indicadas. -
Página 3: Visiòn De Conjunto
• VBus ® • Control de funcionamiento • Función termostato (ajuste temporal) • Control del sistema mediante el RESOL Service Center Software • Fácil de manejar • Caja fácil de montar y de diseño exclusivo • De muy bajo consumo •... -
Página 4: Instalación
¡Descargas electrostáticas! Fusible ¡Las descargas electrostáticas pueden dañar los componentes electrónicos! Î ¡Antes de intervenir en el apa- DE-45527 Hattingen DeltaSol BS/4 V2 100 ... 240 V~ rato, toque un objeto metáli- 50-60 Hz Made in Germany CU 72091163 01... -
Página 5: Comunicación De Datos / Bus
El termostato también se puede conectar a un ordenador o una red informática mediante el datalogger DL2 o un adap- tador de interfaz. El software RESOL ServiceCenter (RSC) permite leer, procesar y visualizar los datos del termostato. El software facilita el control del sistema. Un software adi- cional indicado para la configuración remota del termostato... -
Página 6: Esquemas De Sistemas
BS/4 D e lt a S o l ® Esquemas de sistemas Sistema 1 El termostato calcula la diferencia de temperatura entre como sonda de referencia de la opción Desconexión de la sonda del captador S1 y la sonda del acumulador S2. Si seguridad del acumulador (OSNO). -
Página 7: Owmz X Opción Balance Térmico
D e lt a S o l BS/4 ® Canales de ajuste Canal Significado Ajuste de fábrica Página Esquema de sistema DT E Diferencia de temperatura de conexión 6,0 K [12.0 °Ra] DT A Diferencia de temperatura de desconexión 4,0 K [8.0 °Ra] DT S Diferencia de temperatura nominal 10,0 K [20.0 °Ra]... -
Página 8: Sistema 2
BS/4 D e lt a S o l ® Sistema 2 El termostato calcula la diferencia de temperatura entre tablecido para la activación del termostato (NH E). Esta la sonda del captador S1 y la sonda del acumulador S2. Si función se puede utilizar opcionalmente con tres intervalos dicha diferencia es mayor o igual que el valor establecido temporales distintos. - Página 9 D e lt a S o l BS/4 ® Canales de ajuste Canal Significado Ajuste de fábrica Página Esquema de sistema DT E Diferencia de temperatura de conexión 6,0 K [12.0 °Ra] DT A Diferencia de temperatura de desconexión 4,0 K [8.0 °Ra] DT S Diferencia de temperatura nominal 10,0 K [20,0 °Ra]...
-
Página 10: Función Termostato
BS/4 D e lt a S o l ® Funciones específicas de los sistemas Los siguientes parámetros se deben realizar para ajustar las funciones específicas del sistema 2. Los canales descritos no están disponibles en los demás sistemas. Función termostato La función termostato funciona independientemente de Calefacción adicional la instalación solar y se puede utilizar, por ejemplo, para... -
Página 11: Opción: Desinfección Térmica De La Parte Superior Del Acumulador
D e lt a S o l BS/4 ® Opción: Desinfección térmica de la parte superior Esta función sirve para evitar la proliferación de la legionela del acumulador en la parte superior del acumulador activando la calefacción adicional. OTD: ¡La sonda de referencia de la desinfección térmica Función de desinfección es la sonda S3! térmica... -
Página 12: Sistema 3
BS/4 D e lt a S o l ® Sistema 3 El termostato calcula la diferencia de temperatura entre sólo evacúa el exceso de calor cuando la temperatura del la sonda del captador S1 y la sonda del acumulador S2. Si acumulador es inferior al valor fijo de desconexión de se- guridad (95 °C [200 °F]). -
Página 13: Significado
D e lt a S o l BS/4 ® Canales de ajuste Canal Significado Ajuste de fábrica Página Esquema de sistema DT E Diferencia de temperatura de conexión 6,0 K [12.0 °Ra] DT A Diferencia de temperatura de desconexión 4,0 K [8,0 °Ra] DT S Diferencia de temperatura nominal 10,0 K [20.0 °Ra]... -
Página 14: Pantalla De Monitoreo Del Sistema
BS/4 D e lt a S o l ® 2.2 Pantalla de monitoreo del sistema La pantalla de monitoreo del sistema consta de 3 partes: el indicador de canales, la barra de símbolos y el System-Screen (esquema de sistema activo). El indicador de canales consta de dos líneas. -
Página 15: System-Screen
D e lt a S o l BS/4 ® System-Screen La pantalla de monitoreo del sistema indica el esquema de sistema seleccionado. Consta de varios símbolos que repre- sentan los componentes del sistema. Éstos pueden aparecer fijos, parpadear o no aparecer del todo según el estado de funcionamiento del sistema. -
Página 16: Puesta En Marcha
BS/4 D e lt a S o l ® 3 Puesta en marcha Î Conecte el termostato a la red eléctrica. El piloto de control parpadea en rojo / verde durante el breve pro- ceso de inicialización. Al poner en marcha el termostato por primera vez o al reiniciarlo, el menú... -
Página 17: Confirmación
D e lt a S o l BS/4 ® 4 Sistema ANL: Î Seleccione el esquema del sistema de energía solar Selección del sistema Rango de ajuste: 1 ... 3 deseado Ajuste de fábrica: 1 Para más información sobre los esquemas de sistema se- leccionables, remítase al capítulo 1.4. -
Página 18: Canales
BS/4 D e lt a S o l ® 4. Canales Nota: Algunos valores y parámetros de ajuste de- 4.1 Canales de visualización penden del esquema de sistema, funciones y opciones seleccionados y sólo se visualizan en el caso de haber introducido previamente la clave de experto. - Página 19 D e lt a S o l BS/4 ® Cantidad de calor kWh/MWh: Este canal indica la cantidad de calor producida en el sistema una vez activada la opción "Balance térmico" (OWMZ). Cantidad de calor en kWh/ MWh Canal de visualización La cantidad de calor producida se calcula mediante el caudal establecido en el canal VMAX y la temperatura medida por las sondas de referencia S3 (avance) y S4 (retorno).
-
Página 20: Teclas De Ajuste
BS/4 D e lt a S o l ® 4.2 Teclas de ajuste Este canal permite seleccionar esquemas de sistemas Selección del sistema predefinidos. Cada esquema incluye opciones y parámetros ANL: predeterminados que se pueden activar y modificar. Selección del sistema deseado Si cambia el esquema de sistema seleccionado después de Rango de ajuste: 1 ...
