1725-159
3
4 5 6

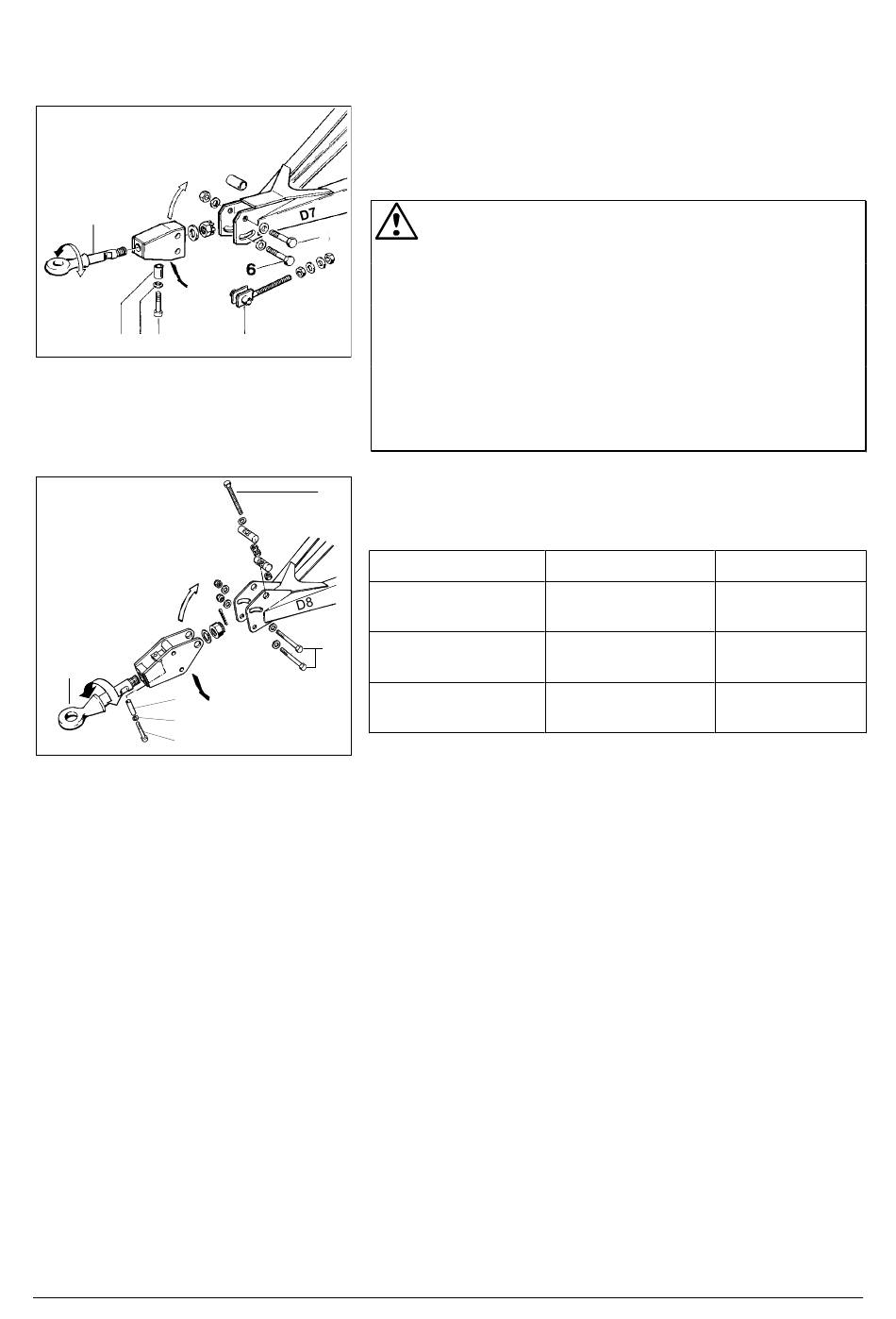

Figura 15
1724-54
3
4
5
6
Figura 16
16
Importante: Dependiendo de la versión de equipamiento puede
que se haya montado una argolla de tracción giratoria o una fija
(¡Se deben cumplir las normativas nacionales!) La argolla de
tracción [3] se puede girar en su eje longitudinal, pero se debe
parar en caso de boca de enganche del tractor giratoria.
1
bloquear la argolla de tracción [3] mediante la incorporación de
las piezas 4, 5 y 6.
En caso de enganche del péndulo de tracción (no giratorio), no
fijar la argolla de tracción [3], esto es las piezas 4 a 6 no se
2
deben incorporar. Cuando se suministra la máquina con la
argolla de tracción giratoria se añaden las piezas 4 a 6 sueltas.
El arco horizontal de protección se debe ajustar por debajo de
la barra de tracción a una distancia mínima del suelo de 50 cm.
2
Advertencia: Después de los trabajos de ajuste, apretar todas
las uniones roscadas:
Piezal
Consola
(RP 202 / RP 302)
1
Consola, reforzada
Argolla de tracción
Tabla 1: par de apriete
En caso de enganchar la boca de enganche (giratoria),
véase...
Figura 13
Figura 14
Figura 15 y
Figura 16, Pos 1
WELGER RP 202 • RP 220 • RP 302 • RP 320
Par de apriete
270 Nm
450 Nm
350 Nm
