INSTALLATIE
Montage

10.2 Montageopties

10.2.1 Elektrische aansluiting opbouw
Materiële schade
!
Als u onopzettelijk een verkeerd gat uit de bovenkap
breekt, moet u een nieuwe bovenkap gebruiken.
f Snij of breek de benodigde doorvoer in de bovenkap netjes
uit (posities zie hoofdstuk "Installatie/technische gegevens/
afmetingen en aansluitingen"). Gebruik, indien nodig, een
vijl.
f Leid de netaansluitkabel door de kabeltulle. Sluit de netaan-
sluitkabel aan op de netaansluitklem.
10.2.2 Aansluiting van een lastafschakelrelais
Plaats een lastafschakelrelais in combinatie met andere elektri-
sche toestellen, bijv. elektrische accumulatieverwarming, in de
elektrotechnische installatie. De lastafschakeling vindt plaats,
wanneer de doorstromer actief is.
Materiële schade
!
Sluit de fase die het lastafwerprelais schakelt, aan op de
gemarkeerde klem van de netstroomklem in het toestel
(zie hoofdstuk "Installatie/technische gegevens/elektri-
citeitsschema").

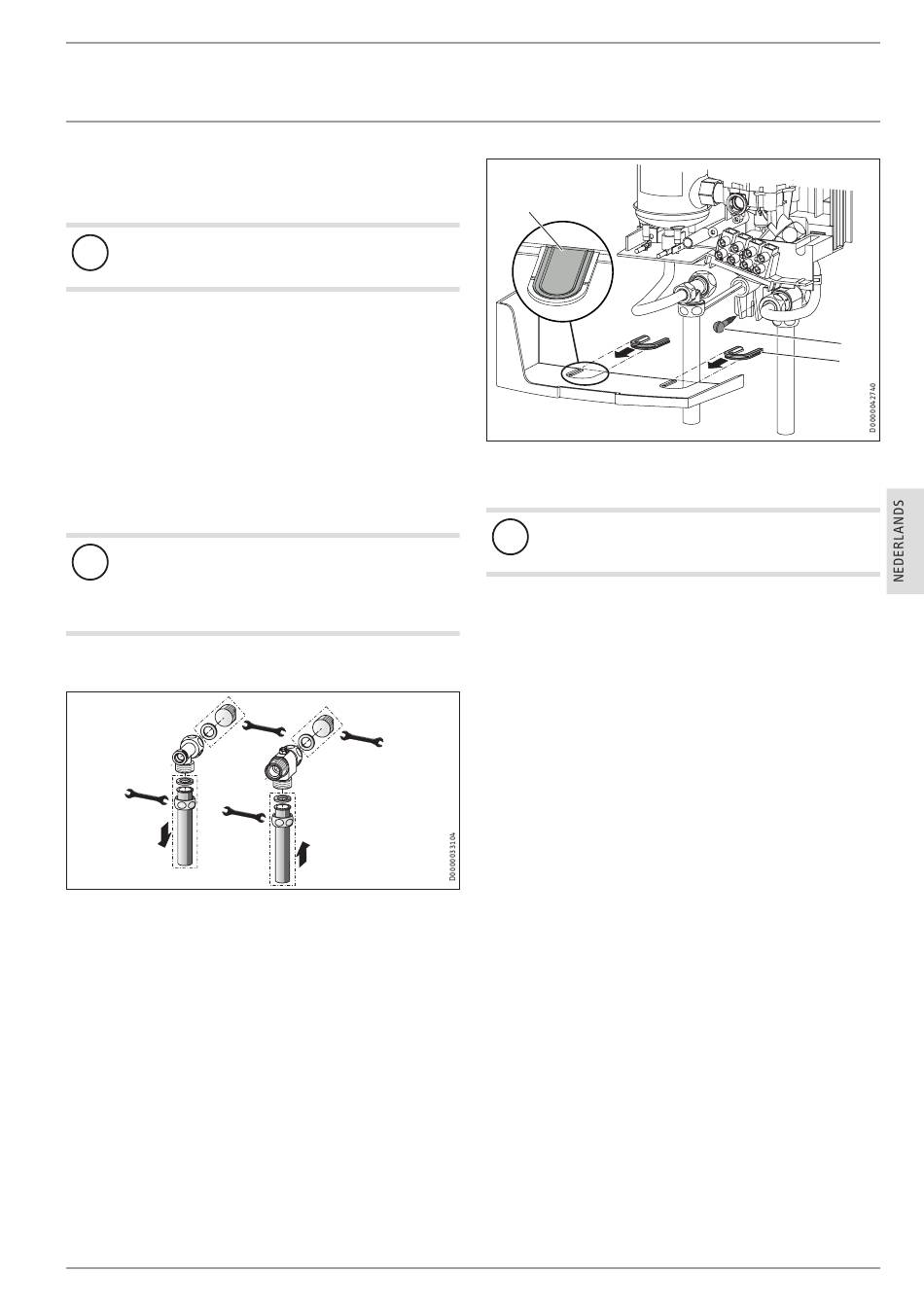

10.2.3 Waterinstallatie opbouw
24
18 Nm
18 Nm
f Monteer voor het sluiten van de onderbouwaansluitingen de
waterstoppen met dichtingen.
f Monteer een geschikte drukkraan.
www.stiebel-eltron.com
19
19
5 Nm
5 Nm
24
1
1 Doorvoeropeningen
2 Kapgeleidingsstukken
3 Onderste bevestigingsschroef
Materiële schade
!
Als u onopzettelijk een verkeerd gat uit de bovenkap
snijdt, moet u een nieuwe bovenkap gebruiken.
f Bevestig de achterwand onderaan met een extra schroef.
f Schroef de aansluitbuizen op het T-stuk en de
3-wegkogelkraan.
f Breek de doorvoeren in de bovenkap netjes uit. Gebruik, in-
dien nodig, een vijl.
f Klik de kapgeleidingsstukken vast in de doorvoeropeningen.

10.3 Montage afsluiten

f Open de 3-wegkogelkraan en de eventueel aanwezige afsl-
uitkleppen in de koudwatertoevoerleiding.
3
2
DHF C | 49
