4 - DESCRIPCIÓN Y FUNCIONAMIENTO
4.1 - DESCRIPCIÓN GENERAL Y FUNCIONAMIENTO
El equipo IM-RM es un contador volumétrico rotoide utilizado para las aplicaciones de medición de gas.
La función principal del equipo IM-RM es registrar el volumen de gas que pasa a través del mismo.
El contador, gracias a dos pistones que giran en sentido contrario, capta y transfiere un volumen preciso de gas aguas
abajo con cada rotación. El volumen de gas transferido es proporcional al número de giros de los pistones.
Un acoplamiento magnético transmite el movimiento de los pistones a la unidad de lectura del grupo totalizador.
Los principales elementos del equipo figuran en la tabla 4.13:
Pos. Descripción
1 Cuerpo
Grupo totalizador
2
Tapón de llenado de aceite
3
Indicador del nivel de aceite
4
Tapón de descarga de aceite
5
2
27
6
8
3
9
4
5
6

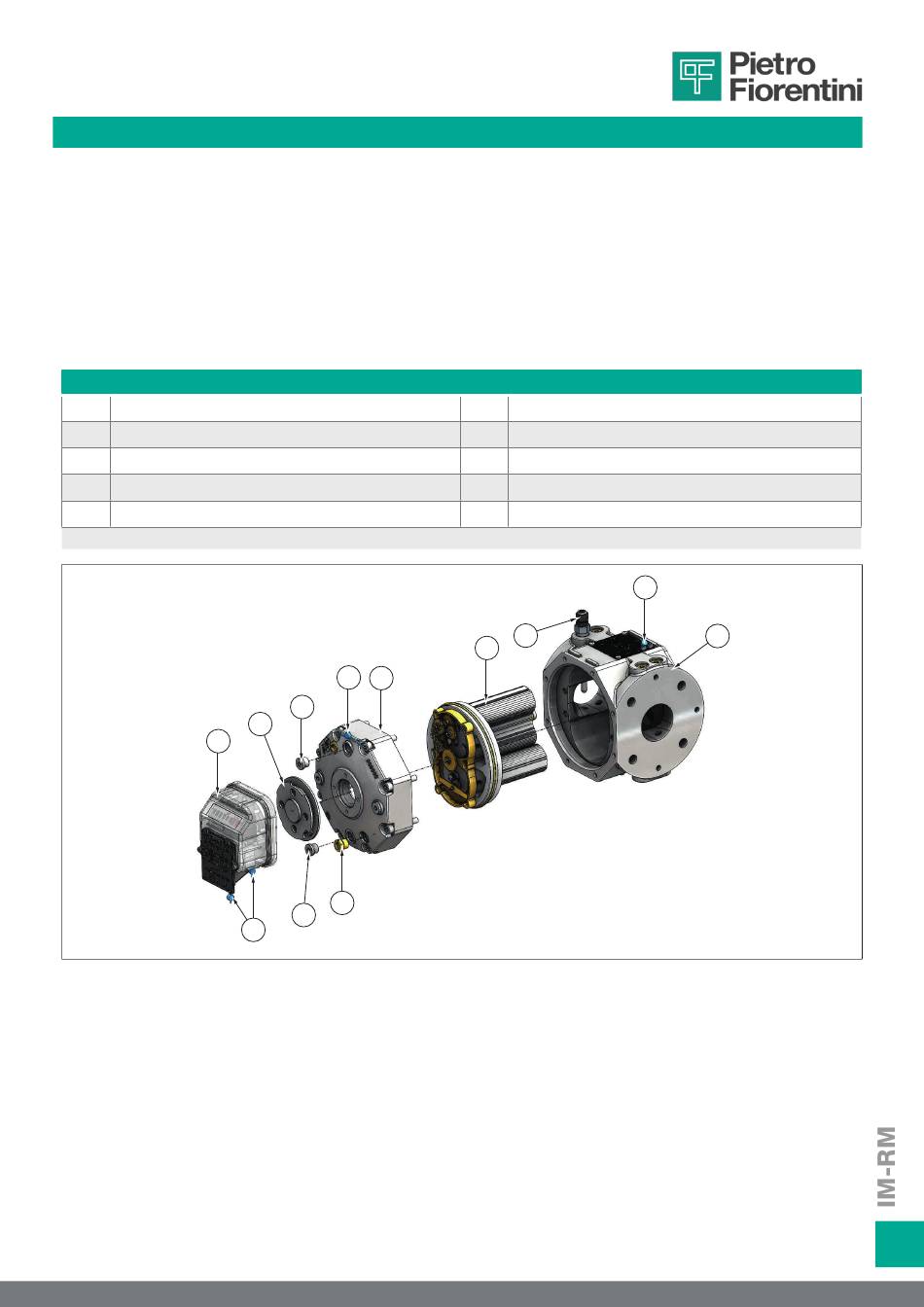

Fig. 4.1. Descripción general IM-RM
Pos. Descripción
6
Precintos metrológicos
7 Cartucho de medición
8 Cubierta
9 Acoplamiento magnético
10 Termopozo
10
7
