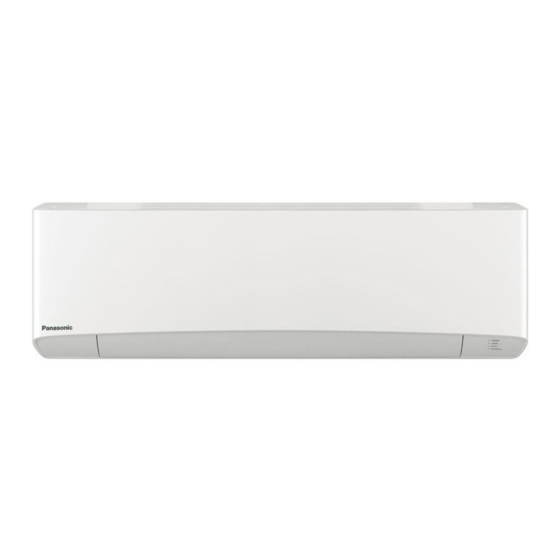

Panasonic CS-Z25YKEA Instrucciones De Funcionamiento

Ocultar thumbs

página de 92

/ 92
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Operating Instructions

Air Conditioner

Model No.

Indoor Unit

CS-Z25YKEA

CS-Z35YKEA

CS-Z42YKEA

CS-Z50YKEA

CS-Z71YKEA

ACXF55-32681.indb 1

Outdoor Unit

CU-Z25YKEA

CU-Z35YKEA

CU-Z42YKEA

CU-Z50YKEA

CU-Z71YKEA

Operating Instructions

Air Conditioner

Before operating the unit, please read these operating

instructions thoroughly and keep them for future reference.

Before installation, the installer should:

Read the Installation Instructions, then request the customer

keep them for future reference.

Remove the remote control packed with the indoor unit.

Comment utiliser l'appareil

Climatiseur

Avant d'utiliser l'appareil, veuillez lire ce mode d'emploi dans

son intégralité et conservez-le pour toute référence ultérieure.

Avant de commencer l'installation, l'installateur doit:

Lire les instructions d'installation, puis demander au client de

les conserver pour plus tard.

Retirer la télécommande fournie avec l'unité intérieure.

Instrucciones de funcionamiento

Climatizador de aire

Antes de utilizar la unidad, sírvase leer atentamente estas

instrucciones de funcionamiento y conservarlas para futuras

consultas.

Antes de la instalación, el instalador debe:

Lea las Instrucciones de instalación y pida al cliente que las

conserve para futuras consultas.

Retire el mando a distancia incluido con la unidad interior.

Bedienungsanleitung

Klimagerät

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese

Bedienungsanleitung aufmerksam durch und bewahren Sie

sie als künftige Referenz auf.

Vor der Installation sollte der Installateur Folgendes tun:

Die Installationsanleitung lesen und den Kunden bitten, diese

als künftige Referenz aufzubewahren.

Die in der Verpackung des Innengeräts enthaltene

Fernbedienung entfernen.

Istruzioni di funzionamento

Condizionatore d'aria

Prima di utilizzare l'unità, leggere attentamente le istruzioni

e conservare questo opuscolo per potervi fare riferimento in

futuro.

Prima dell'installazione, l'installatore deve:

Leggere le istruzioni d'installazione, quindi richiedere al

cliente di conservarle per riferimento futuro.

Rimuovere il telecomando nella scatola dell'unità interna.

2-19

20-37

38-55

56-73

74-91

ACXF55-32681

1/20/2022 6:14:39 PM

Resumen de contenidos para Panasonic CS-Z25YKEA

Página 1 Before installation, the installer should: Read the Installation Instructions, then request the customer Model No. keep them for future reference. Indoor Unit Outdoor Unit Remove the remote control packed with the indoor unit. CS-Z25YKEA CU-Z25YKEA CS-Z35YKEA CU-Z35YKEA Comment utiliser l’appareil 20-37 CS-Z42YKEA...
Página 2 Thank you for purchasing Panasonic product. Before operating the system, please read these operating instructions thoroughly and keep them for future reference. Installation Instructions attached. Any translation into other language shall be deemed as reference and English version shall prevail in any case.
Página 3 Indoor Unit indicator Note: Timer LED turns on only if the Weekly Timer is activated within Comfort Cloud App. Blinking of Timer LED indicates an error. Refer to "Troubleshooting" for details. Remote Controller buttons and display Buttons / Indicator Quick Menu button Back button Returns to the previous screen 12:00,Mon...
Página 4 Initialization Please initiate the Remote Control by selecting the language of operation and set the date and time accordingly before setting up the operation menu preferences. During ﬁ rst power ON, Remote Controller will automatically prompt setting screen as default. It can also be access from Personal Setup in the Main Menu.
Página 5 Quick Guide Basic operation 12:00,Mon SET TEMP. FAN SPEED MODE AUTO AUTO FLAP AUTO Fan speed section 1 Press to start/stop the • When FAN AUTO is selected, the fan operation. speed is adjusted automatically according to the operation mode. •...
Página 6 Quick Menu Press to select quick menu. Press to turn on/off the select mode. Select To return to the Main Screen, Press Quick Menu Powerful Quiet Weekly timer LED intensity dim R/C Lock AC Reset RC Reset Select each setting and conﬁ rm the setting according to the instructions displayed at the bottom of the screen.
Página 7 Quiet Select this icon to enjoy quiet operation. Quiet mode reduces airﬂ ow noise. Press to conﬁ rm your selection. When Quiet mode is selected, an icon will appear on top left of Main Screen. * Refer to "Remote Controller buttons and display" •...
Página 8 Quick Menu LED intensity dim Select this icon to dim or restore the indicators’ brightness on the unit. R/C Lock Select this icon to lock the Remote Controller. Press to conﬁ rm your selection. (When the mode has been accepted, below screen will be displayed.) Select “Yes”.
Página 9 Main Menu Select menus and determine settings according to the system available in the household. • After initial installation, you may manually adjust the settings. Main menu 12:00,Mon Function setup • The initial setting remains active until the user System check changes it.
Página 10 ﬁ lter check reset option Disable in Quick Menu. Disable WLAN To apply the WLAN WLAN 12:00,Mon settings in Panasonic WLAN ON/OFF Comfort Cloud phone WLAN ON/OFF Easy setting (WPS) app. Easy Setting (WPS) Advance setting (AP) * Please refer to Setup...
Página 11 Menu Default Setting Setting Options / Display System check To perform failure diagnosis. System check 12:00,Mon If the Error code matches with the error encountered, you will Select and retrieve hear a beeping sound. No memory of failure * Please refer to "Troubleshooting"...
Página 12 Main Menu Menu Default Setting Setting Options / Display Set temp. unit To set the temperature Set temp. unit 12:00,Mon unit. ˚C ˚C ˚F Select Confirm Set temp. decimal To set the temperature Enable decimal unit. Enable Disable Language Sets the display Language 12:00,Mon ENGLISH / ESPAÑOL / ITALIANO /...
Página 13 To Learn More... Operation mode AUTO : The POWER indicator blinks at the initial stage. • The unit will select an operation mode every 10 minutes depending on the setting and room temperature. HEAT : The POWER indicator blinks at the initial stage. The unit will take some time to warm up.
Página 14 Cleaning the Air Conditioner Cleaning has to be carried out at regular Indoor unit intervals to ensure the unit is at optimal ( Structure of the unit may vary depending on the model) performance. A dirty unit may cause malfunction and you may retrieve “H 99” Aluminium ﬁ...
Página 15 Troubleshooting The following symptoms do not indicate malfunction. Symptom Cause POWER indicator blinks during HEAT mode • The unit is in defrost mode (and AIR SWING has been with no warm air supply (and ﬂ ap is closed). set to AUTO). Operation is delayed a few minutes after •...
Página 16 Troubleshooting Check the following before calling for servicing. Symptom Check Operation in HEAT/COOL mode is not working • Set the temperature correctly. efﬁ ciently. • Close all doors and windows. • Clean or replace the ﬁ lters. • Clear any obstruction at the air inlet and air outlet vents.
Página 17 When... ■ Use when remote control is a malfunction occurs 1. Raise the front panel. 2. Press AUTO OFF/ON once to use in AUTO mode. 3. Press AUTO OFF/ON until you hear 1 beep, then release to use in forced COOL mode. 4.
Página 18 Troubleshooting To retrieve an error code, go to 'System check' and press button until you hear beep sound. 12:00,Mon When the display shows an error code as indicated below, SET TEMP. FAN SPEED MODE contact the number registered in the Remote Controller or a AUTO nearest authorised installer.
Página 19 Diagnostic Abnormality/Protection control Diagnostic Abnormality/Protection control display display F 11 4-way valve switching abnormality F 93 Compressor abnormal revolution Cooling dehumidiﬁ cation switching Compressor discharge pressure F 16 F 94 abnormality overshoot protection Indoor standby units freezing F 95 Outdoor cooling high pressure protection F 17 abnormality Power transistor module overheating...
Página 20 Nous vous remercions d’avoir porté votre choix sur ce produit Panasonic. Avant d’utiliser le système, veuillez lire ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure. Instructions d’installation jointes. Toute traduction dans une autre langue sera considérée comme une référence et la version anglaise prévaudra dans tous les cas.
Página 21 Témoin de l’unité intérieure Remarque : La LED de la minuterie s'allume uniquement si le prog. Hebdo est activé dans l'application Comfort Cloud. Le clignotement de la LED de la minuterie indique une erreur. Reportez-vous à la section « Dépannage » pour plus de détails.
Página 22 Initialisation Veuillez initier la télécommande en sélectionnant la langue de fonctionnement et régler la date et l’heure en conséquence avant de conﬁ gurer les préférences du menu de fonctionnement. Lors de la première mise sous tension, la télécommande afﬁ che automatiquement l’écran de réglage par défaut.
Página 23 Guide Rapide Fonctionnement de base 12:00,Lun T°CONSIG. V. VENT. MODE AUTO AUTO AUTO Section de vitesse du ventilateur 1 Appuyez sur pour mettre le • Quand FAN AUTO est sélectionné, fonctionnement en marche/arrêt. la vitesse du ventilateur s’ajuste automatiquement en fonction du mode d’opération.
Página 24 Menu rapide Appuyez sur Utilisez pour sélectionner le menu rapide. Appuyez sur pour activer/désactiver Sélect. Déﬁ nir le mode sélectionné. Pour retourner à l’écran principal, pressez Menu rapide Diminution Puissant Silence Prog. hebdo de l’intensité des LED Verrouillage Réinitialisation RC Reset télécommande Sélectionnez chaque réglage et conﬁ...
Página 25 Silence Sélectionnez cette icône pour un fonctionnement silencieux. Le mode Silencieux réduit le bruit du ﬂ ux d’air. Appuyez sur pour conﬁ rmer votre sélection. Lorsque le mode silencieux est sélectionné, une icône apparaît en haut à gauche de l’écran principal. * Voir «...
Página 26 Menu rapide Diminution de l’intensité des LED Sélectionnez cette icône pour réduire ou rétablir la luminosité des indicateurs de l’appareil. Verrouillage télécommande Sélectionnez cette icône pour verrouiller la télécommande. Appuyez sur pour conﬁ rmer votre sélection. (L’écran ci-dessous s’afﬁ chera lorsque le mode a été accepté). Sélectionnez «...
Página 27 Menu principal Sélectionnez des menus et déﬁ nissez des réglages en fonction du système disponible à la maison. • Après l’installation initiale, vous pouvez Menu principal 12:00,Lun Param. fonction manuellement ajuster les réglages. Ctrl système • Le réglage initial reste actif jusqu’à sa Param.
Página 28 Désact. menu rapide. WLAN Pour appliquer les paramètres de WLAN WLAN 12:00,Lun dans l’application WLAN ON/OFF téléphonique Panasonic WLAN ON/OFF (WPS) Comfort Cloud. Réglage facile (WPS) (AP) * Veuillez vous reporter au Enreg. appareil Réglage avancé (AP) manuel d’instructions de Sélect.
Página 29 Menu Réglage par défaut Options de réglage / Afﬁ chage Ctrl système Pour effectuer un diagnostic de panne. Si le code d’erreur Ctrl système 12:00,Lun correspond à l’erreur rencontrée, vous Sélectionner et récupérer entendrez un bip sonore. Pas de mémoire d’échec * Référez-vous au «...
Página 30 Menu principal Menu Réglage par défaut Options de réglage / Afﬁ chage Régler unité de t° Pour déﬁ nir l’unité de Régler unité de t° 12:00,Lun température. ˚C ˚C ˚F Sélect. Conf. Régler décimales t° Pour déﬁ nir l’unité Autor. décimale de la Autor.
Página 31 Pour en savoir plus... Mode de fonctionnement AUTO :Le voyant POWER clignote dans un premier temps. • L’unité choisira le mode d’opération toutes les 10 minutes selon le réglage de la température et la température ambiante. CHAUFFAGE :Le voyant POWER clignote dans un premier temps. L’unité mettra un certain temps pour se réchauffer.
Página 32 Nettoyage du Climatiseur Le nettoyage doit être fait à intervalles réguliers pour Unité intérieure que l’unité fonctionne de manière optimale. La saleté ( La structure de l’unité peut varier selon le modèle) peut causer un dysfonctionnement et il peut s’afﬁ cher le code d’erreur «...
Página 33 Dépannage Les phénomènes suivants ne correspondent pas à un dysfonctionnement. Phénomène Cause Le voyant POWER clignote pendant le mode • L’unité est en mode dégivrage (et la fonction d’oscillation de CHAUFFAGE sans fourniture d’air chaud (et le l’air (AIR SWING est réglée sur AUTO). volet est fermé).
Página 34 Dépannage Vériﬁ ﬁ ez les éléments suivants avant de faire appel au service de maintenance. Phénomène Vériﬁ cation La fonction CHAUFFAGE/REFROIDISSEMENT ne • Réglez la température correctement. fonctionne pas efﬁ cacement. • Fermez toutes les portes et fenêtres. • Nettoyez ou remplacez les ﬁ ltres. •...
Página 35 Lorsque… ■ Utilisée lorsque la télécommande est perdue ou en panne 1. Soulevez le panneau avant. 2. Appuyez une fois sur AUTO OFF/ON pour utiliser en mode AUTO. 3. Maintenez AUTO OFF/ON jusqu’au retentissement d’un bip, puis relâchez pour utiliser en mode REFROIDISSEMENT forcé. 4.
Página 36 Dépannage Pour récupérer un code d'erreur, allez à « Ctrl système » et appuyez sur le bouton jusqu'à ce que vous entendiez un bip sonore. 12:00,Lun T°CONSIG. V. VENT. MODE Lorsque l’écran afﬁ che un code d’erreur tel qu’indiqué AUTO ci-dessous, contactez le numéro enregistré...
Página 37 Afﬁ chage Contrôle des anomalies/protection Afﬁ chage Contrôle des anomalies/protection diagnostic diagnostic Protection surchauffe composants H 70 Anomalie liée au capteur de lumière F 87 électriques Anomalie ventilateur refroidissement carte H 71 Protection du circuit Power Factor de contrôle F 90 Correction (PFC ou Correction du facteur Anomalie capteur température carte de de puissance)
Página 38 Muchas gracias por elegir este producto Panasonic. Antes de utilizar el sistema, lea atentamente estas instrucciones de funcionamiento y consérvelas para futuras consultas. Incluye instrucciones de instalación. Cualquier traducción a otro idioma se considerará referencia y la versión en inglés prevalecerá en todos los casos.
Página 39 Indicador de la unidad interior Nota: El LED del temporizador se enciende solo si el temporizador semanal está activado en la aplicación Comfort Cloud. El parpadeo del LED del temporizador indica un error. Consulte "Localización de averías" para obtener más detalles. Botones y pantalla de mando a distancia.
Página 40 Inicialización Antes de conﬁ gurar las preferencias de funcionamiento del menú, inicie el mando a distancia seleccionando el idioma de funcionamiento y estableciendo la fecha y hora correspondientes. Al iniciarlo por primera vez, el mando a distancia mostrará la pantalla de conﬁ guración por defecto. Esta pantalla también es accesible desde la conﬁ...
Página 41 Guía rápida Funcionamiento básico 12:00,Lun AJUSTE Tª VEL. VEN. MODO AUTO AUTO LEN. AUTO Sección de velocidad del ventilador 1 Pulse para iniciar/detener el • Cuando se selecciona FAN AUTO funcionamiento. (Ventilador automático), la velocidad de ventilador es ajustada automáticamente según el modo de operación.
Página 42 Menú rápido Pulse Utilice para seleccionar el menú rápido. Pulse para activar o desactivar el Selecc. Conﬁ g. modo de selección. Para volver a la pantalla principal, pulse Menú rápido Temporiz. Oscur. intensidad Potente Silencioso semanal Bloqueo Reinicio AC Reinicio RC Seleccione cada opción y conﬁ...
Página 43 Silencioso Seleccione este icono para disfrutar del funcionamiento silencioso. El modo silencioso reduce el ruido de corriente de aire. Pulse para conﬁ rmar su selección. Al seleccionar el Modo silencioso, aparecerá un icono en la parte superior izquierda de la pantalla principal. * Consulte “Botones y pantalla de mando a distancia”...
Página 44 Menú rápido Oscur. intensidad LED Seleccione este icono para oscurecer o restablecer el brillo del indicador en la unidad. Bloqueo R/C Seleccione este icono para bloquear el mando a distancia. Pulse para conﬁ rmar su selección. (Al aceptar el modo se mostrará esta pantalla). Selecc.
Página 45 Menú principal Seleccione solo los menús y establezca la conﬁ guración en función del sistema instalado en su hogar. • Tras la instalación inicial podrá ajustar la conﬁ guración Menú principal 12:00,Lun Conﬁ g. de funciones manualmente. Comprob. sistema • La conﬁ guración inicial estará activa hasta que la Conﬁ...
Página 46 Wi-Fi WLAN 12:00,Lun en la aplicación móvil WLAN ON/OFF Wi-Fi activado/desactivado Conﬁ g. sencilla (WPS) Panasonic Comfort Cloud. Conﬁ guración sencilla (WPS) Conﬁ g. avanzada (AP) * Consulte el Manual Registro del disp. de instrucciones de Conﬁ guración avanzada (AP) Selecc.
Página 47 Conﬁ guración por Menú Opciones de ajustes / Pantalla defecto Comprob. sistema Para realizar diagnósticos de fallos. Comprob. sistema 12:00,Lun Si el código de error coincide con el error encontrado, se escuchará Seleccionar para mostrar un pitido. Sin regis. de falla * Consulte “Localización de averías”...
Página 48 Menú principal Conﬁ guración por Menú Opciones de ajustes / Pantalla defecto Conﬁ g. unid. temp. Para ajustar la unidad de 12:00,Lun Conﬁ g. unid. temp. temperatura. ˚C ˚C ˚F Selecc. Conﬁ r. Conﬁ g. dec. temp. Para ajustar la unidad Habilit.
Página 49 Obtener más información... Modo de operación AUTOMÁTICO : El indicador POWER parpadea durante la fase inicial. • La unidad selecciona un modo de funcionamiento cada 10 minutos dependiendo de la conﬁ guración de temperatura y la temperatura ambiente. CALOR : El indicador POWER parpadea durante la fase inicial. La unidad puede tomar un tiempo en calentarse.
Página 50 Limpieza del aire acondicionado Se debe realizar una limpieza en intervalos regulares Unidad interior para garantizar un desempeño óptimo de la unidad. ( La estructura de la unidad puede variar según el modelo) La unidad sucia puede causar un mal funcionamiento y puede recuperar un código de error “H 99”.
Página 51 Localización de averías Las siguientes señales no indican un mal funcionamiento. Síntoma Causa El indicador POWER parpadea durante el modo • La unidad se encuentra en el modo de descongelación CALOR sin que se suministre aire caliente (y la (y AIR SWING está ajustado en AUTOMÁTICO). aleta se encuentra cerrada).
Página 52 Localización de averías Compruebe lo siguiente antes de llamar a un técnico. Síntoma Compruebe El modo CALOR/FRÍO no funciona eﬁ cientemente. • Programe la temperatura correctamente. • Cierre todas las puertas y ventanas. • Limpie o sustituya los ﬁ ltros. •...
Página 53 Si… ■ Utilizado cuando el mando a distancia está extraviado o funciona mal 1. Abra el panel frontal. 2. Para usar en modo AUTO OFF/ON, pulse el botón una vez. 3. Pulse AUTO OFF/ON hasta que oiga 1 pitido. A continuación, suelte el botón para usar el modo FRÍO forzado.
Página 54 Localización de averías Para recuperar un código de error, diríjase a “Comprob. sistema” y presione el botón hasta que escuche un pitido. 12:00,Lun AJUSTE Tª VEL. VEN. MODO Cuando la pantalla muestra un error tal como se muestra abajo, AUTO contacte con el número que haya registrado en el mando a AUTO Anomalía de comun.
Página 55 Visualización de Anomalía/Control de protección Visualización de Anomalía/Control de protección diagnóstico diagnóstico H 98 Protección de alta presión interior F 91 Anomalía en el ciclo de refrigeración Protección anticongelante de unidad de F 93 Rev. inusual del comp. H 99 funcionamiento interior Protección de exceso de presión de la F 94...
Página 56 Vielen Dank für den Kauf eines Panasonic-Produkts. Bevor Sie das System in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf. Die Installationsanleitung liegt dem Gerät bei. Jede Übersetzung in eine andere Sprache gilt als Referenz, maßgebend ist immer die englische Version.
Página 57 Innengerät-Anzeige Hinweis: Die Timer-LED leuchtet, wenn der Wochentimer innerhalb der Comfort Cloud- App aktiviert ist. Eine blinkende Timer-LED zeigt einen Fehler an. Weitere Details ﬁ nden Sie unter „Störungssuche“. Tasten und Display der Bedieneinheit Tasten / Display Schnellmenü-Taste Zurück-Taste Kehrt zum vorherigen Bildschirm 12:00,Mo zurück.
Página 58 Erste Einstellungen Bitte initiieren Sie vor Festlegung der Menüpräferenzen die Fernbedienung durch Auswahl der Betriebssprache und Einstellung von Datum und Uhrzeit. Nach dem ersten EINschalten zeigt die Fernbedienung automatisch den Einstellungen-Bildschirm an. Sie können aber auch von Persönliche Einstellung im Hauptmenü aus darauf zugreifen. Auswählen der Sprache Blinkt Initialisierung...
Página 59 Kurzanleitung Grundlegender Betrieb 12:00,Mo SOLLTEMP. LFT.GSCHW. MODUS AUTO AUTO KLPP. AUTO Abschnitt zur Ventilatordrehzahl 1 Drücken Sie , um das Gerät • Wenn FAN AUTO ausgewählt ist, wird ein- bzw. auszuschalten. die Ventilatordrehzahl je nach Betriebsart automatisch eingestellt. • Wählen Sie für einen geräuscharmen Betrieb die niedrigste Ventilatordrehzahl.
Página 60 Schnellmenü Drücken Sie die Taste Verwenden Sie zur Auswahl des gewünschten Schnellmenüs. Drücken Sie , um den ausgewählten Wählen Modus ein- oder auszuschalten. Um zum Hauptbildschirm zurückzukehren, drücken Sie oder Schnellmenü LED-Intensität- Vollbetrieb Flüsterbetrieb Wochentimer sverringerung Sperre der Klimaanlage Fernbedienung Bedieneinheit Zurücksetzen Zurücksetzen...
Página 61 Flüsterbetrieb Wählen Sie dieses Symbol für den Flüsterbetrieb. Im Flüsterbetrieb wird der Schallpegel verringert. Drücken Sie , um die Auswahl zu bestätigen. Wenn der Flüsterbetrieb ausgewählt ist, erscheint ein Symbol oben links im Hauptfenster. * Siehe „Tasten und Display der Bedieneinheit“ •...
Página 62 Schnellmenü LED-Intensitätsverringerung Verwenden Sie dieses Symbol, um die Helligkeit der Anzeigen auf dem Gerät zu verringern bzw. wiederherzustellen. Sperre der Bedieneinheit Wählen Sie dieses Symbol, um die Fernbedienung zu sperren. Drücken Sie , um die Auswahl zu bestätigen. (Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.) Wählen „Ja“.
Página 63 Hauptmenü Die zu verwendenden Menüpunkte und vorzunehmenden Einstellungen richten sich nach dem jeweils vorhandenen System. • Nachdem die Grundeinstellungen vorgenommen Hauptmenü 12:00,Mo Funktionseinstellung worden sind, können die Einstellungen manuell Systemüberprüfung angepasst werden. Persönl. Einstellung • Die Grundeinstellungen bleiben solange aktiv, Service-Kontakt bis sie geändert werden.
Página 64 Aktiv Option Filterprüfung Inaktiv Inaktiv Zurücksetzen im Schnellmenü. WLAN Um die WLAN- WLAN 12:00,Mo Einstellungen in der WLAN AN/AUS Panasonic Comfort WLAN EIN/AUS (WPS) Cloud Telefon-App. Einfache Einstellung (WPS) (AP) * Siehe das Gerät-Registr. Erweiterte Einstellung (AP) Einrichtshandbuch. Wählen Bestät.
Página 65 Menü Standardeinstellung Einstelloptionen / Display Systemüberprüfung Zur Durchführung einer Fehlerdiagnose. Systemüberprüfung 12:00,Mo Wenn der Fehlercode mit dem aufgetretenen Fehler übereinstimmt, Auswählen und abrufen ertönt ein Piepton. Ausfallspeicher leer * Siehe „Störungssuche“ zur Bedeutung der Fehlercodes. Persönl. Einstellung Tastenton Zur Aktivierung oder Aktiv Deaktivierung des Aktiv...
Página 66 Hauptmenü Menü Standardeinstellung Einstelloptionen / Display °C/°F Zur Einstellung der °C/°F 12:00,Mo Temperatureinheit. ˚C ˚C ˚F Wählen Bestät. Temp.dezimal Zur Einstellung der Aktiv Temperaturdezimaleinheit. Aktiv Inaktiv Sprache Stellt die Anzeigesprache Sprache 12:00,Mo für den obersten ENGLISH / ESPAÑOL / ITALIANO DEUTSCH Bildschirm ein.
Página 67 Funktionsdetails... Betriebsart AUTOMATIK :Das POWER-Symbol blinkt in der anfänglichen Phase. • Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur. HEIZEN :Das POWER-Symbol blinkt in der anfänglichen Phase. Es dauert etwas, bis das Gerät aufgeheizt ist.
Página 68 Reinigen des Klimageräts Das Klimagerät muss regelmäßig gereinigt werden, Innengerät um seine optimale Leistung zu gewährleisten. Eine ( Die Struktur des Gerätes kann je nach Modell variieren) schmutzige Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99“ auftreten. Wenden Aluminiumlamellen Frontverkleidung Sie sich diesbezüglich an einen Fachhändler.
Página 69 Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Mögliche Ursache Das POWER-Symbol am Innengerät blinkt im • Das Gerät beﬁ ndet sich im Abtaubetrieb (der Heizbetrieb, die Klappe ist geschlossen, und Lamellenbetrieb steht auf AUTOMATIK). es wird keine warme Luft ausgeblasen. Nach dem Neustart verzögert sich der Betrieb •...
Página 70 Störungssuche Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom Zu überprüfen Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein. • Achten Sie darauf, dass Fenster und Türen geschlossen sind. • Reinigen oder ersetzen Sie die Luftﬁ lter. •...
Página 71 Symptom… ■ Diese Taste kann bei einer Störung verwendet werden 1. Heben Sie die Frontverkleidung an. 2. Drücken Sie die Taste AUTO OFF/ON einmal, um den Automatikbetrieb zu nutzen. 3. Drücken Sie die Taste AUTO OFF/ON solange, bis 1 Piepton ertönt, und lassen Sie sie los.
Página 72 Störungssuche Zum Abrufen eines Fehlercode zu „Systemüberprüfung“ gehen und auf oder drücken, bis ein Piepton ertönt. 12:00,Mo Wenn auf dem Display ein Störungscode wie im Beispiel SOLLTEMP. LFT.GSCHW. auf der linken Seite angezeigt wird, wenden Sie sich an die MODUS AUTO in der Bedieneinheit angegebene Rufnummer oder einen AUTO...
Página 73 Diagnosean- Anomalie/Schutzmaßnahme Diagnosean- Anomalie/Schutzmaßnahme zeige zeige Anormale Kommunikation zwischen Überspannungsschutz der H 85 F 90 Innen- und WLAN-Modul Blindleistungskompensation (PFC) Sperre des Ventilatormotorantriebs am F 91 Anormalität des Kühlzyklus H 97 Außengerät F 93 Kompressor anormale Rotation H 98 Innengerät-Hochdruckschutz Enddruck-Begrenzungsschutz des F 94 H 99...
Página 74 Grazie per avere acquistato un prodotto Panasonic. Prima di utilizzare l’impianto, leggere attentamente le istruzioni di funzionamento e conservarle per consultarle in futuro. Istruzioni d’installazione allegate. Qualsiasi traduzione in altra lingua sarà considerata come riferimento e prevarrà in ogni caso la versione inglese.
Página 75 Indicatore dell’unità interna Nota: Il LED Timer si accende solo se Programma settimanale è attivato nell’app Comfort Cloud. Il lampeggio del LED Timer indica un errore. Per i dettagli, fare riferimento a “Soluzione dei problemi”. Pulsanti e display del telecomando Pulsanti/Indicatore Pulsante Menu rapido Pulsante Indietro...
Página 76 Inizializzazione Per avviare il telecomando selezionare la lingua di funzionamento e impostare la data e l’orario prima di conﬁ gurare le preferenze del menu Operazione. Durante la prima accensione, il telecomando richiamerà automaticamente la schermata di impostazione come valore predeﬁ nito. Si può accedere al Menu principale anche dalle Impostazioni personali. Selezione della lingua Lampeggiante Inizializzazione...
Página 77 Guida Rapida Funzionamento di base 12:00,Lun IMP. TEMP. VEL. VEN. MOD. AUTO AUTO DEF. AUTO Sezione velocità ventola 1 Premere per avviare/arrestare • Quando si seleziona FAN AUTO, la velocità l’apparecchio. della ventola viene regolata automaticamente in base alla modalità di funzionamento. •...
Página 78 Menu rapido Premere Utilizzare per selezionare il menu rapido. Premere per attivare/disattivare la Selez. Imp. modalità selezionata. Per tornare alla schermata principale, premere Menu rapido Modalità Progr. Attenuazione di Potente silenziosa settimanale intensità LED Blocco Ripristino Ripristino RC telecomando Selezionare ogni impostazione e veriﬁ care l’impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata.
Página 79 Modalità silenziosa Selezionare questa icona per godersi il funzionamento silenzioso. La modalità Silenziosa riduce il rumore del ﬂ usso d’aria. Premere per confermare la scelta. Quando si seleziona la modalità Silenziosa, un’icona verrà visualizzata sulla parte superiore sinistra della schermata principale. * Fare riferimento a “Pulsanti e display del telecomando”...
Página 80 Menu rapido Attenuazione di intensità LED Selezionare questa icona per attenuare o ripristinare la luminosità degli indicatori dell’unità. Blocco telecomando Selezionare questa icona per bloccare il telecomando. Premere per confermare la scelta. (Quando è stata accettata la modalità, viene visualizzata la seguente schermata.) Selez.
Página 81 Menu principale Selezionare i menu e determinare le impostazioni in base al sistema disponibile nella casa. • Dopo l’installazione iniziale, è possibile regolare manualmente le impostazioni. Menu principale 12:00,Lun Imp. funzioni • L’impostazione iniziale rimane attiva ﬁ nché l’utente Controllo sistema non la modiﬁ...
Página 82 WLAN Per applicare le impostazioni WLAN WLAN 12:00,Lun nell’app telefonica WLAN ON/OFF WLAN ON/OFF Panasonic Comfort Cloud. Imp. facile (WPS) Impostazione semplice (WPS) * Fare riferimento al Imp. avanz. (AP) Reg. dispositivo Manuale delle istruzioni Impostazione avanzata (AP) Selez. Conf.
Página 83 Impostazione Menu Opzioni di impostazione / Display predeﬁ nita Controllo sistema Per eseguire la diagnosi del guasto. Se il codice di errore 12:00,Lun Controllo sistema corrisponde all’errore riscontrato, sarà Seleziona e recupera emesso un bip. Nessuna memoria di errore * Fare riferimento a “Soluzione dei problemi”...
Página 84 Menu principale Impostazione Menu Opzioni di impostazione / Display predeﬁ nita Imp. un. temp. Impostazione della Imp. un. temp. 12:00,Lun temperatura. ˚C ˚C ˚F Selez. Conf. Imp. dec. temp. Impostazione della Abilit. temperatura in unità Abilit. decimali. Disab. Lingua Imposta la lingua di Lingua 12:00,Lun ENGLISH / ESPAÑOL / ITALIANO /...
Página 85 Per saperne di più... Modo di funzionamento AUTO : L’indicatore POWER lampeggia nella fase iniziale. • L’unità seleziona la modalità operativa ogni 10 minuti sulla base dell’impostazione della temperatura e della temperatura ambiente. CALDO : L’indicatore POWER lampeggia nella fase iniziale. L’unità richiede del tempo per riscaldare.
Página 86 Pulizia del condizionatore d’aria La pulizia deve essere eseguita ad intervalli regolari Unità interna per garantire le prestazioni ottimali dell’unità. Una ( La struttura dell’unità potrebbe variare in base al modello) unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore “H 99”. Aletta in alluminio Pannello anteriore Consultare un rivenditore autorizzato.
Página 87 Soluzione dei problemi Le condizioni seguenti indicano un guasto. Condizione Causa La spia POWER lampeggia durante la modalità • L’unità è in modalità di sbrinamento (e l’ALETTA DELL’ARIA CALDO mentre l’aria fornita non è più calda (e è impostata su AUTO). l’aletta è...
Página 88 Soluzione dei problemi Eseguire i controlli seguenti prima di rivolgersi all’assistenza. Condizione Controllare La modalità CALDO/FREDDO non funziona in • Impostare la temperatura corretta. maniera efﬁ ciente. • Chiudere tutte le porte e ﬁ nestre. • Pulire o sostituire i ﬁ ltri. •...
Página 89 Quando… ■ Da utilizzare quando il telecomando presenta anomalie di funzionamento 1. Sollevare il pannello anteriore. 2. Premere AUTO OFF/ON una volta per usare la modalità AUTO. 3. Premere AUTO OFF/ON ﬁ no a quando non si sente 1 bip, quindi rilasciare per usare la modalità...
Página 90 Soluzione dei problemi Per recuperare un codice di errore, andare su “Controllo sistema” e premere il tasto ﬁ nché non si sente un segnale acustico. 12:00,Lun IMP. TEMP. VEL. VEN. MOD. Quando sul display viene visualizzato un codice di errore AUTO come indicato di seguito, contattare il numero registrato nel AUTO...
Página 91 Display di Anomalia/controllo protezione Display di Anomalia/controllo protezione diagnosi diagnosi Comunicazione anomala tra l’interno e il Protezione del circuito di correzione del H 85 F 90 modulo LAN wireless fattore di potenza (PFC) Blocco del meccanismo motore del F 91 Anomalia nel ciclo di refrigerazione H 97 ventilatore esterno...
Página 92 Contact in the UK: Panasonic UK, a branch of Panasonic Marketing Europe GmbH Maxis 2, Western Road, Bracknell, Berkshire, RG12 1RT Panasonic Corporation Authorised representative in EU 1006, Oaza Kadoma, Kadoma City, Panasonic Marketing Europe GmbH Panasonic Testing Centre Osaka 571-8501, Japan Winsbergring 15, 22525 Hamburg, Germany Website: http://www.panasonic.com...
