Resumen de contenidos para Stihl RB 200

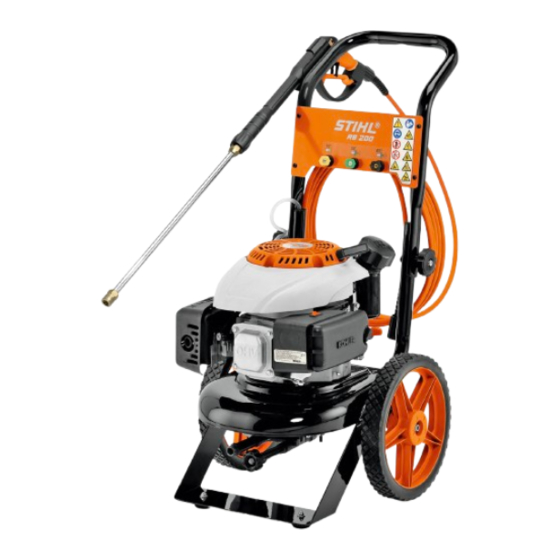

- Página 1 STIHL RB 200 Instrucciones para la reparación 2017-01...
- Página 3 Ajustar la presión del bypass 17.6 Montar los émbolos de la bomba Estas instrucciones para la reparación estám protegidas por derechos de autor. Nos reservamos todos los derechos, especialmente el derecho a la reproducción, traducción y elaboración con sistemas electrónicos. STIHL RB 200...
- Página 4 Herramientas, medios auxiliares 18.1 Herramientas, medios auxiliares STIHL RB 200...
- Página 5 Informaciones relativas a estas instrucciones para la reparación En el caso de montarse piezas de repuesto no autorizadas por STIHL, puede ocurrir que fallen las Documentación aplicable funciones de componentes o que se anulen las de los dispositivos de seguridad. Las personas pueden sufrir Estas instrucciones para la reparación describen todos...
- Página 6 9 bares Temperatura máxima del agua: 125 °F 52 °C Intervalos de servicio de la bomba de alta presión Primer cambio de aceite: No se precisa cambiar el aceite Cambio de aceite regular: No se precisa cambiar el aceite STIHL RB 200...
- Página 7 Temperatura de afluencia del agua, dema- Temperatura de afluencia del agua, 52 °C de forma irregular siado elevada (125 °F), como máx. Manguera de afluencia de agua, dañada; Sustituir la manguera de afluencia de agua la bomba de alta presión aspira aire STIHL RB 200...
- Página 8 Limpiar la bola y el resorte en el inyector, detergente están mal montados o están corroídos montarlos correctamente o sustituirlos Forma del chorro, poco nítida y Tobera de alta presión, sucia o Limpiar la tobera de alta presión o poco definida desgastada sustituirla STIHL RB 200...
- Página 9 Enroscar la pieza de empalme (2) y apretarla. Montar el tamiz (1), de manera que el abombado esté Montar el tamiz (1), @ 6.4. orientado hacia fuera. Oprimir la junta de goma del tamiz (1) en la pieza de unión (3) hasta el tope. STIHL RB 200...
- Página 10 Enroscar la herramienta de desmontaje M4 – 5910 890 6504 en la rosca existente en el En caso de anomalía en el funcionamiento de la mezcla inyector (13). del detergente, comprobar los siguientes componentes: Extraer el inyector (13). STIHL RB 200...
- Página 11 Colocar el resorte (6) en el empalme para la manguera (3). Humedecer la rosca del empalme para la manguera (3) con Loctite 242. Enroscar el empalme para la manguera (3) en el bloque de válvulas (7) y apretarlo. Montar el tubo flexible de detergente (2). STIHL RB 200...
- Página 12 Enroscar la pieza de empalme (1) y apretarla. Desmontar la junta toroidal (2). Enroscar la herramienta de desmontaje M4 – 5910 890 6504 en la rosca existente en el inyector (3). Extraer el inyector (3). Desmontar las juntas toroidales (4 y 5). Extraer el resorte (6). STIHL RB 200...
- Página 13 Enroscar el tornillo M6 en la rosca situada en el Loctite 242 (producto de retención de tornillos, – asiento postizo de válvula (5). semiduro) – 0786 111 2101 Extraer el asiento postizo de válvula (5). Desmontar el émbolo de distribución Desmontar la junta toroidal (6). Preparar la reparación, @ 3.1. STIHL RB 200...
- Página 14 Montar las juntas toroidales (2 y 3) en la caja de guía (9). Humedecer la rosca del émbolo de distribución (1) con Loctite 242. Enroscar el émbolo de distribución (1) en el bloque de válvulas (7) y apretarlo. Ajustar la presión del bypass, @ 9.7. STIHL RB 200...
- Página 15 Montar el émbolo premontado (13) en la caja de guía (9). Untar todas las juntas toroidales con grasa lubricante de litio EP 0 o grasa especial antes de montarlas. Humedecer la rosca del émbolo (13) con Loctite 242. Enroscar la cabeza de válvula (8) en el émbolo (13) y apretarla. STIHL RB 200...
- Página 16 En el caso que no se pueda ajustar la presión del bypass correcta: Establecer la alimentación de agua. Sustituir el émbolo de distribución, @ 9.3. – Arrancar el motor. Cuando esté ajustada la presión del bypass correcta: Poner el acelerador en pleno gas. STIHL RB 200...
- Página 17 Fijar el ajuste con la tuerca de retención (8) contra la tuerca de racor (17). Precintar el ajuste con Loctite 242. Parar el motor. Desmontar el manómetro de comprobación. STIHL RB 200...
- Página 18 Marcar la posición de montaje de los casquillos 10.4 Montar el bloque de válvulas guía (5). Retirar los casquillos guía (5) de los émbolos (6). Montar el bloque de válvulas (3) en los pistones (6). Enroscar los tornillos (2) y apretarlos. Montar el tubo flexible de detergente (1). STIHL RB 200...
- Página 19 Para desmontar los retenes radiales (8) de la caja de bomba (7) se ha de desmontar los émbolos de la bomba (6), @ 17.4. Montar el bloque de válvulas (3), @ 10.4. STIHL RB 200...
- Página 20 En el caso que la cabeza de válvula (6) se quede en el bloque de válvulas: extraer dicha cabeza (6) con un extractor de agarre interior apropiado. 11.4 Montar las válvulas de aspiración De ser necesario, ensamblar las válvulas de aspiración (2) tal como sigue: STIHL RB 200...
