Resumen de contenidos para Stihl RB 800

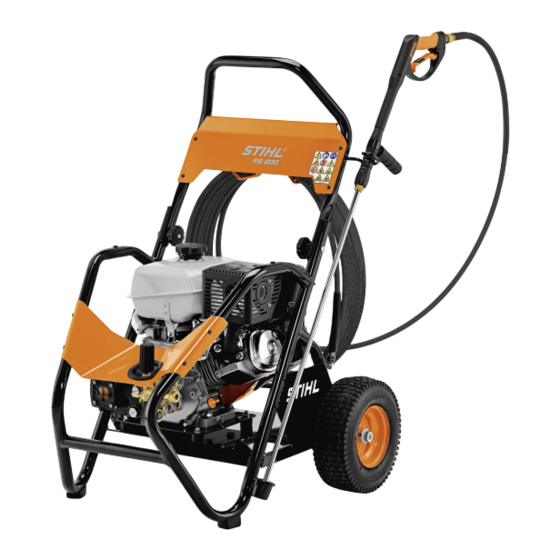

- Página 1 STIHL RB 800 Instrucciones para la reparación 2017-01...
-
Página 3: Tabla De Contenido
Herramientas, medios auxiliares 19.3 Desmontar el árbol de levas Estas instrucciones para la reparación estám protegidas por derechos de autor. Nos reservamos todos los derechos, especialmente el derecho a la reproducción, traducción y elaboración con sistemas electrónicos. STIHL RB 800... - Página 4 Montar los retenes radiales de los émbolos de bomba (estando desmontados dichos émbolos) 19.7 Ensamblar y montar los émbolos de la bomba 30 19.8 Montar el árbol de levas 19.9 Cerrar la caja de la bomba Herramientas, medios auxiliares 20.1 Herramientas, medios auxiliares STIHL RB 800...
-
Página 5: Informaciones Relativas A Estas Instrucciones
Informaciones relativas a estas instrucciones para la reparación En el caso de montarse piezas de repuesto no autorizadas por STIHL, puede ocurrir que fallen las Documentación aplicable funciones de componentes o que se anulen las de los dispositivos de seguridad. Las personas pueden sufrir Estas instrucciones para la reparación describen todos... -
Página 6: Intervalos De Servicio De La Bomba De Alta Presión
9 bares Temperatura máxima del agua: 125 °F 52 °C Intervalos de servicio de la bomba de alta presión Primer cambio de aceite: tras 5 horas de servicio Cambio de aceite regular: cada 250 horas de servicio o una vez al año STIHL RB 800... -
Página 7: Localización De Averías
Guarniciones de alta presión, desgastadas Sustituir las guarniciones de alta presión La bomba de alta presión funciona Temperatura de afluencia del agua, dema- Temperatura de afluencia del agua, 52 °C de forma irregular siado elevada (125 °F), como máx. STIHL RB 800... - Página 8 Limpiar la bola y el resorte en el inyector, detergente están mal montados o están corroídos montarlos correctamente o sustituirlos Forma del chorro, poco nítida y Tobera de alta presión, sucia o Limpiar la tobera de alta presión o poco definida desgastada sustituirla STIHL RB 800...
-
Página 9: Válvula De Sobrepresión Térmica
Desenroscar la válvula de sobrepresión térmica (1) Montar la válvula de sobrepresión térmica Humedecer la rosca de la válvula de sobrepresión térmica (1) con cinta de teflón. Enroscar la válvula de sobrepresión térmica (1) y apretarla. Alinear el racor de rebose (2) hacia abajo. STIHL RB 800... -
Página 10: Chapa Cobertera
Retener las tuercas (2) y desenroscar los tornillos (1). Quitar la chapa cobertera (4). Desmontar la boquilla (3). Montar la chapa cobertera Montar la boquilla (3). Colocar la chapa cobertera (4) e introducir los tornillos (1). Enroscar las tuercas (2). Retener las tuercas (2) y apretar los tornillos (1). STIHL RB 800... -
Página 11: Cambio Del Aceite
– equiparable Inserto 17 mm de entrecaras – 5910 893 5610 o – herramienta equiparable Aceite de bomba STIHL – 0797 210 3006, como – alternativa SAE 30 ND o SAE 15W-40 Intervalos de cambio de aceite No cambiar el aceite de la bomba de alta presión hasta las 5 horas de servicio. -
Página 12: Poner Aceite
Poner aceite Poner aceite. Aceite de bomba: Aceite de bomba STIHL 0797 210 3006 SAE 30 ND SAE 15W-40 Cantidad de llenado 13,35 oz. aceite de bomba: 395 ml Enroscar el tornillo de llenado de aceite (1) y apretarlo. Montar la chapa cobertera, @ 7.2. STIHL RB 800... -
Página 13: Mezcla De Detergente
Colocar el resorte (6) en el empalme para la Desmontar el filtro del detergente manguera (3). Humedecer la rosca del empalme para la Preparar la reparación, @ 3.1. manguera (3) con Loctite 242. Retirar el filtro del detergente (1) del correspondiente tubo flexible (2). STIHL RB 800... -
Página 14: Desmontar La Válvula De Retención Del Detergente
Apretar el inyector (8), de manera que el empalme para la manguera (3) esté orientado hacia el lado. Montar la válvula de retención del detergente, @ 9.6. Montar el tubo flexible de detergente (2). Montar la chapa cobertera, @ 7.2. STIHL RB 800... -
Página 15: Preparar La Reparación
Montar el tubo flexible de detergente (1). Sacar la pieza de unión (4). Montar la chapa cobertera, @ 7.2. Desmontar la junta toroidal (5). Extraer el resorte (6). Extraer la válvula de retención (7). Desmontar la junta toroidal (8). STIHL RB 800... -
Página 16: Válvulas De Presión, Válvulas De Aspiración
Enroscar los tornillos de cierre (1) con la mano. Extraer las juntas toroidales (4). Apretar los tornillos de cierre (1). 11.3 Montar las válvulas de presión y aspiración Montar la chapa cobertera, @ 7.2. De ser necesario, ensamblar las válvulas de presión (3) y aspiración (6) tal como sigue: STIHL RB 800... -
Página 17: Bloque De Seguridad De Regulación
Untar las juntas toroidales con grasa lubricante de litio EP 0 o grasa especial antes de montarlas. litio EP 0 o grasa especial antes de montarlas. Montar la junta toroidal (8) en el tornillo hueco (9). Montar la junta toroidal (7) en el bloque de seguridad de regulación (3). STIHL RB 800... - Página 18 Montar la tuerca de racor (11) en el tornillo hueco (12). Humedecer la rosca del tornillo hueco (12) con Loctite 242. Enroscar el tornillo (12) y apretarlo. Colocar el tamiz (13). Presionar la junta de goma del tamiz (13) en la tuerca de racor (11). Montar la chapa cobertera, @ 7.2. STIHL RB 800...
-
Página 19: Émbolo De Distribución
Presionar el asiento postizo de válvula (4) con el punzón para grupillas de Ø 8 mm desde abajo sacándolo del bloque de seguridad de regulación (5). Preparar la reparación, @ 3.1. Desmontar la junta toroidal (3). Desmontar la chapa cobertera, @ 7.2. STIHL RB 800... -
Página 20: Montar El Émbolo De Distribución
Insertar el asiento postizo de válvula (4) presionando. Montar la junta toroidal (2) en el émbolo de distribución (1). Enroscar el émbolo de distribución (1) en el bloque de seguridad de regulación (5) y apretarlo. Montar la chapa cobertera, @ 7.2. STIHL RB 800... -
Página 21: Desensamblar El Émbolo De Distribución
Desmontar el anillo de apoyo (27). Desmontar la junta toroidal (26). Sacar el émbolo (20) de la caja de guía (25) presionando. Desmontar el anillo de apoyo (21). Desmontar la junta toroidal (22). Desenroscar el tornillo de retención (23). Desenroscar la tuerca de tope (24). STIHL RB 800... -
Página 22: Ajustar La Presión Del Bypass
Retener el émbolo (20), enroscar la cabeza de Montar la caperuza presionándola (11). válvula (30) y apretarla. 13.6 Ajustar la presión del bypass Preparar la reparación, @ 3.1. El ajuste de la presión se realiza con el manómetro de comprobación. STIHL RB 800... - Página 23 Humedecer la rosca del tornillo de retención (23) con Loctite 242. La presión del bypass solo se puede ajustar con el asidero giratorio montado (14). Enroscar el tornillo de retención (23) y apretarlo. Parar el motor. Desmontar el manómetro de comprobación. STIHL RB 800...
-
Página 24: Válvula De Retardo De Presión
Fijar el bloque se seguridad de regulación (6) en el tornillo de banco, de manera que el tornillo de cierre (1) esté orientado hacia arriba. Desenroscar el tornillo de cierre (1). Desmontar la junta toroidal (2). Extraer el portamuelles (3). Desmontar la junta toroidal (4). Extraer el resorte (5). STIHL RB 800... -
Página 25: Bloque De Válvulas
Retirar el bloque de válvulas (4). Montar la chapa cobertera, @ 7.2. 15.3 Montar el bloque de válvulas Girar la bomba, de manera que pistón central sea el que más sobresalga. Montar el bloque de válvulas (4) en los pistones (5). STIHL RB 800... -
Página 26: Juego De Juntas
Desmontar el bloque de válvulas, @ 15.2. Marcar la posición de montaje de los casquillos guía (9). Extraer los casquillos guía (9). Desmontar las juntas toroidales (8) y los casquillos guía (9). Desmontar las guarniciones de baja presión (6). Sacar los anillos (7). STIHL RB 800... -
Página 27: Montar Las Guarniciones De Alta Presión
Untar los casquillos guía (9) con grasa lubricante de litio EP 0 o grasa especial. Colocar los casquillos guía (9) en el bloque de válvulas (1). Volver a montar los casquillos guía (9) desmontados con arreglo a su marca de posición. STIHL RB 800... -
Página 28: Émbolos De Bomba, Manguitos De Cerámica, Retenes Radiales
Desmontar las juntas toroidales (6). Preparar la reparación, @ 3.1. Quitar las arandelas (4). Desmontar la chapa cobertera, @ 7.2. Si los manguitos de cerámica (3) están dañados, renovar las guarniciones de alta presión, @ 16.2. STIHL RB 800... -
Página 29: Montar Los Retenes Radiales De Los Émbolos De Bomba (Estando Ensamblada La Bomba De Alta Presión)
5910 893 2411 o un tubo apropiado (diámetro exterior24 mm / 0,94 in., diámetro interior 20 mm / 0,79 in.). Montar los manguitos de cerámica de los émbolos de bomba, @ 17.3. Montar el bloque de válvulas, @ 15.2. Montar la chapa cobertera, @ 7.2. STIHL RB 800... -
Página 30: Bomba De Alta Presión
Montar el tubo flexible de detergente (10). Quitar los resortes anulares (2). Montar la chapa cobertera, @ 7.2. Retirar la bomba de alta presión (4) junto con la brida (5). De ser necesario, desmontar la chaveta (7). 18.3 Montar la bomba de alta presión Montar la chaveta (7). STIHL RB 800... -
Página 31: Caja De La Bomba
Fijar la caja de la bomba (10) en el tornillo de banco. Punzón para grupillas Ø 8 mm – Marcar la posición de la brida (15) en la caja de la Tenazas para anillos de retención, grandes – bomba (10). Desenroscar el pasador (12). STIHL RB 800... -
Página 32: Desmontar El Émbolo De Bomba Y Desensamblarlo
Apoyar la caja de la bomba (10) en el rodamiento de bolas (9). Desmontar el árbol de levas, @ 19.3. Calentar la brida (15) en la zona del rodamiento de Extraer la biela (23) junto con el émbolo de agujas (13). bomba (25). STIHL RB 800... -
Página 33: Cerrar La Caja De La Bomba, @ 19.9
60 mm / 2,36 in., diámetro interior 26 mm / 1,02 in.). Colocar el anillo de retención (8) en la ranura del árbol de levas (11). Colocar el anillo de retención (7) en la ranura situada en la caja de la bomba (10). Colocar el anillo (6). STIHL RB 800... -
Página 34: Herramientas, Medios Auxiliares
Grasa especial (grasa para acoplamientos Glissa), resistente al agua o grasa lubricante de litio EP 0 0786 111 2101 Loctite 242 (producto de retención de tornillos, semiduro) 0797 210 3006 Aceite de bomba, como alternativa SAE 30 ND o SAE 15W-40 Pasta antiadherente Cinta de teflón STIHL RB 800... - Página 35 STIHL RB 800...
- Página 36 RA_031_2016_01_03 spanisch www.stihl.com...
