I N S T R U C C I O N E S D E U S O
deTem4 Core

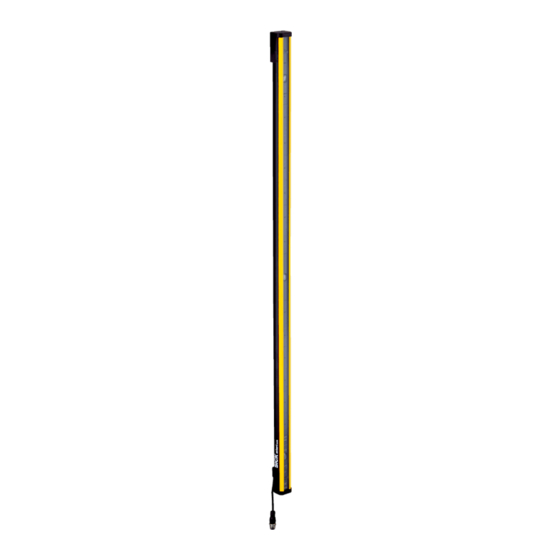

Barrera fotoeléctrica de seguridad multihaz

Publicidad

loading

Manuales relacionados para SICK deTem4 Core

Resumen de contenidos para SICK deTem4 Core

  • Página 1 I N S T R U C C I O N E S D E U S O deTem4 Core Barrera fotoeléctrica de seguridad multihaz...
  • Página 2 Documento original Este es un documento original de SICK AG. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 3 Montaje del soporte Compact FlexFix........5.3.4 Montaje del soporte Flat-Mount..........8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 4 Datos del pedido................66 13.1 Volumen de suministro................13.2 Datos de pedido..................I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 5 Índice de figuras e ilustraciones............. 77 Índice de tablas................. 78 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 6 Personal de manteni‐ "Mantenimiento", página 56 miento "Solución de fallos", página 58 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 7 Este símbolo representa el transmisor. Este símbolo representa el receptor. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 8 Al aire libre • Bajo el agua • En atmósferas potencialmente explosivas I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 9 Para el mantenimiento debe valorar si los trabajos se pueden realizar en un estado de funcionamiento seguro de la máquina. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 10 "Hoja de datos", página 62 • "Espejo de desvío", página 71 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 11 En el emisor, dos LED indican el estado de funcionamiento: 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 12 Temas relacionados • "LED de diagnóstico", página 58 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 13 Figura 4: Protección de acceso unilateral Figura 5: Protección de acceso multilateral 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 14 (p. ej., un bloqueo de rearranque). I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 15 En muchos países, SICK ofrece un servicio de medición del tiempo de seguimiento. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 16 En el montaje de la barrera fotoeléctrica de seguridad multihaz debe respetarse la distancia mínima. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 17 T = 290 ms + 20 ms = 310 ms = 0,31 s S = 1.600 mm/s × 0,31 s + 850 mm = 1.346 mm 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 18 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 19 (p. ej., montar mamparas opacas o invertir el sentido de emisión de uno de los siste‐ mas). 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 20 Dependiendo de las disposiciones nacionales en vigor y del nivel de fiabilidad requerido para la función de seguridad, deberá instalarse un bloqueo de rearme. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 21 Figura 12: Sin diferencia de potencial entre la carga y el dispositivo de protección 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 22 Figura 13: Representación esquemática del funcionamiento del bloqueo de rearme I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 23 Para la desconexión de la máquina se usan contactores de guiado forzado. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 24 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 25 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 26 El LED OSSD del receptor se iluminará en rojo. Deje libre el haz de luz. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 27 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 28 En caso de reclamaciones, póngase en contacto con el representante de SICK correspondiente. Temas relacionados • "Datos del pedido", página 66 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 29 Monte el emisor y el receptor sobre una superficie plana. (1) 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 30 De esta forma se evita que la barrera se deslice hacia abajo durante el montaje. (3) I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 31 ópticos del emisor y del receptor tienen que quedar enfrentados. (5) 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 32 El soporte QuickFix tiene un pasamuros. Dependiendo de la colocación, el pasamuros podría facilitar el montaje. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 33 Para montar el emisor y el receptor se utilizan 2 soportes FlexFix para cada uno. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 34 (3). Par de apriete: 5 Nm … 6 Nm I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 35 Figura 18: Colocación de la barrera fotoeléctrica de seguridad multihaz en los soportes FlexFix 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 36 Temas relacionados • "Alineación del emisor y el receptor", página 48 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 37 (3). Par de apriete: 5 Nm … 6 Nm 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 38 Fije la posición del emisor y del receptor con el tornillo M5 en el soporte Compact FlexFix.(3) Par de apriete: 2,5 Nm ... 3 Nm I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 39 Cuando el soporte esté afianzado sobre la tapa del dispositivo se escuchará un clic. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 40 Desplace el adaptador Swivel-Mount (montaje basculante) sobre la tapa del dispo‐ sitivo. (1) I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 41 (4) 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 42 Cuando el dispositivo esté correctamente alineado, apriete el tornillo M5 para fijar las dos piezas individuales. (6) Par de apriete: 3 Nm … 3,5 Nm I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 43 “Replace‐ ment bracket”. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 44 • El montaje se ha completado correctamente. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 45 Figura 24: Conexión del sistema (conector macho M12, 5 polos) 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 46 M4000 existente por otra deTem4 Core sin necesidad de tender cables nuevos. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 47 El montaje se ha completado correctamente. • La instalación eléctrica se ha completado correctamente. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 48 Alinee el emisor sobre el receptor de manera aproximada girando el emisor. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 49 Coloque el láser de alineación en el receptor cerca del haz de luz inferior. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 50 El soporte QuickFix ofrece las siguientes opciones para alinear el emisor y el receptor entre sí: • Movimiento vertical I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 51 • Movimiento vertical • Giro (± 15°) 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 52 El soporte Compact FlexFix ofrece las siguientes opciones para alinear el emisor y el receptor entre sí: • Movimiento vertical • Giro (± 15°) I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 53 Rotación (± 270° o ± 9°) +/-9° +/-270° Figura 28: Soporte de montaje basculante: rotación 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 54 Deben realizarse las comprobaciones determinadas en el concepto de comproba‐ ción del fabricante de la máquina y de la empresa explotadora. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 55 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 56 Asegúrese de que las salidas de la barrera fotoeléctrica de seguridad multihaz no tengan ningún efecto en la máquina durante la limpieza. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 57 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 58 Si el error persiste, sustituya los componentes defectuosos, véase "Datos del pedido", página I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 59 19. Desconecte la fuente de alimenta‐ ción y conéctela de nuevo. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 60 LED apagado. Ö El LED parpadea. O El LED se ilumina. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 61 A petición SICK le ayuda en la evacuación de estos dispositivos. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 62 Dirección de movimiento y eje de la barra de comprobación vertical con respecto al haz de luz. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 63 El cable de alimentación no debe utilizarse para conectar otras cargas, con excepción del emisor. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 64 Número de haces Peso en g  s Emisor r Receptor Tolerancia: ± 50 g I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 65 Distancia de haces, medida S Longitud (L) en mm 1072 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 66 1082686 M4C-EA02500A10 1082688 M4C-SA0340HA10 1082689 M4C-EA03400A10 1082691 M4C-SA0430HA10 1082692 M4C-EA04300A10 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 67 2019506 por el soporte FlexFix utili‐ zando los orificios perforados existentes) 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 68 21,8 10,2 Figura 31: Croquis de dimensiones del soporte FlexFix I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 69 Tabla 20: Datos para el pedido de los accesorios de montaje Artículo Referencia Herramienta de alineación 4084133 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 70 6030664 Temperatura ambiente de servicio: hasta −30 °C con tendido fijo. I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 71 El alcance se reduce en función de la cantidad de espejos de desvío que haya en el trayecto de la luz. 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 72 Tabla 31: Datos para el pedido de productos de limpieza Artículo Referencia del artículo Limpiador de plásticos antiestático 5600006 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 73 Barra de comprobación de 30 mm 2022602 Soporte para barra de comprobación 2052249 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 74 GB/T 19436.2 IEC 61496-3 GB 19436.3 IEC 61508 GB/T 20438 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 75 IEC 62061 GB 28526 ISO 13849-1 GB/T 16855.1 ISO 13855 GB/T 19876 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 76 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK...
  • Página 77 32. Dibujo acotado del soporte Flat-Mount..............69 33. Dibujo acotado del soporte de montaje basculante..........69 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 78 32. Datos para el pedido de barras de comprobación........... 73 33. Indicación sobre las normas..................74 I N S T R U C C I O N E S D E U S O | deTem4 Core 8014290/1HCF/2022-11-11 | SICK Sujeto a cambio sin previo aviso...
  • Página 79 ÍNDICE DE TABLAS 8014290/1HCF/2022-11-11 | SICK I N S T R U C C I O N E S D E U S O | deTem4 Core Sujeto a cambio sin previo aviso...
  • Página 80 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
