ESAB Aristo Serie Instrucciones De Uso
Ocultar thumbs
Ver también para Aristo Serie:
- Instrucciones de uso (36 páginas) ,
- Instrucciones de uso (24 páginas) ,
- Instrucciones de uso (34 páginas)
Manuales relacionados para ESAB Aristo Serie
Resumen de contenidos para ESAB Aristo Serie

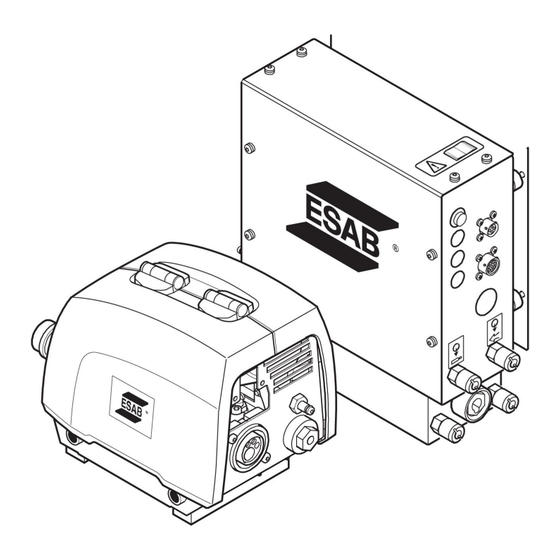

- Página 1 Aristo® RoboFeed 3004HW FeedControl 3004HW Instrucciones de uso 0463 280 101 ES 20131011 Valid for: serial no. 325-xxx-xxxx...
-
Página 3: Tabla De Contenido
Presión de alimentación de hilo ...............14 MANTENIMIENTO ....................15 Revisión y limpieza .................... 15 PEDIDOS DE REPUESTOS ................16 DIAGRAMA........................ 17 CONSUMIBLES ......................19 NÚMEROS DE REFERENCIA...................21 ACCESORIOS ......................22 Reservado el derecho a modificar las especificaciones sin previo aviso. 0463 280 101 © ESAB AB 2013... -
Página 4: Seguridad
1 SEGURIDAD SEGURIDAD Los usuarios de los equipos ESAB tienen la responsabilidad de asegurarse de que cualquier persona que trabaje con el equipo o cerca de este respete todas las medidas de seguridad necesarias. Las precauciones de seguridad deben cumplir los requisitos aplicables a este tipo de equipo. - Página 5 PROTÉJASE Y PROTEJA A LOS DEMÁS. ¡PRECAUCIÓN! Este producto está destinado exclusivamente a soldadura por arco. ¡PRECAUCIÓN! Antes de instalar o utilizar el equipo, lea el manual de instrucciones, asegurándose de que lo entiende. 0463 280 101 - 5 - © ESAB AB 2013...
- Página 6 Como responsable del equipo, le corresponde informarse sobre los puntos de recogida autorizados. Si desea más información, póngase en contacto con el distribuidor ESAB más cercano. ESAB puede proporcionarle todos los accesorios y elementos de protección necesarios. 0463 280 101 - 6 -...
-
Página 7: Introducción
En el apartado "ACCESORIOS" de este manual encontrará información sobre los accesorios de ESAB para este producto. Equipamiento La unidad de alimentación de hilo se suministra con instrucciones de uso y un conector rápido para Marathon Pac™. -
Página 8: Características Técnicas
Es muy importante utilizar refrigerante premezclado ESAB. Si se usan otros refrigerantes, podría dañarse el equipo o, en el peor de los casos, la carcasa podría cargarse con corriente. Puede consultar el número de referencia del refrigerante premezclado ESAB en la sección "ACCESORIOS" del manual de instrucciones. -
Página 9: Instalación
W82. Ejemplo de sistema de soldadura robotizado NOTA: La conexión a un robot requiere un kit de montaje y un kit de cables; solicite más información a su distribuidor ESAB. 0463 280 101 - 9 - © ESAB AB 2013... -
Página 10: Funcionamiento
"SEGURIDAD" de este manual. Léalo atentamente antes de empezar a usar el equipo. ¡ADVERTENCIA! Asegúrese de que los paneles laterales están cerrados durante el funcionamiento. ¡ADVERTENCIA! Las piezas giratorias pueden ocasionar lesiones; extreme las precauciones. 0463 280 101 - 10 - © ESAB AB 2013... -
Página 11: Conexión Y Dispositivos De Control
Pulsador para avance lento del hilo Conexión para el cable de soldadura o el Pulsador para purga de gas cable de retorno. Conexión para el soplete de soldadura Conector rápido Marathon Pac™ (EURO) 0463 280 101 - 11 - © ESAB AB 2013... - Página 12 Conexión para gas de protección, salida Conexión para refrigerante a la fuente de corriente (unidad de refrigeración), ROJO Símbolos y descripciones Entrada para aire de eliminación de salpicaduras Gas de protección 0463 280 101 - 12 - © ESAB AB 2013...
-
Página 13: Cambio E Introducción Del Hilo
Quite los rodillos de presión. 4. Desmonte los rodillos alimentadores (D). Para ello, quite las tuercas (E) y saque los rodillos. Monte los rodillos alimentadores nuevos, repitiendo el mismo procedimiento en orden inverso. 0463 280 101 - 13 - © ESAB AB 2013... -
Página 14: Dispositivo De Control De La Presión
Si mantiene la antorcha de soldadura a unos 5 mm de la pieza de madera (figura A), los rodillos alimentadores deben patinar. Si mantiene la antorcha de soldadura a unos 50 mm de la pieza de madera, el hilo debe salir y curvarse (figura B). 0463 280 101 - 14 - © ESAB AB 2013... -
Página 15: Mantenimiento
Los consumibles del soplete de soldadura se deben limpiar y cambiar a intervalos regulares para evitar fallos en la alimentación de hilo. Limpie con aire comprimido la guía de hilo cada cierto tiempo, así como la punta de contacto del hilo. 0463 280 101 - 15 - © ESAB AB 2013... -
Página 16: Pedidos De Repuestos
Si lo desea, puede pedir los repuestos a través de su distribuidor ESAB más cercano; consulte la contraportada de este documento. Para realizar un pedido, indique el tipo de producto, el número de serie, y el nombre y número del repuesto que aparecen indicados en... -
Página 17: Diagrama
DIAGRAMA DIAGRAMA 0463 280 101 - 17 - © ESAB AB 2013... - Página 18 DIAGRAMA 0463 280 101 - 18 - © ESAB AB 2013...
-
Página 19: Consumibles
Washer Ø 16/5x1 HJ 7 Screw M4x12 HJ 8 Screw M6x12 HJ 9 Washer Ø 16/8.4x1.5 HJ 10 0469 838 001 Cover HJ 11 0458 722 880 Axle and Nut 0463 280 101 © ESAB AB 2013 - 19 -... - Página 20 In order to weld with aluminium wire, proper rollers, nozzles and liners for aluminium wire MUST be used, It is recommended to use 3 m long welding torch for aluminium wire, equipped with appropriate wear parts. Rights reserved to alter specifications without notice. 0463 280 101 - 20 - © ESAB AB 2013...
-
Página 21: Números De Referencia
Cable and Bracket unit Aristo® RoboFeed 3004HW 0459 839 070 Spare parts list Aristo® Robo Feed 3004HW & Aristo® Feed Control Technical documentation is available on the Internet at www.esab.com 0463 280 101 - 21 - © ESAB AB 2013... -
Página 22: Accesorios
ACCESORIOS ACCESORIOS F102 440 880 Quick connector MarathonPac™ 0007 810 012 ESAB's ready mixed coolant (10 l) 0463 280 101 - 22 - © ESAB AB 2013... - Página 23 ACCESORIOS 0463 280 101 - 23 - © ESAB AB 2013...
- Página 24 ESAB subsidiaries and representative offices Europe NORWAY North and South America SOUTH KOREA AS ESAB ESAB SeAH Corporation AUSTRIA Larvik ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +47 33 12 10 00 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +47 33 11 52 03...
