3. Cortar
Paso 4: Ajuste el punto de origen XY
Origen
El punto de origen es el punto de partida de las coordenadas. Es la posición en la que las coordenadas de los ejes X, Y, y Z
tienen el valor "0" (cero). Puede ajustar libremente la posición del punto de origen. Es una buena idea que coincida el punto
de origen con la posición en la que desea iniciar el corte. Sin embargo, no se puede seleccionar el punto de origen si selec-
ciona el "sistema de coordenadas del equipo" como sistema de coordenadas.
Sistema de coordenadas de usuario y Sistema de coordenadas del equipo
El sistema de coordenadas en el que la posición del punto de origen se puede cambiar libremente se conoce como el "sistema
de coordenadas de usuario". Por otro lado, el sistema de coordenadas en el que la posición del punto de origen es fija y no
se puede cambiar libremente se conoce como el "sistema de coordenadas del equipo". Básicamente, el sistema de coorde-
nadas de usuario es el que se utiliza durante el trabajo real. Cuando desee saber la posición absoluta de la herramienta de
fresado, utilice el sistema de coordenadas del equipo. En este equipo, se puede visualizar tanto las coordenadas del sistema
de coordenadas de usuario como del sistema de coordenadas del equipo.
Puntos de origen del sistema de coordenadas del equipo de este equipo
X, Y: Parte delantera izquierda de la mesa, Z: Posición más alta del rotor
Procedimiento
A
Seleccionar y retener la herramienta de fresado.
1

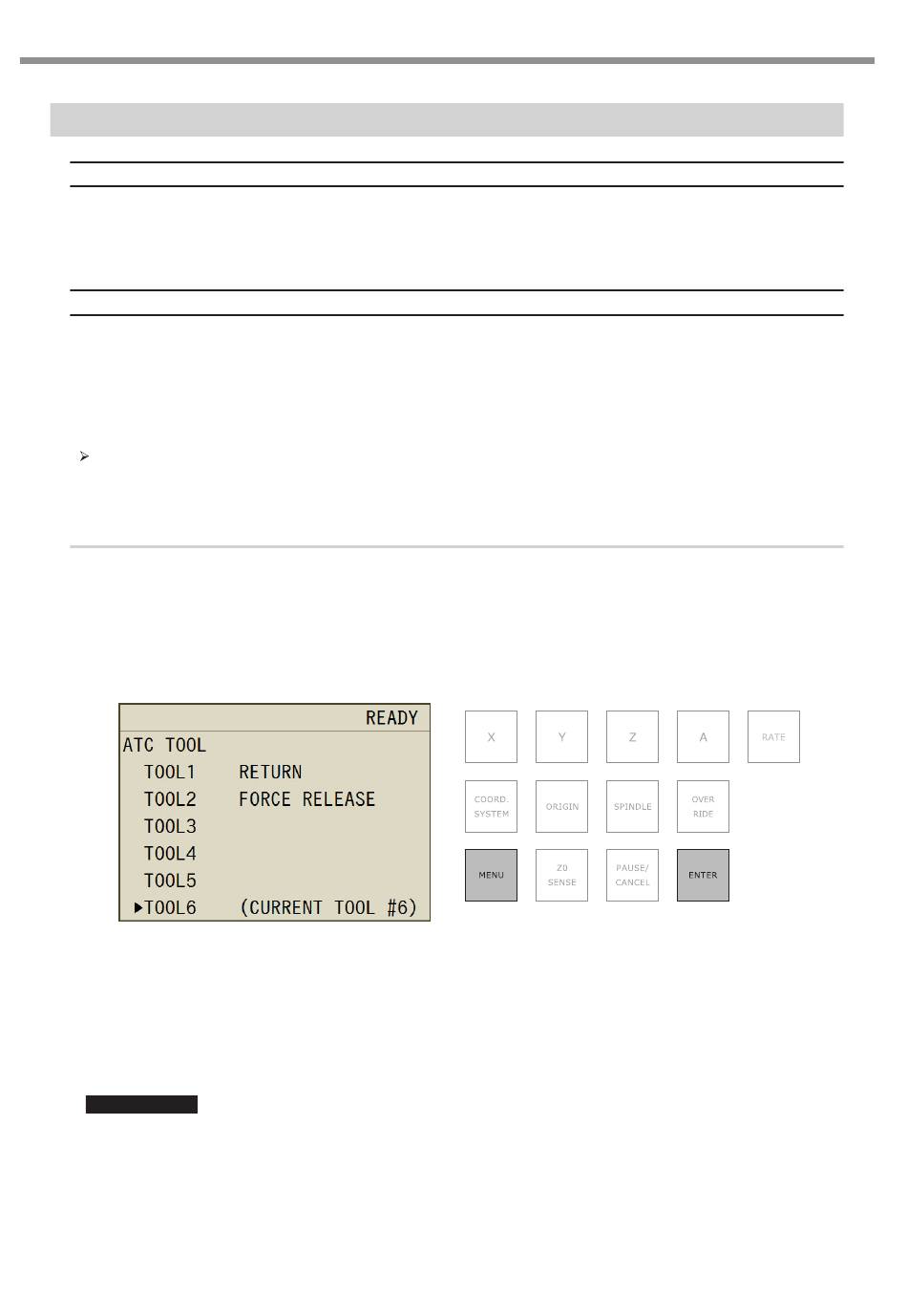

Pulse [MENU] varias veces para seleccionar "ATC Tool Bur".
2
Gire el dial giratorio para seleccionar la herramienta de fresado que desee retener.
3
Pulse [ENTER].
El equipo funciona, y la herramienta de fresado se retiene. Pulse [MENU] varias veces para volver a la ventana
principal.
B
Mueva la herramienta de fresado al punto en el que desee establecer el punto de origen.
" Pág. 41 "Utilización de las operaciones del dial giratorio para mover la herramienta de fresado (Avance por medio del dial giratorio)"
C
Pulse [COORD. SYSTEM] para seleccionar el sistema de coordenadas.
Cuando utilice SRP PLAYER, que se incluye con este equipo: Seleccione "Use coordinate system". Compruebe el
sistema de coordenadas en la pantalla del panel integrado.
PRECAUCIÓN
• Si selecciona "Machine coordinate system", no podrá ajustar los puntos de origen de manera
correcta.
• Si está utilizando una aplicación que utiliza los códigos NC, cambiar el conjunto de comandos
de "RML-1" a "NC Code".
" Pág. 58 "Cuadro de diálogo "NC code setting""
22
3. Corte (Corte por un lado)
