Técnica de localización
Emplear una buena técnica de localización le ayuda a limitar la ubicación exacta de un
objetivo enterrado, lo cual le permite determinar su ubicación exacta antes de excavar.
Si combina una buena técnica de localización con la función
de localización del EQUINOX, podrá localizar de manera precisa
un objetivo enterrado dentro de un área específica antes de
empezar a excavar.
Para obtener información adicional sobre la localización
con la ayuda de la función de localización, consulte
"Localización" en la página 36.
Es posible localizar exitosamente un objetivo sin utilizar esta
función; sin embargo, requiere de práctica.
Configuración de la bobina y localización
La bobina estándar del detector EQX 11 de la serie EQUINOX
cuenta con una configuración de enrollado de alambre conocida
como Doble D.
Al realizar tareas de localización, es útil saber que la bobina Doble
D cuenta con dos rollos de alambre que se traslapan creando la
forma de dos 'D' . Las regiones creadas por los rollos traslapados
(que se extienden desde la parte central delantera de la bobina
hasta la parte trasera) son las áreas más sensibles y tendrán la
respuesta más fuerte cuando el objetivo se encuentre directamente
debajo de ellas.

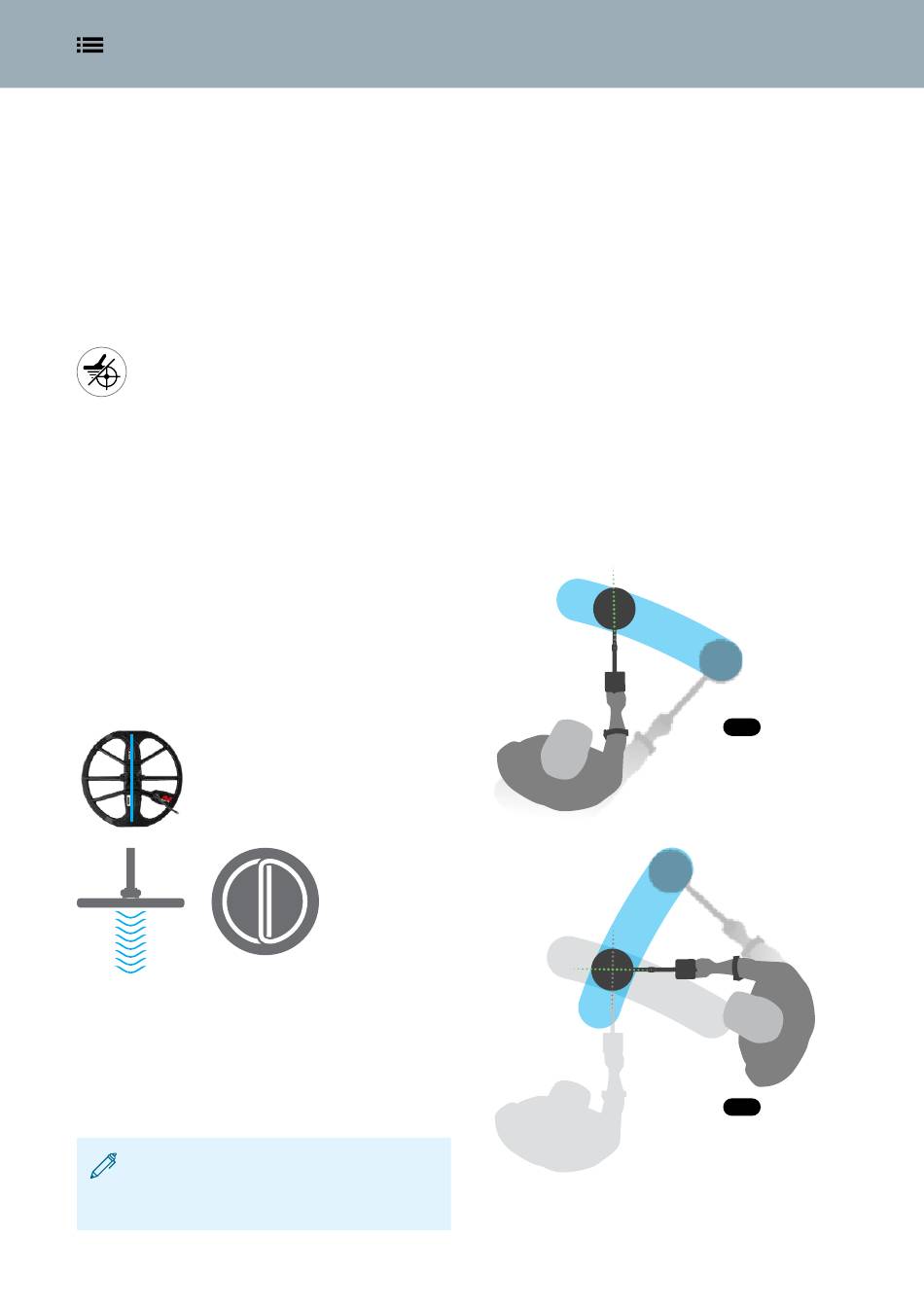

La línea muestra la zona con la señal
más intensa usando la bobina EQX 11.
Ocurre lo mismo con todas las bobinas
complementarias EQX Doble D.
Vista delantera del perfil de La señal más intensa
señal más intensa usando se presenta donde se
la bobina Doble D. traslapan los rollos Tx y Rx
de la bobina.
Los beneficios de esta configuración incluyen una menor
susceptibilidad al ruido (especialmente en suelos mineralizados),
una mayor sensibilidad y un patrón de búsqueda más minucioso
que requiere de menos traslapes al barrer.
Las bobinas Doble D pueden producir señales complejas
como respuesta a objetivos enterrados a poca profundidad.
En algunas ocasiones, se pueden oír tres señales distintas
para un solo objetivo al barrer la bobina sobre él.
Técnica de localización | 19
Localización manual de un objetivo
1. Barra la bobina lentamente sobre la ubicación del objetivo
asegurándose de que la bobina se encuentre en posición
paralela al suelo.
2. Localice el centro del objetivo identificando en qué momento
se escucha la respuesta más fuerte al objetivo.
3. Tome nota de la posición mentalmente o marque una línea en
la tierra con su zapato o con una herramienta de excavación.
4. Colóquese hacia un lado para que pueda pasar la bobina sobre el
objetivo formando un ángulo recto respecto a su dirección inicial.
5. Alinee el objetivo a 90° de la dirección inicial y repita el
proceso. El objeto se encuentra en la intersección de las
dos líneas imaginarias.
¡Bip!
¡Bip!
2-3
Marque una línea donde oiga
la señal más intensa.
4-5
Muévase 90° y repita el procedimiento.
La intersección de las dos líneas marca
la ubicación exacta del objetivo.
