H-2489A

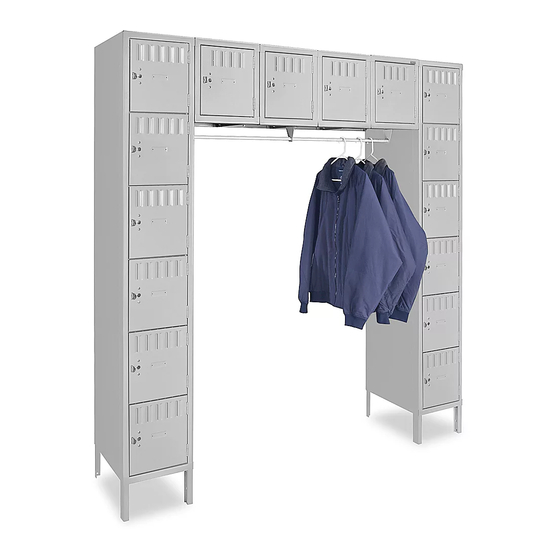

16 PERSON LOCKER
(ASSEMBLED)
PAGE 1 OF 15
1-800-295-5510
uline.com
Pour le français, consulter les pages 11-15.
TOOL NEEDED
11/32" Nut Driver (included)
CAUTION! Some parts may have sharp
edges. Care must be taken when handling
various pieces to avoid injury. For your safety,
wear work gloves when assembling.
NOTE: For wall-mounting instructions,
see page 4.
Para Español, vea páginas 6-10.
1220 IH-2489A
Publicidad
Manuales relacionados para Uline H-2489A
Resumen de contenidos para Uline H-2489A
- Página 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. H-2489A 1-800-295-5510 uline.com 16 PERSON LOCKER (ASSEMBLED) TOOL NEEDED 11/32" Nut Driver (included) CAUTION! Some parts may have sharp edges. Care must be taken when handling various pieces to avoid injury. For your safety, wear work gloves when assembling.
- Página 2 PARTS NO ASSEMBLY REQUIRED DESCRIPTION QTY. Vertical Unit Horizontal Unit Number Plate and Clear Label Cover Push Plugs Finger Pull Coat Rod Bracket Coat Rod Bolts and Nuts (#8-32 x 1/2") PAGE 2 OF 15 1220 IH-2489A...
- Página 3 ASSEMBLY JOINING UNITS TOGETHER 1. Bolt the horizontal frame to the two vertical frames as shown in Figure 1 (use 5 bolts and nuts per side). Do not use the center bottom hole on either side; these will be used for attaching the coat rod. (See Figure 1) 2.
- Página 4 WALL-MOUNT LOCKERS TOOLS NEEDED 11/32" Nut Driver (included) Phillips Screwdriver 10 mm Socket Wrench Cordless Drill Step Ladder (1/4" Drill Bit) (Optional) PARTS CAUTION! Some parts may have sharp edges. Care must be taken when handling various pieces to avoid injury. For your safety, wear work gloves when assembling.
- Página 5 Mark holes where screws are to be located. Drill holes using 1/4" drill bit. Mount locker to wall with eight anchors and eight small screws using a Phillips screwdriver. (See Figure 4) Figure 4 1-800-295-5510 uline.com PAGE 5 OF 15 1220 IH-2489A...
- Página 6 H-2489A 800-295-5510 uline.mx LOCKER PARA 16 PERSONAS (ENSAMBLADO) HERRAMIENTA NECESARIA Desarmador para Tuercas de 11/32" (Incluido) Algunas partes pueden ¡PRECAUCIÓN! tener bordes filosos. Debe tener cuidado cuando manipule varias piezas para evitar lesiones. Por su seguridad, utilice guantes de trabajo cuando ensamble.
- Página 7 PARTES NO REQUIERE ENSAMBLE DESCRIPCIÓN CANT. Unidad Vertical Unidad Horizontal Placa del Número y Cubierta Transparente para Etiqueta Tapas a Presión Jaladera Soporte de Barra para Chamarras Barra para Chamarras Pernos y Tuercas (#8-32 x 13 mm [1/2"]) PAGE 7 OF 15 1220 IH-2489A...
- Página 8 ENSAMBLE JUNTAR UNIDADES ENTRE SÍ 1. Atornille el armazón horizontal a los dos armazones verticales como se muestra en el Diagrama 1 (utilice 5 pernos y tuercas por lado). No utilice el orificio central inferior en cualquiera de los lados; estos serán utilizados para fijar la barra para chamarras.
- Página 9 LOCKERS PARA INSTALACIÓN EN PARED HERRAMIENTAS NECESARIAS Desarmador para Tuercas Desarmador de Cruz Llave de Dado de 10 mm Taladro Inalámbrico Escaleras de 11/32” (incluido) (Broca de 1/4”) (Opcional) PARTES ¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Debe tener cuidado cuando manipule varias piezas para evitar lesiones.
- Página 10 Marque los orificios donde se colocarán los tornillos. Taladre los orificios con la broca de 1/4". Instale el locker a la pared con ocho anclajes y ocho tornillos chicos con el desarmador. (Vea Diagrama 4) Diagrama 4 800-295-5510 uline.mx PAGE 10 OF 15 1220 IH-2489A...
- Página 11 H-2489A 1-800-295-5510 uline.ca CASIER POUR 16 PERSONNES (ASSEMBLÉ) OUTILS REQUIS Tournevis à douille de 11/32 po (inclus) MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Faites attention lorsque vous manipulez les diverses pièces, afin d'éviter les blessures. Pour votre sécurité, portez des gants de travail lors du montage.
- Página 12 PIÈCES AUCUN MONTAGE REQUIS DESCRIPTION QTÉ Ensemble vertical Ensemble horizontal Plaque numérotée et protège-étiquette transparent Bouchon à pression Passe-main Support de tringle à manteau Tringle à manteau Boulons et écrous (nº 8-32 x 13 mm [1/2 po]) PAGE 12 OF 15 1220 IH-2489A...
- Página 13 MONTAGE OINDRE DES ENSEMBLES 1. Boulonnez le cadre horizontal aux deux cadres verticaux, comme illustré à la figure 1 (utilisez 5 boulons et écrous par côté). N'utilisez pas le trou du bas au centre sur un des côtés; il sera utilisé pour fixer la tringle à manteau. (Voir Figure 1) 2.
- Página 14 CASIERS À FIXATION MURALE OUTILS REQUIS Tournevis à douille de Tournevis cruciforme Clé à douille de 10 mm Perceuse sans fil Escabeau 11/32 po (inclus) (mèche de 1/4 po) (optionnel) PIÈCES MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Faites attention lorsque vous manipulez les diverses pièces, afin d'éviter les blessures.
- Página 15 à l'aide d'une mèche de perceuse de 1/4 po. Fixez le casier au mur avec huit ancrages et huit petites vis en vous servant d'un tournevis cruciforme. (Voir Figure 4) Figure 4 1-800-295-5510 uline.ca PAGE 15 OF 15 1220 IH-2489A...
