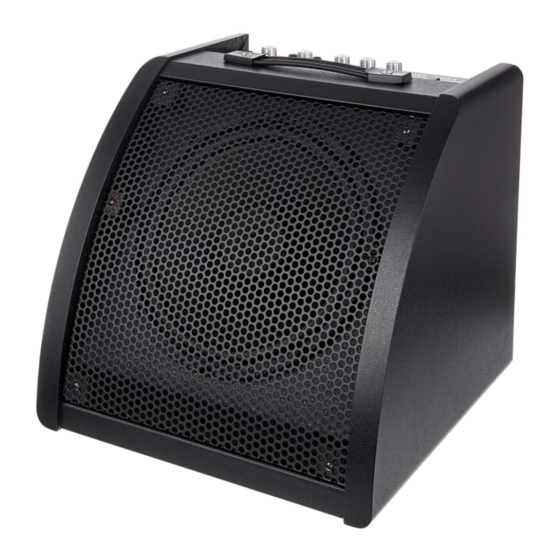

- Página 1 DM-30 Monitor para e-drum...
- Página 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Internet: www.thomann.de 27.06.2022, ID: 137566 (V2)
- Página 3 Índice Índice Información general..........................5 1.1 Guía de información.......................... 6 1.2 Convenciones tipográficas......................6 1.3 Símbolos y palabras de advertencia.................... 7 Instrucciones de seguridad........................9 Características técnicas........................12 Instalación y puesta en funcionamiento..................13 Conexiones y elementos de mando....................14 Datos técnicos............................
- Página 4 DM-30 Monitor para e-drum...
- Página 5 El desarrollo continuo de los productos y de los manuales de instrucciones es nuestra estra‐ tegia empresarial. Por lo tanto, están sujetos a cambios sin previo aviso. Por favor visítenos en www.thomann.de para ver la versión actualizada de este manual de instrucciones. DM-30...
- Página 6 Información general 1.1 Guía de información Visite nuestro sitio web www.thomann.de para obtener más información detallada sobre nuestra gama de productos y servicios. Download En nuestro sitio web, le ofrecemos un enlace de descarga de este manual en formato PDF.
- Página 7 Información general Rótulos Los rótulos que se encuentran en el producto se identifican en el correspondiente manual con letras en cursiva y entre corchetes. Ejemplo: regulador de [VOLUME], tecla [Mono]. 1.3 Símbolos y palabras de advertencia En esta sección, se detallan los símbolos y palabras de advertencia que figuran en el presente manual de instrucciones.
- Página 8 Información general Señal de advertencia Clase de peligro Riesgo eléctrico. Peligro en general. DM-30 Monitor para e-drum...
- Página 9 Instrucciones de seguridad Instrucciones de seguridad Uso previsto Este equipo ha sido diseñado para amplificar y reproducir señales acústicas provenientes de baterías electrónicas. Utilice el equipo solamente para el uso previsto descrito en este manual de instrucciones. Cualquier otro uso y el incumplimiento de las condiciones de servicio se con‐ sideran usos inadecuados que pueden provocar daños personales y materiales.
- Página 10 Instrucciones de seguridad ¡PELIGRO! Descarga eléctrica por cortocircuito Utilice únicamente cables de corriente de tres hilos y adecuadamente aislados con conector tipo Schuko. No manipule el cable de red ni el conector de alimentación. ¡Peligro de descarga eléctrica! ¡Peligro de muerte! En caso de duda, contacte con un electricista cualificado.
- Página 11 Instrucciones de seguridad ¡AVISO! Alimentación de corriente Antes de conectar el equipo, asegúrese de que los datos de alimentación del equipo se correspondan con las especificaciones de la red local y si la toma de corriente de red dispone de un interruptor del circuito de fallos de conexión a tierra (FI). ¡Peligro de daños personales y/o materiales! En caso de tormentas o de uso ocasional, desconecte la alimentación de corriente desenchufando el conector de la toma de corriente para prevenir descargas eléctricas o incendios.
- Página 12 Características técnicas Características técnicas Características específicas del equipo: Entradas: – "DRUM" : terminales para la conexión de un módulo de batería electrónica – "AUX" : terminal para la conexión de equipos de audio (reproductor de MP3, etc.) o un mezclador Altavoz coaxial de dos vías, 10 pulgadas Reguladores del volumen de las entradas de "DRUM"...
- Página 13 Instalación y puesta en funcionamiento Instalación y puesta en funcionamiento Antes del primer uso, desembale y compruebe el producto cuidadosamente por daños. Guarde el embalaje original del equipo. Para proteger el equipo adecuadamente contra vibra‐ ciones, humedad y partículas de polvo durante el transporte y/o en almacén, utilice el emba‐ laje original, o bien otros materiales de embalaje y transporte propios que aseguren la sufi‐...
- Página 14 Conexiones y elementos de mando Conexiones y elementos de mando Parte superior ö L –DRUM IN– R AUX IN DRUM VOLUME AUX VOLUME BASS MIDDLE TREBLE & ä DM-30 Monitor para e-drum...
- Página 15 Conexiones y elementos de mando 1 [DRUM IN L, R] Terminales jack de 6,35 mm para la conexión de un módulo de batería electrónica (canales izquierdo y derecho) 2 [AUX IN] Terminal jack de 6,35 mm para la conexión de un mezclador o de un equipo de audio 3 [DRUM VOLUME] Regulador del volumen de los canales del módulo de batería electrónica 4 [AUX VOLUME]...
- Página 16 Conexiones y elementos de mando Cara posterior WARNING TO R E D U C E T H E R I S K O F F I R E O R E L E C T R I C S H O C K , D O N O T E X P O S E T H I S A P P L I A N C E TO R A I N O R M O I S T U R E .
- Página 17 Datos técnicos Datos técnicos Sistema Monitor de 2 vías Equipamiento Woofer de 10 pulgadas (coaxial) Conexiones de entrada Alimentación de tensión Conector IEC C14 Batería electrónica 2 × terminal jack de 6,35 mm (L/R) 1 × terminal jack de 6,35 mm Rango de frecuencias 60 Hz…16 kHz (–3 dB) Nivel de presión acústica, a una distancia de 1 m...
- Página 18 Datos técnicos Dimensiones (ancho × alto × prof.) 351 mm × 367 mm × 345 mm Peso 15 kg Condiciones ambientales Rango de temperatura 0 °C…40 °C Humedad relativa 20 %…80 % (sin condensación) DM-30 Monitor para e-drum...
- Página 19 Cables y conectores Cables y conectores Introducción En este capítulo, se describen los cables y conectores requeridos para establecer las cone‐ xiones adecuadas entre los equipos involucrados en su instalación de sonorización. Tenga en cuenta que, particularmente en el ámbito de "sonido & iluminación", es imprescin‐ dible respetar minuciosamente esta información ya que en muchas ocasiones la mera posibi‐...
- Página 20 Protección del medio ambiente Protección del medio ambiente Reciclaje de los materiales de embalaje El embalaje no contiene ningún tipo de material que requiera un tratamiento especial. Deseche todos los materiales de embalaje siguiendo las normas y reglamentaciones aplicables del país de que se trate. No tire los materiales a la basura doméstica sino entréguelos en un centro de reciclaje autori‐...
- Página 21 Notas DM-30 Monitor para e-drum...
- Página 22 Notas DM-30 Monitor para e-drum...
- Página 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
