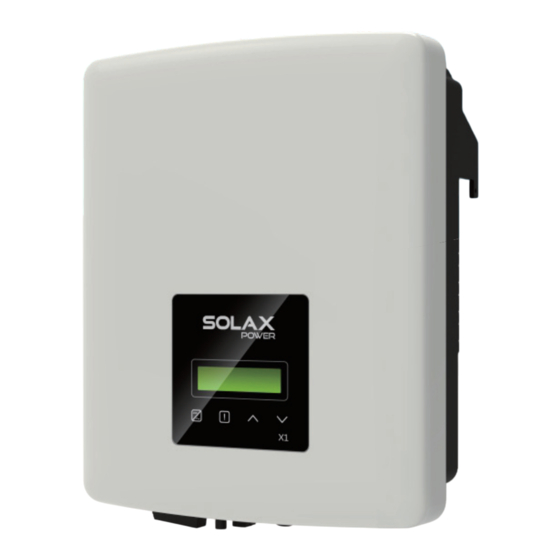

SolaX Power X1 Serie Manual Del Usuario
Ocultar thumbs
Ver también para X1 Serie:
- Manual del usuario (49 páginas) ,
- Manual de usuario (46 páginas) ,
- Guía de instalación rápida (2 páginas)
Publicidad
Enlaces rápidos
Serie X1
Manual del usuario
0,6 kW - 3,6 kW
Declaración de derechos de autor
Los derechos de autor de este manual pertenecen a SolaX Power Network Technology
(Zhejiang) Co. Cualquier corporación o individuo no debe plagiarlo, copiarlo parcial o
totalmente (incluyendo el software, etc.), y no se permitirá la reproducción o distribución del
mismo en cualquier forma o por cualquier medio. Todos los derechos reservados. SolaX Power
Network Technology (Zhejiang) Co., Ltd. se reserva el derecho de interpretación final.
614.00754.01
ES
Publicidad
Manuales relacionados para SolaX Power X1 Serie
Resumen de contenidos para SolaX Power X1 Serie
- Página 1 (incluyendo el software, etc.), y no se permitirá la reproducción o distribución del mismo en cualquier forma o por cualquier medio. Todos los derechos reservados. SolaX Power Network Technology (Zhejiang) Co., Ltd. se reserva el derecho de interpretación final.
- Página 2 Índice Índice Nota sobre este manual............................03 Ámbito de validez..........................03 Grupo destinatario..........................03 Símbolos utilizados..........................03 Seguridad..............................04 Uso apropiado............................04 Instrucciones de seguridad importantes.................06 Conexión PE y corriente de fuga.....................08 Explicación de los símbolos......................09 Directivas CE.............................10 Introducción..............................11 Características básicas........................11 Terminales del inversor........................12 Dimensiones............................13 Datos técnicos................................14 Entrada CC..............................14 Salida CA...............................14 Eficiencia, seguridad y protección...................15...
- Página 3 Índice Notas sobre este manual 1 Notas sobre este manual 1.1 Ámbito de validez Solución de problemas............................39 Solución de problemas........................39 Este manual es una parte integral del Serie X1 y describe el montaje, la Mantenimiento periódico......................42 instalación, la puesta en marcha, el mantenimiento así como los fallos del producto.
- Página 4 Seguridad Seguridad 2 Seguridad * Dispositivos de protección contra sobretensiones (SPD) para instalaciones fotovoltaicas. ¡Advertencia! Uso apropiado Cuando se instale el sistema de energía fotovoltaica, debe proporcionarse una protección contra sobretensiones con descargadores de sobretensión. La serie X1 incluye inversores fotovoltaicos que pueden convertir la corriente continua El inversor conectado a la red está...
- Página 5 Seguridad Seguridad Instrucciones de seguridad importantes ¡Advertencia! No haga funcionar el inversor cuando el aparato esté en marcha. ¡Peligro! ¡Peligro de muerte por altas tensiones en el inversor! ¡Advertencia! • Todos los trabajos deben ser realizados por un electricista cualificado. •...
- Página 6 Seguridad Seguridad 2.4 Explicación de los símbolos 2.3 Conexión PE y corriente de fuga Este apartado ofrece una explicación de todos los símbolos que aparecen en el • El inversor incorpora un dispositivo de corriente residual (RCD) interno certificado inversor y en la placa de características. para proteger contra posibles electrocuciones y riesgos de incendio en caso de mal Símbolos en el inversor funcionamiento del campo fotovoltaico, los cables o el inversor.
- Página 7 Seguridad Introducción Directivas CE Introducción Este capítulo sigue los requisitos de las directivas europeas de baja tensión, que contienen las instrucciones de seguridad y las condiciones de aceptabilidad Características básicas del sistema pertinente, que debe seguir cuando instale, opere y realice el Gracias por su compra con el inversor de la serie SolaX X1.
- Página 8 Introducción Introducción 3.3 Dimensiones Terminales del inversor Dimensiones Elemento Descripción Conmutador CC (opcional) Conector CC C Wi-Fi, Pocket LAN/ GPRS (opcional), ACTUALIZACIÓN Tornillo de tierra RS485/CT/Contador/DRM (opcional) Conector CA Nota: la conexión CT, el acceso a la corriente de la red, es un apoyo limita- do.
- Página 9 Datos técnicos Datos técnicos Datos técnicos Eficiencia, seguridad y protección Entrada CC Modelo Eficiencia del MPPT Modelo Eficiencia Euro Eficiencia máxima Potencia recomendada del conjunto fotovoltaico [W] Seguridad y protección Tensión máx. CC [W] Protección contra sobretensión/subtensión Tensión nominal de funcionamiento en CC [V] Protección de aislamiento CC Rango de tensión MPPT [V] Supervisión de la protección contra fallas a tierra...
- Página 10 Instalación Instalación Precauciones en la instalación Instalación El inversor de la serie X1 está diseñado para su instalación en el exterior (IP 66). 5.1 Comprobar si hay daños de transporte Asegúrese de que el lugar de instalación cumple las siguientes condiciones: Asegúrese de que el inversor está...
- Página 11 Instalación Instalación Pasos de instalación Eliminación del Inversor Preparación 5.5.1 Los principales pasos para conectarse al inversor Se necesitan las siguientes herramientas antes de la instalación. Conexión de la cadena FV El inversor tiene un conector FV fotovoltaico de una cadena. Por favor, seleccione módulos fotovoltaicos con una función excelente y una calidad fiable.
- Página 12 Instalación Instalación · Pasos de conexión Conexión a la red Los inversores de la serie X1 están diseñados para la red trifásica. Se necesitan las siguientes herramientas antes de la conexión. El rango de tensión es de 220/230/240 V, la frecuencia es de 50/60 Hz. Otras solicitudes técnicas deben cumplir con los requisitos de la red pública local.
- Página 13 Instalación Instalación f ) Introduzca el extremo pelado de cada uno de los tres cables en el orificio · Pasos de conexión correspondiente de la inserción hembra y, a continuación, apriete cada uno de los tornillos (para fijar cada cable en su sitio). (Destornillador en cruz PH1. Par: 0,5 ±0,1 Nm) g) Enrosque el manguito roscado el tornillo de presión.
- Página 14 Instalación Instalación RS485/Contador Conexión a tierra a. RS485 Atornille el tornillo de tierra con la llave Allen que se muestra a continuación. El RS485 es una interfaz de comunicación estándar que puede transmitir los datos (Llave hexagonal de Ø4. Par: 1,5 ±0,2 Nm). en tiempo real del inversor al PC o a otros equipos de supervisión.
- Página 15 Instalación Instalación · Pasos de conexión CT: Conexión CT El sensor de corriente mide la corriente en el cable de fase que va entre el inversor Nota: y la red. • No coloque el CT en el cable N o en el de tierra. •...
- Página 16 Instalación Instalación Actualización Pasos de conexión RS485: El usuario puede actualizar el sistema del inversor a través del controlador flash USB. 1) En primer lugar, desenrosque todos los tornillos del puerto RS485. (Destornillador de estrella PH1. par de apriete:1,0 ±0,1 Nm) 2) Prepare un cable de comunicación y corte el aislamiento del mismo. ¡Advertencia! 3) Deje que el cable de comunicación pase por el conector, y luego insértelo Asegúrese de que la tensión de entrada es superior a 100 V (en...
- Página 17 Instalación Instalación Funcionamiento del inversor Ponga en marcha el inversor después de comprobar todos los pasos siguientes: 3) Pulse brevemente el botón de arriba y abajo para seleccionar la que desea actualizar y realice una pulsación larga hacia abajo para confirmar. a) Compruebe que el aparato está...
- Página 18 Método de funcionamiento Método de funcionamiento Método de funcionamiento Estructura de la pantalla LCD Consulte el inversor para conocer la estructura más actualizada *El usuario también puede ver Panel de control los valores U, I y P del FV (Usolar, Nivel 1 Nivel 2 Nivel 3...
- Página 19 Método de funcionamiento Método de funcionamiento Funcionamiento del LCD Pantalla LCD • La función de ajuste se utiliza para configurar el inversor para la seguridad, la red, el • Nivel 1 factor de potencia, etc. a) La primera línea muestra los parámetros (Potencia, Hoy y Total) y los valores. •...
- Página 20 Método de funcionamiento Método de funcionamiento Parámetro Comentario Control de la potencia reactiva, curva estándar de potencia reactiva Q = f(V) Aplica a VDE 4105/EN50549_EU. Arranque T 60 s Función H/Lurt Desactivar V2s=1,10Vn FreqSetPoint Punto de ajuste de la frecuencia V1s=1,08Vn= QuTasaDeFlujo FreqDropRate Tasa de caída de la frecuencia V2i=0,90Vn...
- Página 21 Método de funcionamiento Solución de problemas (6) Control exportación: con esta función inversor puede controlar la energía Solución de problemas exportada a la red. Será el usuario quien decidirá si quiere disponer de esta función. Elegir "Activar" en el modo de selección significa que el usuario debe instalar un Solución de problemas contador para controlar la energía exportada a la red.
- Página 22 Solución de problemas Solución de problemas Errores Diagnóstico y solución Errores Diagnóstico y solución Error de comunicación SPI Tensión del bus de salida fuera del rango normal. · Desconecte FV+, FV- y vuelva a conectarlos. Fallo SPI · Desconecte FV+, FV- y vuelva a conectarlos. Fallo de tensión ·...
- Página 23 Solución de problemas Desmantelamiento Desmantelamiento Mantenimiento periódico Los inversores no requieren ningún mantenimiento o corrección en la Desmantelamiento del inversor mayoría de los casos, pero si el inversor pierde a menudo la potencia debido al sobrecalentamiento, esto puede atribuirse a la siguiente razón: •...
- Página 24 Aviso legal Solución de problemas Aviso legal Puesta en marcha • Por favor, seleccione la región A,B,C de Australia para los modos de respuesta Si los inversores de la serie X1-Mini se transportan, utilizan y operan bajo a la calidad de la energía y los ajustes de protección de la red durante la condiciones limitadas, como las ambientales, eléctricas, etc.
- Página 25 Formulario de registro de la garantía Para el registro de clientes (obligatorio) Nombre País Número de teléfono Email Dirección Provincia Código postal Número de serie del producto Fecha de puesta en marcha Nombre de la empresa instaladora Nombre del instalador Número de licencia de electricista Para el instalador Módulo (si procede)
