Lenovo ThinkSystem SR650 V2 Inicio Rápido

Inicio rápido de ThinkSystem SR650 V2
En la caja
Servidor

Kit de rieles*

Guía de los cables*

 Caja de materiales, que incluye elementos como kit de accesorios,
cables de alimentación* y documentación
Nota: los elementos marcados con un asterisco (*) solo están
disponibles en algunos modelos.
Si algún artículo falta o está dañado, póngase en contacto con el lugar
donde adquirió el producto. Asegúrese de conservar el comprobante
de compra. Es posible que sean necesarios para recibir servicio de
garantía.
Primer vistazo
Vista frontal:
Nota: el aspecto del servidor puede ser ligeramente diferente de las
siguientes ilustraciones.
Figura 1. Vista frontal con 8 bahías de unidad de 2,5 pulgadas y panel de diagnósticos de LCD
Figura 2. Vista frontal con 8 bahías de unidad de 2,5 pulgadas
Figura 3. Vista frontal con 16 bahías de unidad de 2,5 pulgadas y panel de diagnósticos de
LCD
Figura 4. Vista frontal con 16 bahías de unidad de 2,5 pulgadas

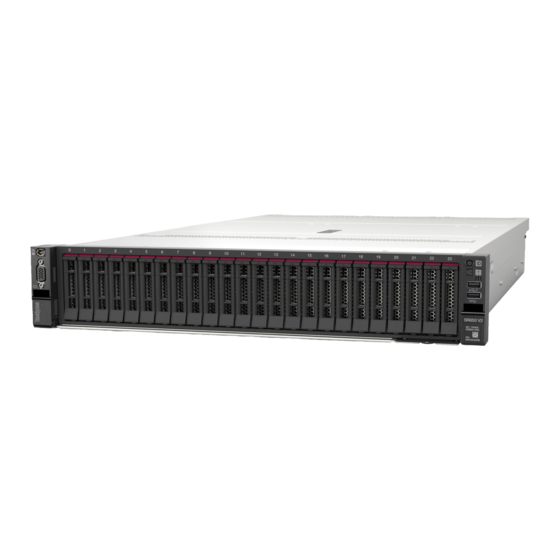

Figura 5. Vista frontal con 24 bahías de unidad de 2,5 pulgadas
Figura 6. Vista frontal con 8 bahías de unidad de 3,5 pulgadas
Figura 7. Vista frontal con 12 bahías de unidad de 3,5 pulgadas
Conector de diagnóstico
externo
LED de actividad de la
unidad
Relleno de la bahía de
unidad
Conector USB 3 (5 Gbps)
LED de actividad de red
(para el adaptador
Ethernet OCP 3.0)
LED de error del sistema
Pestillo del bastidor
(derecho)
Bahías de unidad
Vista posterior:
Figura 8. Vista posterior con ocho ranuras de PCIe
Figura 9. Vista posterior con seis ranuras de PCIe y cuatro bahías de unidad 2,5 pulgadas
Cuarta edición (junio de 2023)
© Copyright Lenovo 2021, 2023.
AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: si los
productos o el software se suministran según el contrato GSA
(General Services Administration), la utilización, la reproducción y la
divulgación están sujetas a las restricciones establecidas en el
contrato n.º GS‐35F‐05925.
Conector VGA (opcional)
LED de estado de la
unidad
Conector USB 2.0 con
gestión de XClarity
Controller
Botón de inicio/apagado
con LED de estado de
energía
Botón de ID del sistema
con LED de ID del sistema
Panel de diagnóstico LCD
Pestaña de información
extraíble
Pestillo del bastidor
(izquierdo)
