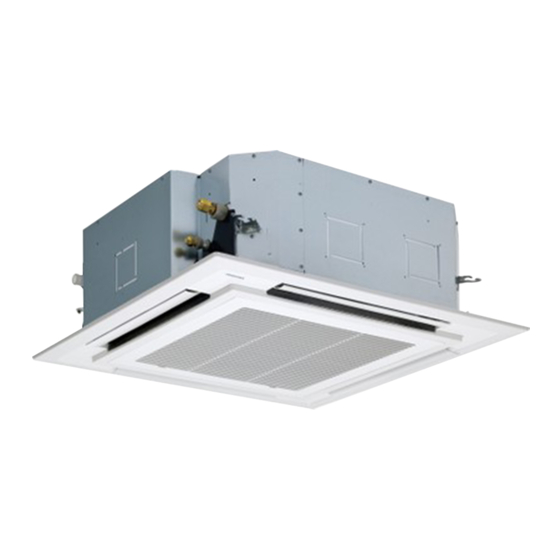

ACONDICIONADOR DE AIRE (TIPO MULTI)
Manual de instalación
Unidad interior
Para uso comercial
Nombre del modelo:
Tipo casete de 4 vías
MMU-UP0091HP-E
MMU-UP0121HP-E
MMU-UP0151HP-E
MMU-UP0181HP-E
MMU-UP0241HP-E
MMU-UP0271HP-E
MMU-UP0301HP-E
MMU-UP0361HP-E
MMU-UP0481HP-E
MMU-UP0561HP-E
Español

Publicidad

loading

Resumen de contenidos para Toshiba MMU-UP0091HP-E

  • Página 1 ACONDICIONADOR DE AIRE (TIPO MULTI) Manual de instalación Unidad interior Para uso comercial Nombre del modelo: Tipo casete de 4 vías MMU-UP0091HP-E MMU-UP0121HP-E MMU-UP0151HP-E MMU-UP0181HP-E MMU-UP0241HP-E MMU-UP0271HP-E MMU-UP0301HP-E MMU-UP0361HP-E MMU-UP0481HP-E MMU-UP0561HP-E Español...
  • Página 2 – 1 – Índice Translated instruction Lea este manual de instalación atentamente antes de instalar el acondicionador de aire. 1 Precauciones de seguridad ..........3 Este manual describe el método de instalación de la unidad interior.
  • Página 3 Toshiba Carrier Corporation, o, de otro modo, habrá sido instruida en dichas tareas por otra u otras personas que hayan recibido formación en la materia y que por tanto posean amplios conocimientos relativos a dichas operaciones.
  • Página 4 – 3 – Precauciones de seguridad Advertencias en cuanto a la unidad de aire acondicionado El fabricante no se hará responsable de ningún daño producido por Indicación de advertencia Descripción no seguir las descripciones de este manual. WARNING ADVERTENCIAS ADVERTENCIA ELECTRICAL SHOCK HAZARD PELIGRO DE DESCARGA ELÉCTRICA Disconnect all remote...
  • Página 5 • No toque las aletas de aluminio del aparato. Si lo hace puede • No instale el producto en lugares donde puedan existir fugas lesionarse usted mismo. Si la aleta tiene que tocarse por alguna de gases infl amables. Si existiera una fuga y se acumulara gas razón, póngase primero guantes de protección y ropa de trabajo alrededor de la unidad, podría encenderse y provocar un incendio.
  • Página 6 – 5 – Tubería del refrigerante • Use cables que cumplan con las especifi caciones del manual de • Instale fi rmemente el tubo del refrigerante durante los trabajos de instalación y las estipulaciones de las normas y leyes locales. El instalación antes de poner en funcionamiento el aparato de aire uso de cables que no cumplen con las especifi...
  • Página 7 Tome medidas (poniendo un aviso de “fuera de servicio” cerca • Cuando realice trabajos de bombeo de vacío, cierre el compresor del disyuntor, por ejemplo) para asegurar que la alimentación no antes de desconectar el tubo del refrigerante. Si se desconecta el se conecte antes de que llegue la persona de servicio cualifi...
  • Página 8 – 7 – Accesorios Selección del lugar de instalación ADVERTENCIAS Accesorios • Instale el sistema de aire acondicionado en un lugar que aguante el peso de la unidad. Si la resistencia no es suficiente, la unidad puede caerse y causar lesiones. Nombre de la pieza Cant.
  • Página 9 Espacio de instalación REQUISITO Asegure el espacio especificado en la ilustración para la instalación y el mantenimiento. • Cuando utilice la unidad de aire acondicionado con un sistema de descarga de 2 vías / 3 vías, soplará directamente un fuerte viento si la altura del techo es inferior a la estándar. Modelo MMU- A mm Por lo tanto, cambie el ajuste de acuerdo con la altura del techo.
  • Página 10 – 9 – Instalación Abertura del techo e instalación ◆ Tratamiento del techo de los pernos de suspensión El techo varía según la estructura del inmueble. Para conocer más detalles, póngase en contacto con el REQUISITO • Una vez que haya colgado la unidad, tenga en cuenta la constructor o el responsable de los acabados del instalación de los tubos y cables a la hora de determinar la Observe estrictamente las normas siguientes para evitar daños en las unidades interiores y lesiones físicas.
  • Página 11 ◆ Abertura del techo e instalación Instalación del panel de techo Tipo inalámbrico Ampolla de nivel (grado horizontal: 5 mm o menos) de los pernos de suspensión (a la venta por separado) Perno de suspensión Unidad interior El sensor de la unidad interior con control remoto inalámbrico puede recibir una señal a una distancia de Instale el panel de techo de acuerdo con las Perno de suspensión...
  • Página 12 – 11 – Tubo de desagüe Tubería de desagüe de Comprobación del desagüe conexión Durante la prueba de funcionamiento, compruebe que Restrinja la longitud del conducto de drenaje el drenaje de agua se realice bien y que no haya fugas PRECAUCIÓN transversal a un máximo de 20 m.
  • Página 13 Tubería del refrigerante • Compruebe el drenaje de agua mientras examina el sonido que produce el motor de la bomba de drenaje mientras está en marcha. Margen de proyección en el (Si el sonido pasa de ser continua a intermitente, el PRECAUCIÓN abocinamiento: B (Unidad: mm) drenaje de agua se realiza con normalidad.)
  • Página 14 – 13 – Conexiones eléctricas Prueba de hermeticidad/ Utilice los niveles del par de apriete como se enumera en la siguiente tabla. Purga de aire, etc. Diámetro exterior del tubo Par de apriete ADVERTENCIAS de conexión (mm) Para probar la hermeticidad, purgar aire, añadir refrigerante y comprobar si hay escapes de gas, 14 a 18 (1,4 a 1,8 Utilice los cables especificados para conectar los terminales.
  • Página 15 Alimentación <En el caso de combinar con unidades exteriores de la serie U súper modular multisistema (SMMS-u)> 220-240V ~, 50 Hz Alimentación Línea Uv y línea Uc (L2, L3, L4) 208-230V ~, 60 Hz 0,5 mm² (Hasta 500 m) (cable blindado de 2 núcleos, sin Tamaño del cable : entre 0,75 y 1,25 mm²...
  • Página 16 – 15 – <En el caso de combinar con unidades exteriores distintas de la serie U súper modular multisistema Cableado del control remoto (SMMS-u)> Para el cableado del control remoto y el cableado de los controles remotos de grupos se utiliza un cable de 2 hilos sin polaridad.
  • Página 17 ■ Cableado entre las unidades interiores y exteriores 1. Para retirar la tapa de la caja de control eléctrico destornille los tornillos de montaje (2 posiciones) y presione la sección de enganche. (La tapa de la caja de control eléctrico queda colgada de la bisagra.) 2.
  • Página 18 – 17 – Cableado para unidad selectora de flujo (a la venta por Controles aplicables separado) ■ Configuración de controles REQUISITO Conecte el cableado de control y de alimentación siguiendo la figura cuando instale un sistema Super Heat aplicables (ajustes del sitio) Recovery Multi System, a venta por separado.
  • Página 19 Cambio del momento de Cómo configurar el tipo de Instalación de la unidad ■ Cada vez que se pulsa el botón de ajuste [ ] [ ] los números de las unidades encendido de la señal del oscilación interior en un techo alto interiores del grupo de control cambian de filtro Se puede seleccionar el modelo oscilante para la lama.
  • Página 20 – 19 – Prueba de funcionamiento * Si selecciona (4) ó (5) puede producirse goteo de Dirección condensación durante el modo de refrigeración. del viento Ajuste de dirección del viento Al fi nalizar la confi guración, se encenderá. • SET DATA Posición de reducción de manchas Antes de la prueba de Efectúe una prueba de...
  • Página 21 Mantenimiento Prueba de funcionamiento Prueba de funcionamiento Limpieza del filtro de aire Use una aspiradora para quitar el polvo de del modo de refrigeración del modo de calefacción los filtros o enjuáguelos con agua. Programe la temperatura Programe la temperatura de limpiar el filtro de aire y, a continuación, apague en 17°C con los botones de en 30°C con los botones de...
  • Página 22 – 21 – Limpieza de la rejilla de descarga ▼ Mantenimiento periódico Para preservar el medioambiente, se recomienda encarecidamente que las unidades interior y exterior del aparato La rejilla de descarga puede retirarse para limpiarla. de aire acondicionado se limpien y conserven regularmente para garantizar un funcionamiento eficaz de la unidad. 1.
  • Página 23 Resolución de problemas Consulta y comprobación de problemas ■ Cuando se produce un error en el aparato de aire acondicionado, el indicador OFF del temporizador alternativamente muestra el código de comprobación y el Unit No. interior donde se ha producido el problema.
  • Página 24 – 23 – Método de comprobación En el mando a distancia con cable, el mando a distancia de control central y en el panel de circuito impreso de la interfaz de la unidad exterior (I/F), hay una pantalla LCD con indicadores de verificación (mando a distancia) o una pantalla con 7 segmentos (en el panel de circuito impreso de la interfaz exterior) para indicar el estado de funcionamiento.
  • Página 25 Código de comprobación Mando a distancia inalámbrico Pantalla de 7 segmentos de la unidad interior Pantalla del bloque sensor de la unidad de recepción Nombre del código de comprobación Componente afectado Pantalla del control remoto con cable Código auxiliar Funcionamiento Temporizador Listo Parpadeo...
  • Página 26 – 25 – Código de comprobación Mando a distancia inalámbrico Pantalla de 7 segmentos de la unidad interior Pantalla del bloque sensor de la unidad de recepción Nombre del código de comprobación Componente afectado Pantalla del control remoto con cable Código auxiliar Funcionamiento Temporizador...
  • Página 27 Código de comprobación Mando a distancia inalámbrico Pantalla de 7 segmentos de la unidad interior Pantalla del bloque sensor de la unidad de recepción Nombre del código de comprobación Componente afectado Pantalla del control remoto con cable Código auxiliar Funcionamiento Temporizador Listo Parpadeo...
  • Página 28 – 27 – Especificaciones Nivel de potencia acústica (dBA) Peso (Kg) Modelo Unidad principal (panel de techo) Refrigeración Calefacción * Por debajo de 70 dBA 53-ES 54-ES...
  • Página 29 Advertencias sobre las fugas de refrigerante Importante Comprobación del límite de concentración El ambiente donde se instale el acondicionador de aire necesita un diseño para que, en caso de una fuga 2) Cuando existe una abertura efectiva hacia la habitación contigua para la ventilación del gas refrigerante de gas refrigerante, su concentración no exceda un límite establecido.
  • Página 30 – 29 – 57-ES 58-ES...
  • Página 31 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand 1115350193...
