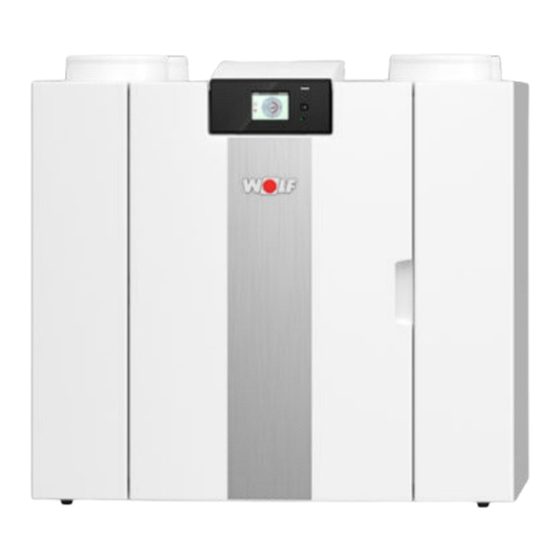

- Página 1 Manual de montaje y operario CONFORT-VIVIENDA-VENTILACION CWL -2-225 Sujeto a modificaciones 7100879_202111...
- Página 2 Los niños no deben jugar con el sistema. Si necesita un cable de alimentación nuevo, pida siempre la pieza de repuesto a WOLF GmbH. Para evitar que se produzcan situaciones de peligro, solo expertos cualificados pueden sustituir las conexiones a la red eléctrica dañadas.
- Página 3 11.1.4 Conexión de un interruptor múltiple adicional con indicación de filtro......38 7100879_202111 WOLF GmbH | 3...
- Página 4 Reciclado..............55 4 | WOLF GmbH...
- Página 5 Antes de iniciar la instalación del sistema de recuperación de calor, compruebe que esté completo y no haya sufrido ningún daño. El tamaño de entrega del sistema de recuperación de calor tipo CWL-2-225 está formado por los siguientes componentes: 1. Sistema de recuperación de calor 2.
- Página 6 Para conocer las dimensiones y los conductos de conexión correctos, consulte ® Conexiones y dimensiones página 8. Sin embargo, es posible equipar al sistema posteriormente con un circuito impreso Plus. El sistema viene preparado para enchufarse con un enchufe de alimentación de 230 V. 6 | WOLF GmbH 7100879_202111...
- Página 7 En la práctica, el valor puede diferir en 1 dB(A) debido a la tolerancia de fabricación. Resistencia del sistema Nota: El valor conductos indicado en el [Pa] círculo es la capacidad (en vatios) ventilador. Velocidad de flujo [m 7100879_202111 WOLF GmbH | 7...
- Página 8 Todas las dimensiones se indican en milímetros. El diámetro de todos los collares es 125 mm Hacia la vivienda Hacia fuera Desde la vivienda Desde fuera Conexiones eléctricas Siphon connection Filtro de aire de evacuación Filtro de aire de suministro Montaje Versión con configuración en el lado derecho 8 | WOLF GmbH 7100879_202111...
- Página 9 Todas las dimensiones se indican en milímetros. El diámetro de todos los collares es 125 mm Hacia la vivienda Hacia fuera Desde la vivienda Desde fuera Conexiones eléctricas Siphon connection Filtro de aire de evacuación Filtro de aire de suministro Montaje 7100879_202111 WOLF GmbH | 9...
- Página 10 Salida de relé (X19) Sensor de temperatura Conector de 24 voltios (X18) Filtro de suministro Conector eBus (X17) Ventilador de evacuación Conector de 24 voltios (X16) Sifón Conector Modbus/externalBus (X15) Respirador de suministro Conector de interruptor múltiple (X14) 10 | WOLF GmbH 7100879_202111...
- Página 11 Los sensores de temperatura miden las temperaturas del sistema y, cuando es necesario, se enciende un precalentador. Si la capacidad del precalentador es insuficiente porque la temperatura es muy baja, se crea un desequilibrio continuo en el sistema. El software "reconoce" el sistema. 7100879_202111 WOLF GmbH | 11...
- Página 12 Plus. 1 = Sistema CWL -2-225 con circuito impreso básico montado 2 = Placa de montaje de circuito impreso Plus 3 = Circuito impreso Plus 4 = Tapa protectora de circuito impreso Plus 12 | WOLF GmbH 7100879_202111...
- Página 13 – Asegúrese de que haya un espacio libre de 25 cm como mínimo encima del sistema, para conectar el sistema y trabajar en el circuito impreso. La temperatura ambiente debe oscilar entre +10 °C y + 40 °C. 7100879_202111 WOLF GmbH | 13...
- Página 14 B = Instalación del sifón debajo en el sistema CWL C = Ejemplos con conexiones de la descarga de condensación con junta HT DN32 D = Conexión desmontable E = Ejemplo de trampa de olores 14 | WOLF GmbH 7100879_202111...
- Página 15 Si se usan silenciadores flexibles, debe tenerse en cuenta durante la instalación que es posible que deban sustituirse después de un tiempo. Instale suficientes drenajes de desbordamiento, con un espacio de 2 cm en la puerta. 7100879_202111 WOLF GmbH | 15...
- Página 16 3 durante menos de 2 segundos y vuelva a colocarlo directamente en la posición 1 o 2. Puede restablecer el modo de refuerzo si coloca el interruptor en la posición 3 durante más de 2 segundos o si lo cambia al modo de ausencia ( 16 | WOLF GmbH 7100879_202111...
- Página 17 . Nota Nota: Cuando Modbus está activo, no puede modificar el modo de ventilación con la pantalla o, en caso de que esté disponible, el interruptor múltiple conectado. Los sensores de humedad conectados tampoco funcionarán. 7100879_202111 WOLF GmbH | 17...
- Página 18 - Apague y encienda todos los sistemas. Nota: Cualquier accesorio como un sensor de humedad, interruptor de posición, placa de extensión o dispositivo eBus se debe conectar únicamente al sistema CWL -2-225 principal. 18 | WOLF GmbH 7100879_202111...
- Página 19 El idioma, la fecha y la hora deseados se pueden modificar en el menú de configuración . Para ello, consulte la tabla de valores de configuración (® Valores de ajuste página 47, Valores de ajuste del sistema estándar página 47), del paso 15.1 al paso 15.10. 7100879_202111 WOLF GmbH | 19...
- Página 20 Consulte el capítulo "Limpieza del filtro" (® Limpieza del filtro página 29) si desea más información. Este símbolo solo se muestra si se ha producido un error en el sistema. Consulte el capítulo Errores (® Análisis de errores página 26) si desea más información. 20 | WOLF GmbH 7100879_202111...
- Página 21 El sistema se configura como sistema secundario. Se pueden conectar un máximo de 9 sistemas a un principal. Control con eBus, por ejemplo, BM-2. Control con Modbus o externalBus. El refuerzo de desviación está activo. 7100879_202111 WOLF GmbH | 21...
- Página 22 Pantalla N.º de Símbolo de la Descripción zona pantalla Conexión a Internet/conexión de red Fuerza de la señal Conexión USB activa. 11:07 Hora actual del dispositivo. 02.01.2020 Fecha actual. 22 | WOLF GmbH 7100879_202111...
- Página 23 La pantalla táctil también se puede configurar permanentemente como interruptor múltiple. Para ello, configure el paso 15.6 del menú de configuración como "sí". Advertencia: Una configuración incorrecta puede afectar gravemente al correcto funcionamiento del sistema. 7100879_202111 WOLF GmbH | 23...
- Página 24 1 y 3, en función de los valores de ppm medidos. Si hay un sensor de humedad conectado, el flujo de aire se cambiará al modo 3 cuando esté activado. 24 | WOLF GmbH 7100879_202111...
- Página 25 Sin embargo, el mensaje de filtro no se restablece. Para restaurar los ajustes de fábrica, abra el menú de configuración En la configuración del sistema, el sistema se puede restaurar a los ajustes de fábrica con el paso 15.9. 7100879_202111 WOLF GmbH | 25...
- Página 26 Un error con bloqueo no puede corregirse eliminando la tensión del sistema. En primer lugar, hay que corregir el error. Advertencia Cuando vaya a realizar alguna acción en el aparato, debe extraer el enchufe para desconectar primero el aparato de la red eléctrica. 26 | WOLF GmbH 7100879_202111...
- Página 27 Sustituya la pantalla táctil. Si el error no herramienta de desaparece, sustituya el UWA2-B-B servicio El error se restablece automáticamente cuando vuelve a haber tensión en el sistema 7100879_202111 WOLF GmbH | 27...
- Página 28 Si el error no se corrige: general confort responde Sustituya el poscalentador externo de forma Vuelva a conectar el aparato a la red eléctrica diferente El error se ha restablecido de forma automática 28 | WOLF GmbH 7100879_202111...
- Página 29 , se vuelve a la pantalla principal del menú. Al pulsar el botón de retorno , se retrocede 1 paso en el menú. Sifón de mantenimiento Limpieza del sifón El sifón se debe desconectar y limpiar todos los años. (por ejemplo, un sistema Flair tipo 4-0) 7100879_202111 WOLF GmbH | 29...
- Página 30 Según las condiciones, esta tarea debe llevarse a cabo una vez cada tres años. Desconecte el enchufe para retirar la alimentación. Abra la puerta del filtro. Retire los dos filtros. Retire la cubierta frontal. 30 | WOLF GmbH 7100879_202111...
- Página 31 Lave el intercambiador de calor con agua caliente (máx. 45 °C) y un detergente normal. A continuación, aclare el intercambiador con agua caliente. Pliegue hacia abajo el bloqueo del ventilador para crear espacio debajo del ventilador. 7100879_202111 WOLF GmbH | 31...
- Página 32 Para restablecer el temporizador del mensaje de filtro, configure el temporizador de nuevo en cero en el menú de configuración, en el paso 4.3. Después de restablecer el temporizador del mensaje de filtro, el sistema vuelve al menú principal y está listo de nuevo para usarse. 32 | WOLF GmbH 7100879_202111...
- Página 33 Diagrama eléctrico Diagrama eléctrico 7100879_202111 WOLF GmbH | 33...
- Página 34 Si el sistema detecta otro ventilador (por ejemplo, cuando se Gris sustituye un ventilador para trabajar en el sistema), se inicia Amarillo automáticamente un "asistente". Siga las instrucciones de la Verde pantalla para conectar correctamente los cables de los Púrpura ventiladores. 34 | WOLF GmbH 7100879_202111...
- Página 35 C = Cable modular: Nota: Debe montar las "pestañas" de los conectores modulares orientadas hacia la marca del cable modular que vaya a usar. Los colores de los cables C1-C6 pueden variar en función del tipo de cable modular usado. 7100879_202111 WOLF GmbH | 35...
- Página 36 F = Cable modular: Nota: Debe montar las "pestañas" de los conectores modulares orientadas hacia la marca del cable modular que vaya a usar. Los colores de los cables C1-C6 pueden variar en función del tipo de cable modular usado. 36 | WOLF GmbH 7100879_202111...
- Página 37 = Cable modular: Nota: Debe montar las "pestañas" de los conectores modulares orientadas hacia la marca del cable modular que vaya a usar. Los colores de los cables C1-C6 pueden variar en función del tipo de cable modular usado. 7100879_202111 WOLF GmbH | 37...
- Página 38 F = Cable modular: Nota: Debe montar las "pestañas" de los conectores modulares orientadas hacia la marca del cable modular que vaya a usar. Los colores de los cables C1-C6 pueden variar en función del tipo de cable modular usado. 38 | WOLF GmbH 7100879_202111...
- Página 39 B = Control de aire (opcional) C = Cables de control de dos núcleos D = Conector de rosca verde de dos polos E = Conector eBus de posición verde para la parte posterior del control 7100879_202111 WOLF GmbH | 39...
- Página 40 4 = El cable que incluye cable de HR 5 = Sensor de HR (humedad) 6 = Conducto desde la vivienda Para activar y configurar la sensibilidad del sensor de humedad, vaya a los pasos 7.1 y 7.2 del menú de configuración. 40 | WOLF GmbH 7100879_202111...
- Página 41 , seleccione el ajuste correcto en el paso 6.1 del menú de configuración . Para configurar los valores de ppm mínimo y máximo de los sensores de CO , si es necesario, configure los valores correctos en los pasos 6.2 a 6.9. 7100879_202111 WOLF GmbH | 41...
- Página 42 3 = Conexión eBus de 2 polos X17 del sistema C4 = Negro 4 = Sensor de temperatura C5 = Blanco 5 = Circuito impreso tipo UVP1 6 = Sentido del flujo de aire 7 = Ajuste del interruptor DIP en el poscalentador 42 | WOLF GmbH 7100879_202111...
- Página 43 3 = Conexión eBus de 2 polos X17 del sistema C4 = Negro 4 = Sensor de temperatura C5 = Blanco 5 = Circuito impreso tipo UVP1 6 = Sentido del flujo de aire 7 = Ajuste del interruptor DIP en el precalentador 7100879_202111 WOLF GmbH | 43...
- Página 44 N. B.: El tipo de sistema, el número de serie y el año de producción se indican en la placa de identificación que se encuentra detrás del panel frontal de plástico del sistema. Ejemplo Tipo de sistema CWL -2-225 Número de serie 428020211201 Año de producción 2021 Pieza Ventilador Código del artículo 2139818 Cantidad 44 | WOLF GmbH 7100879_202111...
- Página 45 Servicio 12.2 Artículos de servicio 7100879_202111 WOLF GmbH | 45...
- Página 46 Circuito impreso básico UWA2-B 2747574 Espiga DN125 (1 artículo) CWL-2-225 1670407 Circuito impreso Plus UWA2-E CWL-2 2747550 Cable y enchufe de alimentación de 230 V CWL-2-225/325/400 * 2747572 Máxima seguridad Precalentador interno CWL-2-225/325/400 2747570 Precalentador interno 700W CWL-2-225 2748286 Sensor de temperatura NTC 10K 2745155 Descarga de condensación CWL-2...
- Página 47 Protección antiescarcha Temperatura de escarcha 0 °C -1,5 °C/1,5 °C Temperatura mínima de 10 °C 7 °C/22 °C admisión Mensaje de filtro Número de días hasta mensaje 1/365 días de filtro 7100879_202111 WOLF GmbH | 47...
- Página 48 Calefacción centralizada + recuperación de calor 12,1 Estado Desactivado Activado/desactivado Comunicación 14,1 Tipo de conexión de bus Modbus Desactivado /ModBus/externalBus 14,2 Dirección secundaria 1-247 Para Modbus 14,3 Tasa de baudios 19k2 1200/2400/4800/9600/19k2/38k4/56k/ Para Modbus 115k2 48 | WOLF GmbH 7100879_202111...
- Página 49 15,9 Restaurar ajustes de fábrica Sí/no Asistente de posición de 15,10 Sí/no ventilador Salida de señal 16,1 Salida de señal Desactivado Desactivado/solo estado del filtro/solo Conector X19 error/estado de filtro y error En espera 17,1 Apagar sistema Sí/no 7100879_202111 WOLF GmbH | 49...
- Página 50 Ventilador en ajuste 1 Ventilador en ajuste 2 Ventilador en ajuste 3 Ventilador en paso 0 Ventilador de acuerdo con interruptor múltiple El ventilador funciona al máximo absoluto No hay control de ventilador de suministro 50 | WOLF GmbH 7100879_202111...
- Página 51 11,3 Temperatura de interruptor 2 25 °C 15,0°C/40,0 °C Control de 24 voltios de válvula 11,4 Cerrado Abierto/cerrado de modo 11,5 Control de válvula Salida de relé 1 Salida de relé 1/salida de relé 2/salida analógica 1/salida analógica 2 7100879_202111 WOLF GmbH | 51...
- Página 52 ¨ RoHS 2011/65/UE (directiva sobre sustancias) ¨ 2009/125/CE (1253/1254 UE; directiva de la UE sobre productos relacionados con la energía [ErP]) El producto contiene el marcado CE: Mainburg, 24-11-2018 Gerdewan Jacobs Jörn Friedrichs Director técnico Jefe de desarrollo 52 | WOLF GmbH 7100879_202111...
- Página 53 Dirección de Internet para consultar las instrucciones de http://www.wolf.eu montaje: Desviación: Sí, desviación del 100 % Medidas realizadas por TZWL según la norma EN 13141-7 7100879_202111 WOLF GmbH | 53...
- Página 54 A+ (la más eficiente) SEC < -42 -42 ≤ SEC < -34 -34 ≤ SEC < -26 -26 ≤ SEC < -23 -23 ≤ SEC < -20 E (la menos eficiente) -20 ≤ SEC < -10 54 | WOLF GmbH 7100879_202111...
- Página 55 Reciclado Reciclado Reciclado En la fabricación de este sistema se han usado materiales sostenibles. El embalaje debe eliminarse de forma responsable y de acuerdo con las normativas aplicables. 7100879_202111 WOLF GmbH | 55...
