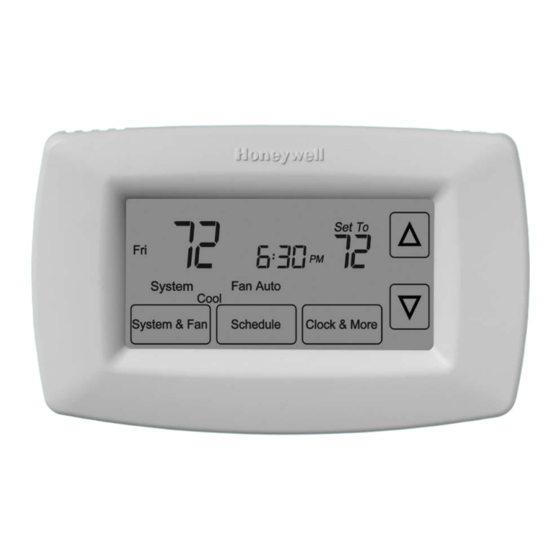

RTH7600
Touchscreen Programmable Thermostat
Operating
Manual
69-2207ES-03

Publicidad

loading

Manuales relacionados para Honeywell RTH7600D

Resumen de contenidos para Honeywell RTH7600D

  • Página 1 Operating Manual RTH7600 Touchscreen Programmable Thermostat 69-2207ES-03...
  • Página 2 1-800-468-1502 or call Honeywell Customer Care toll-free at Read and save these instructions. ® U.S. Registered Trademark. Patents pending. US Patent No. 6,595,430; 7,114,554; 7,274,972; 7,225,054 and other patents pending Copyright © 2011 Honeywell International Inc. All rights reserved.
  • Página 3 RTH7600 Table of contents About your new thermostat Appendices Thermostat features ..........2 Battery replacement ..........17 Programming at a glance ........3 In case of difficulty ..........18 Quick reference to controls ........4 Limited warranty ..........20 Quick reference to status display ......5 Programming &...
  • Página 4 Operating Manual About your new thermostat Congratulations! You’ve just purchased the world’s most advanced, easy-to-use ther- mostat. It has been designed to give you many years of reliable service and climate control. Features • Large touchscreen display with backlight is easy to read—even in the dark. • Daily program schedules maximize comfort and economy. • One-touch temp control overrides program schedule at any time. • Precise comfort control keeps temperature within 1°F of the level you set. • Change/check reminder lets you know when to replace furnace filter.
  • Página 5 RTH7600 This thermostat is ready to go! Your new thermostat is pre-programmed and ready to go. All you have to do is set the time and day. Then check the settings below and change if needed: Set clock ......................... See page 6 Select fan setting: Preset to Auto .............To change, see page 7 Select system setting: Preset to Heat ..........To change, see page 8 Program schedules: Preset to energy-saving levels...
  • Página 6 Operating Manual Quick reference to controls Arrow keys Press to adjust temperature (see pages 11–13), or to make selections from screen menus. System & Fan Press to select fan Set To 6 : 01 operation (see page Heat On Clock & More Recovery System Fan Auto...
  • Página 7 RTH7600 Quick reference to status display Current day of week Current inside temperature Current time Temperature setting Set To Smart Response ® Technology in effect (see 6 : 01 page 17) Heat On Recovery System Fan Auto Cool System & Fan Schedule Clock &...
  • Página 8 Operating Manual Clock setting Press CLOCK To set the current time display, press CLOCK, then press to adjust the time. Press and hold to advance the time more quickly. System & Fan Schedule Clock & Mode M27527 Press DONE to save & exit (or press GO BACK to exit without changing the time).
  • Página 9 RTH7600 Fan setting Press SYSTEM & FAN Press SYSTEM & FAN, then FAN to select fan operation: • On: Fan is always on. System & Fan Schedule Clock & Mode • Auto: Fan runs only when the heating or cooling system is on. M27527 Press FAN to select mode, then press DONE System...
  • Página 10 Operating Manual System setting Follow steps at left to select system: Press SYSTEM & FAN • Heat: Thermostat controls only the heating System & Fan Schedule system. Clock & Mode • Cool: Thermostat controls only the cooling M27527 system. • Auto: Thermostat automatically selects Press SYSTEM to select mode, then heating or cooling depending on the indoor press DONE...
  • Página 11 RTH7600 Save money by setting program schedules It’s easy to program your system for maximum energy savings. You can program four time periods each day, with different settings for weekdays and weekends. Set to the time you awaken and the temperature you want WAKE 6:00 am during the morning, until you leave for the day. °...
  • Página 12 Operating Manual To adjust program schedules Press SCHEDULE 1. Press SCHEDULE, then EDIT to see weekdays. 2. Press SELECT DAY. You can select multiple days to System & Fan Schedule Clock & Mode program with the same settings. 3. Press NEXT STEP twice, then press to set Wake M27527 Press EDIT...
  • Página 13 RTH7600 Program schedule override (temporary) Adjust temperature Press to immediately adjust the temperature. This will temporarily override the temperature setting for the current time period. Temporary Set To The new temperature will be maintained until 6 : 08 the next time period. Heat On When the timer expires, the program schedule System Fan Auto...
  • Página 14 Operating Manual Program schedule override (permanent) Adjust temperature Press to adjust temperature, then press HOLD. This will turn off the program schedule. Whatever temperature you set will be maintained 24 hours a day, until you manually change it, or press USE Temporary Set To SCHEDULE to cancel “Hold”...
  • Página 15 RTH7600 About your new thermostat Auto Changeover Use this feature in climates where both air conditioning and heating are used on the same day. When the system mode is in Auto, the thermostat automatically selects heating or cooling depending on the indoor temperature. While in the Auto mode, if a schedule override takes place (temporarily or perma- nently) the thermostat will automatically adjust the cooling and heating settings to maintain a 3-degree separation between the cool and heat settings.
  • Página 16 Operating Manual About your new thermostat Auto Changeover If the cool temperature is lowered to where it gets close to the heat setting, an arrow next to heat will show the thermostat is lowering the heat setting down to maintain a 3-degree separation. Temporary º Set To 1 : 09 Heat Cool Fan Auto System Auto Heat The triangle indicates the cool temperature is System...
  • Página 17 RTH7600 About your new thermostat Furnace filter reminder If activated during installation, the furnace Press RESET after changing filter filter reminder alerts you when it is time to replace your filter. Change Filter Set To Press RESET after changing the filter, to restart the 6 : 01 timer.
  • Página 18 Operating Manual Special features Smart Response Technology: This feature allows the thermostat to “learn” how long the furnace and air ® conditioner take to reach programmed temperature settings, so the temperature is reached at the time you set. For example: Set the Wake time to 6 am, and the temperature to 70°. The heat will come on before 6 am, so the temperature is 70°...
  • Página 19 Even if the warning does not appear, you should replace batteries once a year, or before leaving home for more than a month. M28419 Insert 2 fresh AA alkaline batteries For assistance with this product, please visit http://DIYthermostats.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502. M28420 69-2207ES—03...
  • Página 20 Operating Manual In case of difficulty If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Check circuit breaker and reset if necessary. • Make sure power switch at heating & cooling system is on. • Make sure furnace door is closed securely.
  • Página 21 RTH7600 In case of difficulty Heating or • Press SYSTEM to set system to Heat. Make sure the temperature is set higher than the cooling system Inside temperature. does not respond • Press SYSTEM to set system to Cool. Make sure the temperature is set lower than the Inside temperature.
  • Página 22 This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Página 23 RTH7600 1-year limited warranty Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential damages, so this limitation may not apply to you. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE-YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above limita- tion may not apply to you.
  • Página 24 Operating Manual About your new thermostat 69-2207ES—03...
  • Página 25 Automation and Control Solutions Honeywell International Inc. Honeywell Limited-Honeywell Limitée 1985 Douglas Drive North 35 Dynamic Drive Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://DIYthermostats.honeywell.com Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. ® U.S. Registered Trademark. © 2011 Honeywell International Inc. 69-2207ES—03 M.S. Rev 03-11...
  • Página 26 Manual de uso RTH7600 Termostato programable con pantalla activada por tacto...
  • Página 27 50° F (10° C). ¿Necesita ayuda? http://DIYthermostats.honeywell.com Para recibir asistencia con este producto visite o llame gratis al Servicio de Atención al Cliente Honeywell al 1-800-468-1502 Lea y conserve estas instrucciones. ® Marca registrada en EE.UU. Patentes pendientes.
  • Página 28 RTH7600 Índice de contenidos Acerca de su nuevo termostato Apéndices Funciones del termostato ........2 Instalación de las baterías ........17 Programación a simple vista ........3 En caso de dificultades ........18 Referencia rápida de los controles ......4 Garantía limitada ..........
  • Página 29 Manual de uso Acerca de su nuevo termostato ¡Felicitaciones! Usted acaba de comprar el termostato más avanzado y más fácil de usar en todo el mundo. Ha sido diseñado para proporcionarle muchos años de servicio confiable y control del clima. Funciones • La pantalla grande sensible al tacto con iluminación posterior es fácil de leer, incluso en la oscuridad.
  • Página 30 RTH7600 Este termostato está listo para usar! El nuevo termostato viene preprogramado y listo para usar. Todo lo que tiene que hacer es ajustar la hora y el día. Luego verifique los siguientes ajustes y cámbielos si es necesario: Ajuste la hora ....................... Ver página 6 Seleccione el ajuste del ventilador: Predeterminado en Auto .......
  • Página 31 Manual de uso Referencia rápida de los controles Oprima para ajustar la temperatura (ver páginas 11-13), o para hacer selecciones de menús. System & Fan Oprima para Set To seleccionar el Clock & More 6 : 01 funcionamiento del Heat On Recovery Oprima para ajustar System Fan Auto Cool ventilador (ver página el reloj (ver página System &...
  • Página 32 RTH7600 Referencia rápida de la pantalla Día de la semana actual Temperatura interior actual Hora actual Ajuste de Set To temperatura Smart Response ® Technology activado 6 : 01 (ver página 17) Heat On Recovery System Fan Auto Cool Ajustes del System & Fan Schedule Clock &...
  • Página 33 Manual de uso Ajuste del reloj Oprima CLOCK Para ajustar la hora actual en pantalla, oprima CLOCK, luego oprima para ajustar la hora. Mantenga oprimido para avanzar la hora con más System & Fan Schedule Clock & Mode rapidez. M27527 Oprima DONE para guardar y salir (u oprima GO BACK para salir sin cambiar la hora).
  • Página 34 RTH7600 Ajustes del ventilador Oprima SYSTEM & FAN Oprima SYSTEM & FAN, entonces FAN para seleccionar el funcionamiento del ventilador: System & Fan Schedule Clock & Mode • On: El ventilador está siempre encendido. M27527 • Auto: El ventilador funciona sólo cuando el sistema de calefacción o de refrigeración está...
  • Página 35 Manual de uso Ajustes del sistema Siga los pasos en la izquierda para seleccionar: Oprima SYSTEM & FAN • Heat: El termostato controla sólo el sistema de calefacción. System & Fan Schedule Clock & Mode • Cool: El termostato controla sólo el sistema M27527 de refrigeración.
  • Página 36 RTH7600 Ahorre dinero con el ajuste de los horarios de programas Es fácil programar su sistema que permite un ahorro máximo de energía. Usted puede programar cuatro períodos de tiempo por día, con diferentes configuraciones para los días de semana y los fines de semana. “WAKE” Programe la hora en que se despierta y la temperatura que quiere 6:00 am durante la mañana, hasta que usted se va de su casa.
  • Página 37 Manual de uso À propos du thermostat Para ajustar los horarios de programas Oprima SCHEDULE 1. Oprima SCHEDULE, luego oprima EDIT. 2. Oprima SELECT DAY. Usted puede programar días múltiples con los mismos ajustes. System & Fan Schedule Clock & Mode 3. Oprima NEXT STEP dos veces, luego oprima para M27527 Oprima EDIT...
  • Página 38 RTH7600 À propos du thermostat Anulación (temporaria) de horario de programas Ajuste la temperatura Oprima s para ajustar inmediatamente la temperatura. Esto anulará temporariamente el ajuste de temperatura para el período actual. La nueva temperatura se mantendrá hasta Temporary la hora que haya fijado. Cuando se cumpla Set To el plazo, el horario de programa reanudará...
  • Página 39 Manual de uso À propos du thermostat Anulación (permanente) de horario de programas Ajuste la temperatura Oprima s para ajustar temperatura, luego oprima HOLD. Esto apagará el horario de programas. Cualquier temperatura que fije se mantendrá 24 horas al día, hasta que la cambie manualmente, u oprima USE Temporary SCHEDULE para cancelar “Hold”...
  • Página 40 RTH7600 À propos du thermostat Conversión automática Utilice esta característica en climas donde se utilicen tanto el aire acondicionado como la calefacción durante el mismo día. Cuando el sistema está configurado en Auto (automático), el termostato elige automáticamente cuándo calentar o enfriar, dependiendo de la temperatura interior.
  • Página 41 Manual de uso À propos du thermostat Conversión automática Si la temperatura fría desciende a donde queda cercana a la configuración de calefacción, una flecha al lado del calor mostrará que el termostato está bajando la configuración de calor para mantener una separación de 3 grados. Temporary º...
  • Página 42 RTH7600 À propos du thermostat Recordatorio de cambio de filtro de la estufa Si está activado durante la instalación, el Oprima RESET después de cambiar el filtro recordatorio del filtro de la estufa le alerta cuando es hora de substituir su filtro. Change Filter Set To Oprima RESET después de cambiar el filtro, para 6 : 01 recomenzar el contador de tiempo.
  • Página 43 Manual de uso À propos du thermostat Funciones especiales Smart Response Technology: Permite que el termostato “aprenda” cuánto tiempo les lleva a la estufa y al ® acondicionador de aire alcanzar la temperatura programada, de modo que se alcance la temperatura a la hora fijada. Por ejemplo, fije la hora de levantarse a las 6 AM y la temperatura a 70°.
  • Página 44 M28419 Inserte 2 baterías alcalinas AA nuevas Si necesita asistencia, visite http://DIYthermostats.honeywell.com o llame al número gratuito de atención al cliente de Honeywell 1-800-468-1502. M28420 69-2207ES—03...
  • Página 45 Manual de uso En caso de dificultades Si usted tiene dificultades con su termostato, pruebe las sugerencias que figuran a continuación. La mayoría de los problemas se pueden solucionar rápida y fácilmente. Pantalla en • Verifique el disyuntor y reinicie si es necesario. blanco • Asegúrese de que esté encendido el interruptor del sistema de calefacción y refrigeración. • Asegúrese de que esté bien cerrada la puerta de la estufa.
  • Página 46 RTH7600 En caso de dificultades No responde • Oprima SYSTEM para fijar en sistema en Heat. Asegúrese de que la temperatura de el sistema de ajuste sea mayor que la temperatura interior. calefacción o de • Oprima SYSTEM para fijar en sistema en Cool. Asegúrese de que la temperatura de refrigeración ajuste sea menor que la temperatura interior.
  • Página 47 Honeywell lo reparará o reemplazará (a elección de Honeywell). Si el producto tiene defectos, (i) devuélvalo, con la factura de venta u otra prueba de compra fechada, al lugar donde lo compró; o (ii) comuníquese con el Centro de atención al cliente de Honeywell al 1-800-468-1502. Atención al cliente decidirá si se debe devolver el producto a la siguiente dirección: Devolución de mercaderías de Honeywell, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, o si se le puede enviar un producto en reemplazo.
  • Página 48 Esta garantía le brinda derechos legales específicos, y usted podrá tener otros derechos que varían según el estado. Si tiene preguntas sobre la presente garantía, sírvase escribir a Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 o llamar al 1-800-468-1502. En Canadá, escriba a Retail Products ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.
  • Página 49 Manual de uso 69-2207ES—03...
  • Página 50 RTH7600 69-2207ES—03...
  • Página 51 Manual de uso 69-2207ES—03...
  • Página 52 35 Dynamic Drive Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://DIYthermostats.honeywell.com Impreso en los EE. UU., en papel reciclado que contiene por lo menos un 10% de fibras de papel reciclable. ® Marca registrada de los EE. UU. © 2011, Honeywell International Inc. 69-2207ES—03 M.S. Rev 03-11...
