BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

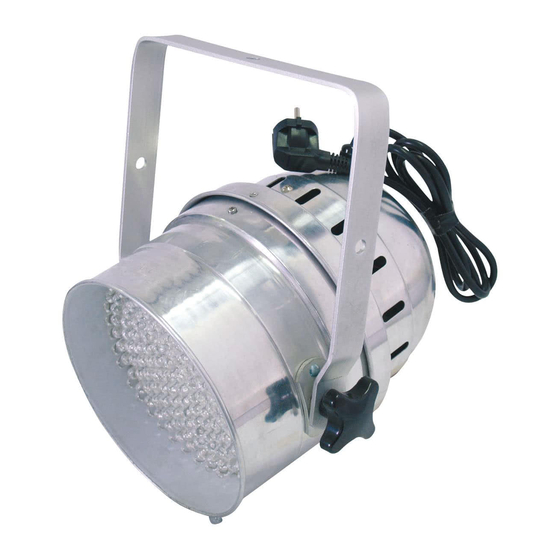

LED PAR-64
RGB Spot Short
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Publicidad
Manuales relacionados para EuroLite LED PAR-64 RGB Spot Short
Resumen de contenidos para EuroLite LED PAR-64 RGB Spot Short
- Página 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED PAR-64 RGB Spot Short © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
- Página 2 MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 INSTALLATION ..............................7 BEDIENUNG ..............................10 DMX-GESTEUERTER BETRIEB........................10 REINIGUNG UND WARTUNG........................11 TECHNISCHE DATEN ............................ 12 INTRODUCTION ............................. 13 SAFETY INSTRUCTIONS ..........................13 OPERATING DETERMINATIONS........................15 INSTALLATION ..............................
- Página 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/38 51913634_V_1_0.DOC...
- Página 4 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 RGB Spot kurz entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Página 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
- Página 6 Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
- Página 7 Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden. INSTALLATION Überkopfmontage Optionales Zubehör: Best.-Nr. EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 Sicherheits-Fangseil 40cm x 3mm bis 10kg 58010120 Sicherheits-Fangseil 90cm x 3mm bis 10kg 58010130...
- Página 8 Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.
- Página 9 Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an.
- Página 10 BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der Spot den Betrieb auf. Steuerung über DIP Schalter Auto Mode Um den Farbwechsel und Farbüberblendung einzustellen stellen Sie DIP-Schalter 9 und 10 auf OFF. Stellen Sie DIP-Schalter 1 bis 6 auch auf OFF. Die Geschwindigkeit kann durch DIP-Schalter 7 und 8 eingestellt werden.
- Página 11 Adressierung des Geräts Stellen Sie DIP-Schalter 1 und 10 auf ON. (Dies ist auch die Einstellung um das Slavegerät festzulegen). Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PAR-64 RGB Spot über Ihren Controller ansteuern. DMX-Protokoll Kanal 1 0 - 255 0-100 % Kanal 2...
- Página 12 Anzahl der Kanäle: Anzahl der LEDs: Sicherung: F 0,5 A, 250V Optionales Zubehör: Best.-Nr. EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 Sicherheits-Fangseil 40cm x 3mm bis 10kg 58010120 Sicherheits-Fangseil 90cm x 3mm bis 10kg 58010130 Sicherheits-Fangseil 140cm x 3mm bis 10kg 58010135 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
- Página 13 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 RGB Spot, short. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Página 14 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Página 15 OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.
- Página 16 INSTALLATION Overhead rigging Optional accessories: EUROLITE TH-90 theatre-hook for 50mm pipe No. 58000720 Safety-rope 40cm x 3mm up to 10kg No. 58010120 Safety-rope 90cm x 3mm up to 10kg No. 58010130 Safety-rope 140cm x 3mm up to 10kg No. 58010135 The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Página 17 The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the EUROLITE LED PAR-64 RGB Spot short you can find an XLR-jack and an XLR- plug, which can be used for connecting several devices.
- Página 18 The electric installation must be equipped with a Residual Current Device (RCD) with a maximum fault current of 30 mA. OPERATION After you connected the spot to the mains, the EUROLITE LED PAR-64 RGB Spot short starts running. 18/38 51913634_V_1_0.DOC...
- Página 19 Auto Mode In order to select Color change and Color fade, set dipswitch 9 and 10 to OFF. Set dipswitches 1 – 6 to OFF as well. Speed can be adjusted via dipswitches 7 and 8. In order to select Static colors and flash, set dipswitch 9 and 10 to OFF. Set dipswitches 7 and 8 to OFF as well.
- Página 20 Number of channels: Number of LEDs: Fuse: F 0.5 A, 250V Optional accessories: No.: EUROLITE TH-90 theatre-hook for 50mm pipe 58000720 Safety-rope 40cm x 3mm up to 10kg 58010120 Safety-rope 90cm x 3mm up to 10kg 58010130 Safety-rope 140cm x 3mm up to 10kg 58010135 Please note: Every information is subject to change without prior notice.
- Página 21 - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE Spot DEL PAR-64 RGB court. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le Spot DEL PAR-64 RGB de son emballage.
- Página 22 Avant tout, assurez-vous que l'appareil n'a pas subi de dommage lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...
- Página 23 Tenir les enfants et les novices éloignés de l'appareil. Ne jamais faire marcher sans surveillance. EMPLOI SELON LES PRESCRIPTIONS Cet appareil est un effet lumineux pour créer des effets décoratifs. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos. Cet appareil est prévu pour des utilisations professionnelles, p.
- Página 24 électrocution, explosion de lampe, chute etc. INSTALLATION Montage par dessus de la tête Accessoires optionals: N° d’art.: EUROLITE TH-90 crochet p.tube dia. 50mm 58000720 Elingue 40cm x 3mm jusqu'à 10kg 58010120 Elingue 90cm x 3mm jusqu'à 10kg 58010130 Elingue 140cm x 3mm jusqu'à...
- Página 25 Il faut installer le projecteur hors de portée du public. Si le projecteur doit être décroché du plafond ou de poutres élevées, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installer le projecteur de manière qu’il puisse osciller librement dans l‘espace.
- Página 26 Quand vous utilitsez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX. Quand vous voulez connecter des contrôleurs DMX avec des sorties DMX différentes, il est nécéssaire d'utiliser des câbles d'adaptation. Connecter une chaîne DMX serielle: Connectez la sortie DMX du premièr appareil de la chaîne avec l'entrée DMX de l'appareil prochaine.
- Página 27 MANIEMENT Dès que vous les brancherez au secteur, vous pouvez contrôler les spots avec votre contrôleur de lumière. Contrôle par les interrupteurs dip Auto Mode Pour choisir Changement de couleurs, mettez les interrupteurs dip 9 et 10 à OFF et les interrupteurs dip 1 –...
- Página 28 CONTRÔLE PAR DMX Vous pouvez contrôler les projecteurs individuels grâce à votre contrôleurs DMX. Chaque canal DMX a une ocupation différente avec des caractéristiques différentes. Addressing le Projecteur Mettez les interrupteurs dip 1 et 10 à ON. ( C’est aussi le réglage d’appareil Slave). Contrôle: Après avoir codé...
- Página 29 Nombre de canaux: Nombre de DELs: Fusible: F 0.5 A, 250V Accessoires optionals: N° d'art.: EUROLITE TH-90 crochet p.tube dia. 50mm 58000720 Elingue 40cm x 3mm jusqu'à 10kg 58010120 Elingue 90cm x 3mm jusqu'à 10kg 58010130 Elingue 140cm x 3mm jusqu'à 10kg 58010135 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans...
- Página 30 -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE LED PAR-64 RGB Spot, corto. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su LED PAR-64 RGB Spot, corto.
- Página 31 Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
- Página 32 Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo.
- Página 33 INSTALACIÓN Montaje por encima de la cabeza Accesorios opcionales: Referencia: EUROLITE TH-90 gancho p.tubo diá. 50mm 58000720 Cable de anclaje 40cm x 3mm hasta 10kg 58010120 Cable de anclaje 90cm x 3mm hasta 10kg 58010130 Cable de anclaje 140cm x 3mm hasta 10kg 58010135 La suspensión del proyector debe ser fabricado de una manera que puede llevar 10 vezes la carga por una...
- Página 34 Monte el proyector en el truss mediante la lira de montaje y un ágrafe apropriado. Para el uso por encima de la cabeza, siempre segure el proyector con un cable de anclaje, que puede llevar 12 veces más del peso del aparato. Sólo debe utilisar un cable de anclaje con eslabón de conexión roscado. Insere el cable de anclaje en el orificio en la lira de montaje y en el trussing u un lugar de fijación seguro.
- Página 35 Operación Master/Slave En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del aparato hay un casquillo XLR incorporado y una clavija XLR incorporada para conectar algunos aparatos. Seleccione el aparto responsable para el control de los efectos. Este aparato funciona como aparato "Master"...
- Página 36 Control por interruptores dip Auto Mode Vd. puede seleccionar Alternaciones de colores, en colocar los interruptores dip 9 y 10 en la posición OFF y los interruptores dip 1 - 6 en la posición OFF. Vd. puede ajustar la velocidad en colocar los interruptores dip 7 y 8. Vd.
- Página 37 Direccionamiento del aparato Vd. puede colocar los interruptores dip 1 y 10 en la posición OFF. (Es a la vez el reglaje del aparato Slave). Control: Después de ajustar la dirección de comienzo, Vd. puede controlar el Spot LED PAR-64 RGB corto mediante su controlador DMX.
- Página 38 Número de canales: Número de LEDs: Fusible: F 0.5 A, 250V Accesorios opcionales: Referencia: EUROLITE TH-90 gancho p.tubo diá. 50mm 58000720 Cable de anclaje 40cm x 3mm hasta 10kg 58010120 Cable de anclaje 90cm x 3mm hasta 10kg 58010130 Cable de anclaje 140cm x 3mm hasta 10kg 58010135 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo...
