1
0
5 10

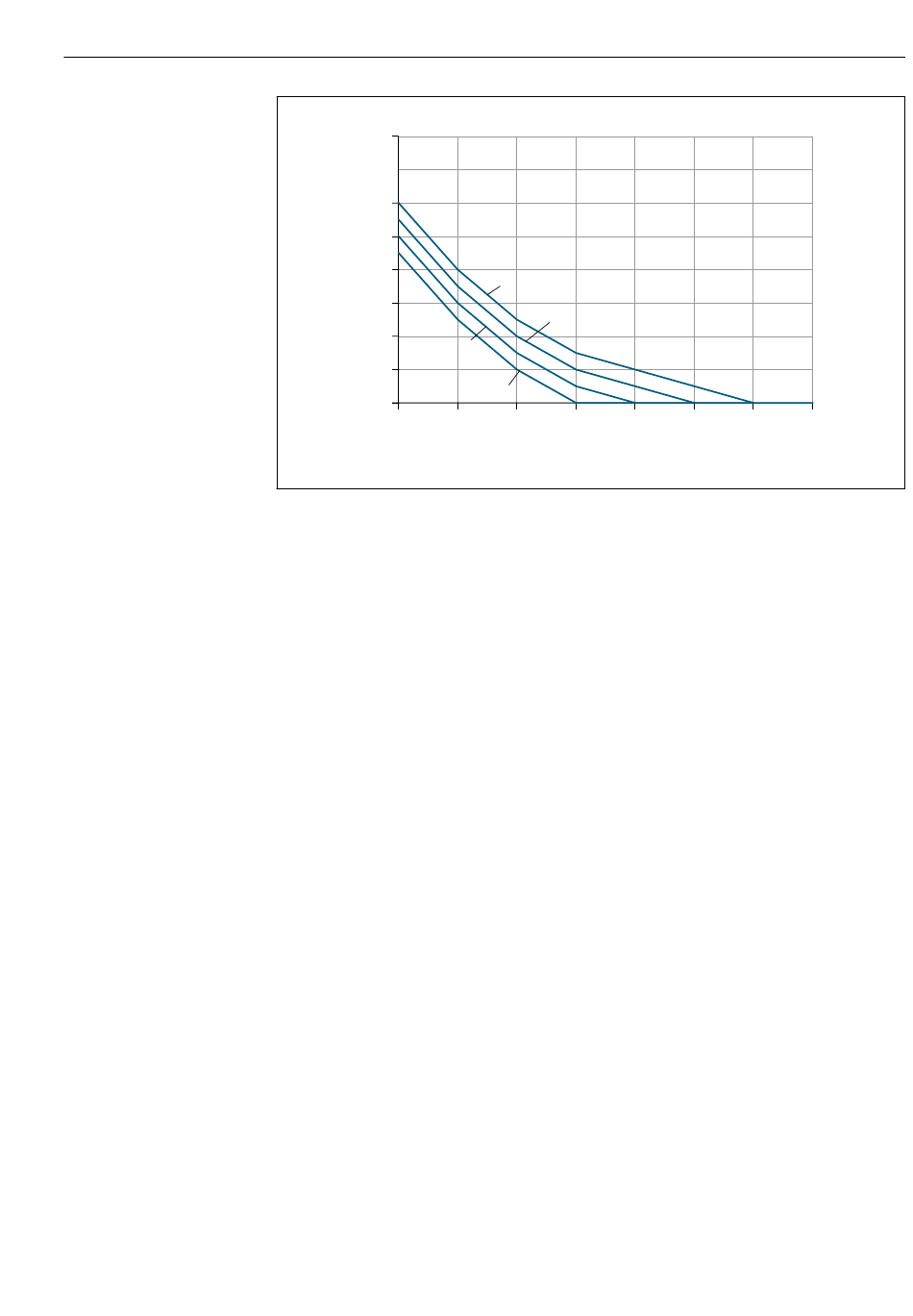

 10 Error medido adicional que cabe esperar sin acondicionadores de flujo en función del tipo de perturbación
y del tramo recto de entrada
A Error medido adicional (%)
B Tramo recto de entrada (DN)
1 2 codos de 90° en disposición tridimensional
2 Expansión
3 2 codos de 90°
4 Reducción o codo de 90°

Acondicionador de caudal

Use placas acondicionadoras de caudal si no resulta posible cumplir las longitudes
requeridas de los tramos rectos de entrada. Las placas acondicionadoras de caudal mejoran
el perfil del flujo, con lo que reducen los tramos rectos de entrada necesarios.
Monte la placa acondicionadora de caudal en el sentido del flujo delante del equipo de
medición.
Disponible para las bridas estándar siguientes:
• ASME B16.5 Cl. 150/Cl. 300
• EN 1092-1 PN10/PN16/PN25/PN40
• JIS B2220 10K/20K
Disponible para los tamaños de línea siguientes:
• DN 80 (3")
• DN 100 (4")
• DN 150 (6")
• DN 200 (8")
• DN 250 (10")
• DN 300 (12")
1
2
3
4
15 20 25
B
Instalación
30 35 40 DN
A0045846
