Model
Modèle
Modelo
SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL
IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily
injury!
This manual contains important information about product safety. Please read and
understand this manual BEFORE operating the power tool. Please keep this manual
available for other users and owners before they use the power tool. This manual should
be stored in safe place.
INSTRUCTIONS DE SECURITE ET MODE D'EMPLOI
Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la
mort ou de sérieuses blessures corporelles!
Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce
produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil
motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires
avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un
endroit sûr.
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede
resultar en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual
para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este
manual debe ser guardado en un lugar seguro.
DOUBLE INSULATION
DOUBLE ISOLATION
AISLAMIENTO DOBLE
DH 40MR
WARNING
AVERTISSEMENT
ADVERTENCIA

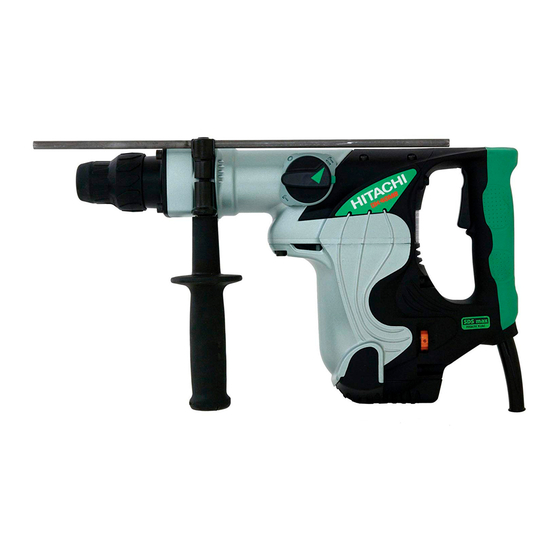

Rotary Hammer
Marteau rotatif
Martillo perforador
Publicidad
Manuales relacionados para Hitachi Koki DH 40MR
Resumen de contenidos para Hitachi Koki DH 40MR
- Página 1 Rotary Hammer Model DH 40MR Marteau rotatif Modèle Martillo perforador Modelo SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL WARNING IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual BEFORE operating the power tool.
- Página 2 CONTENTS English Page Page IMPORTANT SAFETY INFORMATION ....3 ASSEMBLY AND OPERATION ........8 MEANINGS OF SIGNAL WORDS ......3 APPLICATIONS ............8 PRIOR TO OPERATION ..........8 SAFETY ................. 3 HOW TO USE ............9 GENERAL POWER TOOL SAFETY WARNINGS ..3 USING DRILL CHUCK, CHUCK ADAPTOR ...
- Página 3 English IMPORTANT SAFETY INFORMATION Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before operating or maintaining this power tool. Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety rules or precautions.
- Página 4 English A moment of inattention while operating power If damaged, have the power tool repaired tools may result in serious personal injury. before use. Use personal protective equipment. Always Many accidents are caused by poorly wear eye protection. maintained power tools. Protective equipment such as dust mask, non- Keep cutting tools sharp and clean.
- Página 5 English Don’t use tool for purpose not intended —for 21. ALWAYS wear eye protection that meets the example— don’t use circular saw for cutting tree requirement of the latest revision of limbs or logs. ANSI Standard Z87.1. 10. NEVER use a power tool for applications other than those specified.
- Página 6 English SAVE THESE INSTRUCTIONS MAKE THEM AVAILABLE TO OTHER USERS OWNERS OF THIS TOOL!
- Página 7 English FUNCTIONAL DESCRIPTION NOTE: The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance of the power tool. NEVER operate, or attempt any maintenance on the tool unless you have first read and understood all safety instructions contained in this manual.
- Página 8 English ASSEMBLY AND OPERATION APPLICATIONS Rotation and hammering function Drilling anchor holes Drilling holes in concrete Hammering function only Crushing concrete, chipping, digging, and squaring (by applying optional accessories) PRIOR TO OPERATION 1. Power source Ensure that the power source to be utilized conforms to the power source requirements specified on the product nameplate.
- Página 9 English (1) Clean, then smear the tool shank with the grease provided in the green tube. (2) To attach the tool (SDS max shank), insert it into the hole until it contacts the innermost end of the hole as illustrated in Fig. 2. If you continue to turn the tool with slight pressure, you can feel a spot where there is a hitch.
- Página 10 English CAUTION: Although this machine is equipped with a safety clutch, if the drill bit becomes bound in concrete or other material, the resultant stoppage of the drill bit could cause the machine body to turn in reaction. Ensure that the main handle and side handle are gripped firmly during operation.
- Página 11 English Selector Lever Lever Holder (1) Switching to “hammering” (a) Push the button, release lock and turn the selector lever counterclockwise. (b) Align ▲ of the selector lever and of the lever holder as illustrated in Fig. 7. (c) Release the button to lock the selector lever. NOTE: Turn the selector lever (do not push the button) to check if it is completely locked and make sure...
- Página 12 English 6. Warming up (Fig. 11) The grease lubrication system in this unit may require warming up in cold regions. Position the end of the bit so makes contact with the concrete, turn on the switch and perform the warming up operation. Make sure that a hitting sound is produced and then use the unit.
- Página 13 English USING DRILL CHUCK, CHUCK ADAPTOR Note that this machine can be used at “rotation only” if separately sold parts such as drill chuck and chuck adaptor are attached. Use it with the selector lever positioned at “rotation + hammering”. WARNING: During operation, be sure to grip the handle and the side handle firmly to prevent your body from swaying.
- Página 14 English (2) Mount the core bit shank to the Rotary Hammer. (Fig. 16) (3) Insert the center pin into the guide plate until it stops. (4) Engage the guide plate with the core bit, and turn the guide plate to left or right so that it does not fall even if it faces downward.
- Página 15 English MAINTENANCE AND INSPECTION WARNING: Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance and inspection. 1. Inspecting the drill bits Since use of a dull tool will cause motor malfunctioning and degraded efficiency, replace the drill bit with a new one or resharpening without delay when abrasion is noted.
- Página 16 English 5. How to replace grease This machine is full air-tight construction to protect against dust and to prevent lubricant leakage. Therefore, the machine can be used without lubrication for long periods. Replace the grease as described below. Grease replacement period After purchase, replace grease after every 6 months of usage.
- Página 17 English ACCESSORIES WARNING: ALWAYS use Only authorized HITACHI replacement parts and accessories. NEVER use replacement parts or accessories which are not intended for use with this tool. Contact HITACHI if you are not sure whether it is safe to use a particular replacement part or accessory with your tool.
- Página 18 English External dia. Overall lenght Code No. 13-3/8" (340 mm) 313448 5/8" (16 mm) 21-1/4" (540 mm) 313456 13-3/8" (340 mm) 313449 3/4" (19 mm) 21-1/4" (540 mm) 313457 12-5/8" (320 mm) 313450 7/8" (22 mm) 20-15/32" (520 mm) 313458 12-5/8"...
- Página 19 English 5. Bolt placing operation with Chemical Anchor (Rotation + Hammering) (Standard socket (1) Chemical Anchor Adaptor on the market) (SDS max shank) Square dimensions of the side Code No. of the socket installation 1/2" (12.7 mm) 313469 3/4" (19.0 mm) 313470 6.
- Página 20 English 10. Surface Roughing (Hammering) (2) Shank (1) Bushing Tool Code No. 313477 Overall length Code No. 8-21/32" (220 mm) 313479 11. Tamping (Hammering) (2) Shank (1) Rammer Code No. 313478 Overall length Code No. 8-21/32" (220 mm) 313479 12. Syringe (for chip removal) Code No.
- Página 21 Français INFORMATIONS IMPORTANTES DE SÉCURITÉ Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité.
- Página 22 Français En cas d'utilisation d'un outil électrique à L'utilisation d'un dispositif de collecte de la l'extérieur, utiliser un cordon de rallonge poussière peut réduire les dangers associés adapté à un usage extérieur. à la poussière. L'utilisation d'un cordon adapté à l'usage Utilisation et entretien d'un outil électrique extérieur réduit les risques de choc électrique.
- Página 23 Français NE JAMAIS permettre que l’outil soit utilisé par REGLES DE SECURITE SPECIFIQUES ET des enfants, des personnes non familiarisées avec SYMBOLES son fonctionnement ou un personnel non autorisé. 1. Porter des protections anti-bruit. 12. Maintenir toutes les vis, tous les boulons et les L’exposition au bruit peut engendrer couvercles fermement en place.
- Página 24 Français 21. TOUJOURS porter des lunettes de protection qui DOUBLE ISOLATION POUR UN respectent les dernières révisions du FONCTIONNEMENT PLUS SUR Standard ANSI Z87.1. Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation.
- Página 25 Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité...
- Página 26 Français ASSEMBLAGE ET FONCTIONNEMENT APPLICATIONS Fonction de rotation et de percussion Perçage de trous d’ancrage Perçage de trous dans béton Fonction de percussion uniquement Broyage du béton, burinage, creusage et équarrissage (par application des accessoires optionnels) AVANT L’UTILISATION 1. Source d’alimentation S’assurer que la source d’alimentation qui doit être utilisée est conforme à...
- Página 27 Français (1) Nettoyer, puis graisser la queue de l’outil avec la graisse fournie à cet effet en tube vert. (2) Pour fixer l’outil (tige SDS max), l’insérer dans l’orifice jusqu’à ce qu’il touche l’extrémité intérieure de l’orifice comme indiqué sur la Fig. 2. Si l’on continue à...
- Página 28 Français PRECAUTION: Bien que cette machine soit équipée d’un cran de sécurité, si la mèche est prise dans le béton ou autre matériel l’arrêt de son fonctionnement pourrait faire tourner le corps de la machine. Tenir fermement la poignée principale et la poignée latérale pendant le fonctionnement.
- Página 29 Français Sélecteur Cache inférieur (1) Commutation sur “percussion” (a) Appuyer sur le bouton, libérer le verrou et tourner le levier de sélection dans le sens inverse des aiguilles d’une montre. (b) Aligner ▲ du levier de sélection sur support de levier comme indiqué sur la Fig (c) Relâcher le bouton pour verrouiller le levier de sélection.
- Página 30 Français 6. Préchauffage (Fig. 11) Le système de graissage de l’outil risque de devoir être préchauffé dans les régions froides. Placer l’extrémité de la mèche de façon qu’elle entre en contact avec le béton, enclencher l’interrupteur et effectuer une opération de préchauffage.
- Página 31 Français (1) Commutation sur “rotation + percussion” Pour commuter sur “rotation + percussion”, procéder comme indiqué au point [3. Perçage en “rotation + percussion”]. (2) Fixation du raccord de mandrin sur le mandrin Mandrin Tige SDS max porte-foret (Fig. 14) porte- Attache Raccord de...
- Página 32 Français (4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à gauche ou à droite de manière à ce qu’elle à ce qu’elle ne Goujon central Plaque de puisse pas tomber, même si elle orientée vers guidage le bas.
- Página 33 Français ENTRETIEN ET INSPECTION AVERTISSEMENT: S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspectio. 1. Contrôle du foret de perçage Etant donné que l’utilisation d’une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l’efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.
- Página 34 Français Remplacement du balais en carbone Desserrer la vis de fixation et enlever le couvercle de la queue. Enlever la chapeau de balai et la balai en carbone. Après avoir remplacé le balai en carbone, serrer fermement le chapeau du balai et installer le couvercle avec deux vis de fixation. 5.
- Página 35 Français Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS: Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d.
- Página 36 Français Diamètre extérieur Longueur totale No. de code 13-3/8" (340 mm) 313448 5/8" (16 mm) 21-1/4" (540 mm) 313456 13-3/8" (340 mm) 313449 3/4" (19 mm) 21-1/4" (540 mm) 313457 12-5/8" (320 mm) 313450 7/8" (22 mm) 20-15/32" (520 mm) 313458 12-5/8"...
- Página 37 Français 5. Mise en place du boulon pour d’ancre chimique (Rotation + Percussion) (Support standard (1) Raccord d’ancre chimique disponible dans le (Tige SDS max) commerce) Dimensions du carré du côté No. de code de l’installation du support 1/2" (12,7 mm) 313469 3/4"...
- Página 38 Français 10. Dégrossissage (Percussion) (2) Queue (1) Boucharde No. de code 313477 Longueur totale No. de code 8-21/32" (220 mm) 313479 11. Bourrage (Percussion) (2) Queue (1) Bourroir No. de code 313478 Longueur totale No. de code 8-21/32" (220 mm) 313479 12.
- Página 39 Español INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad.
- Página 40 Español Los cables dañados o enredados aumentan Utilización y mantenimiento de las herramientas el riesgo de descarga eléctrica. eléctricas Cuando utilice una herramienta eléctrica al No fuerce la herramienta eléctrica. Utilice la aire libre, utilice un cable prolongador herramienta eléctrica correcta para su adecuado para utilizarse al aire libre.
- Página 41 Español 12. Mantenga todos los tornillos, pernos, y cubiertas NORMAS Y SÍMBOLOS ESPECÍFICOS DE firmemente fijados en su lugar. SEGURIDAD Mantenga todos los tornillos, pernos, y cubiertas 1. Utilice protecciones auriculares. firmemente montados. Compruebe La exposición al ruido puede causar periódicamente su condición.
- Página 42 Español 21. SIEMPRE utilice gafas protectoras que cumplan AISLAMIENTO DOBLE PARA OFRECER con los requerimientos de la última UNA OPERACIÓN MÁS SEGURA revisión de la norma ANSI Z87.1. Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble.
- Página 43 Español DESCRIPCIÓN FUNCIONAL NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.
- Página 44 Español MONTAJE Y OPERACIÓN APLICACIONES Función de rotación y golpeteo Perforación de orificios de anclaje Perforación de orificios en hormigón Función de martilleo solamente Trituración de hormigón, cincelado, excavación y escuadreo (utilizando accesorios opcionales) ANTES DE LA OPERACIÓN 1. Fuente de alimentación Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.
- Página 45 Español 6. Montaje de la herramienta PRECAUCIÓN: Para usar herramientas tales como el puntero y, usar siempre piezas genuinas Hitachi. (1) Limpiar y engrasar la espiga con la grasa provista. (2) Para fijar la herramienta (espiga SDS max), insértela en el orificio hasta que entre en contacto con el extremo interior del mismo, como se muestra en la Fig.
- Página 46 Español (2) No es necesario presionar el cuerpo principal del martillo perforador. Es suficiente con empujar ligeramente el martillo perforador teniendo en cuenta que los materiales saltan libremente, al taladrar. PRECAUCIÓN: Aunque este aparato se equipa con un embrague de seguridad, si se atasca la barrena de taladrar en el hormigón u otro material semejante, puede pasar que, al atascarse la barrena, el cuerpo del martillo gire en dirección opuesta.
- Página 47 Español Palanaca selectora Cubierta inferior (1) Cambio a “martilleo” (a) Apriete el botón, desbloquee la palanca selectora y gírela en el sentido contrario a las agujas del reloj. (b) Alinee la marca ▲ de la palanca selectora y del sujetador de palanca, tal como se muestra en la Fig.
- Página 48 Español 6. Calentamiento (Fig. 11) El sistema de lubricación de esta unidad puede requerir calentamiento en ciertas regiones. Coloque el extremo de la broca de forma que entre en contacto con el hormigón, ponga en ON el interruptor de alimentación principal de la unidad, y realice la operación de calentamiento.
- Página 49 Español (1) Cambio a “rotación + martilleo” Para cambiar a “rotación + martilleo”, realice los mismos procedimientos que los mencionados en [3. Cuando taladre con “rotación + martilleo”]. (2) Fijación del adaptador para portabarrenas al portabarrenas (Fig. 14) (a) Fije el adaptador para portabarrenas al portabarrenas.
- Página 50 Español (4) Unir la placa guía con la barrena tubular y girar la placa guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de Pasador Place guía estar indicando hacia abajo. (Fig. 17) central 2.
- Página 51 Español MANTENIMIENTO E INSPECCIÓN ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente. 1. Inspeccionar la broca de taladro Debido a que el uso de brocs desafiladas pueden causar mal funcionamiento del motor y desmejorar la eficacia del taladro, hay que reemplazar las brocas en malas condiciones por nuevas o afilarlas de inmediato al advertir abrasión.
- Página 52 Español Cambio de escobillas de carbón Quitar la cubierta de cola y luego aflojar el tornillo de fijación. Aflojando la tapa de escobilla, pueden quitarse las escobillas de carbón, al colocar las escobillas, apretar firmemente la tapa de escobillas y recolocar la cubierta de con dos tornillos. 5.
- Página 53 Español MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. ACCESORIOS ADVERTENCIA: UTILICE únicamente repuestos y accesorios autorizados por HITACHI.
- Página 54 Español Diámetro externo Longitud total Núm. de código 13-3/8" (340 mm) 313448 5/8" (16 mm) 21-1/4" (540 mm) 313456 13-3/8" (340 mm) 313449 3/4" (19 mm) 21-1/4" (540 mm) 313457 12-5/8" (320 mm) 313450 7/8" (22 mm) 20-15/32" (520 mm) 313458 12-5/8"...
- Página 55 Español 5. Trabajo de colocación de pernos para anclaje químico (Rotación + Martilleo) (Receptáculo (1) Adaptador de anclage estándar en venta químico (Espiga SDS max) en el mercado) Dimensión cuadrangular del lado Núm. de código de instalación del receptáculo 1/2" (12,7 mm) 313469 3/4"...
- Página 56 Español 10. Desbastadora de superficies (Martilleo) (2) Barrena (1) Desbastadora Núm. de código 313477 Largo total Núm. de código 8-21/32" (220 mm) 313479 11. Apisonamiento (Martilleo) (2) Barrena (1) Pisón Núm. de código 313478 Largo total Núm. de código 8-21/32" (220 mm) 313479 12.
- Página 60 Issued by Hitachi Koki Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo 108-6020, Japan Distributed by Hitachi Koki U.S.A., Ltd.
