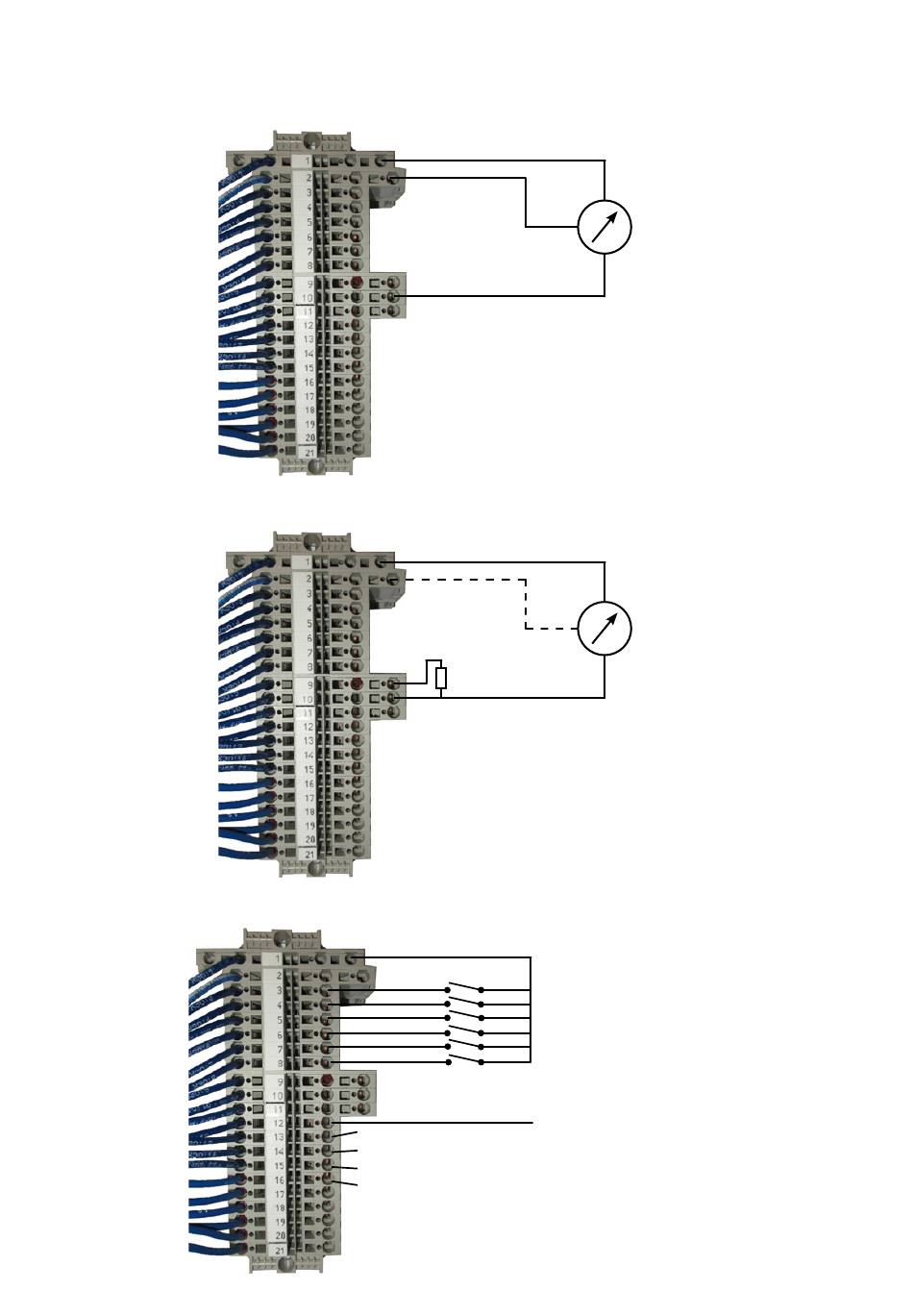

0 – 10 V feedback
+24 V DC
0 V DC
Segnale 0 – 10 V
4 – 20 mA feedback
+24 V DC
0 V DC
500 Ω
Segnale 4 – 20 mA
}
+24 V DC
DI 0
DI 5
}
Uscite rele' comune
a potenziale zero

Uscita Digitale 0

Uscita Digitale 1
Uscita Digitale 2
Uscita Digitale 3
Trasmettitore di
pressione / flusso
Trasmettitore di
pressione / flusso
Ingresso Digitale
Uscita Digitale
