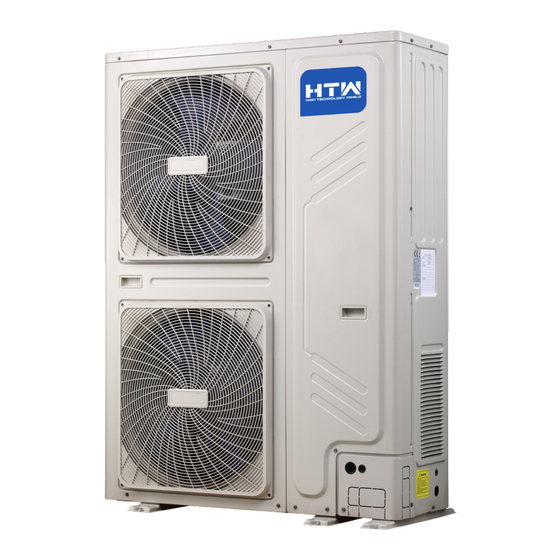

- Página 1 MANUAL INSTALACIÓN MINI VRF HTWV80WDN1 | HTWV105WDN1 | HTWV120WDN1 HTWV140WDN1 | HTWV160WDN1 | HTWV180WDN1 Por favor, lea atentamente este manual antes de usar el producto. G r a c i a s...
- Página 2 CONTENIDO PÁGINA ADVERTENCIA PRECAUCIONES ..............1 Por cuestiones de seguridad, únicamente el fabricante o su agente ACCESORIOS ................2 de servicio o una persona cualificada de manera similar puede sustituir un cable dañado. INSTALACIÓN ODU ..............3 Deberá instalarse un interruptor de desconexión de todos los polos, con una separación de contacto de al menos 3 mm entre los polos, CONEXIÓN DE TUBERÍAS ............
- Página 3 Una capacidad de suministro eléctrico insuficiente o una instalación 6) Escariador inadecuada pueden provocar un incendio. 7) Detector de fugas de gas Utilice los cables especificados para realizar el cableado. Conecte 8) Cinta métrica los terminales de forma segura. Evite la aplicación de fuerzas 9) Termómetro externas sobre los terminales.
- Página 4 No instale la unidad en ninguna de las siguientes ubicaciones: Lugares llenos de aceite para máquinas. Lugares llenos de gas sulfúrico. Sitios donde sea probable que se generen ondas de radio de alta frecuencia a partir de equipos de audio, soldadores y equipos médicos.
- Página 5 CONEXIÓN DE TUBERÍAS Traslado e instalación Puesto que el centro de gravedad de la unidad no está en su Compruebe si la diferencia de altura entre la IDU y la ODU, la centro físico, tenga cuidado al levantarla con una eslinga. longitud de la tubería de refrigerante y el número de codos cumplen los siguientes requisitos: Nunca sujete la ODU por la entrada de aire para evitar que se...
- Página 6 Método 2 ODU (se toma como ejemplo el modelo 160) Compruebe la posición de la IDU Compruebe la posición de la ODU (28) Las IDU (28) Fig. 4-2 (28) Primer distribuidor Aislamiento térmico (28) Aísle las tuberías en el lado del gas y el lado del líquido por separado para evitar la condensación.
- Página 7 Tabla 4-8 La distancia recta entre dos distribuidores adyacentes debe ser Cantidad Capacidad Capacidad de al menos de 0,5 m. ODU (kW) máxima de total de las ODU (HP) La distancia recta desde un distribuidor a la IDU debe ser al IDUs IDU (HP) menos de 0,5 m.
- Página 8 Las IDU debajo de la tubería principal L3 son N3 a N6 y su Distribuidor de IDU capacidad total es 28×3+22=106. El tamaño de la tubería L3 es Φ Para la selección del tamaño de los distribuidores internos a~f, 15,9/Φ9,5, y el distribuidor C debe ser el modelo FQZHN-01D. consulte la Tabla 4-6.
- Página 9 Método 2 Longitud de la tubería (longitud equivalente del distribuidor más cercano) Longitud máxima equivalente de la tubería (Desde el primer distribuidor) Longitud máxima equivalente de la tubería Primer distribuidor Fig. 4-8 4.11 Cantidad de refrigerante a añadir 4.8 Eliminar la suciedad y el agua de las tuberías Asegúrese de que no haya suciedad ni agua antes de conectar Determine la cantidad de refrigerante a añadir de acuerdo con el las tuberías a la ODU.
- Página 10 CABLEADO ELÉCTRICO X Y E P Q E Suministro eléctrico Cable de señal entre IDU y ODU Caja de Caja de Caja de derivación derivación derivación Suministro eléctrico Cable de señal entre las IDU Utilice un cable blindado de 3 núcleos y conéctelo a tierra correctamente. Fig.
- Página 11 Potencia (380-415V ~ 50Hz Trifásico) Potencia (220-240V ~ 50Hz monofásico) (380-415V ~ 60Hz Trifásico) (220-240V ~ 60Hz monofásico) (208-230V ~ 60Hz Trifásico) (208-230V ~ 60Hz monofásico) Interruptor / disyuntor Interruptor / disyuntor Cableado de Cableado de Caja de distribución actual alimentación (interior) alimentación (exterior) Los dispositivos en líneas punteadas son opcionales.
- Página 12 Una conexión incorrecta puede causar un mal funcionamiento. NOTA Cableado El diámetro del cable y la longitud continua se determinan Selle los conectores del cableado con materiales aislantes para partiendo de la premisa de que la fluctuación de tensión está evitar la condensación.
- Página 13 Tabla 5-3 SW3 (SW-1) Obtener la dirección de red automáticamente Obtener la dirección de red manualmente Cancelar la dirección de red de IDU Sala llena de refrigerante (fuga completa de refrigerante) B. Alarma de fuga relacionada con el ventilador mecánico PRUEBA DE FUNCIONAMIENTO Realice la prueba de funcionamiento consultando el «Aspecto fundamental para la ejecución de la prueba»...
- Página 14 8.1 Requisitos para modelos aire-aire Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV120WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-22Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 15 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV120WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-22Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 16 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV120WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-22Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 17 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV120WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-22Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 18 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV140WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-28Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 19 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV140WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-28Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 20 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV140WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-28Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 21 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV140WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* + 2×MI2-28Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 22 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV160WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-45Q4* + 2×MI2-36Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 23 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV160WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-45Q4* + 2×MI2-36Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 24 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV160WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-45Q4* + 2×MI2-36Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 25 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV160WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-45Q4* + 2×MI2-36Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 26 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV180WDN1 Prueba de correspondencia de IDU, sin conducto: 4×MI2-45Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 27 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV180WDN1 Prueba de correspondencia de IDU, sin conducto: 4×MI2-45Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 28 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV180WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 29 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV80WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-36Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 30 Modo de refrigeración: Requisitos para modelos aire-aire Modelo(s): HTWV105WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-45Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Tipo: accionado por compresor Actuador del compresor (si procede): motor eléctrico Elemento...
- Página 31 Modo de calefacción: Requisitos para modelos aire-aire Modelo(s): HTWV105WDN1 Prueba de correspondencia de IDU, sin conducto: 2×MI2-45Q4* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Está...
- Página 32 PORTUGAL ITALIA info@htwfrance.com info@htw.pt info.it@htwspain.com INFORMACIÓN IMPORTANTE PARA LA ELIMINACIÓN CORRECTA DEL PRODUCTO DE ACUERDO CON LA DIRECTIVA CE 2002/96 / CE. Al final de su vida laboral, el producto no debe desecharse como basura urbana. Debe llevarse a un centro de recolección de residuos desdiferenciado de la autoridad local especial oa un distribuidor que brinde este servicio.
