INSTALLATION GUIDE

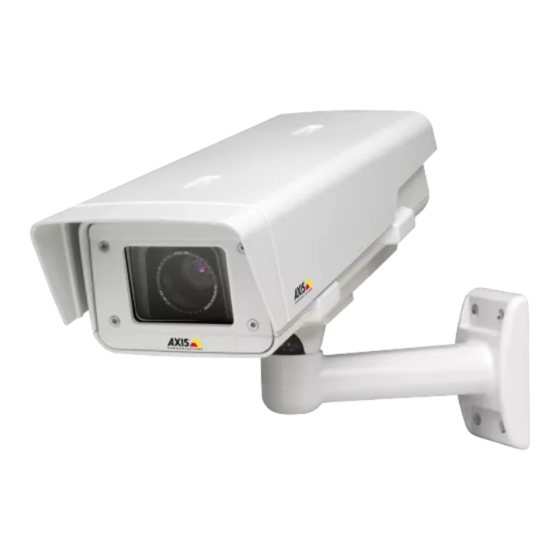

AXIS Q1755-E Network Camera

Publicidad

Tabla de contenido
loading

Manuales relacionados para Axis Q1755-E

Resumen de contenidos para Axis Q1755-E

  • Página 1 INSTALLATION GUIDE AXIS Q1755-E Network Camera...

  • Página 2: Electromagnetic Compatibility (Emc)

    Search by product, category, or phrases environment, it may cause radio interference. Install and • report problems to Axis support by logging in to your use the equipment according to the instruction manual. private support area.

  • Página 3: Safeguards And Warnings

    Safety Notice - Battery replacement This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.

  • Página 5: Installation Steps

    Page 5 AXIS Q1755-E Installation Guide This installation guide provides instructions for installing an AXIS Q1755-E Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com Installation steps 1.

  • Página 6: Hardware Overview

    Page 6 AXIS Q1755-E Installation Guide Hardware overview Status indicator LED Rear view SD card slot Audio in Audio out 1/4” screw mount for wall/ceiling stand Network connector Video out Y/Pb/Pr/CVBS Bottom view CVBS button RS-485/422 connector Power connector connector...
  • Página 7 AXIS Q1755-E Installation Guide Page 7 Part number (P/N) & Serial number (S/N). The serial number may be required during the installation. Sunshield adjustment screw (2x) Sunshield Top cover Network camera Network connector Safety wire tab Cable holes Bottom cover screws (4x)

  • Página 8: Install The Hardware

    AXIS Q1755-E Installation Guide Install the hardware The instructions below describe the installation of AXIS Q1755-E. Prepare the network cable If a cable other than the provided cable is used, you need to prepare a network cable with a gasket.

  • Página 9: Install The Camera On The Bracket

    AXIS Q1755-E Installation Guide Page 9 Install the camera on the bracket 1. Install the camera with the bottom cover on the bracket and tighten the bracket screws. 2. Remove the gasket from one of the holes in the bottom cover, see illustration on page 7.

  • Página 10: Connect The Cables

    Page 10 AXIS Q1755-E Installation Guide Connect the cables 1. Optionally insert an SD memory card (not included) into the SDHC (Secure Digital High Capacity) card slot. A standard or high capacity SD card is required to store images locally in the camera.

  • Página 11: Composite Video Out (Optional)

    3. Press and hold the CVBS button for 5 seconds to switch to composite video out (installation mode). Note: AXIS Q1755-E will stay in installation mode for two (2) minutes and then automatically revert to Component video. If additional time is required, press the button again.

  • Página 12: Assign An Ip Address

    Notes: • If assigning the IP address fails, check that there is no firewall blocking the operation. • For other methods of assigning or discovering the IP address of the AXIS Q1755-E e.g. in other operating systems, see page 17.

  • Página 13: Axis Ip Utility - Single Camera/Small Installation

    AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the network camera.

  • Página 14: Axis Camera Management - Multiple Cameras/Large Installations

    Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select Live View Home Page.

  • Página 15: Set The Password

    AXIS Q1755-E Installation Guide Page 15 Set the password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time.

  • Página 16: Access The Video Stream

    The Live View page of the network camera is displayed, with links to the Setup tools, which allow you to customize the camera. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.

  • Página 17: Other Methods Of Setting The Ip Address

    Bonjour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply install AXIS Dynamic DNS your camera. Requires an Internet connection with no HTTP proxy.

  • Página 18: Unit Connectors

    Page 18 AXIS Q1755-E Installation Guide Unit connectors Network - RJ-45 Ethernet connector. Supports PoE (Power over Ethernet, class 3). Using shielded cables is recommended. Audio in - 3.5mm input for a mono microphone, or a line-in mono signal (left channel is used from a stereo signal).
  • Página 19 I/O terminal connector - Used in applications for e.g. motion detection, event triggering, time lapse recording and alarm notifications. In addition to an auxiliary power and a GND pin, the AXIS Q1755-E has 2 pins that can be configured as either input or output. These pins provide the interface to: 4 3 2 1 •...

  • Página 20: Connection Diagram

    Page 20 AXIS Q1755-E Installation Guide Connection diagram The following connection diagram gives an example of how to connect an auxiliary device to the network camera E.g. push button 3.3V max 250mA 3.3V I/O configured as input I/O configured as output...

  • Página 21: Led Indicators

    Triple flash: General error Note: Alarm events will be triggered through the camera’s input port. See the User’s Manual, available on the CD provided with this product, or from www.axis.com Contact your Axis reseller for information about spare parts and troubleshooting.

  • Página 22: Resetting To The Factory Default Settings

    Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Página 23: Mesures De Sécurité Et Avertissements

    Avis de sécurité – Remplacement des piles Ce produit Axis nécessite une pile au lithium CR2032 de 3,0 V pour l’alimentation de son horloge en temps réel interne. Dans des conditions normales d’utilisation, cette pile devrait durer au moins 5 ans. Si la pile est faible, cela a un impact sur le fonctionnement de l’horloge en temps réel qui se réinitialise alors à...

  • Página 25: Procédure D'installation

    Ce guide d’installation explique comment installer une AXIS Q1755-E Caméra réseau sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel d’utilisation du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com Procédure d’installation 1.

  • Página 26: Description Du Matériel

    Page 26 AXIS Q1755-E Guide d'installation Description du matériel Voyant d’état Vue arrière Logement de carte SD Entrée Audio Sortie Audio Monture à vis 1/4 pouces pour support mural/plafond Connecteur réseau Sortie vidéo Y/Pb/Pr/CVBS Vue de dessous Bouton CVBS (vidéo composite)
  • Página 27 AXIS Q1755-E Guide d'installation Page 27 Référence (P/N) et numéro de série (S/N). Le numéro de série peut être demandé pendant l’installation. Vis de réglage du pare-soleil (x2) Pare-soleil Couvercle supérieur Caméra réseau Connecteur réseau Patte de fil de sécurité...

  • Página 28: Installation Du Matériel

    Page 28 AXIS Q1755-E Guide d'installation Installation du matériel Les instructions ci-dessous concernent l’installation de la caméra AXIS Q1755-E. Préparation du câble réseau Si vous utilisez un câble autre que celui fourni, il est alors nécessaire de préparer un câble réseau avec un joint.
  • Página 29 AXIS Q1755-E Guide d'installation Page 29 Installation de la caméra sur le support 1. Installez la caméra avec le couvercle inférieur sur le support et serrez les vis du support. 2. Retirez le joint de l’un des trous du couvercle inférieur, reportez-vous à l’illustration à la page 27.

  • Página 30: Branchement Des Câbles

    Page 30 AXIS Q1755-E Guide d'installation Branchement des câbles 1. Si vous le souhaitez, insérez une carte mémoire SD (non fournie) dans le logement de carte SDHC (Secure Digital High Capacity). Une carte SD standard ou haute capacité est requise pour stocker des images en local sur la caméra.

  • Página 31: Sortie Vidéo Composite (En Option)

    1. Suivez les instructions de la section à la page 30. 2. Branchez la caméra AXIS Q1755-E directement sur un écran HDTV à l’aide d’un câble vidéo en composantes connecté aux connecteurs de sortie vidéo Y/Pb/Pr. Attribution d’une adresse IP, Une fois les câbles connectés, passez à...

  • Página 32: Attribution D'une Adresse Ip

    à installer, choisissez la méthode qui vous convient le mieux. Ces deux applications gratuites sont disponibles sur le CD de la caméra vidéo Axis fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com/techsup.
  • Página 33 AXIS IP Utility détecte et affiche automatiquement les périphériques Axis présents sur votre réseau. Cette application sert également à attribuer manuellement une adresse IP statique. Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra réseau.
  • Página 34 1. Vérifiez que la caméra est connectée au réseau et qu’elle est sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez Live View Home Page (Page d’accueil –...

  • Página 35: Configuration Du Mot De Passe

    AXIS Q1755-E Guide d'installation Page 35 Configuration du mot de passe Pour accéder au produit, le mot de passe par défaut de l’administrateur, root, doit être configuré. Pour ce faire, utilisez la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche lors du premier accès à...

  • Página 36: Accès Au Flux De Données Vidéo

    à vos besoins. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à l’ordinateur avec des droits d’administrateur.
  • Página 37 Bonjour dans votre navigateur (par exemple, Safari), puis cliquez sur ultérieure) le lien pour accéder aux pages Web de la caméra. Tous Service Axis gratuit permettant d’installer rapidement et facilement AXIS Dynamic DNS votre caméra. Nécessite une connexion Internet sans proxy HTTP. Service Pour plus d’informations, rendez-vous sur www.axiscam.net.
  • Página 38 Page 38 AXIS Q1755-E Guide d'installation Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.

  • Página 39: Connecteurs De L'appareil

    AXIS Q1755-E Guide d'installation Page 39 Connecteurs de l’appareil Réseau - Connecteur Ethernet RJ-45. PoE (alimentation par Ethernet, classe 3). Il est recommandé d’utiliser des câbles blindés. Entrée audio - Entrée 3,5 mm pour microphone mono ou signal mono avec entrée ligne (le canal de gauche est utilisé...
  • Página 40 Les dispositifs connectés peuvent être activés à l’aide de l’interface de programmation VAPIX AXIS, à l’aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par type d’événement. La sortie est considérée comme étant active (dans Event Configuration >...

  • Página 41: Schéma De Connexion

    AXIS Q1755-E Guide d'installation Page 41 Schéma de connexion Le schéma de câblage qui suit fournit un exemple de connexion d’un périphérique auxiliaire à la caméra réseau. Bouton-poussoir, par ex. 3,3 V max. 250 mA 3,3 V Entrée/sortie configurée comme entrée...

  • Página 42: Voyants Lumineux

    Remarque : les événements d’alarme seront déclenchés via le port d’entrée de la caméra. Reportez-vous au Manuel d’utilisation du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com, ou contactez votre revendeur Axis pour plus d’informations sur les pièces de rechange et sur le dépannage.

  • Página 43: Plus D'informations

    Assistance technique du site Web d’Axis à l’adresse www.axis.com/techsup. Plus d’informations Le manuel d’utilisation est disponible sur le site Web d’Axis (www.axis.com) et sur le CD de la caméra vidéo Axis fourni avec ce produit. Conseil : Visitez le site www.axis.com/techsup pour vérifier si des micrologiciels à...

  • Página 45: Sicherheitsvorkehrungen Und Warnungen

    Lagern und transportieren Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. Sicherheitshinweis: Batteriewechsel Dieses Axis-Produkt ist mit einer 3,0-V-Lithium-Batterie vom Typ CR2032 ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, sodass die Uhr bei jedem Systemstart...

  • Página 47: Lieferumfang

    In dieser Anleitung wird die Installation der AXIS Q1755-ENetzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht. Installationsschritte 1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
  • Página 48 Seite 48 AXIS Q1755-E Installationsanleitung Hardwareübersicht Statusanzeige (LED) Rückansich SD-Speicher- karteneinschub Audio-Eingang Audio-Ausgang 1/4-Zoll-Schraubenloch für Wand-/Deckenmontagefuß Netzwerkanschluss Video-Ausgang Y/Pb/Pr/CVBS Untenansicht CVBS- Taste RS-485/422- Anschluss E/A- Netzanschluss Anschluss Steuer- Betriebsanzeige (LED) taste Netzwerkanzeige (LED) Bestellnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation...
  • Página 49 AXIS Q1755-E Installationsanleitung Seite 49 Bestellnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt. Einstellschrauben (2x) für Sonnenblende Sonnenblende Obere Abdeckung Netzwerk-Kamera Netzwerkanschluss Sicherheitsdrahtlasche Kabellöcher Schrauben für untere Abdeckung (4) Kabelabdeckung Schrauben für die Kabelabdeckung (2) Untere Abdeckung...

  • Página 50: Installation Der Hardware

    • Das Gewicht der Kamera beträgt 3.485 g. Vergewissern Sie sich, dass das Material stabil genug ist, um dieses Gewicht zu tragen. • Alle weiteren technischen Daten zu diesem Produkt werden ausführlich im Benutzerhandbuch beschrieben, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht.

  • Página 51: Anbringen Der Kamera An Der Halterung

    AXIS Q1755-E Installationsanleitung Seite 51 Anbringen der Kamera an der Halterung 1. Montieren Sie die Kamera mit der unteren Abdeckung an der Halterung und ziehen Sie die Halterungsschrauben fest. 2. Entfernen Sie die Dichtung aus einem der Bohrlöcher in der unteren Abdeckung, siehe Abbildung auf Seite 49.

  • Página 52: Anschließen Der Kabel

    Seite 52 AXIS Q1755-E Installationsanleitung Anschließen der Kabel 1. Schieben Sie ggf. eine SD-Speicherkarte (separat erhältlich) in den SDHC- Speicherkartenschacht. Wenn Sie Bilder lokal in der Netzwerk-Kamera speichern möchten, benötigen Sie eine SD-Speicherkarte mit normaler oder hoher Kapazität. 2. Schließen Sie externe Eingabe/Ausgabegeräte an (optional). Informationen zur Anschlussbelegung finden Sie auf Seite 61.
  • Página 53 Anschließen der Kabel, 1. Befolgen Sie dazu die Anweisungen in auf Seite 52. 2. Schließen Sie die AXIS Q1755-E direkt an einen HDTV-Monitor an. Verbinden Sie hierzu ein Component-Video-Kabel mit den Video-Ausgängen „Y“, „Pb“ und „Pr“. Zuweisen einer IP-Adresse, Fahren Sie anschließend mit den Anweisungen unter auf Seite 54 fort.

  • Página 54: Zuweisen Einer Ip-Adresse

    Hinweise: • Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS Q1755-E (z. B. in anderen Betriebssystemen) finden Sie auf Seite 59.

  • Página 55: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    AXIS IP Utility erkennt automatisch die im Netzwerk vorhandenen Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Página 56: Axis Camera Management - Mehrere Kameras/Große Installationen

    1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).

  • Página 57: Festlegen Des Kennworts

    AXIS Q1755-E Installationsanleitung Seite 57 Festlegen des Kennworts Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das Kennwort festgelegt werden.

  • Página 58: Zugriff Auf Den Videostrom

    Tools, mit denen Sie die Kamera Ihren Anforderungen entsprechend anpassen können. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Página 59: Andere Methoden Zum Festlegen Der Ip-Adresse

    Navigieren Sie zum Bonjour-Lesezeichen Ihres Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung.

  • Página 60: Zuweisen Der Ip-Adresse Per Arp/Ping

    Seite 60 AXIS Q1755-E Installationsanleitung Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung und geben Sie die folgenden Befehle...
  • Página 61 AXIS Q1755-E Installationsanleitung Seite 61 Geräteanschlüsse Netzwerk - RJ-45-Ethernetanschluss. Unterstützt PoE (Power over Ethernet, Klasse 3). Die Verwendung von abgeschirmten Kabeln wird empfohlen. Audio-Eingang - 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal wird von einem Stereosignal benutzt). Audio-Ausgang - 3,5-mm-Audio-Ausgang (Leistungsstufe) zum Anschließen einer Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker.
  • Página 62 • Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang -auf der Seite Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Event Configuration > Port Status [Ereigniskonfiguration > Port-Status]) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.
  • Página 63 AXIS Q1755-E Installationsanleitung Seite 63 Funktion Anschluss Hinweise Spezifikationen Konfigurierbar 3 - 4 Digitaleingang: Zum Aktivieren mit dem Min. Eingang = -40 V DC (Ein- oder Massekontakt verbinden; zum Deaktivieren Max. Eingang = +40 V DC Ausgang) nicht anschließen. Hinweis: Werkseitig mit der Gehäuseelektronik verbunden.

  • Página 64: Led-Anzeigen

    Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD befindet und auf der Website unter „www.axis.com“ erhältlich ist. Wenden Sie sich an Ihren Axis-Händler, wenn Sie Informationen zu Ersatzteilen oder Hilfe bei der Lösung von Problemen...

  • Página 65: Wiederherstellen Der Werkseitigen Standardeinstellungen

    • RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter "www.axis.com/techsup". Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter „http://www.axis.com“...

  • Página 67: Precauzioni E Avvertenze

    Avviso di sicurezza - Sostituzione della batteria Questo prodotto Axis utilizza una batteria al litio CR2032 da 3,0V come sorgente di alimentazione per l'orologio in tempo reale (RTC) interno. In condizioni normali, la batteria dura almeno 5 anni. Una scarsa potenza della batteria influisce sul funzionamento dell'RTC, causandone la reimpostazione a ogni accensione.

  • Página 69: Procedura Di Installazione

    Questo documento fornisce le istruzioni necessarie per installare la telecamera di rete AXIS Q1755-E nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com.

  • Página 70: Panoramica Dell'hardware

    Pagina 70 Guida all'installazione AXIS Q1755-E Panoramica dell’hardware LED di stato Vista Alloggiamento scheda SD Ingresso audio Uscita audio Foro filettato da 1/4" per supporto a parete/soffitto Connettore di rete Uscita video Y/Pb/Pr/CVBS Vista dal basso Pulsante CVBS Connettore RS-485/422...
  • Página 71 Guida all'installazione AXIS Q1755-E Pagina 71 Codice prodotto (N/P) e numero di serie (N/S). Il numero di serie potrebbe essere necessario durante l’installazione. Vite di regolazione schermo solare (2x) Schermo solare Copertura superiore Telecamera di rete Connettore di rete Linguetta per il cavo...

  • Página 72: Installazione Dell'hardware

    Pagina 72 Guida all'installazione AXIS Q1755-E Installazione dell’hardware Le istruzioni che seguono descrivono l'installazione della telecamera AXIS Q1755-E. Preparazione del cavo di rete Se si utilizza un cavo diverso da quello fornito, sul cavo di rete è necessario montare una guarnizione.

  • Página 73: Installare La Telecamera Sulla Staffa

    Guida all'installazione AXIS Q1755-E Pagina 73 Installare la telecamera sulla staffa 1. Installare la telecamera con la copertura inferiore sulla staffa, quindi serrare le viti della staffa. 2. Rimuovere la guarnizione da uno dei fori della copertura inferiore, vedere illustrazione a pagina 71.

  • Página 74: Collegamento Dei Cavi

    Pagina 74 Guida all'installazione AXIS Q1755-E Collegamento dei cavi 1. Inserire facoltativamente una scheda di memoria SD (non inclusa) nell'alloggiamento SDHC (Secure Digital High Capacity). Per memorizzare localmente le immagini riprese dalla telecamera, è necessaria una scheda SD con capacità standard o elevata.

  • Página 75: Uscita Video Composito (Opzionale)

    3. Premere e tenere premuto il pulsante CVBS per 5 secondi per attivare l'uscita video composito (modalità di installazione). Nota: AXIS Q1755-E rimane in modalità di installazione per due (2) minuti, quindi passa automaticamente alla modalità video Component. Se si ha bisogno di più tempo, premere nuovamente il pulsante.

  • Página 76: Assegnazione Di Un Indirizzo Ip

    • Se l’assegnazione dell’indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall che bloccano l’operazione. • Per altri metodi di assegnazione o di rilevazione dell’indirizzo IP per la telecamera AXIS Q1755-E, ad esempio in altri sistemi operativi, vedere a pagina 81.

  • Página 77: Axis Ip Utility: Telecamera Singola/Piccole Installazioni

    Pagina 77 AXIS IP Utility: telecamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. L’applicazione può anche essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è...

  • Página 78: Axis Camera Management: Più Telecamere/Grandi Installazioni

    1. Verificare che la telecamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).

  • Página 79: Impostazione Della Password

    Guida all'installazione AXIS Q1755-E Pagina 79 Impostazione della password Per ottenere l’accesso al prodotto, è necessario impostare la password dell’utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo ’Configure Root Password’ (Configura password root), che viene visualizzata quando si accede alla telecamera di rete per la prima volta.

  • Página 80: Accesso Al Flusso Video

    Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Página 81: Altri Metodi Di Assegnazione Dell'indirizzo Ip

    Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento successive) per accedere alle pagine web della telecamera. Tutti i sistemi Servizio gratuito fornito da Axis che consente di installare la AXIS Dynamic DNS operativi telecamera in modo facile e veloce. È necessaria una connessione a Service Internet senza proxy http.

  • Página 82: Assegnazione Dell'indirizzo Ip Con Arp/Ping

    Pagina 82 Guida all'installazione AXIS Q1755-E Assegnazione dell’indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull’etichetta della telecamera. 3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
  • Página 83 Guida all'installazione AXIS Q1755-E Pagina 83 Connettori Rete - Connettore Ethernet RJ-45. Supporto per PoE (Power over Ethernet, classe 3): Si consiglia l'uso di cavi schermati. Ingresso audio - Ingresso da 3.5mm per microfono in mono o segnale mono line-in (il canale sinistro è...
  • Página 84 • Uscita transistor: utilizzabile per collegare periferiche esterne come relè e LED. Le periferiche collegate possono essere attivate tramite AXIS VAPIX API, i -pulsanti di comando della pagina Live View (Immagini dal vivo) oppure tramite l'opzione Event Type (Tipo di evento). L’uscita verrà visualizzata come attiva (visualizzata in Event Configuration >...

  • Página 85: Schema Delle Connessioni

    Guida all'installazione AXIS Q1755-E Pagina 85 Schema delle connessioni Il seguente schema dei collegamenti mostra come collegare una periferica ausiliaria alla telecamera. Ad es. pulsante 3,3V max., 250mA 3,3V I/O configurato come ingresso I/O configurato come uscita...

  • Página 86: Indicatori Led

    Nota: Gli eventi di allarme vengono attivati attraverso la porta di input della telecamera. Consultare la Guida per l'utente, disponibile sul CD fornito o all'indirizzo www.axis.com Contattare il rivenditore Axis per informazioni sulle parti di ricambio e per la risoluzione dei problemi.

  • Página 87: Ripristino Delle Impostazioni Predefinite

    Per ulteriori istruzioni, consultare la documentazione del router. Per maggiori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito di Axis all’indirizzo www.axis.com/techsup per verificare se sono stati...

  • Página 89: Medidas Preventivas Y Advertencias

    Aviso de seguridad: sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. El funcionamiento del RTC puede verse afectado cuando la batería tiene poca carga.

  • Página 91: Pasos Para La Instalación

    Página 91 AXIS Q1755-E Guía de instalación En esta guía de instalación se proporcionan instrucciones para instalar la AXIS Q1755-E cámara de red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página web www.axis.com.

  • Página 92: Presentación Del Hardware

    Página 92 AXIS Q1755-E Guía de instalación Presentación del hardware LED indicador de estado Vista posterior Ranura para tarjeta SD Entrada de audio Salida de audio Montaje con tornillos de 1/4” para soporte de pared/techo Conector de red Salida de vídeo...
  • Página 93 AXIS Q1755-E Guía de instalación Página 93 Referencia (P/N) y número de serie (S/N). Es posible que necesite el número de serie durante la instalación. Tornillos de ajuste del revestimento para el sol Revestimiento para el sol Cubierta superior Cámara de red Conector de red Lengüeta del cable...

  • Página 94: Instalación Del Hardware

    • El peso de la cámara es de 3485 g (7,7 lb). Asegúrese de que el material puede aguantar este peso. • Para obtener más información sobre especificaciones técnicas, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página web www.axis.com.

  • Página 95: Instalación De La Cámara En La Escuadra

    AXIS Q1755-E Guía de instalación Página 95 Instalación de la cámara en la escuadra 1. Instale la cámara con la cubierta inferior apoyada en la escuadra y apriete los tornillos de ésta. 2. Retire la junta de uno de los orificios de la cubierta inferior, como se ve en la ilustración en la página 93.

  • Página 96: Conexión De Los Cables

    Página 96 AXIS Q1755-E Guía de instalación Conexión de los cables 1. También existe la opción de insertar una tarjeta de memoria SD (no incluida) en la ranura para tarjeta SDHC (Secure Digital High Capacity). Es necesaria una tarjeta SD estándar o de gran capacidad para guardar las imágenes localmente en la cámara.

  • Página 97: Salida De Vídeo Compuesto (Opcional)

    3. Mantenga pulsado el botón CVBS durante 5 segundos para cambiar a la salida de vídeo compuesto (modo de instalación). Nota: AXIS Q1755-E permanecerá en el modo de instalación durante dos (2) minutos y, a continuación, automáticamente se convertirá a vídeo por componentes. Si se necesita más tiempo, vuelva a pulsar el botón.

  • Página 98: Asignación De La Dirección Ip

    • Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación. • Para consultar otros métodos para asignar o detectar la dirección IP de AXIS Q1755-E, p. ej., en otros sistemas operativos, consulte la página 103.

  • Página 99: Axis Ip Utility: Para Cámaras Individuales O Instalaciones Pequeñas

    AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la cámara de red.

  • Página 100: Axis Camera Management: Para Varias Cámaras E Instalaciones Grandes

    1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de Live View).

  • Página 101: Configuración De La Contraseña

    AXIS Q1755-E Guía de instalación Página 101 Configuración de la contraseña Para poder acceder al producto, hay que configurar la contraseña del usuario predeterminado para el administrador root. Aparecerá el cuadro de diálogo "Configure Root Password" (Configurar contraseña de root) cuando se acceda a la cámara de red por primera vez.

  • Página 102: Acceso A La Transmisión De Vídeo

    En caso necesario, haga clic en Yes (Sí) para instalar el AMC (AXIS Media Control), y así permitir la visualización de la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo.

  • Página 103: Otros Métodos Para Configurar La Dirección Ip

    Bonjour del explorador (p. ej., Safari) y haga clic en el vínculo para acceder a las páginas web de la cámara. Todos Servicio gratuito suministrado por Axis que permite instalar la Servicio de DNS cámara de forma rápida y sencilla. Es necesario disponer de conexión dinámico de AXIS...

  • Página 104: Configuración De La Dirección Ip Con Arp/Ping

    Página 104 AXIS Q1755-E Guía de instalación Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (S/N) en la etiqueta de producto de la cámara.

  • Página 105: Conectores De La Unidad

    AXIS Q1755-E Guía de instalación Página 105 Conectores de la unidad De red - Conector Ethernet RJ-45. Admite PoE (alimentación a través de Ethernet, clase 3). Se recomienda emplear cables blindados. Entrada de audio - Conector de 3,5 mm para micrófono mono, o entrada de línea de señal mono (se usa el canal izquierdo de una señal estéreo).
  • Página 106 Además de un pin de alimentación auxiliar y un pin de toma de tierra, la AXIS Q1755-E tiene 2 pines que pueden configurarse como entrada o salida. Estos pines proporcionan la interfaz para: 4 3 2 1 •...

  • Página 107: Diagrama De Conexiones

    AXIS Q1755-E Guía de instalación Página 107 Función Notas Especificaciones Configurable 3 - 4 Entrada digital: conecte a GND (toma de tierra) Entrada mín. = - 40 V CC (entrada o para activarla o déjela suelta (o desconectada) Entrada máx. = + 40 V CC salida) para desactivarla.

  • Página 108: Indicadores Led

    Nota: los eventos de alarma se activarán a través del puerto de entrada de la cámara. Para obtener información sobre piezas de recambio y resolución de problemas, consulte el Manual del usuario disponible en el CD suministrado con este producto, www.axis.com o contacte con su distribuidor Axis.

  • Página 109: Restablecimiento De Los Valores Iniciales

    éste y otros temas, visite la página web de soporte de Axis en www.axis.com/ techsup. Más información El manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD de productos de vídeo en red de Axis suministrado con este producto. Un consejo: Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para la...
  • Página 112 Ver.1.1 Installation Guide AXIS Q1755-E Printed: March 2010 Part No. 38724 © Axis Communications AB, 2010...
