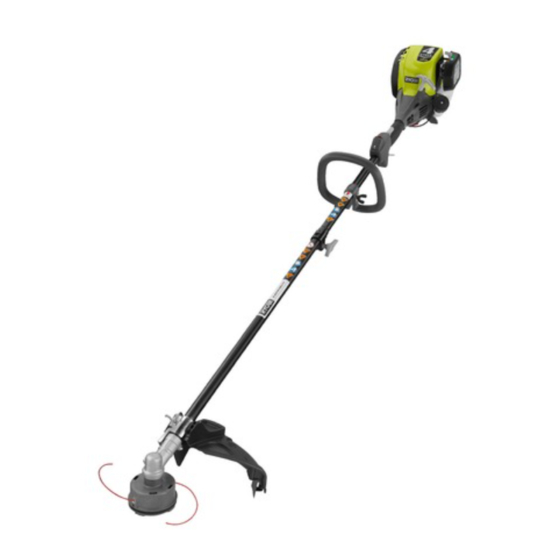

OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR
30
4-CYCLE
CC
STRING TRIMMERS
TAILLE-BORDURES À LIGNE
4 TEMPS DE 30
RECORTADORAS DE HILO
DE CUATRO TIMPOS 30
ALL VERSIONS
TOUTES LES VERSIONS
TODAS LAS VERSIONES
Do not use E15 or E85 fuel (or fuel containing greater than 10% ethanol) in this product. It is a violation
of federal law and will damage the unit and void your warranty.
Ne pas utiliser d'essence E15 ou E85 (ou un carburant contenant plus de 10 % d'éthanol) dans ce
produit. Une telle utilisation représente une violation de la loi fédérale et endommagera l'appareil et annulera la garantie.
No utilice combustibles E15 o E85 (ni combustibles que contengan más de 10 % de etanol) con este producto. Esto constituye
una violación a la ley federal, dañará la unidad y anulará la garantía.
Your string trimmer has been engineered and manufactured to our high standard for dependability, ease of operation, and
operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using
this product.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Le taille-bordures à ligne a été conçue et fabriquée conformément
à nos strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenue, elle vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
blessures, l'utilisateur doit lire et veiller à bien comprendre le
manuel d'utilisation avant d'employer ce produit.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
CC
CC
NOTICE
Pour réduire les risques de
AVIS
AVISO
Su recortadoras de hilo ha sido diseñada y fabricada de conformidad
con las estrictas normas para brindar fiabilidad, facilidad de uso
y seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
C430
RY34426
S430
RY34446
Para reducir el riesgo de lesiones,
