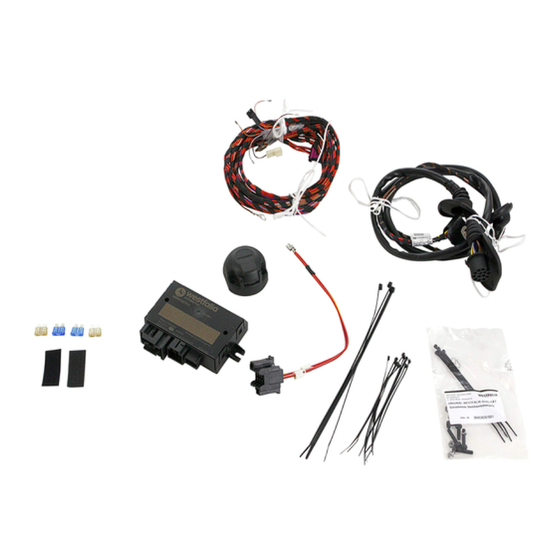

Elektroanlage für Anhängevorrichtung
D
Elektrické zařízení pro tažné zařízení
CZ
Elsæt til anhængertræk
DK
Instalación eléctrica para el dispositivo de remolque
E
Installation électrique pour dispositif d'attelage
F
Vetolaitteen sähköjärjestelmä
FIN
Electrical system for trailer hitch
GB
Ηλεκτρικό σύστημα για διάταξη ρυμούλκησης
GR
Elektromos felszerelés a vonószerkezet
H
Impianto elettrico per gancio di traino
I
Elektrisk anlegg for tilhengerfeste
N
Elektrische installaties voor aanhanger
NL
Instalacja elektryczna do haka holowniczego
PL
Электрооборудование для фapкoпa
RUS
Elsystem för dragkrok
S
305 408 300 107
305 408 300 113
Westfalia-Automotive GmbH
Am Sandberg 45
D-33378 Rheda-Wiedenbrück
Montage- und Betriebsanleitung, Originalbetriebsanleitung
Montážní a provozní návod
Montage- og driftsvejledning
Asennus- ja käyttöohjeet
Installation and Operating Instructions
Beszerelési utasítás
Istruzioni di montaggio e per l'uso
Monterings- og bruksanvisning
Montage- en gebruikshandleiding
Инструкция по монтажу и эксплуатации
Monterings- och bruksanvisning
1
2
6
7
3
5
4
8
9
7
1
10
6
2
4
11
5
3
12
13
Instrucciones de montaje y de servicio
Notice de montage et d'utilisation
Οδηγίες συναρμολόγησης και λειτουργίας
Instrukcja montażu i eksploatacji
Audi Q3 Sportback, 11/2019
Audi A3 Sportback (AB3), 06/2014
Audi A3 Limousine, 06/2014
VW Golf VII Variant, 06/2014
VW Golf Sportsvan, 06/2014
VW Tiguan Allspace, 09/2017
VW Passat B8 Limousine, 11/2014
VW Passat B8 Variant, 11/2014
VW Arteon Shooting Brake, 11/2020
VW T-Roc Cabrio, 03/2020
Skoda Octavia III, 06/2014
Skoda Octavia Combi, 06/2014
Skoda Superb III Limousine, 06/2015
Skoda Superb III Combi, 09/2015
Audi Q2, 09/2016
Audi Q3, 11/2018
Audi A3 (AB3), 06/2014
Audi A3 Cabrio, 06/2014
VW Golf VII, 06/2014
VW Touran, 10/2015
VW Tiguan, 05/2016
VW Arteon, 03/2017
VW T-Roc, 09/2017
Seat Leon III, 06/2014
Seat Leon ST, 06/2014
Seat Tarraco, 02/2019
Seat Ateca, 07/2016
Cupra Ateca, 10/2018
Skoda Kodiaq, 03/2017
Skoda Karoq, 11/2017
305 408 391 108 - 007
Publicidad
Manuales relacionados para Westfalia 305 408 300 107
Resumen de contenidos para Westfalia 305 408 300 107
- Página 1 VW Arteon Shooting Brake, 11/2020 VW T-Roc, 09/2017 VW T-Roc Cabrio, 03/2020 Seat Leon III, 06/2014 305 408 300 107 Seat Leon ST, 06/2014 Seat Tarraco, 02/2019 Seat Ateca, 07/2016 Cupra Ateca, 10/2018 ...
- Página 2 Vor Arbeitsbeginn die Einbauanleitung lesen. Die Elektroanlage für die Anhängevorrichtung darf nur von Fachpersonal montiert werden. Für technische Änderungen, und/oder Software-updates, die nach Erst-Inbetriebnahme, z.B. durch den Fahrzeughersteller, durchgeführt werden und zu Fehlfunktionen führen, kann keine Gewährleistung übernommen werden. Spezifische Anforderungen des Fahrzeugherstellers bezüglich Anhängerbetrieb sind zu beachten. Wir haften nicht für Schäden, die durch die Installation oder eine fehlerhafte Montage oder Nutzung des Produkts verursacht werden.
- Página 3 305 408 391 108 - 007...
- Página 4 305 408 391 108 - 007...
- Página 5 dunkel hell dunkel hell schwarz weiß braun grün grau gelb blau orange violett rosa černo hnědá šedo červená žlutá tmavý bystrý bílá zelená modrý oranžový fialový růžová mørk lyse sort hvid brun grøn grå rød blå orange violet rosa oscuro claro negro blanco...
- Página 6 305 408 391 108 - 007...
- Página 7 305 408 391 108 - 007...
- Página 8 305 408 391 108 - 007...
- Página 9 Audi Skoda Cupra Seat ! Achtung ! Es ist sicherzustellen das alle Anforderungen des Fahrzeughersteller zu Änderungen und Nachrüstungen am Fahrzeug und/oder Kühlsystem für den Betrieb mit Anhänger durchgeführt wurden. ! Atención ! Se debe asegurar que se ha cumplido con todos los requerimientos del fabricante del vehículo en lo que respecta a modificaciones y reequipamiento en el vehículo y/o sistema de refrigeración para la operación con remolque.
- Página 10 Achtung – vor Arbeitsbeginn den Fehlerspeicher auslesen. Batterie abklemmen, um Beschädigungen der KFZ- Elektronik zu vermeiden. Atención – antes de iniciar la tarea, leer la memoria de fallos. Desconecte la batería para evitar daños en la instalación eléctrica del vehículo. Attention –...
- Página 11 Arteon Passat B8 Superb III Octavia 6 / 7 4 / 5 4/16 305 408 391 108 - 007...
- Página 12 „a“ „a“ 4/16 „a“ „a“ 4/16 4/16 „a“ 4/16 305 408 391 108 - 007...
- Página 13 3x M5x35 3x M5x25 3x M5 3x B5 3x M5x35 3x M5x25 3x M5 3x B5 305 408 391 108 - 007...
- Página 14 3x M5x25 3x M5x16 3x M5 3x B5 3x M5x25 3x M5x16 3x M5 3x B5 305 408 391 108 - 007...
- Página 15 T-Roc Karoq Ateca 305 408 391 108 - 007...
- Página 16 T-Roc Karoq Ateca 305 408 391 108 - 007...
- Página 17 305 408 391 108 - 007...
- Página 18 vi/sw vi/sw vi/sw (or)/gn (or)/gn or/br CAN-L vi/sw (PIN 14) PIN 1 vi/sw PIN 2 (or)/gn (PIN 16) or/br (PIN 17) PIN 3 CAN-L or/br (or)/gn (sw) (sw) CAN-L ws/bl or/br or/gn ws/bl PIN 14 ws/bl or/gn PIN 16 or/gn or/br or/br PIN 17...
- Página 19 305 408 391 108 - 007...
- Página 20 sw/rt (PIN 58) PIN 2 sw/rt sw/rt (ws) (ws) 15 (sw/rt) PIN 58 (sw/rt) 305 408 391 108 - 007...
- Página 21 305 408 391 108 - 007...
- Página 22 F28 / F38 / F44 / F? Seat Cupra Skoda F28 / F38 / F44 / F? 30 - 31 34 305 408 391 108 - 007...
- Página 23 PIN F28 rt/sw 24 (25A) Seat PIN F28 Cupra Skoda rt/sw 7p/13p (25A) PIN F38 rt/bl 24 (25A) 7p/13p PIN F38 rt/bl (25A) PIN F44 25 (15A) PIN F44 (15A) PIN F? rt/gn 25 (15A) PIN F? rt/gn (15A) 305 408 391 108 - 007...
- Página 24 Seat Cupra rt - rt/sw Skoda rt/bl - ge (7p/13p) PIN 1 rt/sw Audi A3 (13p) PIN 2 Audi Q2 (7p/13p) PIN 3 rt/bl (13p) PIN 4 rt/gn „CLICK“ rt/gn rt/bl rt/sw 305 408 391 108 - 007...
- Página 25 (7p/13p) PIN 1 rt/sw Audi Q3 (13p) PIN 2 Audi Q3 Sportback (7p/13p) PIN 3 rt/bl (13p) PIN 4 rt/gn „CLICK“ Audi A3 Audi Q2 D122 „CLICK“ rt - rt/sw J126 rt/bl - ge 305 408 391 108 - 007...
- Página 26 Audi Q3 Audi Q3 Sportback D122 „CLICK“ rt - rt/sw J126 rt/bl - ge 305 408 391 108 - 007...
- Página 27 „CLICK“ „CLICK“ „CLICK“ „CLICK“ „CLICK“ Audi Skoda Cupra Seat 305 408 391 108 - 007...
- Página 28 La codifica online del veicolo tramite il rispettivo rivenditore autorizzato non è possibile senza il codice azione o SVM. Il codice azione o SVM non è incluso nella fornitura o disponibile presso Westfalia Automotive. In alternativa, i veicoli possono essere codificati "offline"...
- Página 29 Zonder de actie- of SVM-code is online codering van het voertuig via de betreffende erkende voertuighandelaar niet mogelijk. De actie- of SVM-code is niet bij de levering inbegrepen of bij Westfalia Automotive verkrijgbaar. Voertuigen kunnen ook "offline" met diagnosetools van verschillende aanbieders van diagnoseservices worden gecodeerd.
- Página 30 Bei Anhängerbetrieb wird die Nebelschlussleuchte des Zugfahrzeugs abgeschaltet. Al circular con remolque se desconecta la luz antiniebla trasera del vehículo de tiro. Lorsqu'une remorque/caravane est attelée, le fonctionnement du feu de brouillard arrière du véhicule tracteur est interrompu. When towing a trailer, the rear fog light of the pulling vehicle is switched off. Durante il funzionamento con rimorchio la luce antinebbia posteriore della motrice viene spenta.
- Página 31 min. 50mA min. 50mA L ED O FF 2 0 0 2 0 0 2 0 0 0 µ 2 0 0 0 2 0 m Testkoffer für 2 0 0 m 2 0 0 m 2 0 0 0 k 2 0 0 k h F E 2 0 k...
- Página 32 WA nr. 900 001 506 424 900 001 506 607 900 001 507 014 900 001 503 924 Westfalia Fahrradträger Westfalia Cycle Carrier WA nr.: 350 002 600 001 WA nr.: 350 050 600 001 305 408 391 108 - 007...
