American Standard TIMES SQUARE T184.50X Serie Instrucciones De Instalación

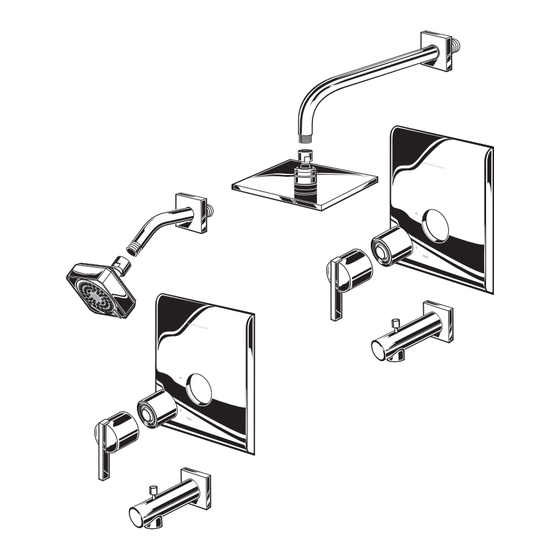

TIMES SQUARE
JUEGO DE ACCESORIOS DE
BAÑO Y DUCHA CON UNIDAD
EQUILIBRADORA DE PRESIÓN
Gracias por elegir American Standard,
referente de calidad durante más de 100 años.
Para asegurarse de realizar la instalación sin inconvenientes,
lea atentamente estas instrucciones antes de comenzar.
Herramientas recomendadas
Masilla de plomero o calafateo
DIMENSIONES DE INSTALACIÓN (Sólo para referencia)
Para asegurar una ubicación correcta con respecto de la pared, anote las dimensiones de instalación.
305mm
(12")
65mm
102mm
(2-1/2" Sq.)
(4")
203mm SQ.
(8")
PARED ACABADA
74" DE
ALTURA
(188 cm)
8-1/4"
(210 mm)
18" OPTATIVO
(457mm)
4-3/4" REF.
(121mm)
4" (102 mm)
PARTE SUPERIOR
DEL BORDE DE
LA BAÑERA
FONDO DE LA
BAÑERA
Instrucciones
de Instalación
T184.50X Series
™
Destornillador Phillips
Cinta de Teflón
Destornillador de punta plana
1-5/8" TO 3-1/4"
(41 mm TO 83 mm)
65mm
(2-1/2" Sq.)
1/2" NPT
4-1/2"REF.
(114 mm)
1/2" NPT
7-1/2" REF.
(191 mm)
"VER ILUSTRACIÓN"
SHR
TUB
(98mm)
3-3/8"
(98mm)
COBRE DE 1/2"
1-3/4" MIN. SALIDAS
(44 mm)
1/2" NPT
Certificado de conformidad con la norma ANSI A112.18.1M
ASSE 1016
Llave ajustable
DUCHA1/2" NOM.
SOLDADURA DE COBRE
OPTIONAL TO FINISHED
FLOOR USUALLY
BETWEEN 65'' (1651mm)
AND 80'' (1880mm)
DUCHA1/2" NOM.
SOLDADURA DE COBRE
SOLDADURA DE COBRE
ENTRADAS 1/2" NPT
3-3/8"
ENTRADAS ROSCADAS
H
C
F F
O
M965471 Rev. 1.2 SP (5/18)
Pinzas ajustables
NTRADAS
4-1/16"
ENTRADAS (103mm)
SOLDADAS
BAÑERA 1/2" NOM.
SOLDADURA DE COBRE
5-7/8"
SWEAT
(149mm)
INLETS (STOPS)
BAÑERA 1/2" NOM.
3-3/8" (98mm)
OUTLETS 1/2" NPT
5-7/8"
(149mm)
INLETS
1/2" NPT
ENTRADAS ROSCADAS (TOPES)
H
C
F
F O
ENTRADAS
1/2" NOM.
SOLDADURA
DE COBRE
2"
(51mm)
4-1/16"
(103mm)
4-1/16"
(103mm)
ENTRADAS
1/2" NOM.
SOLDADURA
DE COBRE
