Página 1 Products Solutions Services BA01008F/23/ES/19.22-00 71605510 2022-12-13 01.01.zz (Firmware del equipo) Manual de instrucciones Levelflex FMP55 PROFIBUS PA Radar de onda guiada...

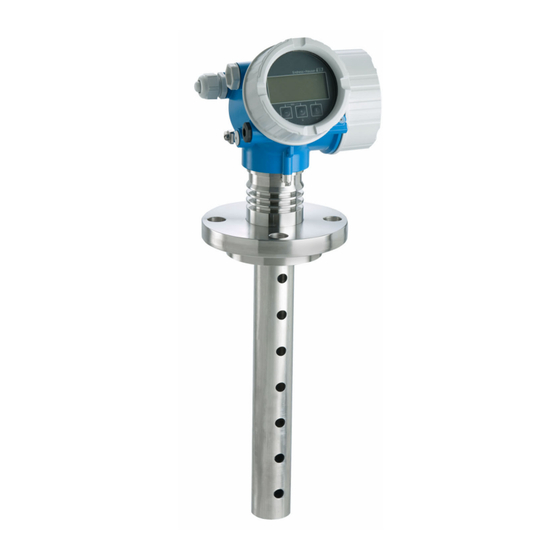

Página 2 Levelflex FMP55 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Página 3 Levelflex FMP55 PROFIBUS PA Índice de contenidos Índice de contenidos 6.1.4 Capacidad de carga lateral Información importante sobre el (resistencia a la flexión) de las documento ......5 sondas coaxiales .
Página 4 Índice de contenidos Levelflex FMP55 PROFIBUS PA 14.1.3 Sustituir módulos de la electrónica . . . 81 Integración en una red PROFIBUS . . 56 14.1.4 Sustitución de un equipo ..81 Visión general del fichero maestro del equipo...
Página 5 Levelflex FMP55 PROFIBUS PA Información importante sobre el documento Información importante sobre el documento Finalidad de este documento El presente Manual de instrucciones contiene toda la información que se necesita durante las distintas fases del ciclo de vida del equipo: desde la identificación del producto, la recepción de material y su almacenamiento, hasta el montaje, la conexión, la configuración...
Página 6 Información importante sobre el documento Levelflex FMP55 PROFIBUS PA Destornillador de hoja plana Destornillador torx Llave Allen Llave fija 1.2.4 Símbolos para ciertos tipos de información y gráficos Admisible Procedimientos, procesos o acciones que están permitidos Preferidos Procedimientos, procesos o acciones que son preferibles Prohibido...
Página 7 • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.
Página 8 La marca denominativa Bluetooth® y sus logotipos son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso por parte de Endress+Hauser de esta marca está sometido a un acuerdo de licencias. El resto de marcas y nombres comerciales son los de sus respectivos propietarios.
Página 9 Clarificación de casos límite: ‣ En el caso de líquidos de proceso o de limpieza especiales, Endress+Hauser le proporcionará ayuda en la verificación de la resistencia a la corrosión que presentan los materiales que entran en contacto con dichos líquidos, pero no asumirá ninguna responsabilidad ni proporcionará...
Página 10 Instrucciones de seguridad básicas Levelflex FMP55 PROFIBUS PA ¡Peligro de quemaduras por contacto con las superficies! ‣ En el caso de que las temperaturas del producto sean elevadas, disponga las medidas de protección adecuadas para evitar el contacto, a fin de evitar quemaduras.
Página 11 Levelflex FMP55 PROFIBUS PA Instrucciones de seguridad básicas Para confirmar que el equipo ha superado satisfactoriamente los ensayos correspondientes, el fabricante lo identifica con la marca CE. 2.5.2 Conformidad EAC El sistema de medición satisface los requisitos legales de las directrices EAC aplicables.
Página 12 Descripción del producto Levelflex FMP55 PROFIBUS PA Descripción del producto Diseño del producto 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Diseño del Levelflex Cabezal Conexión a proceso (ejemplo en este caso: brida) Sonda de cable Contrapeso fin de sonda Sonda de varilla...
Página 13 Levelflex FMP55 PROFIBUS PA Descripción del producto 3.1.2 Cabezal A0012422  2 Diseño de la caja Cubierta del compartimento de la electrónica Módulo indicador Módulo principal de electrónica Prensaestopas (1 o 2, depende de la versión del instrumento) Placa de identificación Módulo de electrónica E/S...
Página 14 • Introduzca el número de serie de la placa de identificación en el W@M Device Viewer (www.endress.com/deviceviewer): Se muestra toda la información sobre el equipo. • Introduzca el número de serie indicado en la placa de identificación en Endress+Hauser Operations App o escanee el código de la matriz 2-D (código QR) de la placa de identificación con la Endress+Hauser Operations App: se visualiza toda la información...
Página 15 Levelflex FMP55 PROFIBUS PA Recepción de material e identificación del producto 4.2.1 Placa de identificación 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Placa de identificación del Levelflex;...
Página 16 Almacenamiento, transporte Levelflex FMP55 PROFIBUS PA Almacenamiento, transporte Temperatura de almacenamiento • Temperatura de almacenamiento admisible: –40 … +80 °C (–40 … +176 °F) • Utilice el embalaje original. Transporte del producto hasta el punto de medición ADVERTENCIA Es posible que la caja o la varilla sufran daños o se desmonten.
Página 17 Levelflex FMP55 PROFIBUS PA Almacenamiento, transporte AVISO Bloqueo de transporte en el FMP55 con sonda coaxial ‣ En el FMP55 con sonda coaxial, el tubo coaxial no está conectado firmemente al compartimento de la electrónica. Durante el transporte, se fija a la brida de montaje con dos bridas para cables.
Página 18 Posición de montaje apropiada A0011281  4 Posición de montaje del Levelflex FMP55 • Sondas de varilla / sondas de cable: montar en el bypass / tubo tranquilizador. • Las sondas coaxiales pueden montarse a cualquier distancia de la pared.
Página 19 Levelflex FMP55 PROFIBUS PA Montaje 6.1.2 Montaje en condiciones de espacio cerrado Montaje con sonda separada La versión del equipo con sonda separada es la apropiada para aquellas aplicaciones en las que hay un espacio limitado para la instalación del equipo. Con esta versión, el compartimento de la electrónica se monta separado de la sonda.
Página 20 Montaje Levelflex FMP55 PROFIBUS PA 6.1.3 Notas sobra la carga mecánica de la sonda Capacidad de carga por tracción de las sondas de cable FMP55 Cable 4 mm (1/6") PFA > 316 2 kN Capacidad de carga lateral (resistencia a la flexión) de las sondas de varilla FMP55 Varilla 16 mm (0,63") PFA >...
Página 21 Levelflex FMP55 PROFIBUS PA Montaje 6.1.5 Montaje de bridas revestidas Tenga en cuenta las siguientes indicaciones para las bridas revestidas: • Utilice un número de tornillos bridados igual al número de orificios bridados proporcionados. • Apriete los tornillos con el par de giro necesario (véase la Tabla).
Página 22 Montaje Levelflex FMP55 PROFIBUS PA 6.1.6 Sujeción de la sonda Fijación de las sondas coaxiales Para la homologación WHG: es necesario un soporte para las longitudes de sonda ≥ 3 m (10 ft). A0012608 Las sondas coaxiales pueden sujetarse (fijarse) por cualquier punto del tubo de puesta a tierra.
Página 23 Levelflex FMP55 PROFIBUS PA Montaje 6.1.7 Situaciones de instalación especiales Cámaras bypass y tubos tranquilizadores Se recomienda utilizar discos/estrellas/contrapesos de centrado (disponibles como accesorios) en aplicaciones de bypass y de tubo tranquilizador. La señal de medición puede penetrar en muchos plásticos, por lo que la instalación en derivaciones o tubos tranquilizadores de plástico puede dar lugar a resultados...
Página 24 Montaje Levelflex FMP55 PROFIBUS PA Asignación del disco de centrado/estrella de centrado/contrapeso de centrado al diámetro de la tubería Endress+Hauser...
Página 25 Levelflex FMP55 PROFIBUS PA Montaje Depósitos bajo tierra A0014142 Si la tubuladura es de gran diámetro, utilice una sonda coaxial a fin de evitar reflexiones en la pared de la tubuladura. Depósitos no metálicos Utilice una sonda coaxial para el montaje en depósitos no metálicos.
Página 26 Montaje Levelflex FMP55 PROFIBUS PA Depósito con aislamiento térmico Si la temperatura del proceso es elevada, el instrumento debe incluirse en el medio aislante (1) normal del depósito a fin de evitar que la electrónica se caliente por efectos de radiación por dispersión térmica o convección. El material aislante no debe sobrepasar el nivel marcado con "MAX"...
Página 27 Levelflex FMP55 PROFIBUS PA Montaje Montaje del equipo de medición 6.2.1 Lista de herramientas AF 8 mm 6 mm Para las bridas y otras conexiones a proceso: utilice una herramienta de montaje adecuada 6.2.2 Montaje del equipo Montaje de dispositivos con una brida Si se utiliza una junta para montar el equipo, utilice tornillos de metal sin revestimiento para garantizar un buen contacto eléctrico entre la brida de proceso y la brida de la sonda.
Página 28 Montaje Levelflex FMP55 PROFIBUS PA • La sonda con conexión a proceso • El compartimento de la electrónica • El soporte de montaje para montar el compartimento de la electrónica en una pared o poste • El cable de conexión (longitud según pedido). El cable presenta un conector recto y un conector en codo de 90°.
Página 29 Levelflex FMP55 PROFIBUS PA Montaje 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  7 Conexión del cable. El cable puede conectarse de varias formas:. Unidad de medida mm (in) Conector acodado en lado de la sonda Conector acodado en lado del compartimento de la electrónica...
Página 30 Montaje Levelflex FMP55 PROFIBUS PA 1. Afloje el tornillo de bloqueo de la tapa del compartimento de la electrónica mediante una llave Allen (3 mm) y gire la lengüeta 90 ° en el sentido de las agujas del reloj. 2. Desenrosque la cubierta del compartimento del sistema electrónico y compruebe la junta de la cubierta;...
Página 31 Levelflex FMP55 PROFIBUS PA Conexión eléctrica Conexión eléctrica Requisitos de conexión 7.1.1 Asignación de terminales Asignación de terminales, a 4 hilos: 4 … 20 mA HART (90 … 253 V A0036519  8 Asignación de terminales, a 4 hilos: 4 … 20 mA HART (90 … 253 V Conexión de 4 …...
Página 32 Conexión eléctrica Levelflex FMP55 PROFIBUS PA Asignación de terminales PROFIBUS PA/FOUNDATION Fieldbus A0036500  9 Asignación de terminales PROFIBUS PA/FOUNDATION Fieldbus Sin protección contra sobretensiones integrada Con protección integrada contra sobretensiones Conexión, PROFIBUS PA/FOUNDATION Fieldbus: terminales 1 y 2, sin protección contra sobretensiones integrada Conexión, salida de conmutación (colector abierto): terminales 3 y 4, sin protección contra sobretensiones...
Página 33 Levelflex FMP55 PROFIBUS PA Conexión eléctrica Ejemplos de conexión para la salida de conmutación A0015909  11 Conexión de un relé A0015910  12 Conexión a una entrada digital Resistencia de activación Entrada digital Para una óptima inmunidad a interferencias, recomendamos conectar una resistencia externa (interna del relé...
Página 34 Conexión eléctrica Levelflex FMP55 PROFIBUS PA A0011175  13 Asignación de pins del conector M12 Señal + Sin asignar Señal – Tierra 7.1.4 Tensión de alimentación PROFIBUS PA, FOUNDATION Fieldbus "Alimentación; salida" "Homologación" Tensión en los terminales E: a 2 hilos; Foundation Fieldbus, salida de conmutación •...
Página 35 < 1,5 pF Tensión de choque nominal de protector (8/20 μs) 10 kA Módulo de protección externa contra sobretensiones Los HAW562 o HAW569 de Endress+Hauser son apropiados como protectores externos contra sobretensiones. Para más información, véanse los siguientes documentos: • HAW562: TI01012K •...
Página 36 Conexión eléctrica Levelflex FMP55 PROFIBUS PA 7.2.2 Conexión A0036418  14 Unidad física: mm (in) 1. Pase el cable a través de la entrada de cable. Para asegurar un sellado correcto, no retire el anillo obturador de la entrada de cable.
Página 37 Levelflex FMP55 PROFIBUS PA Conexión eléctrica 7.2.4 Cierre de la cubierta del compartimento de conexiones 3 mm 2,5 Nm A0021491 1. Enrosque la cubierta del compartimento de conexiones. 2. Gire la abrazadera de sujeción 90 ° en el sentido de las agujas del reloj y use una llave Allen (3 mm) para apretar el tornillo de la abrazadera de sujeción situada en la...
Página 38 Métodos de configuración Levelflex FMP55 PROFIBUS PA Métodos de configuración Visión general 8.1.1 Configuración local Funcionamiento Pulsadores mecánicos Control táctil Código de Opción C "SD02" Opción E "SD03" producto para "Indicador; operación" A0036312 A0036313 Elementos del Visualizador de 4 líneas Visualizador de 4 líneas...
Página 39 Levelflex FMP55 PROFIBUS PA Métodos de configuración 8.1.2 Operación con visualizador remoto y módulo de configuración FHX50 A0036314  16 Modos de configuración con FHX50 Módulo de visualización y configuración SD03, teclas ópticas; pueden accionarse a través de la cubierta de vidrio Módulo de visualización y configuración SD02, botones mecánicos;...
Página 40 Métodos de configuración Levelflex FMP55 PROFIBUS PA Mediante interfaz de servicio (CDI) A0039148 Ordenador con software de configuración FieldCare/DeviceCare Commubox FXA291 Interfaz de servicio (CDI) del equipo de medición (= Endress+Hauser Common Data Interface) Endress+Hauser...
Página 41 Levelflex FMP55 PROFIBUS PA Métodos de configuración Estructura y función del menú de configuración 8.2.1 Estructura del menú de configuración Menú Submenú/ Significado parámetro Language Define el idioma de configuración del indicador local Puesta en marcha Abre el asistente interactivo para la puesta en marcha guiada.
Página 42 Métodos de configuración Levelflex FMP55 PROFIBUS PA Menú Submenú/ Significado parámetro Comunicación Contiene todos los parámetros necesarios para configurar la interfaz de comunicaciones digitales. Diagnóstico Contiene todos los parámetros necesarios para detectar y analizar errores de funcionamiento. Si se maneja mediante software de configuración (p. ej., FieldCare), el parámetro "Language" se encuentra en "Ajuste → Ajuste avanzado → Visualización"...
Página 43 Levelflex FMP55 PROFIBUS PA Métodos de configuración 8.2.2 Roles de usuario y autorización de acceso relacionada Los dos roles de usuario, Operador y Mantenimiento, tienen diferente acceso de escritura a los parámetros si se ha definido un código de acceso específico del equipo. Así se protege la configuración del equipo contra el acceso no autorizado a través del indicador local...
Página 44 Métodos de configuración Levelflex FMP55 PROFIBUS PA y edición, el equipo bloquea automáticamente los parámetros protegidos contra escritura al cabo de 60 s. • Si la protección contra escritura se activa por medio de un código de acceso, solo se puede volver a desactivar con ese mismo código de acceso →...
Página 45 Levelflex FMP55 PROFIBUS PA Métodos de configuración Deshabilitación de la protección contra escritura mediante código de acceso Si el símbolo  aparece delante de un parámetro en el indicador local, significa que el parámetro está protegido contra escritura con un código de acceso específico del equipo y su valor no se puede modificar en ese momento usando el indicador local →...
Página 46 Métodos de configuración Levelflex FMP55 PROFIBUS PA XXXXXXXXXXXXX 3 mm A0026157 1. Afloje el tornillo de bloqueo. 2. Desenrosque la tapa frontal del compartimento de electrónica. 3. Extraiga el módulo indicador tirando suavemente con un movimiento de rotación. Para facilitar el acceso al interruptor de protección de escritura, sujete el módulo de indicación por el borde del compartimento de la electrónica.
Página 47 Levelflex FMP55 PROFIBUS PA Métodos de configuración 4. La protección contra escritura se activa situando el microinterruptor WP del módulo de la electrónica principal en la posición ON. Al situar el microinterruptor WP del módulo de la electrónica principal en la posición OFF (ajuste de fábrica), se desactiva la protección contra escritura.
Página 48 Métodos de configuración Levelflex FMP55 PROFIBUS PA Habilitación y deshabilitación del bloqueo del teclado El bloqueo del teclado permite bloquear el acceso a todo el menú de configuración a través del manejo local. Cuando el acceso está bloqueado, ya no se puede navegar por el menú de configuración ni modificar los valores de los distintos parámetros.
Página 49 Levelflex FMP55 PROFIBUS PA Métodos de configuración Módulo indicador y de configuración 8.3.1 Indicador User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  17 Formato de indicación en el módulo indicador y de configuración Indicador de valores medidos (1 valor de tamaño máx.) 1.1 Encabezado que presenta etiqueta y símbolo de error (si hay uno activo)
Página 50 Métodos de configuración Levelflex FMP55 PROFIBUS PA Símbolos de submenú que aparecen en el indicador Símbolo Significado Indicador/operación Se visualiza: • En el menú principal, al lado de la opción seleccionable "Visualiz/operac." A0018367 • En el encabezado, a la izquierda, en el menú "Visualiz./operac."...
Página 51 Levelflex FMP55 PROFIBUS PA Métodos de configuración Símbolos para valores medidos Símbolo Significado Valores medidos Nivel A0032892 Distancia A0032893 Salida de corriente A0032908 Corriente medida A0032894 Tensión del terminal A0032895 Temperatura de la electrónica o del sensor A0032896 Canales de medida Canal de medición 1...
Página 52 Métodos de configuración Levelflex FMP55 PROFIBUS PA 8.3.2 Elementos de configuración Tecla Significado Tecla Menos En un menú, submenú Desplaza hacia arriba la barra de selección en una lista de seleccionables. En el editor numérico y de textos A0018330 En la máscara de entrada, desplaza la barra de selección hacia la izquierda (hacia atrás).
Página 53 Levelflex FMP55 PROFIBUS PA Métodos de configuración 8.3.3 Introducción de números y texto Editor numérico Editor de textos User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vista de edición Zona de visualización de los valores introducidos Máscara de entrada Elementos de configuración...
Página 54 Métodos de configuración Levelflex FMP55 PROFIBUS PA Conmutador • Entre letras mayúsculas y minúsculas • Para introducir números A0013981 • Para introducir caracteres especiales Confirma la selección. A0013985 Salta a la selección de herramientas de corrección. A0013987 Abandona la entrada sin aplicar los cambios.
Página 55 Levelflex FMP55 PROFIBUS PA Métodos de configuración 3. Pulse  para confirmar la selección.  Se abre el menú seleccionado. Endress+Hauser...
Página 56 Integración en una red PROFIBUS Levelflex FMP55 PROFIBUS PA 8.3.5 Visualización de la curva envolvente en el módulo de visualización y configuración Para evaluar la señal de medida, pueden mostrarse en el indicador y en el módulo de configuración la curva envolvente y también la curva de mapeado si se hubiera registrado...
Página 57 Levelflex FMP55 PROFIBUS PA Integración en una red PROFIBUS Ajuste de la dirección del equipo A0015686  18 Interruptor de dirección en el compartimento de conexiones 9.2.1 Direccionamiento por hardware 1. Ponga el interruptor 8 en la posición "OFF". 2. Utilice los microinterruptores 1 a 7 para ajustar la dirección conforme a la tabla siguiente.
Página 58 Integración en una red PROFIBUS Levelflex FMP55 PROFIBUS PA A0015903  20 Ejemplo de direccionamiento por software; el interruptor 8 está puesto en la posición "ON"; la dirección se define en el menú de configuración (Ajustes → Dirección del equipo).
Página 59 Levelflex FMP55 PROFIBUS PA Puesta en marcha con el Asistente para la puesta en marcha Puesta en marcha con el Asistente para la puesta en marcha En FieldCare se proporciona un Asistente y DeviceCare que guía al usuario a través del proceso de puesta en marcha inicial.
Página 60 Puesta en marcha a través del menú de configuración Levelflex FMP55 PROFIBUS PA Puesta en marcha a través del menú de configuración 11.1 Comprobación de funciones Antes de la puesta en marcha del punto de medición, compruebe que se han realizado las comprobaciones tras la instalación y las comprobaciones tras la conexión:...
Página 61 Levelflex FMP55 PROFIBUS PA Puesta en marcha a través del menú de configuración 11.3 Configuración de la medición de la interfase 100% DK (DC ) A0011177  22 Parámetros de configuración para la medición de la interfase Longitud de la sonda Punto de referencia de la medición...
Página 62 Puesta en marcha a través del menú de configuración Levelflex FMP55 PROFIBUS PA 10. Vaya a: Ajuste → Nivel  Visualiza el nivel medido L 11. Vaya a: Ajuste → Interfase  Visualiza la altura L de la interfase. 12. Vaya a: Ajuste → Distancia ...
Página 63 Levelflex FMP55 PROFIBUS PA Puesta en marcha a través del menú de configuración 11.4 Registrar la curva envolvente de referencia Tras configurar la medición, se recomienda registrar la curva envolvente actual como curva envolvente de referencia. De este modo, podrá utilizarse posteriormente con fines de diagnóstico.
Página 64 Puesta en marcha a través del menú de configuración Levelflex FMP55 PROFIBUS PA 11.5 Configuración del indicador local 11.5.1 Ajuste de fábrica del indicador local para mediciones de la interfase Parámetro Ajustes de fábrica para equipos que Ajustes de fábrica para equipos que...
Página 65 Levelflex FMP55 PROFIBUS PA Puesta en marcha a través del menú de configuración 11.6 Gestión de la configuración Tras la puesta en marcha puede guardar la configuración actual del equipo, copiarla en otro punto de medición o restablecer la anterior configuración del equipo. Para ello puede usar el Parámetro Control de configuración y las opciones disponibles.
Página 66 Puesta en marcha a través del menú de configuración Levelflex FMP55 PROFIBUS PA 11.7 Protección de los ajustes contra el acceso no autorizado La configuración puede protegerse de dos formas distintas contra cualquier acceso no autorizado: • Bloqueo mediante parámetros (bloqueo por software) •...
Página 67 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos Diagnóstico y localización y resolución de fallos 12.1 Localización y resolución de fallos en general 12.1.1 Errores generales Error Causa posible Solución El equipo no responde. Tensión de alimentación sin Conecte la tensión correcta.
Página 68 Diagnóstico y localización y resolución de fallos Levelflex FMP55 PROFIBUS PA 12.1.2 Errores de parametrización Errores de parametrización para medición de nivel Problema Causa posible Solución Valor medido incorrecto Si la distancia medida (Ajuste • Compruebe el Parámetro Calibración → Distancia) concuerda con la vacío (→...
Página 69 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos 12.2 Información de diagnóstico en el indicador local 12.2.1 Mensaje de diagnóstico Los fallos detectados por el sistema de autosupervisión del equipo de medición se indican en forma de un mensaje de diagnóstico que se visualiza en el indicador en alternancia con el valor medido.
Página 70 Diagnóstico y localización y resolución de fallos Levelflex FMP55 PROFIBUS PA Evento de diagnóstico y texto del evento El fallo se puede identificar mediante el evento de diagnóstico. El texto del evento resulta de ayuda porque le proporciona información sobre el fallo. Además, el símbolo de estado asociado se muestra delante del evento de diagnóstico.
Página 71 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos 12.2.2 Visualización de medidas correctivas X X X X X X X X X X X X X X 20.50 S801 V AlimentMuyBaja Menu Lista diagnóst. Diagnóstico 1 S801 V AlimentMuyBaja Diagnóstico 2...
Página 72 Diagnóstico y localización y resolución de fallos Levelflex FMP55 PROFIBUS PA 12.3 Evento de diagnóstico en el software de configuración Si se ha producido un evento de diagnóstico en el equipo, aparece en la parte superior izquierda del campo para estado del software de configuración la señal de estado junto con el símbolo de evento de nivel conforme a NAMUR NE 107:...
Página 73 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos Compruebe que "Visión general de datos" está marcado. 3. Haga clic en "Guardar como ..." y guarde un PDF del protocolo.  El protocolo incluye los mensajes de diagnóstico e información sobre la solución correspondiente.
Página 74 Diagnóstico y localización y resolución de fallos Levelflex FMP55 PROFIBUS PA 2. Pulse simultáneamente  + .  Se cierra el mensaje con medida correctiva. Endress+Hauser...
Página 75 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos 12.5 Lista de eventos de diagnóstico Número de Texto corto Remedio Señal de Comportamiento de diagnóstico estado diagnóstico [Ex- [Ex-fábrica] fábrica] Diagnóstico del sensor Detectada sonda rota 1. Comprobar mapeado Alarm 2.
Página 76 Diagnóstico y localización y resolución de fallos Levelflex FMP55 PROFIBUS PA Número de Texto corto Remedio Señal de Comportamiento de diagnóstico estado diagnóstico [Ex- [Ex-fábrica] fábrica] Diagnóstico de la configuración Transf. datos 1. Comprobar conexión Alarm 2. Volver transf datos...
Página 77 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos 12.6 Libro de registro de eventos 12.6.1 Historia de eventos Puede encontrar un resumen cronológico de los mensajes de eventos emitidos en el submenú Lista de eventos Ruta de navegación Diagnóstico →...
Página 78 Diagnóstico y localización y resolución de fallos Levelflex FMP55 PROFIBUS PA Número de Nombre de información información I1090 Borrar config. I1091 Configuración cambiada I1092 Datos tendencia borrados I1110 Interruptor protec. escritura cambiado I1137 Electrónica sustituida I1151 Reset de historial I1154 Borrar tensión en terminal min/max...
Página 79 Levelflex FMP55 PROFIBUS PA Diagnóstico y localización y resolución de fallos 12.7 Historial del firmware Fecha Versión Modificaciones Documentación (FMP55, PROFIBUS) Manual de instrucciones Descripción de los Información técnica firmware parámetros del equipo 07.2011 01.00.zz Software original BA01008F/00/EN/10.10 GP01001F/00/EN/10.10 TI01003F/00/EN/13.11 02.2015...
Página 80 Mantenimiento Levelflex FMP55 PROFIBUS PA Mantenimiento No requiere trabajo de mantenimiento especial. 13.1 Limpieza externa Para limpiar la parte externa, utilice siempre detergentes que no sean corrosivos para la superficie de la caja ni para las juntas. 13.2 Instrucciones generales de limpieza Según la aplicación, puede acumularse suciedad o formarse adherencias en la sonda.
Página 81 Riesgo de explosión ‣ Las reparaciones en los equipos que cuentan con certificado Ex deben ser efectuadas por el personal de servicios de Endress+Hauser o por personal especialista conforme a las normativas nacionales. ‣ Se deben satisfacer las normas correspondientes y las normativas nacionales sobre zonas con peligro de explosión, las instrucciones de seguridad y los certificados.
Página 82 Reparación Levelflex FMP55 PROFIBUS PA 14.2 Piezas de repuesto • Algunos componentes reemplazables del equipo de medición están identificados mediante una placa de identificación de pieza de repuesto. Esta contiene información sobre la pieza de repuesto. • En la tapa del compartimento de conexiones hay una placa de identificación de pieza de repuesto que contiene la siguiente información:...
Página 83 Levelflex FMP55 PROFIBUS PA Accesorios Accesorios 15.1 Accesorios específicos del equipo 15.1.1 Tapa de protección ambiental La tapa de protección ambiental se puede pedir junto con el equipo a través de la estructura de pedido del producto "Accesorio incluido". A0015466 ...
Página 84 Accesorios Levelflex FMP55 PROFIBUS PA 15.1.2 Soporte de montaje para el compartimento de la electrónica Accesorios Descripción Soporte de montaje para el compartimento de la electrónica ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  28 Soporte de montaje para el compartimento de la electrónica; unidades de ingeniería: mm (in)
Página 85 Levelflex FMP55 PROFIBUS PA Accesorios 15.1.3 Estrella de centrado Accesorios Descripción Estrella de centrado PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) apto para FMP55 A0014577 Para sonda 8 mm (0,3 in) Para sondas 12 mm (0,47 in) y 16 mm (0,63 in) La estrella de centrado resulta idónea para sondas con diámetro de varilla de...
Página 86 Accesorios Levelflex FMP55 PROFIBUS PA Accesorios Descripción Estrella de centrado PEEK, ⌀ 48 … 95 mm Ø4 (0.16) (1,9 … 3,7 in) apto para FMP55 A0035182 La estrella de centrado es apropiada para sondas con un diámetro de cable de 4 mm (¹⁄₆...
Página 87 Levelflex FMP55 PROFIBUS PA Accesorios • Cable de conexión: • Cable suministrado con el equipo hasta 30 m (98 ft) • Cable estándar proporcionado por el cliente hasta 60 m (196 ft) • Temperatura ambiente:–40 … 80 °C (–40 … 176 °F) •...
Página 88 Accesorios Levelflex FMP55 PROFIBUS PA Datos técnicos • Resistencia por canal: 2 × 0,5 Ω máx • Umbral tensión CC: 400 … 700 V • Umbral de sobretensión: < 800 V • Capacitancia a 1 MHz: < 1,5 pF • Corriente de fuga nominal (8/20 μs): 10 kA •...
Página 89 Commubox FXA291 Conecta los equipos de campo de Endress+Hauser dotados con una interfaz CDI (= Common Data Interface de Endress+Hauser) con el puerto USB de un ordenador o portátil Número de pedido: 51516983 Para conocer más detalles, véase la "Información técnica" TI00405C 15.3...
Página 90 Menú de configuración Levelflex FMP55 PROFIBUS PA Menú de configuración 16.1 Visión general sobre el menú de configuración (módulo de visualización) Navegación  Menú de configuración Language  →  104 Ajuste Nombre del dispositivo →  104 Dirección del instrumento →...
Página 91 Levelflex FMP55 PROFIBUS PA Menú de configuración Registro mapeado →  115 →  115 Distancia ‣ Analog inputs ‣ Analog input 1 … 6 →  116 Channel →  116 PV filter time →  116 Fail-safe type →...
Página 92 Menú de configuración Levelflex FMP55 PROFIBUS PA ‣ Linealización →  128 Tipo de linealización →  130 →  131 Unidad tras linealización Texto libre →  132 Valor máximo →  133 Diámetro →  134 →  134...
Página 93 Levelflex FMP55 PROFIBUS PA Menú de configuración ‣ Configuración de sonda →  143 →  143 Sonda puesta a tierra ‣ Corrección de longitud de sonda →  145 Confirmación longitud de sonda →  145 Longitud actual de sonda →...
Página 94 Menú de configuración Levelflex FMP55 PROFIBUS PA Texto de encabezamiento →  156 Carácter de separación →  156 →  156 Formato numérico Decimales menú →  156 Retroiluminación →  157 Contraste del visualizador →  157 ‣...
Página 95 Levelflex FMP55 PROFIBUS PA Menú de configuración ‣ Lista de eventos →  167 Opciones de filtro ‣ Lista de eventos →  167 ‣ Información del dispositivo →  168 Nombre del dispositivo →  168 Número de serie →...
Página 96 Menú de configuración Levelflex FMP55 PROFIBUS PA Out status →  174 Out status HEX →  174 ‣ →  175 Memorización de valores medidos Asignación canal 1 … 4 →  175 Intervalo de memoria →  175 Borrar memoria de datos →...
Página 97 Levelflex FMP55 PROFIBUS PA Menú de configuración 16.2 Visión general sobre el menú de configuración (software de configuración) Navegación  Menú de configuración  Ajuste →  104 Nombre del dispositivo →  104 Dirección del instrumento →  104 →...
Página 98 Menú de configuración Levelflex FMP55 PROFIBUS PA ‣ Analog inputs ‣ Analog input 1 … 6 →  116 →  116 Channel PV filter time →  116 Fail-safe type →  117 Fail safe value →  117 ‣...
Página 99 Levelflex FMP55 PROFIBUS PA Menú de configuración Unidad tras linealización →  131 →  132 Texto libre Nivel linealizado →  133 Interfase linealizada →  133 Valor máximo →  133 Diámetro →  134 Altura intermedia →  134 Modo de tabla →...
Página 100 Menú de configuración Levelflex FMP55 PROFIBUS PA Longitud actual de sonda →  143 Confirmación longitud de sonda →  144 ‣ →  146 Salida de conmutación Función salida de conmutación →  146 Asignar estado →  146 Asignar valor límite...
Página 101 Levelflex FMP55 PROFIBUS PA Menú de configuración Decimales menú →  156 →  157 Retroiluminación Contraste del visualizador →  157 ‣ Configuración Backup Indicador →  158 Tiempo de operación →  158 Última salvaguarda →  158 Control de configuración...
Página 102 Menú de configuración Levelflex FMP55 PROFIBUS PA Versión de firmware →  168 Nombre de dispositivo →  168 →  169 Código de Equipo Código de Equipo Extendido 1 … 3 →  169 Status PROFIBUS Master Config →  169 PROFIBUS ident number →...
Página 103 Levelflex FMP55 PROFIBUS PA Menú de configuración ‣ Simulación →  179 →  180 Asignar variables de medida Valor variable de proceso →  180 Simulación salida de conmutación →  180 Estado de conmutación →  181 Alarma simulación →...
Página 104 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.3 Menú "Ajuste" • : Indica cómo llegar hasta el parámetro usando el módulo indicador y de configuración • : Indica cómo llegar hasta el parámetro usando un software de configuración (p. ej., FieldCare) •...
Página 105 Levelflex FMP55 PROFIBUS PA Menú de configuración Unidad de longitud  Navegación  Ajuste → Unidad longitud Descripción Unidad de longitud del cálculo de distancia. Selección Unidad SI Unidad EE. UU. • mm • ft • m • in Tipo de tanque ...
Página 106 Menú de configuración Levelflex FMP55 PROFIBUS PA Grupo de producto  Navegación  Ajuste → Grupo producto Requisito previo • Para FMP51/FMP52/FMP54/FMP55: Modo de operación (→  104) = Nivel • Tipo producto = Líquido Descripción Seleccionar grupo producto. Selección •...
Página 107 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional A0013177  29 Calibración vacío (E) para mediciones de la interfase En el caso de mediciones de la interfase el Parámetro Calibración vacío es válido para ambos, el nivel total y el nivel de la interfase.
Página 108 Menú de configuración Levelflex FMP55 PROFIBUS PA Nivel Navegación  Ajuste → Nivel Descripción Visualiza el nivel medido L (antes de linealizar). Información adicional A0013195  31 Nivel en caso de mediciones de la interfase • La unidad se define en el parámetro Parámetro Unidad del nivel (→  122).
Página 109 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional A0013199  32 Distancia para mediciones de la interfase La unidad se define en el parámetro Parámetro Unidad de longitud (→  105). Calidad de señal Navegación  Ajuste → Calidad de señal Descripción...
Página 110 Para obtener las constantes dieléctricas (valores de la CD) de muchos productos de uso habitual en la industria, consulte las fuentes siguientes: • Compendio de constantes dieléctricas (valores de la CD) CP01076F • Aplicación "DC Values App" de Endress+Hauser (disponible para iOS y Android) Interfase Navegación ...
Página 111 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional A0013197 La unidad se define en el parámetro Parámetro Unidad del nivel (→  122). Distancia de interfase Navegación  Ajuste → Dist. interfase Requisito previo Modo de operación (→  104) = Interfase o Interfase con capacitivo Descripción...
Página 112 Menú de configuración Levelflex FMP55 PROFIBUS PA Confirmación distancia  Navegación  Ajuste → Confirmac. dist. Descripción Especifique si la distancia medida concuerda con la distancia real. Según la selección, el equipo establece automáticamente el rango del mapeado. Selección • Registro map manual •...
Página 113 Levelflex FMP55 PROFIBUS PA Menú de configuración • Distancia muy grande Debe seleccionarse si la distancia medida coincide con la distancia real. El equipo corregirá la evaluación de la señal y volverá seguidamente al Parámetro Confirmación distancia. Recalcula la distancia y la visualiza seguidamente. La comparación debe repetirse tantas veces como sean necesarias hasta conseguir que la distancia calculada concuerde con la efectiva.
Página 114 Menú de configuración Levelflex FMP55 PROFIBUS PA Descripción Especifique el nuevo fin del mapeado. Entrada de usuario 0 … 200 000,0 m Información adicional Este parámetro especifica hasta qué distancia ha de registrarse el nuevo mapa. La distancia se mide desde el punto de referencia, es decir, desde el borde inferior de la brinda de montaje o conexión roscada.
Página 115 Levelflex FMP55 PROFIBUS PA Menú de configuración 16.3.1 Asistente "Mapeado" El Asistente Mapeado solo está disponible cuando se realizan las operaciones mediante el indicador local. Cuando se realizan las operaciones mediante software de configuración, todos los parámetros relacionados con el mapeado se ubican directamente en el Menú...
Página 116 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.3.2 Submenú "Analog input 1 … 6" Existe un Submenú Analog input para cada bloque de entradas analógicas (AI) del equipo. El bloque AI se utiliza para configurar la transmisión del valor medido al bus.
Página 117 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional Este parámetro define la constante de amortiguación τ (en segundos) para la salida del bloque de entradas analógicas. Fail-safe type  Navegación  Experto → Analog inputs → Analog input 1 … 6 → Fail-safe type Descripción...
Página 118 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.3.3 Submenú "Ajuste avanzado" Navegación  Ajuste → Ajuste avanzado Estado bloqueo Navegación  Ajuste → Ajuste avanzado → Estado bloqueo Descripción Indica la protección contra escritura de mayor prioridad que está actualmente activa.
Página 119 60 s. Si perdiese u olvidase su código de acceso, póngase en contacto con la delegación comercial de Endress+Hauser que le atiende habitualmente. Endress+Hauser...
Página 120 Menú de configuración Levelflex FMP55 PROFIBUS PA Submenú "Interfase" Navegación  Ajuste → Ajuste avanzado → Interfase Propiedad del proceso  Navegación  Ajuste → Ajuste avanzado → Interfase → Propiedad proces Descripción Especifique la velocidad típica de cambio de la posición de la interfase.
Página 121 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional Significado de las opciones • Especial: aumotam CD • Condición: Se muestra la capacitancia (pF/m) específica. • Evaluación de las señales: Mientras se detecte una interfase clara, tanto el nivel total como el nivel de la interfase se determinan mediante el radar guiado.
Página 122 • Compendio de constantes dieléctricas (valores de la CD) CP01076F • Aplicación "DC Values App" de Endress+Hauser (disponible para iOS y Android) El ajuste de fábrica, ε = 80, es aplicable para el agua a 20 °C (68 °F).
Página 123 Levelflex FMP55 PROFIBUS PA Menú de configuración A0013220 Eliminación de las señales de eco de interferencia en la parte superior de la sonda. Eliminación de la señal de nivel en caso de bypass inundado. UB Distancia de bloqueo superior Corrección del nivel ...
Página 124 Menú de configuración Levelflex FMP55 PROFIBUS PA Información adicional A0013313 UP Espesor de interfase (= espesor del producto superior) En el indicador local, el espesor medido de la interfase se visualiza junto con el espesor determinado manualmente de la interfase. Al comparar estos dos valores, el equipo puede ajustar automáticamente el valor de la constante dieléctrica (CD) del...
Página 125 Levelflex FMP55 PROFIBUS PA Menú de configuración Usa valor CD calculado  Navegación  Ajuste → Ajuste avanzado → Interfase → UsaValorCDCalcul Descripción Especifique si debe utilizarse la constante dieléctrica calculada. Selección • Guardar y salir • Cancelar y salir Información adicional...
Página 126 Menú de configuración Levelflex FMP55 PROFIBUS PA Asistente "Cálculo automático const. Dieléctrica" El Asistente Cálculo automático const. Dieléctrica solo está disponible cuando se realizan las operaciones mediante el indicador local. Cuando se realizan las operaciones mediante software de configuración, todos los parámetros relacionados con el cálculo automático de la constante dieléctrica se ubican directamente en el...
Página 127 Levelflex FMP55 PROFIBUS PA Menú de configuración Submenú "Linealización" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  33 Linealización: conversión del nivel y, en caso aplicable, de la interfaz a un volumen o peso; la conversión depende de la forma del depósito...
Página 128 Menú de configuración Levelflex FMP55 PROFIBUS PA Estructura del submenú en el indicador local Navegación  Ajuste → Ajuste avanzado → Linealización ‣ Linealización Tipo de linealización Unidad tras linealización Texto libre Valor máximo Diámetro Altura intermedia Modo de tabla ‣...
Página 129 Levelflex FMP55 PROFIBUS PA Menú de configuración Estructura del submenú en el software de configuración (por ejemplo, FieldCare) Navegación  Ajuste → Ajuste avanzado → Linealización ‣ Linealización Tipo de linealización Unidad tras linealización Texto libre Nivel linealizado Interfase linealizada Valor máximo...
Página 130 Menú de configuración Levelflex FMP55 PROFIBUS PA Descripción de los parámetros Navegación  Ajuste → Ajuste avanzado → Linealización Tipo de linealización  Navegación  Ajuste → Ajuste avanzado → Linealización → Tipo linealizac. Descripción Seleccione el tipo de linealización.
Página 131 Levelflex FMP55 PROFIBUS PA Menú de configuración Significado de las opciones • Ninguno El equipo proporciona el nivel en la unidad de nivel sin convertirla (linealizarla) previamente. • Lineal El valor de salida (volumen/peso) es proporcional al nivel L. Esto se aplica, por ejemplo, a depósitos y silos verticales cilíndricos.
Página 132 Menú de configuración Levelflex FMP55 PROFIBUS PA Descripción Seleccione la unidad para el valor linealizado. Selección Selección/entrada (uint16) • 1095 = [tonelada corta] • 1094 = [lb] • 1088 = [kg] • 1092 = [Ton] • 1048 = [gal. (USA)] •...
Página 133 Levelflex FMP55 PROFIBUS PA Menú de configuración Descripción Introduzca el símbolo de unidad. Entrada de usuario Hasta 32 caracteres alfanuméricos (letras, números, caracteres especiales) Nivel linealizado Navegación  Ajuste → Ajuste avanzado → Linealización → Nivel linealizad Descripción Visualiza el nivel linealizado.
Página 134 Menú de configuración Levelflex FMP55 PROFIBUS PA Diámetro  Navegación  Ajuste → Ajuste avanzado → Linealización → Diámetro Requisito previo Tipo de linealización (→  130) tiene uno de los siguientes valores: • Cilindro horizontal • Tanque esférico Entrada de usuario 0 …...
Página 135 Levelflex FMP55 PROFIBUS PA Menú de configuración Selección • Manual • Semiautomático • Borrar tabla • Ordenar tabla Información adicional Significado de las opciones • Manual El nivel y el valor linealizado correspondiente se entrarán manualmente para cada punto de linealización.
Página 136 Menú de configuración Levelflex FMP55 PROFIBUS PA Entrada de usuario 1 … 32 Nivel (Manual)  Navegación  Ajuste → Ajuste avanzado → Linealización → Nivel Requisito previo • Tipo de linealización (→  130) = Tabla • Modo de tabla (→  134) = Manual Descripción...
Página 137 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional Significado de las opciones • Desactivar El nivel medido no está linealizado. Si, simultáneamente, Tipo de linealización (→  130) = Tabla, el equipo genera el mensaje de error F435. • Activar El nivel medido se linealizará...
Página 138 Menú de configuración Levelflex FMP55 PROFIBUS PA Submenú "Ajustes de seguridad" Navegación  Ajuste → Ajuste avanzado → Ajustes segur Salida con pérdida de eco  Navegación  Ajuste → Ajuste avanzado → Ajustes segur → SalidPérdidaEco Descripción Señal de salida en caso de perderse un eco.
Página 139 Levelflex FMP55 PROFIBUS PA Menú de configuración Rampa con pérdida de eco  Navegación  Ajuste → Ajuste avanzado → Ajustes segur → Ramp pérdida eco Requisito previo Salida con pérdida de eco (→  138) = Rampa con pérdida de eco Descripción...
Página 140 Puede definirse un comportamiento diferente para las señales en la distancia de bloqueo en el Parámetro Distancia de bloque tipo de evaluación. Si se requiere, el personal de servicios de Endress+Hauser puede definir un comportamiento diferente para las señales en la distancia de bloqueo.
Página 141 Levelflex FMP55 PROFIBUS PA Menú de configuración Asistente "Confirmación WHG" La Asistente Confirmación WHG solo está disponible en equipos con certificación WHG (característica 590: "Certificados adicionales", opción LC: "Prevención rebose WHG") que actualmente no se encuentran en estado de bloqueo según WHG.
Página 142 Menú de configuración Levelflex FMP55 PROFIBUS PA Asistente "WHG desact." La Asistente WHG desact. (→  142) solo está visible si el equipo se encuentra en estado de bloqueo según WHG. Para más detalles consulte el "Manual de seguridad operativa" del equipo correspondiente.
Página 143 Levelflex FMP55 PROFIBUS PA Menú de configuración Submenú "Configuración de sonda" La Submenú Configuración de sonda ayuda a asegurar el tratamiento correcto del final de la señal de la sonda en la curva envolvente por el algoritmo de evaluación. El tratamiento es correcto cuando el valor de la longitud de la sonda indicado por el equipo concuerda con la longitud efectiva de la sonda.
Página 144 Menú de configuración Levelflex FMP55 PROFIBUS PA Confirmación longitud de sonda  Navegación  Ajuste → Ajuste avanzado → Config. Sonda → Confir long sond Descripción Seleccione, si el valor mostrado en el Parámetro Longitud actual de sonda →  143 coincide con la longitud real de la sonda.
Página 145 Levelflex FMP55 PROFIBUS PA Menú de configuración Asistente "Corrección de longitud de sonda" El Asistente Corrección de longitud de sonda solo está disponible cuando se realizan las operaciones mediante el indicador local. Cuando se realizan las operaciones mediante software de configuración, todos los parámetros relacionados con la corrección de la longitud de la sonda se ubican directamente en el Submenú...
Página 146 Menú de configuración Levelflex FMP55 PROFIBUS PA Submenú "Salida de conmutación" El Submenú Salida de conmutación (→  146) solo está visible para equipos con salida de conmutación. Navegación  Ajuste → Ajuste avanzado → Salida conmutac. Función salida de conmutación ...
Página 147 Levelflex FMP55 PROFIBUS PA Menú de configuración Selección • Desconectado • Salida Digital AdvDiagn 1 • Salida Digital AdvDiagn 2 • Salida digital 1 • Salida digital 2 • Salida digital 3 • Salida digital 4 Información adicional Las opciones Salida Digital AdvDiagn 1 y Salida Digital AdvDiagn 2 hacen referencia a los Bloques de diagnóstico avanzado.
Página 148 Menú de configuración Levelflex FMP55 PROFIBUS PA Valor de conexión  Navegación  Ajuste → Ajuste avanzado → Salida conmutac. → Val conexión Requisito previo Función salida de conmutación (→  146) = Limite Descripción Introducir el valor medido para el punto de encendido.
Página 149 Levelflex FMP55 PROFIBUS PA Menú de configuración A0015586 Valor de conexión Valor de desconexión Salida cerrada (conductiva) Salida abierta (no conductiva) Retardo de la conexión  Navegación  Ajuste → Ajuste avanzado → Salida conmutac. → Retardo conex. Requisito previo •...
Página 150 Menú de configuración Levelflex FMP55 PROFIBUS PA Retardo de la desconexión  Navegación  Ajuste → Ajuste avanzado → Salida conmutac. → Retardo descon. Requisito previo • Función salida de conmutación (→  146) = Limite • Asignar valor límite (→  147) ≠ Desconectado Descripción...
Página 151 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional Significado de las opciones • No El comportamiento de la salida de conmutación es el descrito anteriormente. • Sí Los estados Abierto y Cerrado están invertidos en comparación con la descripción anterior.
Página 152 Menú de configuración Levelflex FMP55 PROFIBUS PA Submenú "Visualización" El Submenú Visualización solo está visible si hay un módulo indicador conectado al equipo. Navegación  Ajuste → Ajuste avanzado → Visualización Language Navegación  Ajuste → Ajuste avanzado → Visualización → Language Descripción...
Página 153 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional 4841.000 Â A0019963  36 "Formato visualización" = "1 valor grande" Â 93.5 % Â 159.0 A0019964  37 "Formato visualización" = "1 valor + 1 gráfico de barras" Â 93.5 Â...
Página 154 Menú de configuración Levelflex FMP55 PROFIBUS PA 1 … 4er valor visualización  Navegación  Ajuste → Ajuste avanzado → Visualización → 1er valor visu Descripción Elegir el valor medido que se mostrará en el display local. Selección • Nivel linealizado •...
Página 155 Levelflex FMP55 PROFIBUS PA Menú de configuración Intervalo de indicación Navegación  Ajuste → Ajuste avanzado → Visualización → Interval Indicac Descripción Ajustar el tiempo de indicación de los valores medidos en el display local, cuando aparezcan alternativamente. Entrada de usuario 1 …...
Página 156 Menú de configuración Levelflex FMP55 PROFIBUS PA Texto de encabezamiento  Navegación  Ajuste → Ajuste avanzado → Visualización → Texto encabez. Requisito previo Línea de encabezamiento (→  155) = Texto libre Descripción Introducir el texto para el encabezado del display local.
Página 157 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional • Solo es válido para números en el menú de configuración (p. ej., Calibración vacío, Calibración lleno), pero no para la visualización del valor medido. El número de decimales para la visualización del valor medido se define en los parámetros Decimales 1 …...
Página 158 Menú de configuración Levelflex FMP55 PROFIBUS PA Submenú "Configuración Backup Indicador" Este submenú solo está disponible si hay un módulo visualizador conectado con el equipo. La configuración del equipo puede salvaguardarse en el momento oportuno en el módulo de visualización (copia de seguridad). La configuración salvaguardada puede recuperarse en el equipo siempre que sea necesario, p.
Página 159 Levelflex FMP55 PROFIBUS PA Menú de configuración Información adicional Significado de las opciones • Cancelar No se ejecutará ninguna acción y el usuario saldrá del parámetro. • Ejecutar copia Se guardará una copia de la configuración actual del equipo (que se encuentra el HistoROM interno del equipo) en el módulo de visualización conectado con el equipo.
Página 160 Menú de configuración Levelflex FMP55 PROFIBUS PA Información adicional Significado de las opciones de visualización • Registro de datos idéntico La configuración actual del equipo que está en el HistoROM es idéntica a la copia de seguridad guardada en el módulo de visualización.
Página 161 Parámetro Introducir código de acceso (→  119). Si pierde el código de acceso, póngase en contacto con su centro Endress+Hauser. En caso de manejo a través del indicador local: el nuevo código de acceso solo es válido una vez que se ha confirmado en el Parámetro Confirmar el código de acceso...
Página 162 Menú de configuración Levelflex FMP55 PROFIBUS PA Información adicional Significado de las opciones • Cancelar Sin acción • Poner en estado de fábrica Todos los parámetros recuperan sus ajustes de fábrica específicos del código de producto. • Poner en estado de suministro Todos los parámetros recuperan los ajustes originales con los que se entregó...
Página 163 Levelflex FMP55 PROFIBUS PA Menú de configuración Asistente "Definir código de acceso" El Asistente Definir código de acceso solo está disponible cuando se realizan las operaciones mediante el indicador local. Cuando se realizan las operaciones mediante software de configuración, el Parámetro Definir código de acceso se ubica directamente en el Submenú...
Página 164 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4 Menú "Diagnóstico" Navegación  Diagnóstico Diagnóstico actual Navegación  Diagnóstico → Diagnóst. actual Descripción Muestra el mensaje actual de diagnóstico. Información adicional El indicador consta de: • Símbolo para el comportamiento del evento •...
Página 165 Levelflex FMP55 PROFIBUS PA Menú de configuración Marca de tiempo Navegación  Diagnóstico → Marca tiempo Tiempo de funcionamiento desde inicio Navegación  Diagnóstico → T func desde ini Descripción Visualiza el tiempo que lleva funcionando el equipo desde su último reinicio.
Página 166 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4.1 Submenú "Lista de diagnósticos" Navegación  Diagnóstico → Lista diagnóst. Diagnóstico 1 … 5 Navegación  Diagnóstico → Lista diagnóst. → Diagnóstico 1 Descripción Visualice los mensajes de diagnóstico actuales de la primera hasta quinta posición en prioridad.
Página 167 Levelflex FMP55 PROFIBUS PA Menú de configuración 16.4.2 Submenú "Lista de eventos" El Submenú Lista de eventos solo está disponible cuando se realizan las operaciones mediante el indicador local. Cuando se realizan las operaciones mediante FieldCare, la lista de eventos puede mostrarse en la FieldCare función "Lista eventos / HistoROM".
Página 168 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4.3 Submenú "Información del dispositivo" Navegación  Diagnóstico → Info disposit Nombre del dispositivo Navegación  Diagnóstico → Info disposit → NombreDispositiv Descripción Introducir identificación del punto de medición. Indicación Cadena de caracteres entre los cuales hay números, letras y caracteres especiales Número de serie...
Página 169 Levelflex FMP55 PROFIBUS PA Menú de configuración Código de Equipo  Navegación  Diagnóstico → Info disposit → Código Equipo Descripción Visualiza el código del instrumento. Indicación Cadena de caracteres entre los cuales hay números, letras y caracteres especiales Información adicional El código de producto se genera a partir del código de producto ampliado, que define todas...
Página 170 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4.4 Submenú "Valor medido" Navegación  Diagnóstico → Valor medido Distancia Navegación  Diagnóstico → Valor medido → Distancia Descripción Visualiza la distancia D medida entre el punto de referencia (borde inferior de la brida o conexión roscada) y el nivel.
Página 171 Levelflex FMP55 PROFIBUS PA Menú de configuración Descripción Visualiza la distancia D medida entre el punto de referencia (borde inferior de la brida o conexión roscada) y la interfase. Información adicional A0013202 La unidad se define en el parámetro Parámetro Unidad de longitud (→  105).
Página 172 Menú de configuración Levelflex FMP55 PROFIBUS PA Información adicional A0013313 UP Grosor de la Capa Superior La unidad se define mediante el parámetro Parámetro Unidad tras linealización →  131. Volt. terminales 1 Navegación  Diagnóstico → Valor medido → Volt. termin. 1 Estado de conmutación...
Página 173 Levelflex FMP55 PROFIBUS PA Menú de configuración 16.4.5 Submenú "Analog input 1 … 6" Existe un Submenú Analog input para cada Bloque de entrada analógico del equipo. En esta posición del menú de configuración solo están disponibles los parámetros más importantes del respectivo bloque.
Página 174 Menú de configuración Levelflex FMP55 PROFIBUS PA Información adicional • Para Mode block actual = Man: Introduzca el valor de salida del Bloque de entrada analógica. • De lo contrario: Visualiza el valor de salida del Bloque de entrada analógica.
Página 175 Levelflex FMP55 PROFIBUS PA Menú de configuración 16.4.6 Submenú "Memorización de valores medidos" Navegación  Diagnóstico → Memor. Val. Med. Asignación canal 1 … 4  Navegación  Diagnóstico → Memor. Val. Med. → Asign. canal 1 … 4 Selección •...
Página 176 Menú de configuración Levelflex FMP55 PROFIBUS PA Información adicional Con este parámetro se define el intervalo temporal entre los puntos de datos individuales al registrarlos en la memoria y, por consiguiente, el tiempo de procesamiento máximo de registro, T • Si se utiliza 1 canal de registro: T = 1000 ⋅...
Página 177 Levelflex FMP55 PROFIBUS PA Menú de configuración Submenú "Visualización canal 1 … 4" Los submenús Visualización canal 1 … 4 solo están disponibles cuando las operaciones se realizan mediante el indicador local. Cuando se realizan las operaciones mediante FieldCare, el diagrama de registro puede mostrarse en la FieldCare función "Lista eventos / HistoROM".
Página 178 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4.7 Submenú "Simulación" El Submenú Simulación se utiliza para simular valores de medición específicos u otras condiciones. Esto ayuda a comprobar la configuración correcta del equipo y las unidades de control conectadas. Condiciones que pueden simularse Condición que va a simularse...
Página 179 Levelflex FMP55 PROFIBUS PA Menú de configuración Estructura del submenú Navegación  Experto → Diagnóstico → Simulación ‣ Simulación Asignar variables de medida →  180 Valor variable de proceso →  180 Simulación salida de conmutación →  180 Estado de conmutación...
Página 180 Menú de configuración Levelflex FMP55 PROFIBUS PA Descripción de parámetros Navegación  Experto → Diagnóstico → Simulación Asignar variables de medida  Navegación  Experto → Diagnóstico → Simulación → Asig var medida Selección • Desconectado • Nivel • Interfase •...
Página 181 Levelflex FMP55 PROFIBUS PA Menú de configuración Estado de conmutación  Navegación  Experto → Diagnóstico → Simulación → Est conmutac Requisito previo Simulación salida de conmutación (→  180) = Conectado Descripción Elegir el estado de la salida de estado en simulación.
Página 182 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4.8 Submenú "Test de dispositivo" Navegación  Diagnóstico → Test dispositivo Inicio test de dispositivo  Navegación  Diagnóstico → Test dispositivo → InicTestDisposit Descripción Inicie el chequeo del equipo. Selección • No •...
Página 183 Levelflex FMP55 PROFIBUS PA Menú de configuración Señal de nivel Navegación  Diagnóstico → Test dispositivo → Señal de nivel Requisito previo Se ha realizado el chequeo del equipo. Descripción Visualiza el resultado del chequeo del equipo en lo que respecta a la señal de nivel.
Página 184 Menú de configuración Levelflex FMP55 PROFIBUS PA 16.4.9 Submenú "Heartbeat" Submenú Heartbeat solo está disponible a través de FieldCare o DeviceCare. Contiene los asistentes que forman parte de los paquetes de aplicación Heartbeat Verification y Heartbeat Monitoring. Descripción detallada SD01872F Navegación...
Página 185 Levelflex FMP55 PROFIBUS PA Índice alfabético Índice alfabético 0 … 9 Cálculo automático const. Dieléctrica (Asistente) . . . 126 Calibración lleno (Parámetro) ....107 1er valor visualización (Parámetro) .
Página 186 Índice alfabético Levelflex FMP55 PROFIBUS PA Documento Limpieza ........80 Finalidad .
Página 187 Levelflex FMP55 PROFIBUS PA Índice alfabético Productos ........9 Analog input 1 …...
Página 188 Índice alfabético Levelflex FMP55 PROFIBUS PA Versión de firmware (Parámetro) ....168 Visualización (Submenú) ..... 152 Visualización canal 1 …...
