Endress+Hauser Levelflex FMP51 Información Técnica

Endress+Hauser Levelflex FMP51 Información Técnica

Radar de onda guiada
Ocultar thumbs Ver también para Levelflex FMP51:

Publicidad

Enlaces rápidos

Descargar este manual
TI01454F/23/ES/02.22-00
71575703
2022-04-12
Products
Información técnica

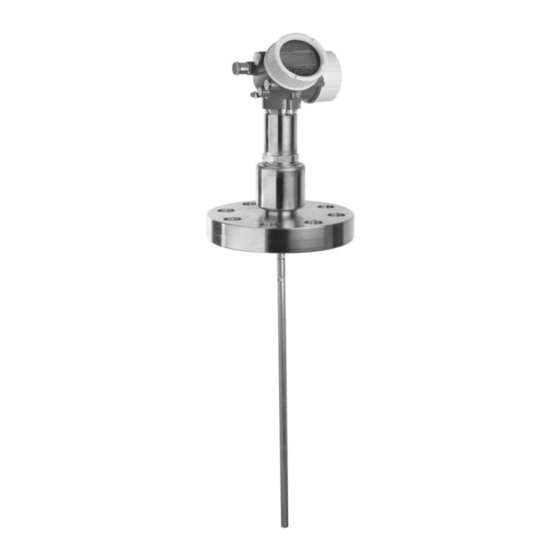

Levelflex FMP51
Modbus
Radar de onda guiada
Medición de nivel e interfase en líquidos
Aplicación
• Sonda de varilla, cable o coaxial
• Conexión a proceso: rosca o brida inicial 3/4"
• Temperatura de proceso: –50 ... +200 °C (–58 ... +392 °F)
• Presión de proceso: –1 ... +40 bar (–14,5 ... +580 psi)
• Rango de medición máximo: Varilla 10 m (33 ft); cable 45 m (148 ft); coaxial
6 m (20 ft)
• Precisión: ±2 mm (±0,08 in)
• Certificados internacionales de protección contra explosiones; EN10204-3.1
• Protocolo de linealidad (a 3 puntos)
Ventajas para el usuario
• Medición fiable incluso en condiciones variables de producto y proceso
• Gestión de datos HistoROM para puesta en marcha, mantenimiento y diagnóstico
sencillos
• La más alta fiabilidad debido a la trazabilidad multi-eco
• Perfecta integración con los sistemas de control o gestión de activos
• Interfaz de usuario intuitiva en el idioma de cada país
Solutions
Services

Publicidad

loading

Manuales relacionados para Endress+Hauser Levelflex FMP51

Resumen de contenidos para Endress+Hauser Levelflex FMP51

  • Página 1 Products Solutions Services TI01454F/23/ES/02.22-00 71575703 2022-04-12 Información técnica Levelflex FMP51 Modbus Radar de onda guiada Medición de nivel e interfase en líquidos Aplicación • Sonda de varilla, cable o coaxial • Conexión a proceso: rosca o brida inicial 3/4" • Temperatura de proceso: –50 … +200 °C (–58 … +392 °F) •...
  • Página 2 Levelflex FMP51 Modbus Índice de contenidos Información importante sobre el documento ..4 Rango de presión del proceso ..... 51 Constante dieléctrica (DC) .
  • Página 3 Levelflex FMP51 Modbus Documentación ......87 Documentación estándar ..... . .
  • Página 4 Levelflex FMP51 Modbus Información importante sobre el documento Símbolos Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. ADVERTENCIA Este símbolo le advierte de una situación peligrosa. Si usted no evita la situación peligrosa, ello podrá...
  • Página 5 Levelflex FMP51 Modbus Referencia a documentación Referencia a gráficos Nota o paso individual que se debe respetar Serie de pasos Resultado de un paso Inspección visual Configuración mediante software de configuración Parámetros protegidos contra escritura 1, 2, 3, ... Número del elemento A, B, C, ...
  • Página 6 Levelflex FMP51 Modbus Términos y abreviaturas Término/abreviatura Explicación Tipo de documento "Manual de instrucciones" Tipo de documento "Manual de instrucciones abreviado" Tipo de documento "Información técnica" Tipo de documento "Documentación especial" Tipo de documento "Instrucciones de seguridad" Presión nominal Presión máxima de trabajo La MWP se encuentra también en la placa de identificación del equipo.
  • Página 7 Levelflex FMP51 Modbus Marcas registradas Modbus ® Marca registrada de SCHNEIDER AUTOMATION, INC. KALREZ ® , VITON ® Marca registrada de DuPont Performance Elastomers L.L.C., Wilmington, EE.UU. ® TEFLON Marca registrada de E.I. DuPont de Nemours & Co., Wilmington, EE.UU.
  • Página 8 Levelflex FMP51 Modbus Funcionamiento y diseño del sistema Principio de medición Principios generales El Levelflex es un sistema de medición "de eco" que funciona según el principio del tiempo de retorno (ToF). Se mide la distancia entre el punto de referencia y la superficie del producto. Se envían impulsos de alta frecuencia a una sonda que son guiados a lo largo de la misma.
  • Página 9 Levelflex FMP51 Modbus Constante dieléctrica La constante dieléctrica (CD) del producto influye directamente en el nivel de reflexión de los pulsos de alta frecuencia. Cuando se dan valores de CD altos, como ocurre con el agua o el amoníaco, se produce una reflexión de pulsos intensa, mientras que en el caso de valores DC bajos, como con los...
  • Página 10 Para obtener las constantes dieléctricas (valores de la CD) de muchos productos de uso habitual en la industria, consulte las fuentes siguientes: • Compendio de constantes dieléctricas (valores de la CD) CP01076F • Aplicación "DC Values App" de Endress+Hauser (disponible para iOS y Android) Endress+Hauser...
  • Página 11 Levelflex FMP51 Modbus Ciclo de vida del producto Planificación • Principio de medición universal • Medición no afectada por las propiedades del producto • Medición de interfase genuina y directa Adquisición Soporte y servicio a nivel mundial Instalación • No requiere herramientas especiales •...
  • Página 12 Levelflex FMP51 Modbus Sistema de medición Notas generales sobre la selección de sondas • En general utilizar sondas de varilla o coaxiales para los líquidos. Las sondas de varilla se utilizan en líquidos para rangos de medición > 10 m (33 ft) (para FMP52: > 4 m (13 ft)) o si el espacio hasta el techo no permite instalar sondas rígidas.
  • Página 13 Levelflex FMP51 Modbus Entrada Variable medida La variable medida es la distancia entre el punto de referencia y la superficie del producto. El nivel se calcula según la distancia de vacío ingresada "E". Alternativamente, el nivel se puede convertir a otras variables (volumen, masa) mediante linealización (32 puntos).
  • Página 14 Levelflex FMP51 Modbus Distancia de bloqueo La distancia de bloqueo superior (= UB) es la distancia mínima desde el punto de referencia de la medición (brida de montaje) al nivel máximo. 100% A0011279  3 Definición de la distancia de bloqueo y la distancia de seguridad...
  • Página 15 Levelflex FMP51 Modbus Salida Señal de salida Modbus Interfaz física RS485 según la norma EIA/TIA-485 Resistor de terminación No está integrado Señal en el caso de alarma La información sobre el fallo se visualiza, en función de la interfaz, de la forma siguiente: •...
  • Página 16 Levelflex FMP51 Modbus Datos específicos del Modbus protocolo Protocolo • Modbus RTU • Nivel maestro Tiempos de respuesta • Acceso a datos directo: típicamente 25 … 50 ms • Memoria intermedia para escaneado automático (rango de datos): típicamente 3 … 5 ms...
  • Página 17 Levelflex FMP51 Modbus Alimentación Asignación de terminales Modbus Conexión al maestro Modbus A0035159 Maestro Modbus Tensión de alimentación Entrada de cable para la conexión del Modbus Entrada de cable para la tensión de alimentación Conexión para la tierra de protección Conexión a FieldCare/DeviceCare mediante RS485...
  • Página 18 Entrada de cable para la tensión de alimentación Conexión para la tierra de protección Conexión a DeviceCare/FieldCare mediante interfaz de servicio A0032466 Interfaz de servicio (CDI) del equipo de medición (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordenador con software de configuración DeviceCare/FieldCare Tensión de alimentación Tensión de alimentación...
  • Página 19 DIN EN 60079-14, estándar para sobretensiones procedimientos 60060-1 (10 kA, pulsos 8/20 μs), la protección contra sobretensiones debe estar instalada. Módulo de protección externa contra sobretensiones Los HAW562 o HAW569 de Endress+Hauser son apropiados como protectores externos contra sobretensiones. Endress+Hauser...
  • Página 20 Levelflex FMP51 Modbus Características de diseño Condiciones de trabajo de • Temperatura = +24 °C (+75 °F) ±5 °C (±9 °F) referencia • Presión = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Humedad = 60 % ±15 % •...
  • Página 21 Levelflex FMP51 Modbus A diferencia de esto, el siguiente error de medida se encuentra en la cercanía del extremo inferior de la sonda: 80 (3.15) 60 (2.36) DC = 2 40 (1.57) DC = 80 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36)
  • Página 22 Levelflex FMP51 Modbus 120 (4.72) 100 (3.94) DC = 2 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) -100 (-3.94) -120 (-4.72) A0021483  6 Error de medición en el extremo de la sonda para sondas con disco de centrado metálico (estructura de pedido del producto: característica 610 "Accesorio montado", opción OA, OB u OC)
  • Página 23 Levelflex FMP51 Modbus En el área del extremo superior de la sonda, el error de medición es de la forma siguiente (varilla/cable solamente): 40 (1.57) DC = 2 30 (1.18) DC = 80 10 (0.39) 2 (0.08) 0 (0) - 2 (- 0.08) - 10 (-0.39)
  • Página 24 Levelflex FMP51 Modbus Influencia de la temperatura Las mediciones se llevan a cabo de acuerdo con DIN EN IEC 61298-3 / DIN EN IEC 60770-1 • digital (HART, PROFIBUS PA, FOUNDATION Fieldbus): promedio T = 0,6 mm/10 K ambiente Para dispositivos con sensor remoto existe una desplazamiento adicional de ±0,3 mm/10K (±0,01 in/10K) por 1 m (3,3 ft) del cable remoto.
  • Página 25 Levelflex FMP51 Modbus Instalación Requisitos de montaje Posición de montaje apropiada A0012606  8 Condiciones de instalación para Levelflex Requisitos de espacio durante el montaje • Distancia (A) entre la pared del depósito y las sondas de varilla y de cable: •...
  • Página 26 Levelflex FMP51 Modbus Condiciones adicionales • Para el montaje en exteriores, se puede utilizar una tapa de protección ambiental (1) para proteger el equipo de condiciones meteorológicas extremas. • En los depósitos metálicos, se recomienda no montar la sonda en el centro del depósito (2), ya que esto podría aumentar las señales de eco de interferencia.
  • Página 27 Levelflex FMP51 Modbus Montaje en condiciones de espacio cerrado Montaje con sonda separada La versión del equipo con sonda separada es la apropiada para aquellas aplicaciones en las que hay un espacio limitado para la instalación del equipo. Con esta versión, el compartimento de la electrónica se monta separado de la sonda.
  • Página 28 Levelflex FMP51 Modbus Sondas separables 15 Nm A0021647 En condiciones de montaje confinado (poca distancia al techo), es aconsejable el uso de sondas de varilla separables ( 16 mm). • Longitud máx. de la sonda 10 m (394 in) • Capacidad máx. de carga lateral 30 Nm •...
  • Página 29 Levelflex FMP51 Modbus Notas sobra la carga mecánica de la sonda Capacidad de carga por tracción de las sondas de cable Sensor Característica 060 Sonda Capacidad de carga de tracción [kN] FMP51 LA, LB Cable 4 mm (1/6") 316 MB, MD Capacidad de carga lateral de las sondas de varilla Sensor Característica 060 Sonda...
  • Página 30 Levelflex FMP51 Modbus Momento de flexión [M] en sondas de varilla, diámetro 8 mm (1/3”) 20.0 18.0 16.0 14.0 12.0 10.0 v=0,5m/s v=0,7m/s v=1,0m/s Longitud de la sonda [Ln] en metros A0014182-ES Capacidad de carga lateral de las sondas coaxiales Sensor Característica 060...
  • Página 31 Levelflex FMP51 Modbus Información sobre la conexión a proceso Las sondas se montan sobre la conexión a proceso mediante conectores roscados o bridas. Si durante esta instalación existe el riesgo de que el extremo de la sonda se mueva tanto que ocasionalmente toque el fondo o el cono del depósito, puede resultar necesario acortar la sonda por el extremo...
  • Página 32 Levelflex FMP51 Modbus Instalación en tubuladura ø 150 (6) £ A0015122 Longitud de la varilla de centrado o de la parte rígida de la sonda de varilla • Diámetro admisible de la tubuladura: ≤ 150 mm (6 in). Para diámetros más grandes, se reduce la capacidad de medición en el rango próximo.
  • Página 33 Levelflex FMP51 Modbus Varilla de centrado En el caso de las sondas de cable, puede ser necesario utilizar una versión con varilla de centrado para que el cable no entre en contacto con la pared de la tubuladura durante el proceso.
  • Página 34 Levelflex FMP51 Modbus Instalación en tubuladura ≥ DN300 Si resulta inevitable efectuar la instalación en tubuladuras ≥ 300 mm/12", esta se debe llevar a cabo conforme al diagrama siguiente a fin de evitar señales de interferencia en el rango próximo.
  • Página 35 Levelflex FMP51 Modbus Sujeción de la sonda Sujeción de sondas de cable A0012609 Holgura del cable: ≥ 1 cm por cada 1 m de longitud de sonda (0,12 pulgadas por pie de longitud de sonda) Contacto fiable del extremo de la sonda con tierra...
  • Página 36 Levelflex FMP51 Modbus Fijación de sondas de varilla • Para certificación WHG: si longitud sonda ≥ 3 m (10 ft), hay que utilizar un soporte. • En general, las sondas de varilla deben tener un soporte si hay corrientes horizontales (p. ej., debido a un agitador) o vibraciones importantes.
  • Página 37 Levelflex FMP51 Modbus Fijación de las sondas coaxiales Para certificación WHG: si longitud sonda ≥ 3 m (10 ft), hay que utilizar un soporte. A0012608 Las sondas coaxiales pueden fijarse por cualquier punto del tubo externo. Endress+Hauser...
  • Página 38 Levelflex FMP51 Modbus Situaciones de instalación especiales Cámaras bypass y tubos tranquilizadores En aplicaciones con cámaras bypass y en tubos tranquilizadores es necesario utilizar discos o estrellas de centrado. øD A0012615  10 Dimensiones: mm (pulgadas) Montaje en tubo tranquilizador Montaje en cámara bypass...
  • Página 39 Levelflex FMP51 Modbus • Diámetro del tubo: > 40 mm (1,6") en caso de sondas de varilla • Las sondas de varilla pueden usarse para tamaños de hasta 150 mm (6 in) de diámetro. Si el diámetro del tubo es aún más grande, recomendamos utilizar una sonda coaxial.
  • Página 40 Levelflex FMP51 Modbus Depósitos horizontales cilíndricos y verticales A0014141 • A cualquier distancia de la pared siempre que se evite el contacto ocasional. • En caso de instalación en depósitos con muchos accesorios internos o en los que estos se encuentren situados cerca de la sonda: use una sonda coaxial (1), (2).
  • Página 41 Levelflex FMP51 Modbus Depósitos bajo tierra A0014142 Si la tubuladura es de gran diámetro, utilice una sonda coaxial a fin de evitar reflexiones en la pared de la tubuladura. Endress+Hauser...
  • Página 42 Levelflex FMP51 Modbus Montaje en ángulo A0014145 • Por razones mecánicas, la sonda debe instalarse lo más verticalmente posible. • Si la sonda se instala en ángulo, la longitud de la misma debe reducirse según el ángulo de instalación. • Hasta LN = 1 m (3.3 ft): α = 30°...
  • Página 43 Levelflex FMP51 Modbus Depósitos no metálicos A0012527 Depósito no metálico Lámina o brida metálicas Para garantizar buenos resultados de medición al montar en depósitos no metálicos • Utilice un equipo con brida metálica (tamaño mínimo DN50/2). • De manera alternativa, monte en la conexión a proceso una placa de metal con un diámetro mínimo de 200 mm (8 in) en ángulo recto respecto a la sonda.
  • Página 44 Levelflex FMP51 Modbus Depósitos de plástico y de vidrio: montaje de la sonda en la pared exterior Si se utilizan depósitos de plástico y de cristal, la sonda también puede montarse en la pared exterior en determinadas condiciones. A0014150 Depósito de plástico o vidrio Placa de metal con casquillo roscado No debe existir espacio entre la pared del depósito y la sonda.
  • Página 45 Levelflex FMP51 Modbus Depósito con aislamiento térmico Si la temperatura del proceso es elevada, el instrumento debe incluirse en el medio aislante (1) normal del depósito a fin de evitar que la electrónica se caliente por efectos de radiación por dispersión térmica o convección.
  • Página 46 Levelflex FMP51 Modbus Condiciones de funcionamiento: Entorno Temperatura ambiente Equipo de medición –40 … +80 °C (–40 … +176 °F) Indicador local –20 … +70 °C (–4 … +158 °F), la legibilidad del indicador puede verse mermada a temperaturas situadas fuera del rango térmico.
  • Página 47 Levelflex FMP51 Modbus Si se diera una temperatura (T ) en la conexión a proceso, la temperatura ambiente admisible (T ) se reduciría según muestra el siguiente diagrama (deriva de temperatura). Ajuste preventivo de parámetros de temperatura para la FMP51 con conexión roscada G¾ o NPT¾...
  • Página 48 Levelflex FMP51 Modbus Ajuste preventivo de parámetros de temperatura para la FMP51 con conexión roscada G1½ o NPT1½ [°C] ([°F])T a +80(+176) GT20: +57(+135) GT18: +49(+120) GT19: +20(+68) 4...20 mA HART GT19: -34(-29) GT18: -37(-34) GT20: -38(-36) -40(-40)³ +200 [°C]...
  • Página 49 Levelflex FMP51 Modbus Ajuste preventivo de parámetros de temperatura para la FMP51 con brida [°C] ([°F])T a +80(+176) GT20: +59(+138) GT18: +53(+127) 4...20 mA HART GT19: -34(-29) GT19: +33(+91) GT18: -37(-34) GT20: -38(-36) -40(-40)³ -50 -40 +200 [°C] (-58) (-40)
  • Página 50 Levelflex FMP51 Modbus Temperatura de –40 … +80 °C (–40 … +176 °F) almacenamiento Opción para FMP51 y FMP54: –50 … +80 °C (–58 … +176 °F) Clase climática DIN EN 60068-2-38 (prueba Z/AD) • Normalmente, hasta 2 000 m (6 600 ft) por encima del NMM.
  • Página 51 Levelflex FMP51 Modbus Proceso Rango de temperaturas de La temperatura máxima permitida en la conexión a proceso se determina mediante la versión de proceso junta tórica pedida: Equipo Material de la junta tórica Temperatura de proceso Homologación FMP51 FKM (Viton GLT 37559) –30 …...
  • Página 52 Levelflex FMP51 Modbus Estructura mecánica Medidas Dimensiones del compartimento de la electrónica 98 (3.86)* 78 (3.07) 90 (3.54) A0011666  13 Caja GT18 (316L). Unidad de medida mm (in) *Para equipos con protección contra sobretensiones integrada. 99 (3.9)* 78 (3.07) 90 (3.54)
  • Página 53 Levelflex FMP51 Modbus Dimensiones del soporte de montaje ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  16 Soporte de montaje para el compartimento de la electrónica; unidades de ingeniería: mm (in) Montaje en pared Montaje en barra Con las versiones de equipo con característica "Sensor remoto"...
  • Página 54 Levelflex FMP51 Modbus FMP51: Dimensiones de la conexión a proceso (G¾, NPT¾) / sonda 36 mm G¾ NPT¾ 7 mm 7 mm 7 mm ø4 (0.16) ø4 (0.16) ø8 (0.31) ø22 (0.87) 2 (0.08) ø29.5 (1.16) 8 (0.31) ø75 (2.95) ø22 (0.87)
  • Página 55 Levelflex FMP51 Modbus FMP51: Dimensiones de la conexión a proceso (G1½, NPT1½, brida)/sonda 55 mm 55 mm G1½ NPT1½ 10 mm 14 mm 10 mm ø16 (0.63) ø4 (0.16) ø4 (0.16) 14 mm ø12 (0.47) 14 mm ø29.5 (1.16) 2 (0.08) 2.77 (0.11)
  • Página 56 Levelflex FMP51 Modbus Disco de centrado / estrella de centrado / contrapeso de centrado Código de Significado Grosor Diámetro producto: 610 "Accesorio montado" Disco de centrado para varilla, de 316L; diámetro de tubería DN80/3" + S = 4 mm (0,16 in) T = 75 mm (2,95 in) DN100/4"...
  • Página 57 Levelflex FMP51 Modbus Valores de tolerancia para Sondas de varilla y coaxiales las longitudes de la sonda por encima de [m (ft)] — 1 (3.3) 3 (9.8) 6 (20) hasta [m (ft)] 1 (3.3) 3 (9.8) 6 (20) — tolerancia admisible [mm -5 (-0.2)
  • Página 58 Levelflex FMP51 Modbus Peso Caja Pieza Peso Caja GT18: acero inoxidable Approx. 4,5 kg Caja GT19: plástico Approx. 1,2 kg Caja GT20: aluminio Approx. 1,9 kg FMP51 con conexión roscada G¾ o NPT¾ Pieza Peso Pieza Peso Sensor Approx. 0,8 kg Sonda de varilla 8 Aprox.
  • Página 59 Levelflex FMP51 Modbus Materiales: caja GT19 (plástico) A0013788  22 Material; caja GT19 Caja; PBT 2.1 Cubierta del compartimento del sistema electrónico; PBT-PC, juntas; EPDM, ventana; PC, recubrimiento de la rosca; barniz lubricante a base de grafito 2.2 Cubierta del compartimento de conexiones; PBT, junta; EPDM, recubrimiento de la rosca; barniz lubricante a base de grafito Cierre en el cuello de la caja;...
  • Página 60 Levelflex FMP51 Modbus Materiales: caja GT20 (aluminio fundido, pintado al polvo) A0036037  23 Material; caja GT20 Caja RAL 5012 (azul); AlSi10Mg (<0,1 % Cu), recubrimiento; poliéster 2.1 Cubierta del compartimento del sistema electrónico RAL 7035 (gris); AlSi10Mg (<0,1 % Cu), juntas; NBR, ventana;...
  • Página 61 Levelflex FMP51 Modbus Materiales: Conexión a Bridas DIN/EN y conexiones a proceso con conexión roscada hechas de acero inoxidable AISI 316L con el número de material 1.4404 o 14435. En cuanto a las propiedades de estabilidad proceso con respecto a la temperatura, los materiales 1.4404 y 1.4435 están incluidos en el mismo grupo 13E0, en la Tabla 2007 de la norma EN 1092-1.
  • Página 62 Levelflex FMP51 Modbus Materiales: sonda Levelflex FMP51 Sonda de cable Sonda de varilla Sonda coaxial  4 mm  Con rosca Con rosca N.º Material  4 mm (1/6") con  8 mm 12,7 mm Con rosca G1-1/2 G1-1/2 (1/6") disco de (1/3")
  • Página 63 Levelflex FMP51 Modbus Materiales: soporte de montaje A0015143 Soporte de montaje para la versión "con sensor remoto" N.º Componente Material Soporte 316L (1.4404) Soporte de montaje redondo 316Ti (1.4571) Tornillos/tuercas A4-70 Casquillos distanciadores 316Ti (1.4571) o 316L (1.4404) Semi-conchas 316L (1.4404)
  • Página 64 Levelflex FMP51 Modbus Materiales: adaptador y cable para sensor remoto A0021722 Adaptador y cable para la versión "con sensor remoto" N.º Componente Material Cable FRNC Adaptador del sensor 304 (1.4301) Terminal 316L (1.4404) Tornillo A4-70 Banda 316 (1.4401) Casquillo de presión Aluminio Placa de identificación...
  • Página 65 Levelflex FMP51 Modbus Materiales: tapa de protección ambiental A0015473  24 Material; tapa de protección ambiental Capuchón de protección; 316L (1.4404) Pieza moldeada de goma (4x); EPDM Tornillo de sujeción; 316L (1.4404) + fibra de carbono Abrazadera; 316L (1.4404) Borne de tierra; A4, 316L (1.4404) Tornillo de cabeza cilíndrica abombada;...
  • Página 66 Levelflex FMP51 Modbus Operabilidad Esquema operativo Estructura de menú orientada al operador para tareas específicas de usuario • Puesta en marcha • Manejo • Diagnóstico • Nivel de experto Idiomas operativos • English • Deutsch • Français • Español • Italiano •...
  • Página 67 Levelflex FMP51 Modbus Configuración local Funcionamiento Pulsadores mecánicos Control táctil Código de Opción C "SD02" Opción E "SD03" producto para "Indicador; operación" A0036312 A0036313 Elementos del Visualizador de 4 líneas Visualizador de 4 líneas indicador fondo con iluminación en blanco que pasa...
  • Página 68 Levelflex FMP51 Modbus Operación con visualizador remoto y módulo de configuración FHX50 A0036314  25 Modos de configuración con FHX50 Módulo de visualización y configuración SD03, teclas ópticas; pueden accionarse a través de la cubierta de vidrio Módulo de visualización y configuración SD02, botones mecánicos; hay que extraer la tapa Configuración a distancia...
  • Página 69 Levelflex FMP51 Modbus Mediante interfaz de servicio (CDI) A0032466 Interfaz de servicio (CDI) del equipo de medición Commubox FXA291 Ordenador con software de configuración DeviceCare/FieldCare Endress+Hauser...
  • Página 70 Levelflex FMP51 Modbus Certificados y homologaciones Los certificados y homologaciones actuales que están disponibles para el producto pueden seleccionarse a través del Configurador de producto en www.endress.com: Seleccione el producto mediante los filtros y el campo de búsqueda. Abra la página de producto.
  • Página 71 Levelflex FMP51 Modbus NACE MR 0103 • Los materiales metálicos en contacto con el producto (excepto los cables) cumplen los requisitos de NACE MR 0103 / ISO 17495. • La Declaración de conformidad está basada en NACE MR 0175. Se ha comprobado la dureza y la corrosión intergranular, y se ha llevado a cabo un tratamiento térmico (solución recocida).
  • Página 72 Levelflex FMP51 Modbus Característica 100 en la estructura Homologación de pedido del producto NPS 4" Cl. 300 RF, brida ASME B16.5 de 316/316L NPS 4" Cl.300, brida de Hastelloy C>316/316L conforme a ASME B16.5 Rosca ISO228 G1/-1/2, 316L Rosca ANSI MNPT1/-1/2, 316L •...
  • Página 73 Levelflex FMP51 Modbus Prueba, certificado Característica Designación Homologación 580 "Prueba, certificado" 3.1 Documentación de materiales, piezas metálicas en contacto con el FMP51 producto, certificado de inspección conforme a EN10204-3.1 Declaración de conformidad NACE MR0175, piezas metálicas en contacto FMP51 con el producto Declaración de conformidad NACE MR0103, piezas metálicas en contacto...
  • Página 74 Levelflex FMP51 Modbus Otras normas y directrices • EN 60529 Grados de protección proporcionados por las envolventes (código IP) • EN 61010-1 Requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio • IEC/EN 61326 "Emisiones conformes a requisitos de Clase A". Compatibilidad electromagnética (requisitos de EMC).
  • Página 75 Levelflex FMP51 Modbus Información para cursar pedidos Protocolo de linealización a 3 Los puntos siguientes se deben tener en cuenta si se ha seleccionado la opción F3 (protocolo de puntos linealidad a 3 puntos) en la característica 550 ("Calibración"). Los 3 puntos del protocolo de linealización se definen de la forma siguiente en función de la sonda...
  • Página 76 Levelflex FMP51 Modbus Sonda de varilla o Sonda de varilla extraíble Sonda de cable Sonda de cable coaxial LN > 6 m (20 ft) LN ≤ 6 m (20 ft) LN > 6 m (20 ft) LN ≤ 6 m (20 ft) Rango de medición...
  • Página 77 Levelflex FMP51 Modbus Accesorios Accesorios específicos del Tapa de protección ambiental equipo La tapa de protección ambiental se puede pedir junto con el equipo a través de la estructura de pedido del producto "Accesorio incluido". A0015466  26 Altura. Unidad de medida mm (in) 300 (11.8)
  • Página 78 Levelflex FMP51 Modbus Soporte de montaje para el compartimento de la electrónica Accesorios Descripción Soporte de montaje para el compartimento de la electrónica ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  28 Soporte de montaje para el compartimento de la electrónica; unidades de ingeniería: mm (in)
  • Página 79 Levelflex FMP51 Modbus Kit para montaje, aislado Accesorios Descripción Kit para montaje, aislado apto para FMP51 A0013586  29 Alcance del suministro del kit de montaje: Casquillo de aislamiento Perno anular Para fijar las sondas de cable de modo que queden correctamente aisladas.
  • Página 80 Levelflex FMP51 Modbus Estrella de centrado Accesorios Descripción Estrella de centrado, PEEK  48-95 mm apto para 10 (0.39) FMP51 ø48 (1.89) ø75 (2.95) ø95 (3.74) A0014576 La estrella de centrado es apropiada para sondas con un diámetro de varilla de 16 mm (0,6 in) y se puede utilizar en tuberías de DN50 a DN100.
  • Página 81 Levelflex FMP51 Modbus Accesorios Descripción Estrella de centrado PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) apto para FMP51 A0014577 Para sonda 8 mm (0,3 in) Para sondas 12 mm (0,47 in) y 16 mm (0,63 in) La estrella de centrado resulta idónea para sondas con diámetro de varilla de...
  • Página 82 Levelflex FMP51 Modbus Accesorios Descripción Estrella de centrado PEEK, ⌀ 48 … 95 mm Ø4 (0.16) (1,9 … 3,7 in) apto para FMP51 A0035182 La estrella de centrado es apropiada para sondas con un diámetro de cable de 4 mm (¹⁄₆ in) (incluidas sondas de cable recubiertas). Véase también el manual de instrucciones SD01961F.
  • Página 83 Levelflex FMP51 Modbus Contrapeso de centrado Accesorios Descripción Contrapeso de centrado 316L  45 mm (1,77 in) apto para FMP51 Ø20 (0.79) Ø30 (1.18) Ø5,5 (0.22) Ø11 (0.43) Ø45 (1.77) A0038923 El contrapeso de centrado es apropiado para sondas con un diámetro de cable de 4 mm (¹⁄₆...
  • Página 84 Levelflex FMP51 Modbus Accesorios Descripción Contrapeso de centrado 316L •  75 mm (2,95 in) •  95 mm (3,7 in) apto para FMP51 Ø20 (0.79) ØA Ø30 (1.18) Ø5,5 (0.22) Ø8 (0.31) 11 (0.43) ØB A0038924 A = 52,5 mm (2,07 in) para tubería DN80/3"...
  • Página 85 Levelflex FMP51 Modbus Visualizador remoto FHX50 Accesorios Descripción Visualizador remoto FHX50 A0019128 • Material: • Plástico PBT • 316L/1.4404 • Aluminio • Grado de protección: IP68 / NEMA 6P e IP66 / NEMA 4x • Apto para módulos de indicación: •...
  • Página 86 Levelflex FMP51 Modbus Accesorios específicos para la Accesorio Descripción comunicación Commubox FXA291 Conecta equipos de campo con interfaz CDI con la interfaz USB de un ordenador. Código de producto: 51516983 Accesorios específicos de Accesorio Descripción servicio DeviceCare SFE100 Herramienta de configuración para equipos HART, PROFIBUS y FOUNDATION Fieldbus ...
  • Página 87 Levelflex FMP51 Modbus Documentación Documentación estándar Levelflex FMP51 Correlación de los documentos con el dispositivo: Equipo Comunicación Tipo de documento Código del documento FMP51 Modbus Información técnica TI01454F Manual de instrucciones BA01957F Manual de instrucciones abreviado KA01421F Descripción de parámetros del instrumento GP01140F Documentación...
  • Página 88 Levelflex FMP51 Modbus Patentes Este producto puede estar protegido por al menos una de las siguientes patentes. Hay además otras patentes más pendientes. Patentes norteamericanas Patentes europeas (EP) 5.827.985 5.884.231 5.973.637 6.087.978 955 527 6.140.940 6.481.276 6.512.358 1 301 914 6.559.657...
