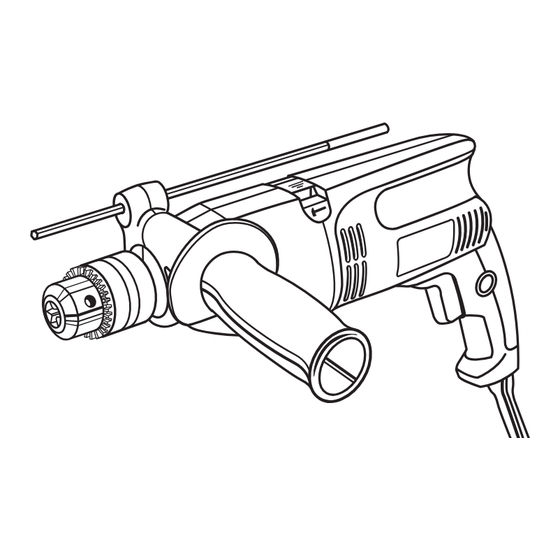

Su nuevo taladro martillo ha sido diseñado y fabricado de acuerdo con las altas normas de Ryobi de fiabilidad, facilidad
de funcionamiento y seguridad para el usuario. Si este producto es mantenido en la forma debida, le proporcionará
años de rendimiento sin problemas.
ADVERTENCIA: A fin de reducir el riesgo de una lesión, es necesario leer y comprender el manual del
usuario.
Le agradecemos la compra del taladro martillo Ryobi.
CONSERVE ESTE MANUAL PARA REFERENCIA FUTURA
MANUAL DEL USUARIO
TALADRO MARTILLO
de 13 mm (1/2 pulg.)
D550H
VELOCIDAD VARIABLE –
AISLAMIENTO DOBLE
Publicidad
Manuales relacionados para Ryobi D550H
Resumen de contenidos para Ryobi D550H
- Página 1 AISLAMIENTO DOBLE Su nuevo taladro martillo ha sido diseñado y fabricado de acuerdo con las altas normas de Ryobi de fiabilidad, facilidad de funcionamiento y seguridad para el usuario. Si este producto es mantenido en la forma debida, le proporcionará...
- Página 2 TABLA DE MATERIAS ■ Introducción ............................... 2 ■ Reglas de Seguridad Generales ........................3-4 ■ Reglas de Seguridad Específicas ........................4 ■ Símbolos ................................5 ■ Especificaciones ..............................6 ■ Desempaque ..............................6 ■ Aplicaciones ..............................6 ■ Características ...............................7-8 ■ Funcionamiento ............................9-13 ■...
- Página 3 REGLAS DE SEGURIDAD GENERALES ropas y guantes alejados de las piezas móviles. Las ADVERTENCIA: ropas sueltas, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles o ser atraídos hacia los Lea y comprenda todas las instrucciones. El incumplimiento respiraderos.
- Página 4 REGLAS DE SEGURIDAD GENERALES ■ Cuando efectúe reparaciones en una herramienta, REPARACION use solamente repuestos legítimos. Siga las ■ La reparación de las herramientas debe ser efectuada instrucciones indicadas en la sección Mantenimiento solamente por personal calificado. La reparación o de este manual.
- Página 5 SIMBOLOS Importante: Se pueden haber usado algunos de estos símbolos en su herramienta. Le rogamos que los estudie y que aprenda su significado. La buena interpretación de estos símbolos le permitirá utilizar mejor su herramienta y de manera más segura. SIMBOLO NOMBRE DESIGNACION/EXPLICACION...
- Página 6 ESPECIFICACIONES Capacidad del Portabroca 5/64 pulg. a 1/2 pulg. (2 mm a 13 mm) Velocidad del Martillo Bajo (0 - 1.6000 GPM) y Alto (0 - 48.000 GPM) Velocidad sin Carga Bajo (0 - 1.000 /min) y Alto (0 - 3.000 /min) Alimentación 120 Volt, 60 Hz, CA solamente, 5,5 Amperes Peso Neto...
- Página 7 CARACTERISTICAS AISLAMIENTO DOBLE VELOCIDAD VARIABLE El aislamiento doble es un concepto de seguridad, en las Esta herramienta tiene un interruptor de velocidad herramientas eléctricas, que elimina la necesidad del variable que proporciona velocidad más alta cuando cordón normal trifilar puesto a tierra. Todas las piezas se aumenta la presión en el gatillo.
- Página 8 CARACTERISTICAS SELECTOR VARILLA DEL CALIBRE DE MODO DE PROFUNDIDAD BOTON DE BLOQUEO EN MARCHA GATILLO CONJUNTO DE LA MANIJA PORTABROCA Fig. 1 ADVERTENCIA: No trate de modificar esta herramienta ni de crear accesorios no recomendados para usar con esta herramienta. Cualquiera alteración o modificación se considera mal uso y puede resultar en una condición peligrosa que cause una posible lesión personal grave.
- Página 9 FUNCIONAMIENTO ADVERTENCIA: BROCA Siempre use lentes protectores o lentes de seguridad con protectores laterales cuando haga funcionar la herramienta. De lo contrario puede entrar polvo, virutas, astillas o partículas sueltas a sus ojos resultando en una posible lesión grave. INSTALACION DE LAS BROCAS Ver Figura 2.
- Página 10 FUNCIONAMIENTO ADJUSTE DEL CONJUNTO DE LA MANIJA Ver Figura 4. Siga estas instrucciones para ajustar el conjunto de la manija. ■ Desenchufe el taladro martillo. ADVERTENCIA: Si no se desenchufa la herramienta, se puede producir la puesta en marcha accidental causando una lesión grave. ■...
- Página 11 FUNCIONAMIENTO ADJUSTE DE LA VELOCIDAD Ver Figura 7. El taladro martillo tiene una perilla de dos velocidades que proporciona una velocidad alta de aproximadamente 3000 RPM y una velocidad baja de aproximadamente 1000 RPM (estas velocidades son con el gatillo en la posición "Full- on").
- Página 12 FUNCIONAMIENTO PUESTA EN MARCHA/PARADA DEL BOTON DE TALADRO MARTILLO BLOQUEO EN MARCHA Ver Figura 9. Siga estas instrucciones para poner en marcha y apagar del taladro martillo. ■ Para poner en marcha el taladro: Oprima el gatillo. ■ Para apagar el taladro: Suelte el gatillo. BLOQUEO EN MARCHA Ver Figura 10.
- Página 13 ésto, haga funcionar el taladro a baja velocidad hasta que el agujero sea comenzado. MANTENIMIENTO AVERTENCIA: Cuando repare la herramienta use solamente repuestos auténticos Ryobi. El uso de cualquier otro repuesto puede crear un riesgo o dañar el producto. GENERALIDADES ADVERTENCIA: Evite usar solventes cuando limpie las piezas de plástico.
- Página 14 MANTENIMIENTO DESMONTAJE DEL PORTABROCA Ver Figuras 12, 13 y 14. MAZO Siga estas instrucciones para desmontar el portabroca. ■ Desenchufe el taladro martillo. MORDAZAS ADVERTENCIA: PORTABROCA Si no se desenchufa la herramienta, se puede producir la puesta en marcha accidental causando una lesión grave.
- Página 15 NOTAS...
- Página 16 Ahora que usted ha comprado su herramienta, si alguna vez necesita repuestos o servicio, simplemente póngase en contacto con el Centro de Servicio Autorizado por Ryobi más cercano. La reparación de las herramientas debe ser efectuada solamente por personal calificado.
