Instrucciones de manejo
Instrucciones de manejo originales
Es indispensable leer con mucha atención las instrucciones de manejo antes de utilizar la motosierra por primera vez.
http://www.dolmar.com
Atención:
¡Preste es pecial aten ción a las recomenda ciones de seguri dad!
Conservar cuidadoso los instruc ciones de manejo.

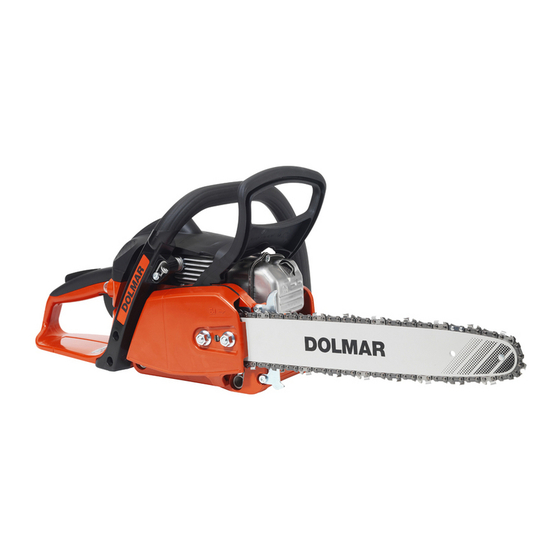

PS-35
PS-35 TLC
PS-35 C
PS-35 C TLC
Publicidad
Manuales relacionados para Dolmar PS-35
Resumen de contenidos para Dolmar PS-35
- Página 1 Es indispensable leer con mucha atención las instrucciones de manejo antes de utilizar la motosierra por primera vez. ¡Preste es pecial aten ción a las recomenda ciones de seguri dad! Conservar cuidadoso los instruc ciones de manejo. PS-35 PS-35 TLC PS-35 C PS-35 C TLC http://www.dolmar.com...
- Página 2 Lo felicitamos por la adquisición de su nueva motosierra Extensión del suministro ........... 3 DOLMAR y esperamos que esta moderna máquina satisfaga Símbolos ................3 plenamente sus expectativas. Los modelos PS-35 son mo- RECOMENDACIONES DE SEGURIDAD tosierras especialmente manuables y robustas en un nuevo Recomendaciones generales ......... 4 diseño.
- Página 3 Extensión del suministro 1. Motosierra 2. Guía 3. Cadena 4. Protector de la guía 5. Herramienta de montaje Si uno de los componentes indicados en la lista no está inclui- 6. Destornillador para regulación del carburador do en la extensión del suministro, póngase en contacto con 7.
- Página 4 RECOMENDACIONES DE SEGURIDAD Utilización conforme a lo proyectado Motosierras La motosierra sólo deberá utilizada para el corte de madera al aire nilón y protege contra cortaduras. Es recomendable llevarlo libre. Según la clase de motosierra son aptas para las aplicaciones siempre.
- Página 5 Combustibles / Cargar combustible Parar el motor de la motosierra para cargar combustible. Es prohibido fumar o trabajar cerca de fuegos abiertos (5). Dejar enfriar el motor antes de cargar combustible. Combustibles pueden contener sustancias a modo de disolven- tes. Evitar el contacto de la piel y los ojos con el combustible. Llevar guantes al cargar combustible.
- Página 6 Repulsiones (kickback) Al trabajar con la motosierra se pueden producir repulsiones peligrosas. Estas repulsiones son producidas si la parte superior de la punta del riel tiene contacto con madera u otros objetos duros sin quererlo (10). Cuando esto sucede, la motosierra sufre una aceleración o lanzamiento descontrolado en dirección hacia la persona que la maneja (¡peligro de lesiones!) Para evitar repulsiones prestar atención a las instrucciones...
- Página 7 Cortar madera de raja exige mucho cuidado. Piezas de madera cortadas pueden ser arrastradas (peligro de heridas). Al cortar con el lado superior de la guía de sierra es posible que la motosierra sea pulsada hacia el operador si la cadena de sierra atasca.
- Página 8 Usar sólo piezas de repuesto de orígen DOLMAR y accesorios admitidos. Al aplicar piezas de repuesta no de orígen DOLMAR o ac- cesorios, combinaciones de guías cadenas y longitudes no admitidos el peligro de accidentes es más alto. La responsa- SERVICE bilidad no es válida en caso de accidentes o daños causados...
- Página 9 Los datos consideran por partes iguales los plena carga y máximas revoluciones. Incertidumbre (K=). Embalaje Su motosierra DOLMAR se suministra protegida contra daños de transporte en un embalaje de cartón. Cartonajes son una materia prima que se puede reciclar (regeneración de papelote) o utilizar nuevamente.
- Página 10 Placa de características (14) ¡Indicar al pedir piezas de repuesto! DOLMAR PS-35 C Número de serie 2012 123456 Año de fabricación DOLMAR GmbH, 22045 Hamburg, Germany Made in Germany XXX.XXX.XXX Typ 125 14 Placa de características 1 Asidero 15 Tirador de arranque 2 Capota de cubrición...
- Página 11 PUESTA EN MARCHA Solo para modelos con tuercas de suje- ción y protección de la rueda dentada PRECAUCION: ¡Previamente a todos los trabajos que se realicen en la guía y en la cadena, debe desconectarse sin falta el motor, quitarse el capuchón de bujía (véase recambio de bujía) y llevarse guantes protectores! PRECAUCION: ¡La motosierra solamente se debe poner en marcha una...
- Página 12 Colocar la cadena de sierra (9) sobre la rueda dentada para la cadena (8). ATENCIÓN: No colocar la sierra de cadena entre la rueda dentada de cadena y la arandela. Introducir la sierra de cadena en la parte superior hasta aprox. La mitad de la ranura guía (10) del carril de Sierra.
- Página 13 Controlar la tensión de la cadena STOP La tensión de la cadena es correcta si la cadena tiene contacto con el lado inferior de la guía de sierra y se puede moverla manualmente sin gran fuerza. Para controlar la tensión soltar el freno de cadena. ¡Controlar con frecuencia la tensión de la cadena, ya que las cadenas nuevas se alargan! Por eso comprobar la tensión de la cadena frecuentemente con...
- Página 14 Solo para guías QuickSet PRECAUCION: ¡Previamente a todos los trabajos que se realicen en la guía y en la cadena, debe desconectarse sin falta el motor, quitarse el capuchón de bujía (véase recambio de bujía) y llevarse guantes protectores! PRECAUCION: ¡La motosierra solamente se debe poner en marcha una vez Þ...
- Página 15 Guiar la cadena de sierra (6) alrededor de la estrella guía (8) de la guía de sierra, tirando ligeramente de la cadena de la sierra en el sentido que indica la ß echa. Montar la cubierta protectora del piñón (3). ATENCIÓN: La cadena de la sierra debe levantarse por enci- ma del retenedor (9).
- Página 16 Solo para modelos con tensor rápido y protección de la rueda dentada (TLC) PRECAUCION: ¡Previamente a todos los trabajos que se realicen en la guía y en la cadena, debe desconectarse sin falta el motor, quitarse el capuchón de bujía (véase recambio de bujía) y llevarse guantes protectores! PRECAUCION: ¡La motosierra solamente se debe poner en marcha una...
- Página 17 Guiar la cadena de sierra (8) alrededor de la estrella guía (10) de la guía de sierra, tirando ligeramente de la cadena de la sierra en el sentido que indica la ß echa. Ajustar en la protección de la rueda dentada (4) el taladro de alojamiento respecto del perno Þ...
- Página 18 Para tensar la cadena, proceder en la forma explicada ante- riormente. Freno de cadena Los modelos PS-35 DOLMAR vienen equipada en serie con un freno de cadena que se activa por aceleración. Si se produjera una repulsión (kickback) a causa del contacto de la punta de la guía con la pieza a cortar (ver capítulo: INSTRUCCIONES...
- Página 19 El motor está construido para aceite para motores No es recomendable aumentar la parte de aceite de dos tiempos de alto rendimiento de DOLMAR EXTRA con una relación de mezcla de 100:1, que es favorable al ambiente. por una exagerada consciencia de seguridad. Re- Esta mezcla garantiza una duración larga y un funcionamiento...
- Página 20 Advertencia importante sobre aceites biológicos para cadenas de sierras que diferentes aceites bioló gicos tienden a conglutinarse, Antes de un cese de funcionamiento más prolongado, pudiendo causar con esto daños en la bomba de aceite el tanque de aceite debe vaciarse y llenarse a continua- o en piezas conductoras de aceite.
- Página 21 Controlar el engrase de cadena Nunca serrar sin engrase de cadena suÞ ciente. ¡De lo contrario, se reducirá la duración del depósito de sierra! Antes de comenzar a trabajar, comprobar el nivel de aceite en el depósito y también el caudal. Comprobar el caudal de aceite como descrito en lo siguiente: Arrancar la motosierra.
- Página 22 Arrancar el motor ¡La motosierra solamente se debe poner en marcha una vez Þ nalizado el montaje y el control de la misma! Alejarse al menos 3 m del lugar de carga de combustible. Ocupar una posición estable y poner la motosierra sobre el suelo de modo que el dispositivo de sierra no lo toque.
- Página 23 Atención: Si no se para la sierra de cadena durante esta prueba de inmediato. Desconectar el motor insofacto. En tal caso no se puede cortar con la sierra. Pongase en contacto con un taller especializado de DOLMAR.
- Página 24 Ajustar el carburador ATENCIÓN: ¡El ajuste del carburador solo puede ser reali- zado por un taller oÞ cial DOLMAR! SERVICE El usuario del aparato solo puede realizar las correcciones del tornillo de ajuste (T). ¡Si la herramienta de corte gira en vacío (no se acciona la palanca de gases), deberá...
- Página 25 MANTENIMIENTO AÞ lar la cadena de sierra PRECAUCION: ¡Previamente a todos los trabajos que se realicen en la guía y en la cadena, debe desconectarse sin falta el motor, quitarse el capuchón de bujía (véase recambio de bujía) y llevarse guantes protectores! La cadena de la sierra debe aÞ...
- Página 26 Limar y guiar la lima Para el aÞ lado se usa una lima redonda especial para cadenas. Limas redondas normales no son apropiadas. Tipo 492: Lima circular para sierra de cadena ø 4,0 mm. Tipo 290: Lima circular para sierra de cadena ø 4,5 mm. La lima debe aÞ...
- Página 27 La examinación y el mantenimiento regulares sirven para su propia seguridad y deben ser efectuados por un taller SERVICIO especializado de DOLMAR. Limpiar la guía de sierra ATENCIÓN: ¡Ponerse guantes protectores! Los rieles de la guía (7) deben examinarse periódicamente por posibles fallas y deben limpiarse con una herramienta ade cuada.
- Página 28 Nueva cadena de sierra ATENCIÓN: Utilice exclusivamente las cadenas y las guías admitidas para esta sierra! Antes de montar una cadena de sierra nueva es necesario controlar el estado del piñón. Piñones desgastados (8) causan daños en la cadena de sierra nueva y por eso deben ser cambiados.
- Página 29 Limpiar el Þ ltro de aire ATENCIÓN: Cuando aplicando aire comprimido para la limpiaza, siempre lleve gafas protectoras para evitar le- sionar los ojos! El Þ ltro no debe limpiarse con combustible. Encajar la llave combinada en el tapón ranurado (*). Girar el bloqueo de la tornillo (1) en sentido contrario a las agujas del reloj y quitar la capota de cubrición (2).
- Página 30 Controlar los tornillos del silenciador Desenroscar los 3 tornillos (11) y quitar la cubierta superior del silenciador (12). Indicación: En las motosierras con catalizador (PS-35 C, PS- 35 C TLC), quitar la cubierta superior del silenciador con ca- talizador. Los tornillos de la cubierta inferior del silenciador (13) no son accesibles y solo se puede comprobar que estén bien puestos.
- Página 31 Recambio de la cuerda de arranque / Reponer el casete con muelle recuperador / Reemplazar el muelle de arranque Desenroscar los tres tornillos (1). Quitar la carcasa del ventilador (2). Retirar el deß ector de aire (3) de la carcasaA del ventilador. ATENCIÓN: ¡Peligro de lesiones! ¡Sólo debe desatornillar el tornillo (7) al estar relajado el muelle recuperador! Si desea cambiar la cuerda de arranque aunque no esté...
- Página 32 Limpiar el recinto del Þ ltro de aire / ventilador Retirar la capota de cubrición. Retirar la caja del ventilador. ATENCIÓN: Cuando aplicando aire comprimido para la limpiaza, siempre lleve gafas protectoras para evitar le- sionar los ojos! El total del área descubierto (15) puede ser limpiado con una brocha y con aire comprimido.
- Página 33 ¡La no observación de estas instrucciones puede originar accidentes! El operador de la motosierra debe realizar sólo los trabajos de mantenimiento descritos en las instrucciones de manejo. Todos los demás trabajos deben ser llevados a cabo por un taller especializado de DOLMAR. Página En general Motosierra completa Limpiar el exterior y examinar por daños.
- Página 34 Piezas de repuesto de orígen DOLMAR se pueden comprar al comerciante especializado. Tiene las listas de piezas de repuesto con los números de pedido requeridos y está siempre al tanto mejora de innovaciones en la oferta de piezas de repuesto. En la página web www.dolmar.com hallará...
- Página 35 Localización de averías Avería Sistema Observación Causa Cadena no marcha Freno de cadena Motor marcha Freno de cadena puesto en función Motor no arranca o sólo Sistema de Hay chispa de Defecto en alimentación de combustible, siste- con gran diÞ cultades encendido encendido ma de compresión, avería mecánica...
- Página 36 Extracto de la lista de piezas de repuesto PS-35 Usar sólo piezas de repuesto de orígen DOLMAR. Dejar realizar reparaciones y remplazos de otras piezas por un taller especializado de DOLMAR. 30/31...
- Página 37 Extracto de la lista de piezas de repuesto PS-35 Usar sólo piezas de repuesto de orígen DOLMAR. Dejar realizar reparaciones y remplazos de otras piezas por un taller especializado de DOLMAR. Accesorios (no suministrados con la motosierra) Pos. No. Denominación...
- Página 38 Número de certiÞ cado UE de examen de tipo Motosierra PS-35 4811004.12005 fabricados por DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburgo, responden a las exigencias básicas de seguridad y sanidad de las directivas pertinentes de la UE: Directiva UE sobre máquinas 2006/42//CE.
- Página 40 En la página web www.dolmar.com hallará los establecimientos especializados de DOLMAR. DOLMAR GmbH Mejoras constructivas sin previo aviso Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 705 753 (2012-11 E) http://www.dolmar.com...
