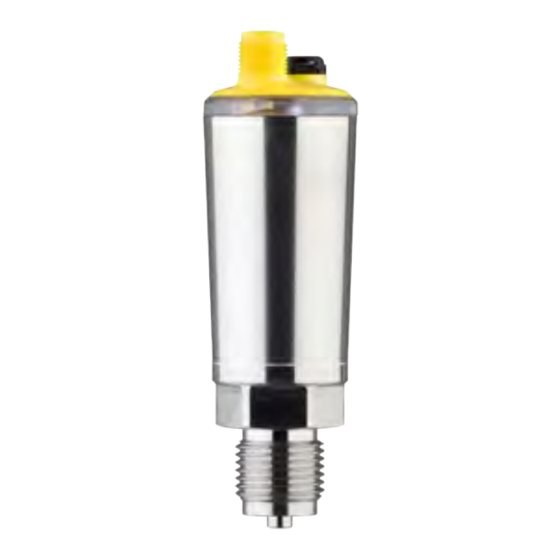

Vega VEGABAR 29 Instrucciones De Servicio
Sensor de presión con celda de medida metálica
Ocultar thumbs
Ver también para VEGABAR 29:
- Instrucciones de servicio (56 páginas) ,
- Instrucciones de servicio (60 páginas) ,
- Instrucciones de servicio (56 páginas)
Manuales relacionados para Vega VEGABAR 29
Resumen de contenidos para Vega VEGABAR 29
- Página 1 Instrucciones de servicio Sensor de presión con celda de medida metálica VEGABAR 29 De dos hilos 4 … 20 mA Document ID: 57087...
- Página 2 10.1 Mantenimiento ....................... 30 10.2 Eliminar fallos ......................... 30 10.3 Diagnóstico, mensajes de error ..................31 10.4 Mensajes de estado según NE 107 ................31 10.5 Actualización del software ....................33 VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 3 13.1 Datos técnicos ....................... 37 13.2 Dimensiones ........................45 13.3 Derechos de protección industrial .................. 50 13.4 Función Hash según mbed TLS ..................50 13.5 Marca registrada ......................50 Estado de redacción: 2019-10-10 VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 4 El punto precedente caracteriza una lista sin secuencia obligatoria Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 5 Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGABAR 29 es un transmisor de presión para la medición de pre- sión de proceso y de nivel hidrostático. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto".
- Página 6 Ex. Excepción: versiones con rangos de medición 250 bar, 600 bar, 1000 bar. Éstas están sujetas a la Directiva sobre equipos a presión de la UE. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 7 El manual de instrucciones siguiente es válido para las versiones de este manual de instruc- equipos siguientes: ciones • Versión de hardware a partir de 1.0.0 • Versión de software a partir de 1.1.0 VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 8 Código numérico o DataMatrix para el acceso mediante Bluetooth Código QR para la documentación del equipo Documentos y software Vaya a "www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 9 Medios de medición son gases, vapores y líquidos. El equipo ha sido previsto especialmente para aplicaciones con altas temperaturas y altas presiones. Magnitudes de medición El VEGABAR 29 es adecuado para la medición de las variables de proceso siguientes: • Presión de proceso •...
- Página 10 El sellado de la conexión de proceso contra el proceso se realiza me- diante una junta adecuada. Este debe ser suministrado por el cliente, dependiendo de la conexión a proceso también se incluye en el VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 11 Durante la recepción hay que comprobar inmediatamente la integri- dad del alcance de suministros y daños de transporte eventuales. Hay que tratar correspondientemente los daños de transporte o los vicios ocultos determinados. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 12 Accesorios de montaje Los accesorios de montaje apropiados para el VEGABAR 29 com- prenden sifones, válvulas de cuerre y soportes de instrumento. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 13 Proteja su instrumento a través de las medidas siguientes contra la penetración de humedad: • Emplear un cable de conexión apropiado (ver capitulo "Conectar a la alimentación de tensión") • Apretar firmemente el prensaestopas o el conector enchufable VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 14 Asegurar que no se ex- cedan los límites de temperatura superiores indicados en el capítulo "Datos técnicos" para el entorno de la carcasa de la electrónica y el cable de conexión. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 15 Fig. 9: Configuración de medición para la medición de presión de proceso de gases en tuberías VEGABAR 29 Válvula de cierre Tubería En vapores Atender las indicaciones siguientes para la configuración de medi- ción: • Conectar a través de un sifón VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 16 Fig. 11: Configuración de medición para la medición de presión de proceso de líquidos en tuberías VEGABAR 29 Válvula de cierre Tubería VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 17 Montar el equipo alejado de la corriente de llenado o la zona de vaciado de producto • Montar el equipo protegido contra golpes de ariete de un agitador Fig. 12: Configuración de medición para la medida de nivel VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 18 1. Zafar el tornillo situado en la parte trasera del acoplamiento de enchufe 2. Desmontar el acoplamiento de enchufe y la junta del VEGABAR 3. Levantar el cartucho enchufable de la caja del tomacorrientes VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 19 Junta del enchufe 7. Enclavar el cartucho enchufable en la caja del tomacorrientes y poner el sello del sensor. 8. Enchufar el acoplamiento de enchufe con junta en VEGABAR 29 y apretar el tornillo Con ello queda establecida la conexión eléctrica.
- Página 20 8. Enclavar el cartucho enchufable en la caja del tomacorrientes y poner el sello del sensor. Información: Atender la disposición correcta, ver figura 9. Apretar los tornillos de la descarga de presión y del racor atorni- llado para cables VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 21 5 Conectar a la alimentación de tensión 10. Enganchar la tapa y oprimir el acoplamiento de enchufe, apretar el tornillo de la tapa 11. Enchufar el acoplamiento de enchufe con junta en VEGABAR 29 y apretar el tornillo Con ello queda establecida la conexión eléctrica.
- Página 22 Comprobación interna de la electrónica • La señal de salida salta momentáneamente a la corriente parásita ajustada. A continuación se transmite el valor de medición actual a la línea de señal. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 23 El código de equipo se guarda también en la herramienta de configuración. Sin embargo, tiene que entrarse de nuevo para cada desbloqueo. Si se emplea la app VEGA Tools, el VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 24 VEGA. El almacenamiento y la transmisión del código de acceso de equipo tiene lugar siempre de forma encriptada (algoritmo SHA 256).
- Página 25 Play Store" o de "Baidu Store" a su smartphone o tableta. Establecer la conexión Establecer conexión Inicie la app VEGA Tools y seleccione la función "Puesta en marcha". El smartphone/tableta busca automáticamente dispositivos con capacidad Bluetooth en el entorno.
- Página 26 El punto de menú seleccionado se reconoce por el cambio de color y aparece en la mitad derecha Fig. 22: Ejemplo de una vista de aplicación - Configuración ajuste del sensor VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 27 Entre entonces para la autentificación el código de acceso de Blue- so de Bluetooth tooth de 6 posiciones en la siguiente ventana de menú: Fig. 23: Entrada del código de acceso de Bluetooth VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 28 Tware actual así como todos los DTM disponibles están resumidos en una DTM-Collection. Además, los DTM pueden integrarse en otras aplicaciones generales según la norma FDT. Fig. 24: Ejemplo de una vista DTM - Ajuste salida de corriente VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 29 VDMA 24574-1 Estado Contador de cambios de parámetro Indicador de seguimiento de va- Últimos valores lor mín. Indicador de seguimiento de va- lor máx. Información de sensor INF, HW, SW Simulación VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 30 Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. El servicio de asistencia técnica está disponible también fuera del horario normal de trabajo, 7 días a la semana durante las 24 horas.
- Página 31 Fallo (Failure): A causa de un fallo de funcionamiento detectado en el equipo, el equipo emite un mensaje de error. Este mensaje de estado siempre está activo. No puede ser desacti- vado por el usuario. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 32 Error en el ajuste del equipo Function check Código Causa Corrección Mensaje de texto C700 Una simulación está activa Simulación terminada Simulación activa Esperar finalización automática des- pués de 60 min. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 33 De esta manera usted contribuye a que podamos realizar la reparación rápidamente y sin necesidad de más consultas. En caso de reparación, proceder de la forma siguiente: • Llenar y enviar un formulario para cada equipo VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 34 Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Solicite la dirección para la devolución a su representación local. Podrá encontrar ésta en nuestro sitio web. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 35 11.2 Eliminar El aparato está fabricado con materiales reciclables. Por esta razón, debe ser eliminado por una empresa de reciclaje especializada. Observar las normas nacionales vigentes. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 36 DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 37 Ʋ Envoltura de cable PBT/PC, 1.4404 Ʋ Cable Fluido de transmisión en rangos de medición hasta 100 bar. Con rangos de medición a partir de 250 bar celda de medida seca. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 38 0 bar abs. 0 … 2,5 bar/0 … 250 kPa +10 bar/+1000 kPa 0 bar abs. Los datos sobre la resistencia a la sobrecarga se aplican a la temperatura de referencia. VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 39 Las informaciones se refieren al rango nominal de medición, valores de presión menores que -1 bar no se pueden ajustar Ajuste zero/span: Ʋ Zero -20 … +95 % Ʋ Span -120 … +120 % Turn Down máximo permisible Ilimitado (recomendado 20 : 1) VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 40 Tiempo de crecimiento (10 … 90 %) ≤ 2 ms Tiempo de respuesta gradual (ti: 0 s, 10 … 90 %) ≤ 4 ms Dependiente del producto y de la temperatura VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 41 Deriva a largo plazo señal de cero y rango de salida Un año < 0,1 % x TD En el rango de temperatura compensado 0 … +100 °C (+32 … +212 °F). VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 42 (158 °F) 40 °C (104 °F) 0 °C (32 °F) 110 °C 130 °C (230 °F) (266 °F) Fig. 28: Reducción de temperatura VEGABAR 29 Temperatura de proceso Temperatura ambiente VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 43 90 °C 100 °C (194 °F) (212 °F) Fig. 29: Reducción de temperatura VEGABAR 29 - con comunicación Bluetooth activada Temperatura de proceso Temperatura ambiente Temperatura de proceso SIP (SIP = Sterilization in place) Admisión de vapor para 1 h +135 °C (+275 °F)
- Página 44 Conector según ISO 4400 con ta- pa abatible Salida de cable directa IP68 (0,5 bar)/IP69 Type 6P Altura sobre el nivel del mar 5000 m (16404 ft) Clase de aislamiento Grado de contaminación VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 45 (1.42") Fig. 30: Técnica de conexión VEGABAR 29 Conector enchufable M12 x 1 Conector enchufable según ISO 4400 Conector enchufable según ISO 4400 con tapa abatible Salida de cable directa VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 46 DU Rosca G½ (EN 837), conexión de manómetro C2 Rosca M20 x 1,5 (EN 837), conexión de manómetro LF Rosca ½ NPT, interior ¼ NPT (ASME B1.20.1) Rosca ¼ NPT (ASME B1.20.1) VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 47 Fig. 32: VEGABAR 29, racor roscado rasante LU Rosca G½ (ISO 228-1) N9 Rosca G¾ (DIN 3852-E) C5 Rosca G1 (ISO 228-1) DA Rosca G1½ (DIN 3852-A) C9 Rosca 1½ NPT (ASME B1.20.1) VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 48 ø 40 mm ( 1.57 ") ( 1.57 ") Fig. 33: VEGABAR 29, conexión de cono/tubo DH Rosca G1 (ISO 228-1), cono 40° LX Rosca G1 (ISO 228-1), diseño higiénico VEGABAR 29 • De dos hilos 4 … 20 mA...
- Página 49 E7 Conexión Ingold PN 10 FR Varivent N50-40 PN 25 EZ Soporte tubular DN 40 PN 40 (DIN 11851) E2 Soporte tubular DN 40 PN 40 (DIN 11864-1, forma A) VEGABAR 29 • De dos hilos 4 … 20 mA...
